ДМ49417 тип регулятор экрана 480*854 ТФТ ЛКД 5 дюймов МИПИ JD9161Z-JN

  • Размер: 5 дюймов

  • Разрешение: 480*854

  • Активная область: 62,06*110,4 мм

  • Интерфейс: MIPI

  • Угол обзора: IPS

  • Яркость: 400 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

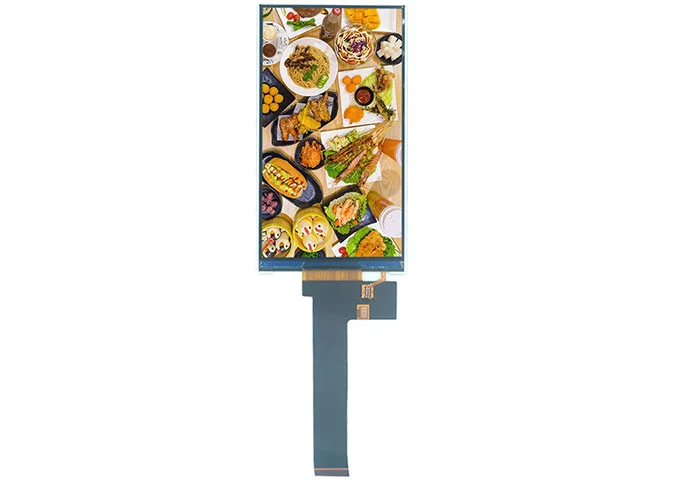

5 inch lcd screen
5 inch lcd screen
5 inch tft lcd screen
5
5

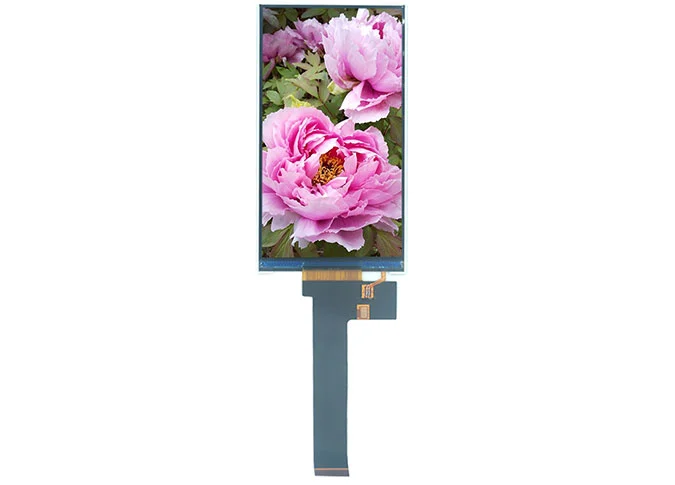

5 inch lcd screen wholesale

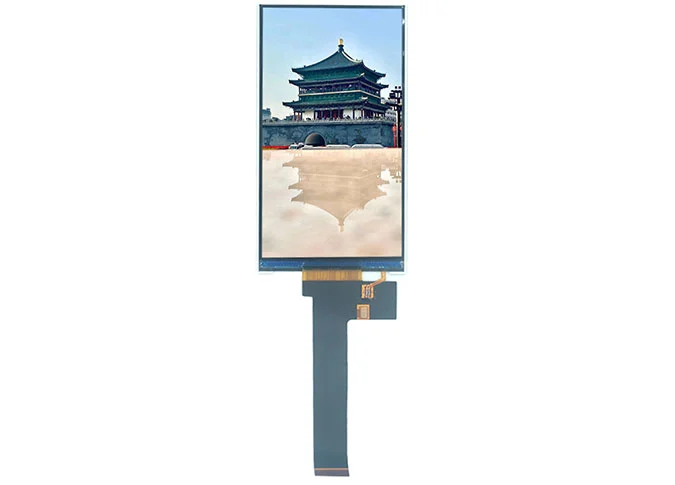

5 inch tft lcd screen wholesale
5
5

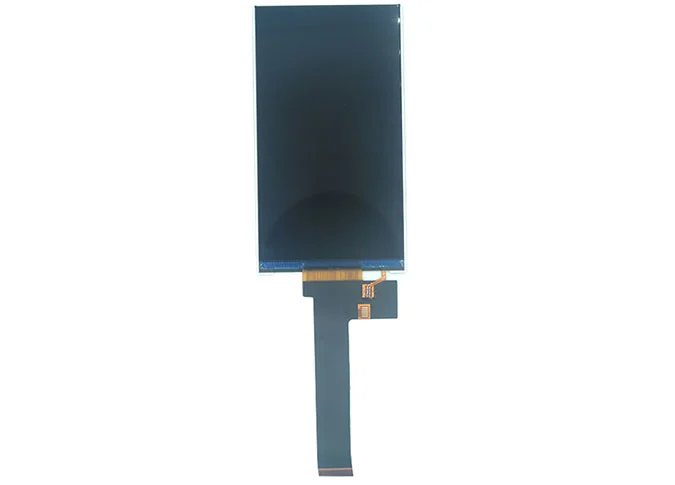

5 inch lcd screen manufacturer

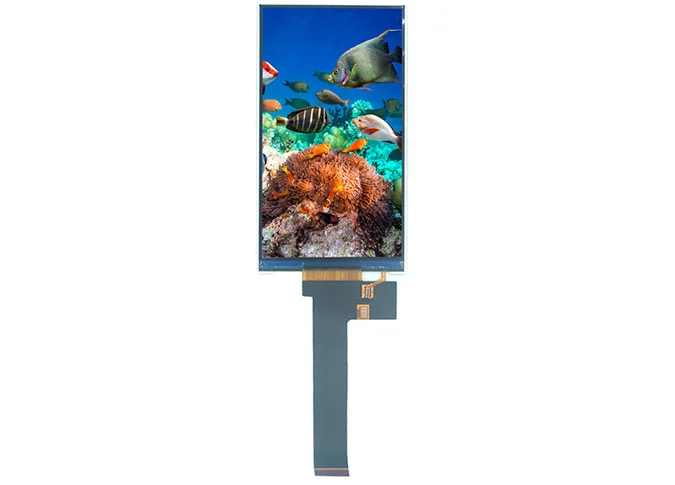

5 inch tft lcd screen manufacturer
5
5

Обзор DM49417 5-дюймовый ЖК-экран 480*854 TFT Тип интерфейса MIPI JD9161Z-JN Контроллер

1

DM49417 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 5-дюймовый ЖК-модуль более широким углом обзора. ЭтотКвадратная панель IPS LCDВстроенная ИС драйвера JD9161Z-JN. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 400 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьДисплей lcd таможни форменныйДля вас.

3

КакПроизводитель квадратных ЖК экранов, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

5-дюймовый ЖК-экран широко используется в медицинском, визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметической аппаратуре, бытовом приборе, блоке развертки QRcode, умном доме, промышленности, handheld, напольном, HMI, E-велосипеде, автомобиле и т. Д.

Specifications of 5 Inch LCD Screen 480*854 TFT Type MIPI Interface JD9161Z-JN Controller


No.

Item

Specification

Unit

1

Display Size (Diagonal)

4.95

inch

2

Display Resolution

480 (H) × RGB × 854 (V)

pixels

3

Pixel Pitch

128.4 (H) × 128.4 (V)

um

4

LCM Outline Dimension

(Without FPC)

66.3 (W) ×120.3 (H) ×2.03 (T)

mm

5

LCD Outline Dimension

64.46 (W) × 116.8 (H) × 0.8 (T)

mm

6

LCD Active Area

62.06 (W) ×110.4 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

JD9161Z-JN

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 4.47%

-

13

LCD Contrast Ratio

Typ.: 800 Min: 600

-

14

FPC Version

DM49417-P40W V1

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/6 Series 2 Parallel (12 lights in total)

-

19

Luminance

520

nit

20

Weight

0.035

kg


Interface Definition Description of 5 Inch LCD Screen 480*854 TFT Type MIPI Interface JD9161Z-JN Controller


PIN NO.PIN DEF.FUNCTION DESC.
1LPTEServes TE (Tearing Effect) PIN
44960GNDGround
4D0PPositive MIPI differential data input
5D0NNegative MIPI differential data input
6GNDGround
7CLKPPositive MIPI differential CLOCK input
8CLKNNegative MIPI differential CLOCK input
9GNDGround
10D1PPositive MIPI differential data input
11D1NNegative MIPI differential data input
12GNDGround
13RSTReset PIN
14IOVCCI/O POWER SUPPLY (1.8V)
15NCNo Connection
16VCCPOWER SUPPLY (2.8/3.3V)
17CTP-EINTTP Interrupt PIN
18CTP-RSTTP Reset PIN
19CTP-SCLTP I2C clock (SCL) clock (SCLK)
20CTP-SDATP I2C data (SDA) data input (MOSI)
21CTP-VDDTP Input Power voltage (2.8/3.3V)
22NCNo Connection
23GNDGround
24NCNo Connection
25-26LEDKPOWER SUPPLY- FOR BACKLIGHT CATHODE
27NCNo Connection
28-29LEDAPOWER SUPPLY+ FOR BACKLIGHT ANODE
30NCNo Connection
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on.

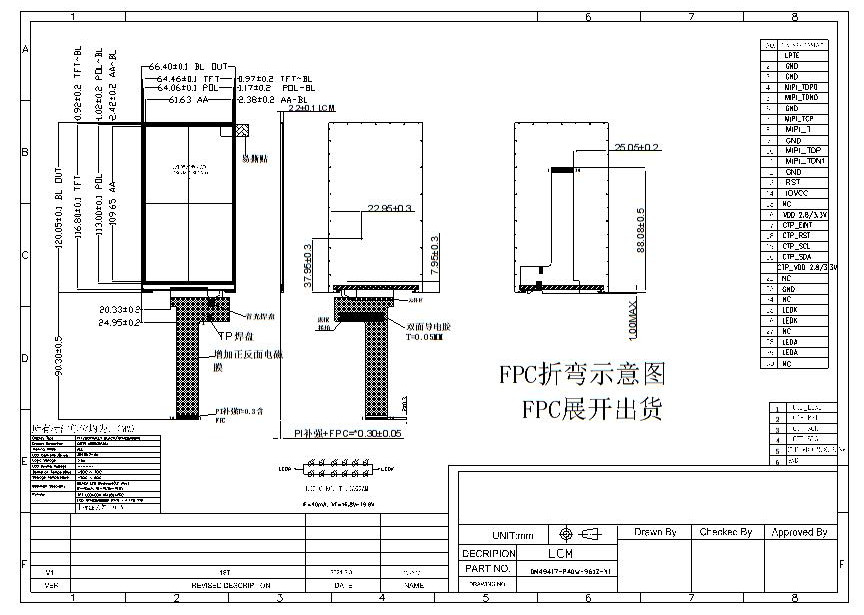

Mechanical Drawing of 5 Inch LCD Screen 480*854 TFT Type MIPI Interface JD9161Z-JN Controller


Mechanical Drawing of 5 Inch LCD Screen 480*854 TFT Type MIPI Interface JD9161Z-JN Controller
