Размер: 7 дюймов
Разрешение: 600*1024
Активная область: 89,28*152,37
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

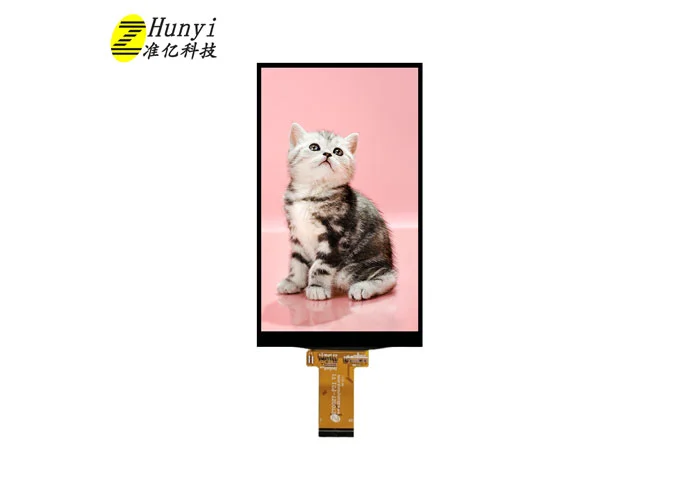

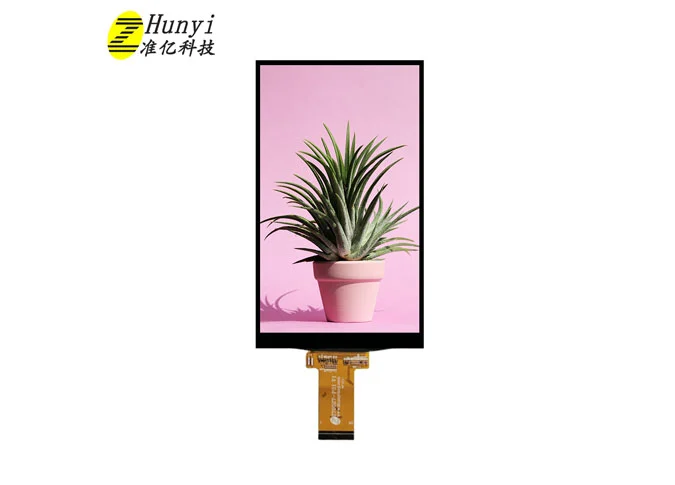

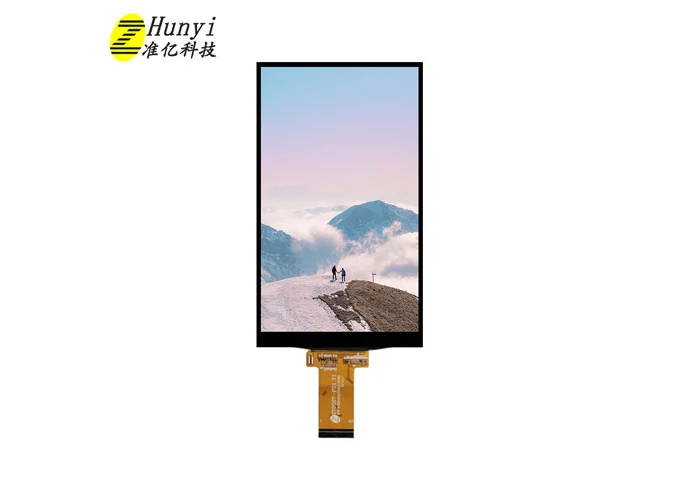

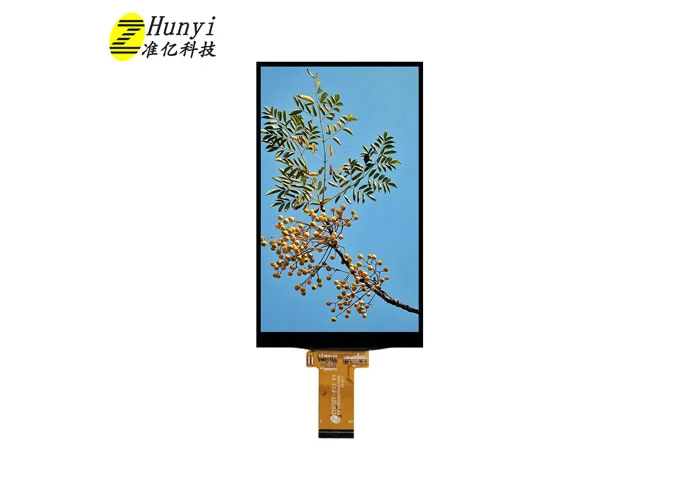

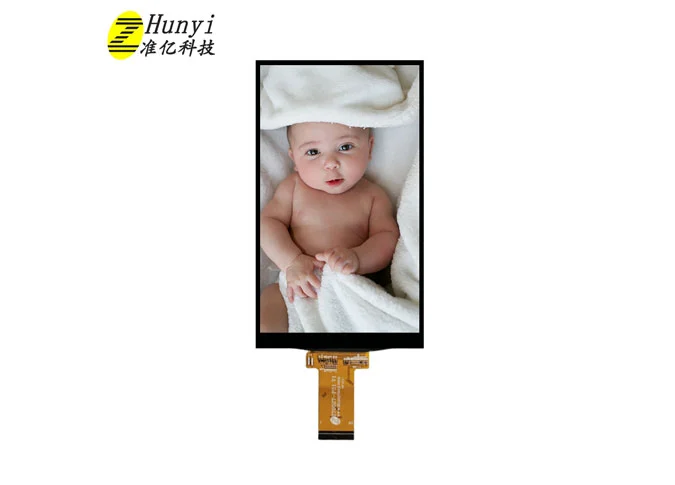

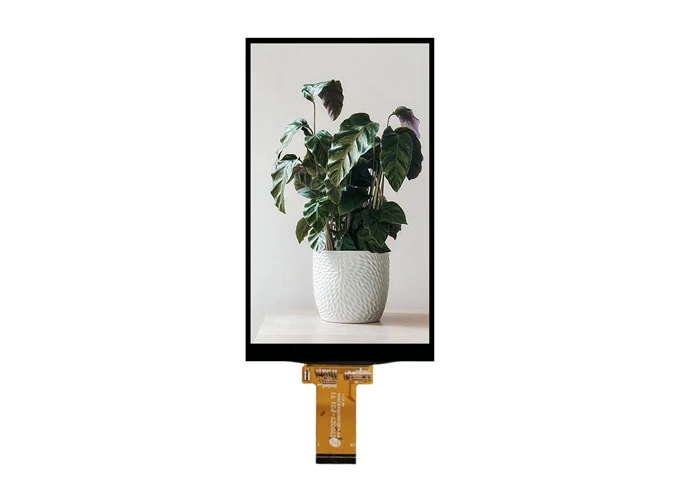

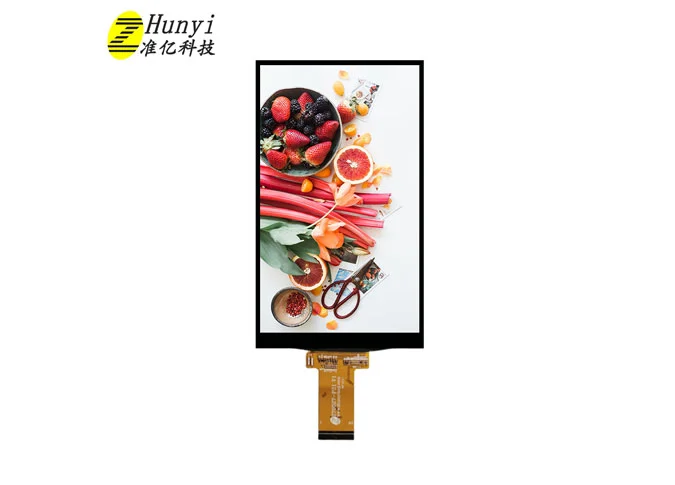

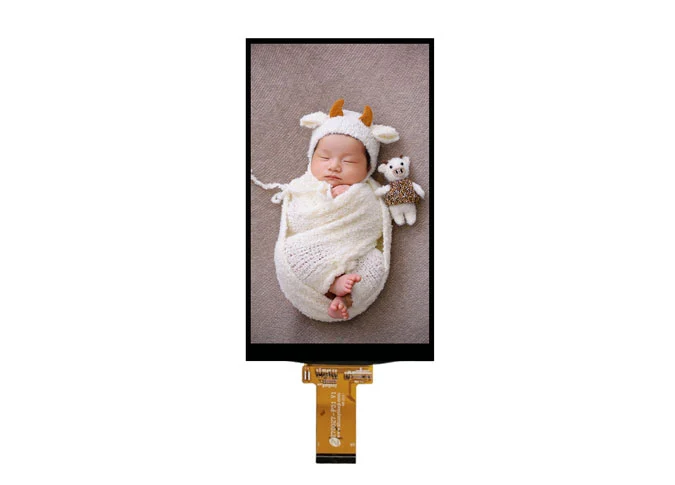

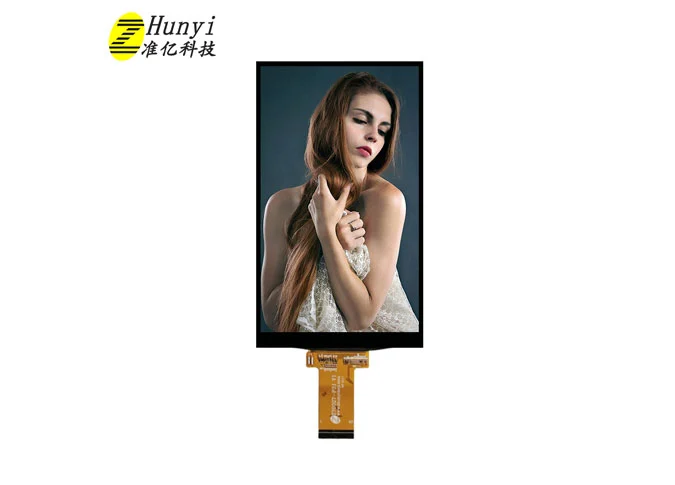

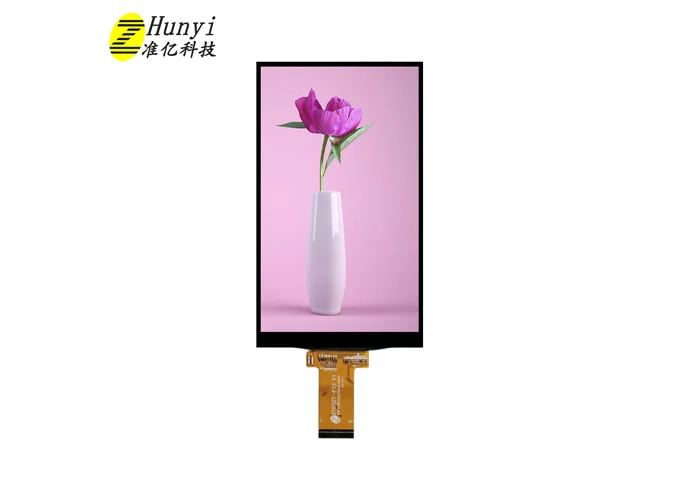

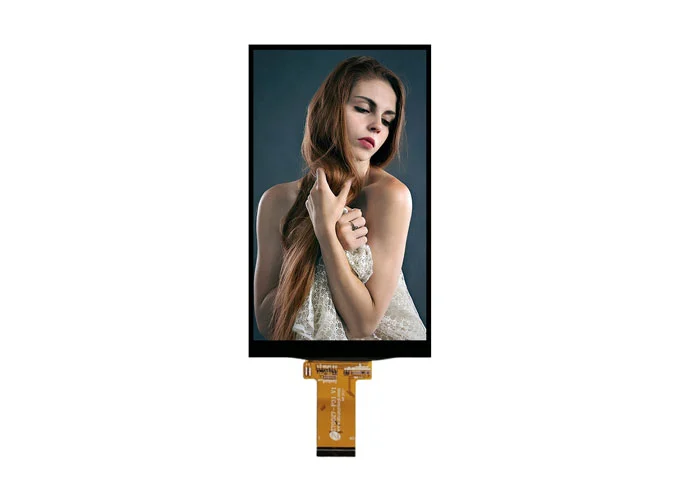

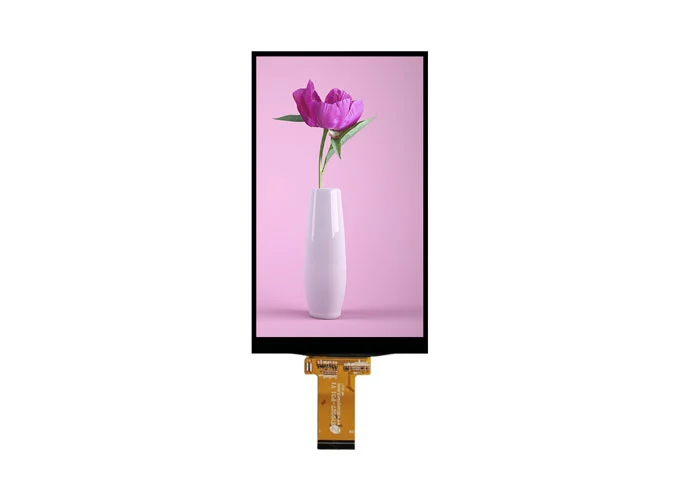

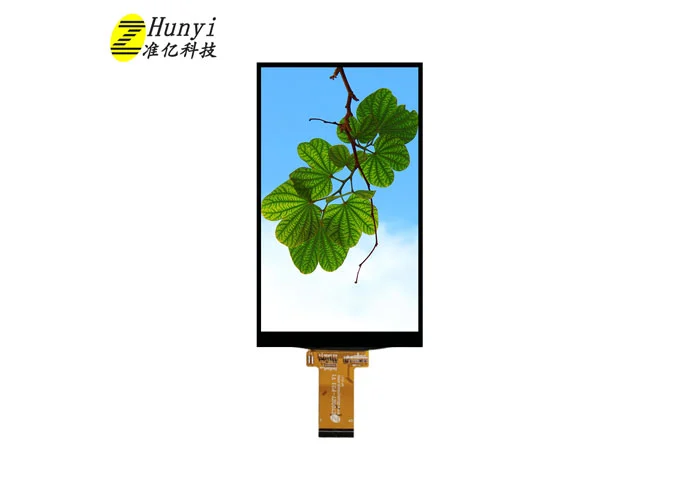

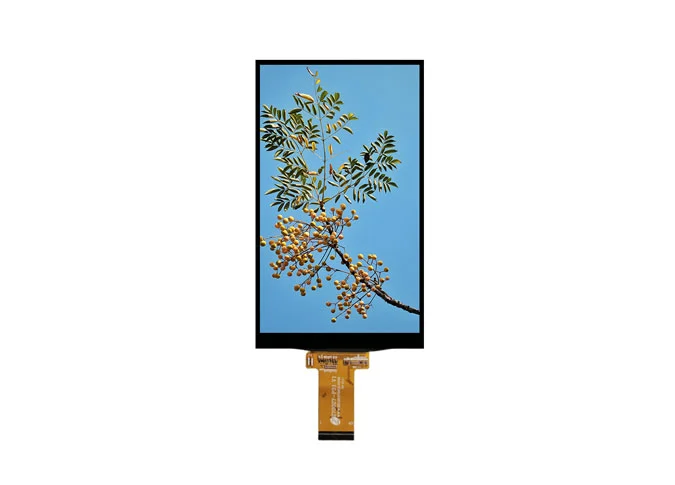

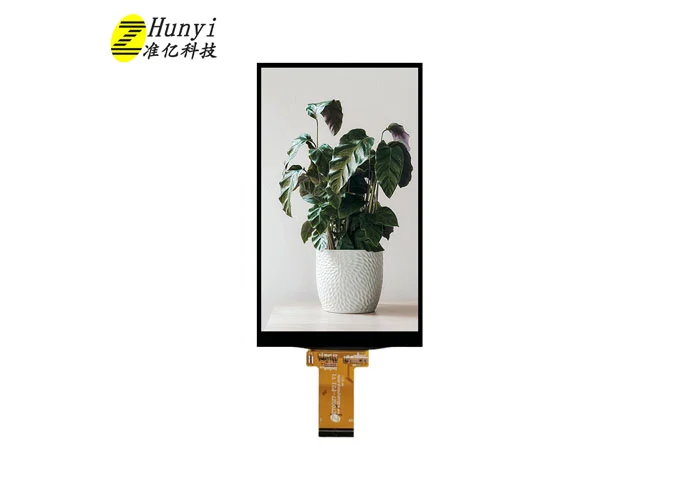

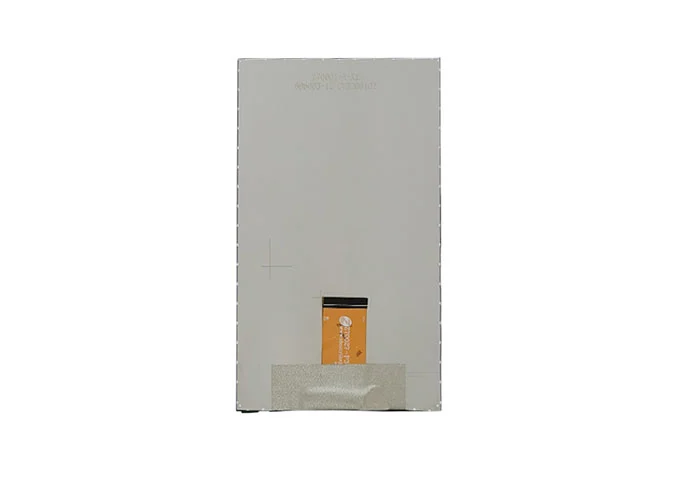

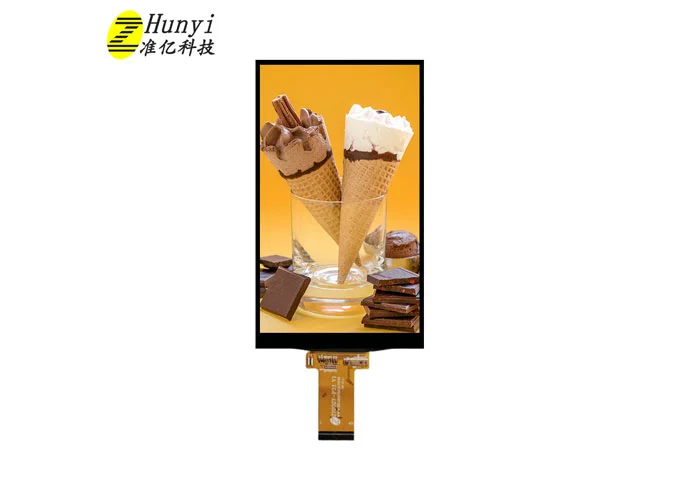

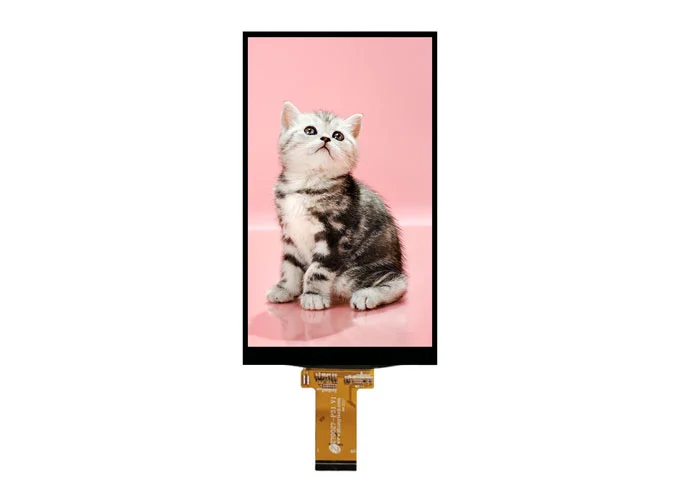

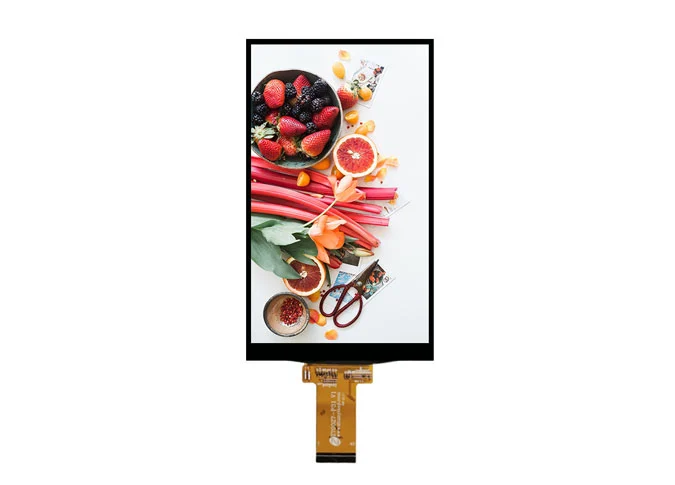

HL070WSCAV019 жидкокристаллический дисплей (LCD) (TFT) тонкопленочного транзистора активной матрицы цвета с разрешением 600*1024. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера OTA7290B-C. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
7 дюймовКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, торговле, обучающем механическом аппарате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, реклама лифта, етк.

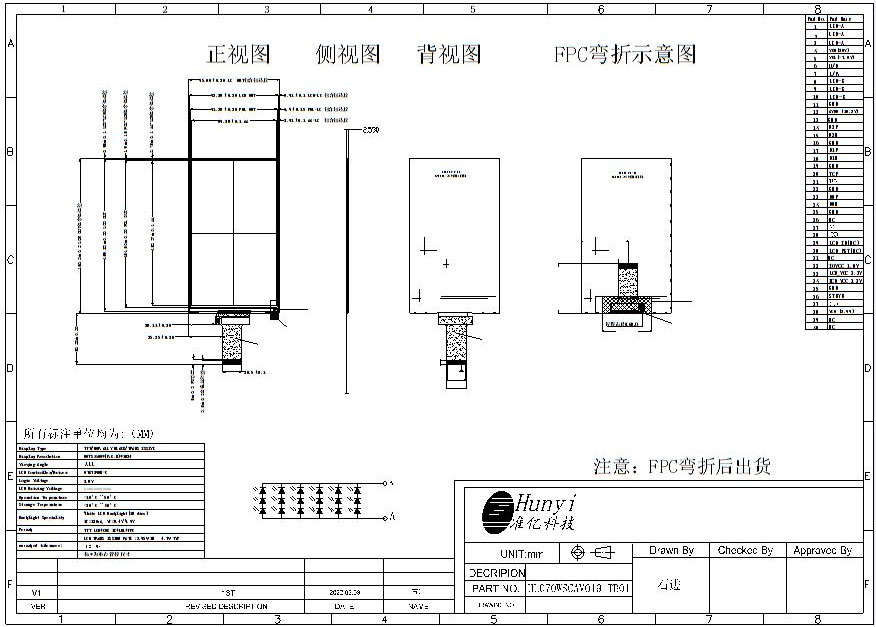

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 94.94 (W) ×163.24 (H) ×2.51 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | HL070WSCAV019-TB01 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH | Positive gate driver output voltage level (20V) |
5 | VGL | Negative gate driver output voltage level (-7V) |
6 | U/D | U/D PIN |
7 | L/R | L/R PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Input Power (10.3V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID (NC) | LCD ID PIN (NC) |
30 | LCD_RST (NC) | LCD Reset PIN (NC) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY (1.8V) |
33-34 | VCC | POWER SUPPLY (3.3V) |
35 | GND | Ground |
36 | STBYB | Standby mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage (3.99V) |
39-40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
