Размер: 4,3 дюйма
Разрешение: 480*272
Активная область: 95,04*53,86 мм
Интерфейс: RGB
Угол обзора: IPS
Яркость: 600 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

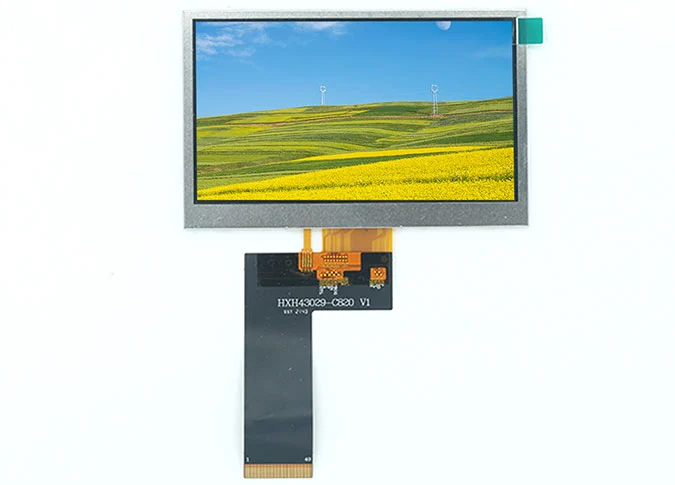

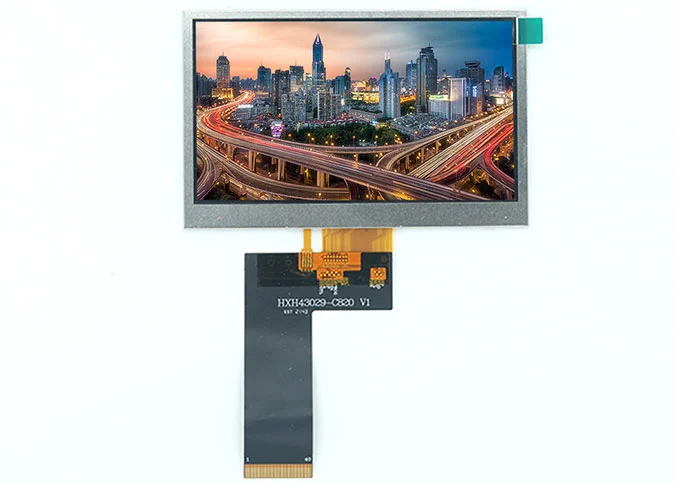

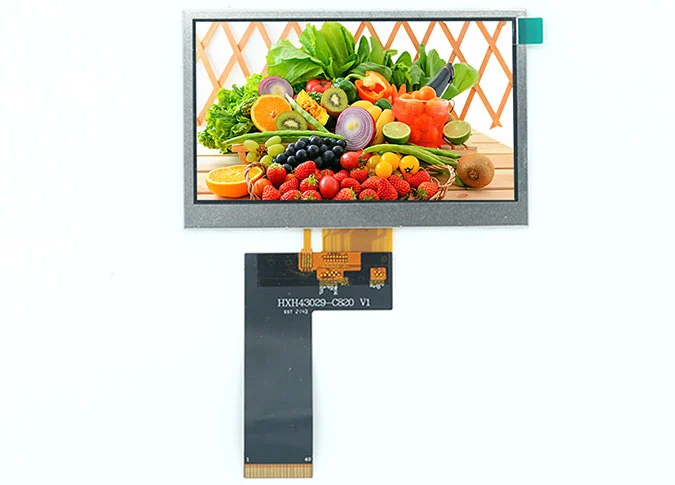

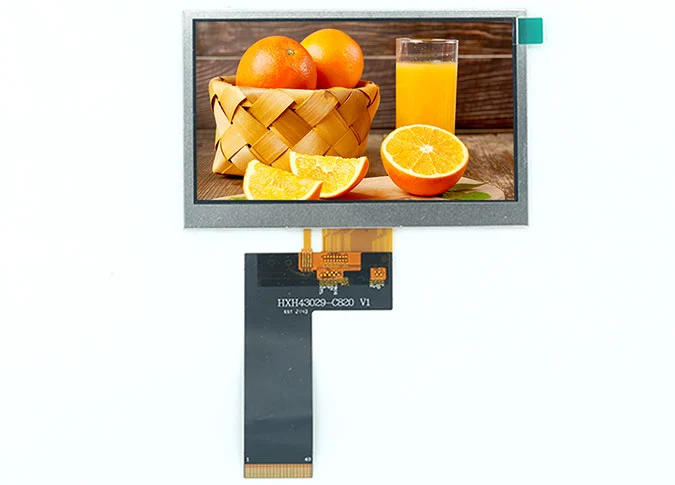

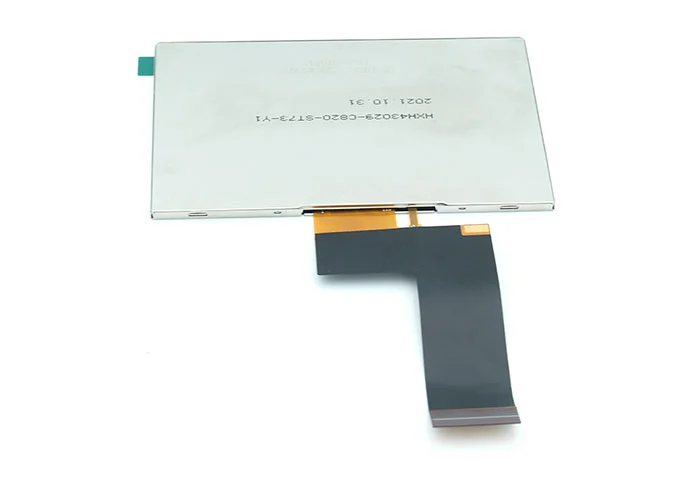

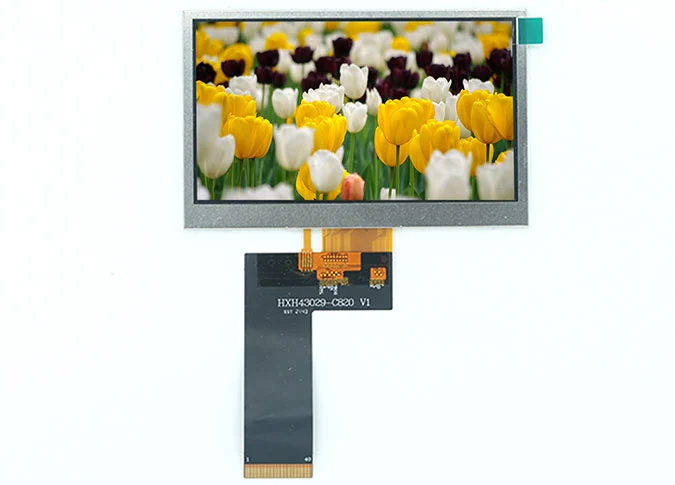

HXH43029 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 480*272. Техника IPS (переключение в плоскости) делает этот 4,3-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера SC7283-G4. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом RGB, яркость 600 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.
Как один из профессиональныхКитайские производители ЖК, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4,3-дюймовый горизонтальный ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QR-кода, умном доме, промышленном портативном устройстве, открытом воздухе, HMI, E-bike, электромобиле, приборная панель, спидометр и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3inch | - |
2 | Display Resolution | 480 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 0.039 (H) × 0.117 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.86 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 56.16 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Min: 3.6% Typ.: 4.24% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43029-SPC028W V1 | - |
15 | Interface | SPI+RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | Typ.: 500 | nit |
20 | Weight | - | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY |
4 | GND | Ground |
5 | LCD_ID0 | ID0 |
6 | LCD_ID1 | ID1 |
7 | LCD_ID2 | ID2 |
8-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus |
34 | RESET | Reset Signal pin |
35 | CS | Chip Select input pin (Active Low) |
36 | SCL | A synchronous clock signal in SPI I/F |
37 | SDA | Serial input signal in SPI I/F |
38 | GND | Ground |
39 | VCC | Power supply |
40 | GND | Ground |
