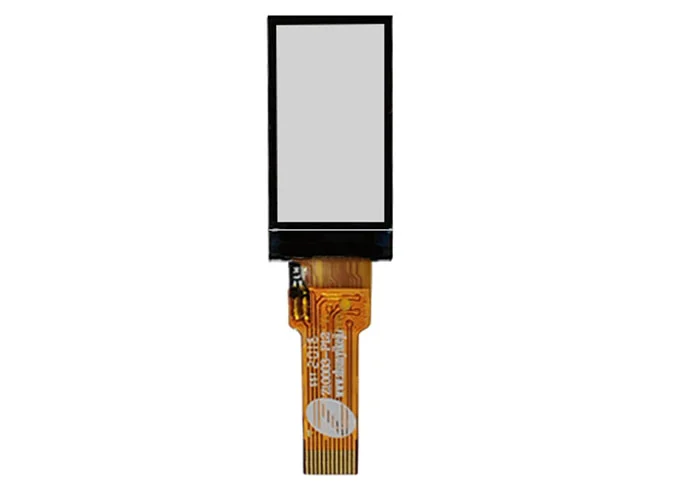

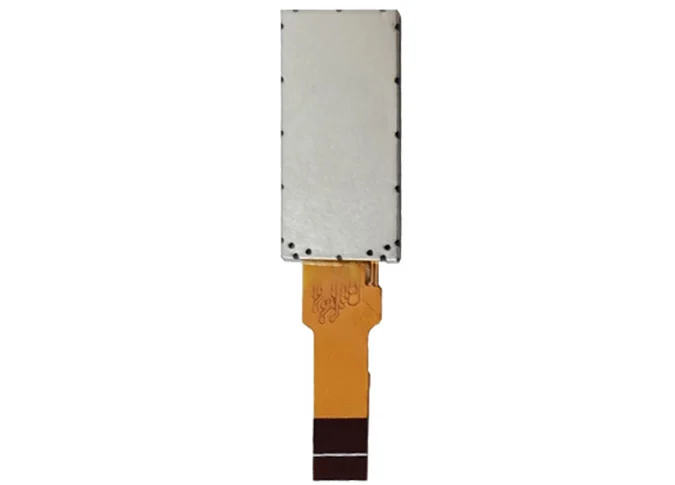

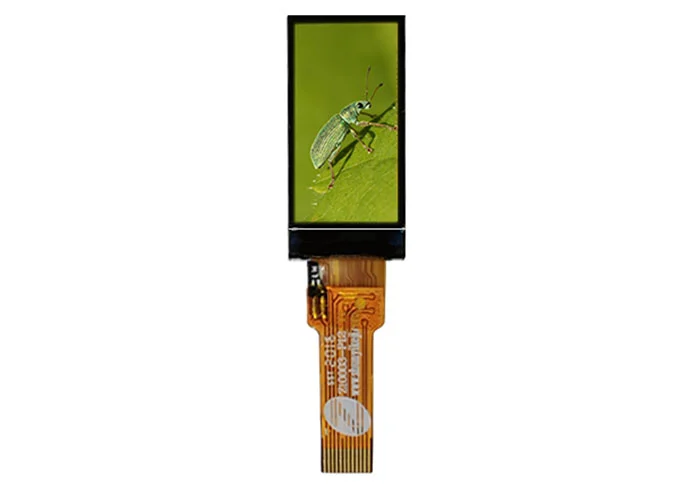

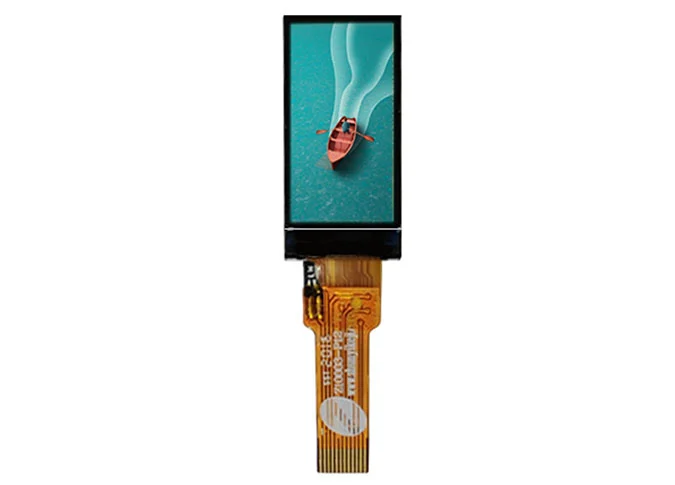

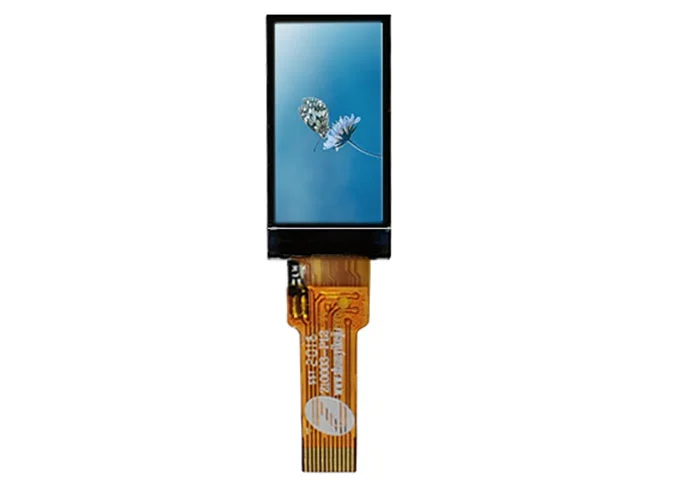

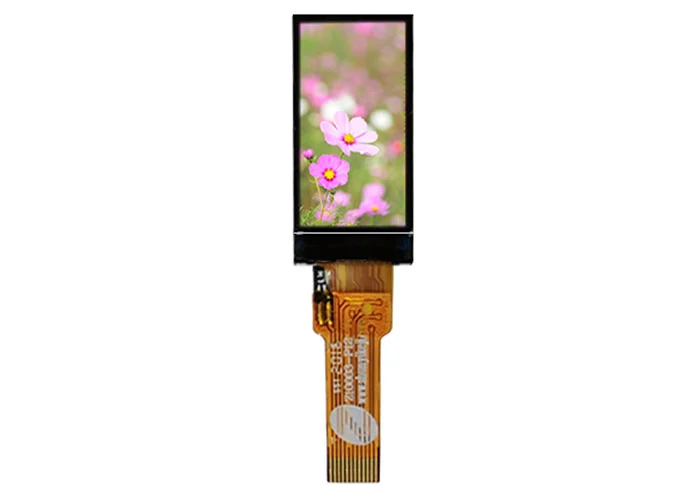

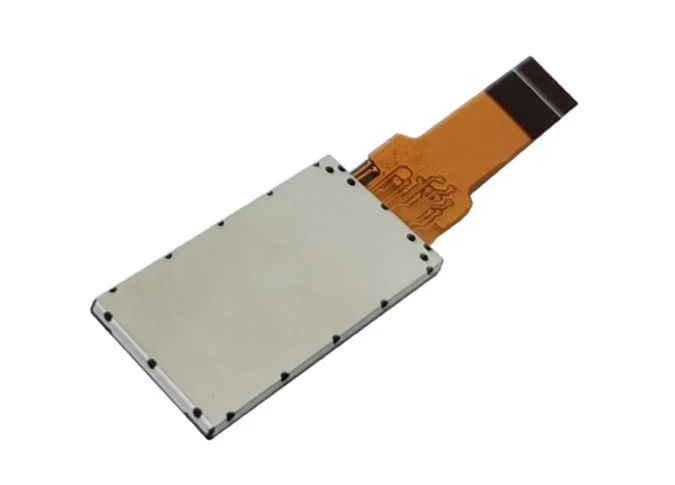

З10003 дисплей 128*64 ЛКД 0,96 дюймов 4 интерфейс майны СПИ

Количество пикселей

80 * РГБ * 160

Пиксель

Габаритные размеры LCM

13,5 (Ш) * 27,95 (В) * 1,55 (Т)

Мм

LCD контура размер

13,2 (Ш) * 26,99 (В) * 0,4 (Т)

Мм

Активная область

10,8*21696

Мм

Шаг пикселя

0,0135*0,1356

Мм

Режим отображения

Нормально черный

Расположение пикселей

Вертикальная полоса RGB

Направление просмотра

ВСЕ

Цветовая конфигурация

РГБ

Пропускание lcd

Тип: 4,89%; Мин: 4,4%

Коэффициент контрастности LCD

Тип: 800; Минута: 640

Версия FPC

Z10003-P12 V1

Интерфейс

4 ЛИНИЯ SPI

Рабочая температура

-20 ℃ ~ 70 ℃

Температура хранения

-30 ℃ ~ 80 ℃

Расположение подсветки

1 светодиод

Яркость

-

Вес

-

1

Земля

Земля

2

LED-K

ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА

3

LED-A

ИСТОЧНИК ПИТАНИЯ + ДЛЯ АНОДА ПОДСВЕТА

4

VCC (3,3 В)

Блок питания для аналогового, VCC 3,3 В.

5

Земля

Земля

6

Земля

Земля

7

Д/К

Отображение вывода выбора данных/команд в 4-строчном последовательном интерфейсе.

8

КС

Вывод выбора чипа; Низкое включение, высокое отключение.

9

СКЛ

Этот вывод используется для синхронизации последовательного интерфейса.

10

ПДД

Вывод ввода/вывода интерфейса SPI. Данные фиксируются на переднем фронте сигнала SCL.

11

СБРОС (3,3 В)

Этот сигнал сбрасывает устройство, и его необходимо применить для правильной инициализации чипа. Сигнал-активный низкий.

12

Земля

Земля
