Размер: 10,1 дюйма
Разрешение: 800*1280
Активная область: 135,36*216,58 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

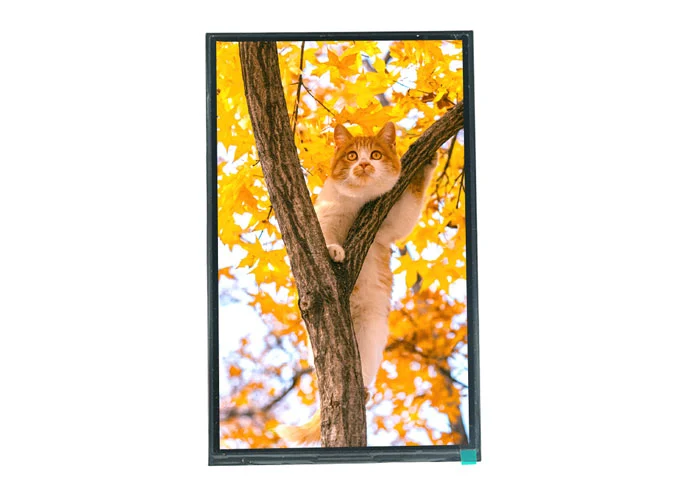

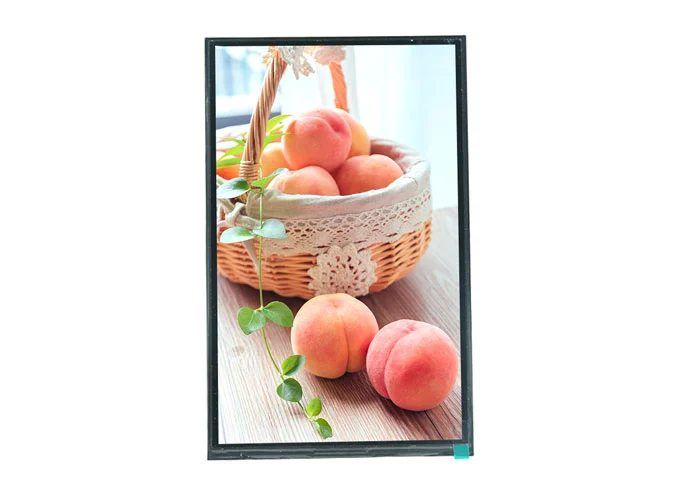

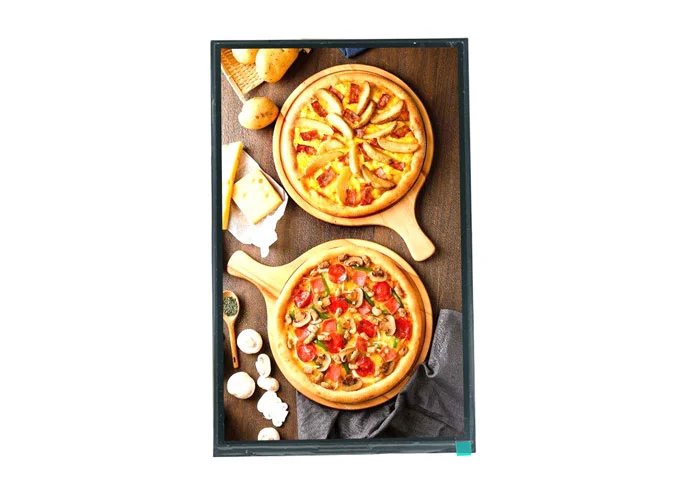

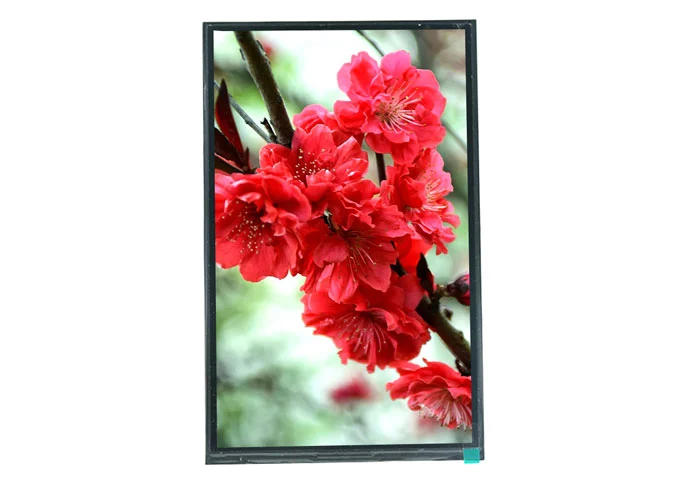

Z101024-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 800*1280. Технология IPS (переключение в плоскости) делает этот 10,1-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей имеет встроенную микросхему драйвера GH8555BL. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
Как один изПроизводители ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
10,1 дюймаКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, продаже, обучающей технике, вентиляторах, осциллографе, кухне, бытовой технике, умном доме, промышленности, портативных, наружных, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройстве, роботе, электрические весы, навигации, приборной панели, рекламе лифтов, ноутбуке, ноутбуке, ЧМИ, Образование и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H） × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H）× 169.2 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 143.10 (W) ×228.60 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×216.58 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z101024-P31H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | TE | Tearing Effect PIN |
27 | REST | LCM RESET PIN |
28 | GND | Ground |
29 | VDDIO | I/O POWER SUPPLY(1.8V) |
30-31 | VDD | POWER SUPPLY(3.3V) |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
