Размер: 10,1 дюйма
Разрешение: 800*1280
Активная область: 135,36*216,58 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

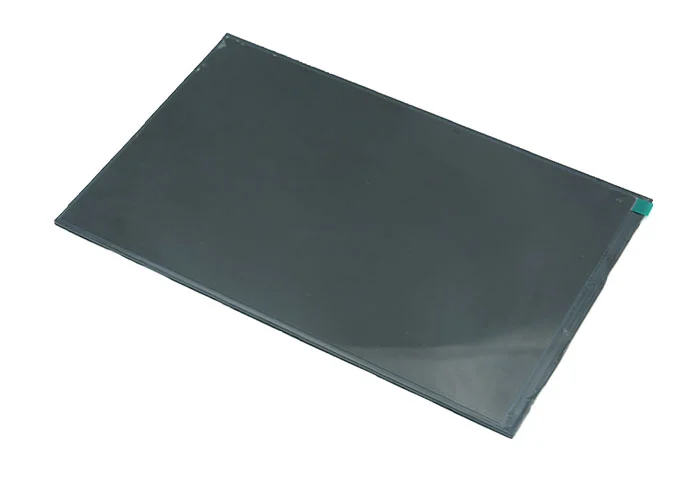

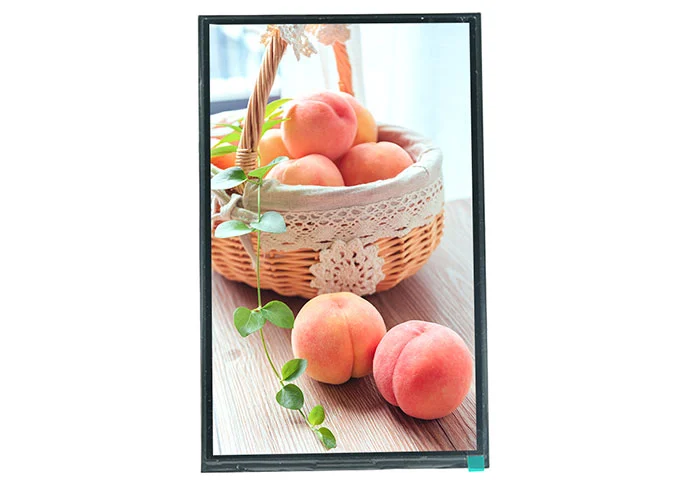

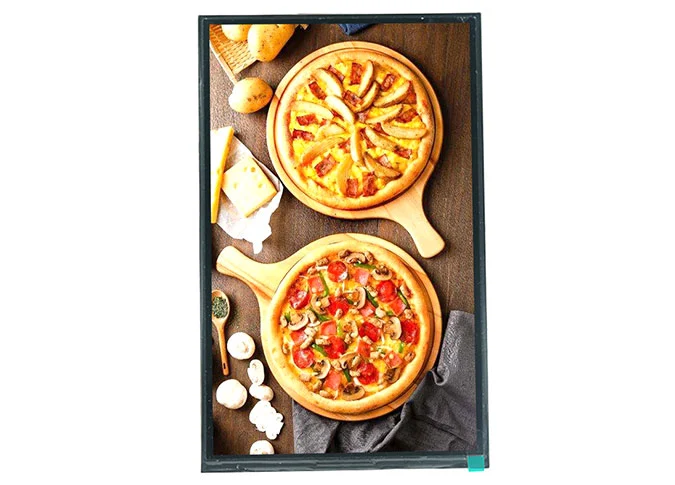

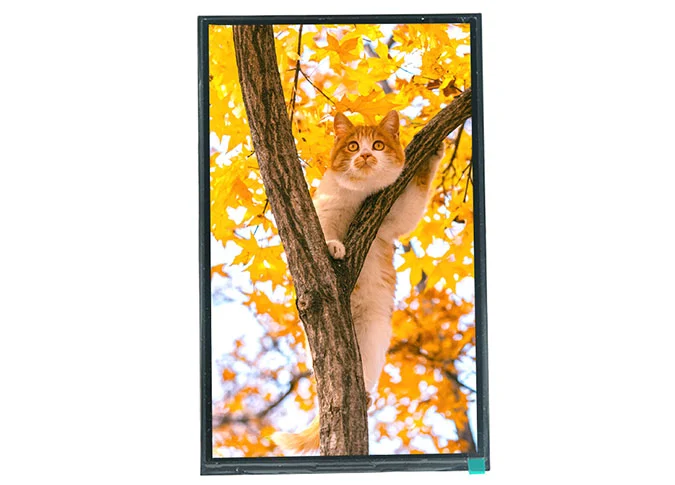

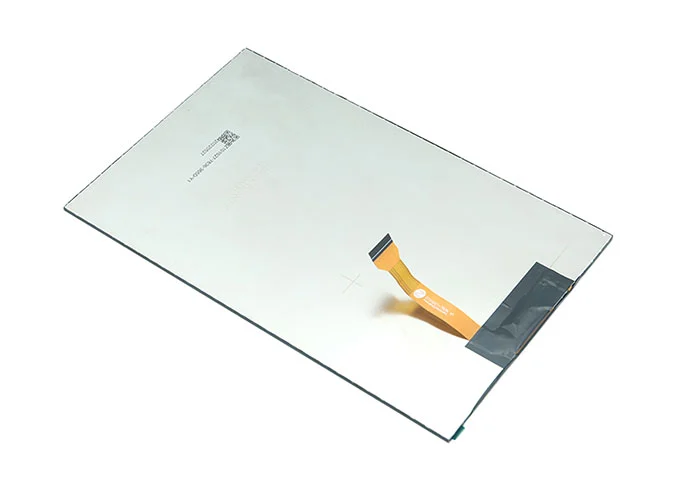

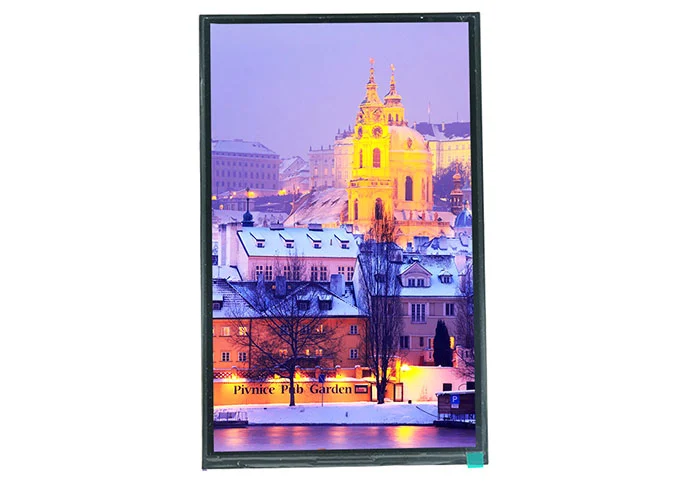

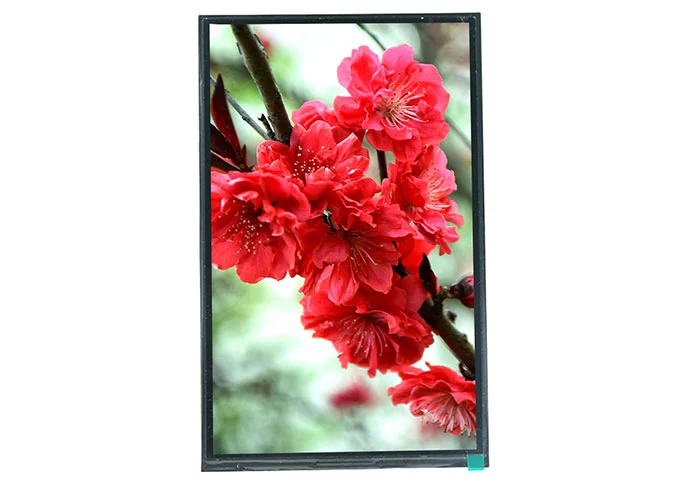

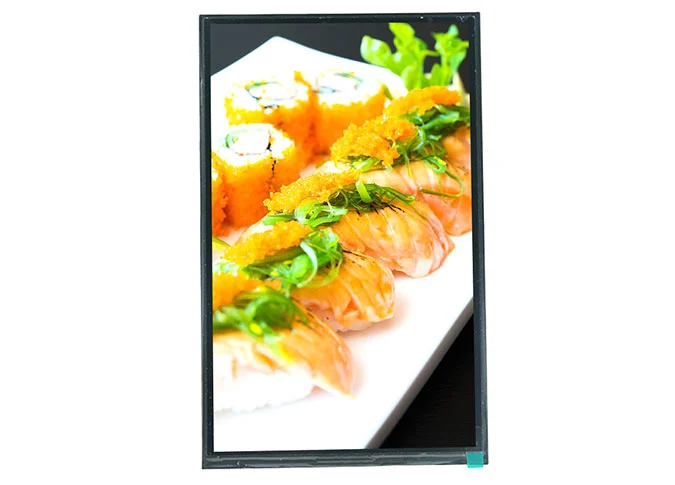

Z101027-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 800*1280. Технология IPS (переключение в плоскости) делает этот 10,1-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера JD9365DA-H3. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьПользовательские TFT дисплеиДля вас.
Как один изПроизводители ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
10,1 дюймаКассовый ЖК экранШироко используется в медицине, визуальном дверном звонке, продаже, обучающей технике, вентиляторе, осциллографе, кухне, бытовой технике, умном доме, промышленности, портативном, открытом воздухе, электровелосипеде, автомобиле, проекторе, 3D-принтере, аудиоустройстве, робот, электрические весы, навигация, приборная панель, реклама лифта, ноутбук, ЧМИ, Образование и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H)× 169.2 (V） | um |

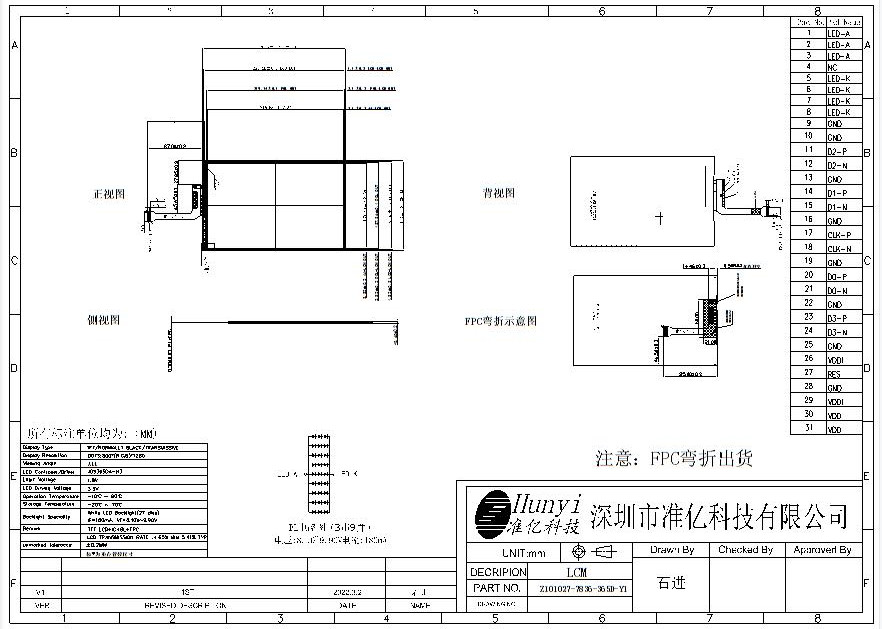

4 | LCM Outline Dimension (Without FPC） | 143 (W) ×228.6 (H) ×2.63 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.576 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×216.58 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.41%; Min:4.65% | - |
13 | LCD Contrast Ratio | Typ.: 1000; Min:800 | - |
14 | FPC Version | Z101027-7836 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/3 Series 9 Parallel (27 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.176 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | VDDI | I/O POWER SUPPLY |
27 | RES | LCM RESET PIN |
28 | GND | Ground |
29 | VDDI | I/O POWER SUPPLY |
30-31 | VDD | POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
