Размер: 10,1 дюйма
Разрешение: 1280*800
Активная область: 216,96*135,6 мм
Интерфейс: LVDS
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

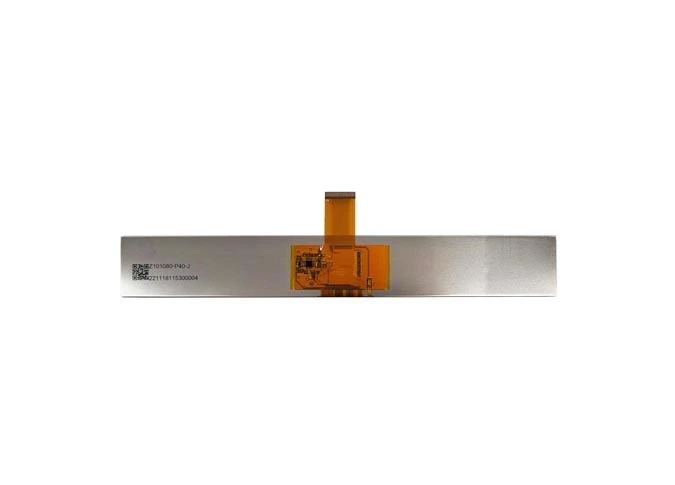

Z101080-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 1280*800. Техника IPS (переключение в плоскости) делает это 10,1 дюймаЖК модуль ipsИметь более широкий угол обзора. Этот ЖК-дисплей имеет встроенную микросхему драйвера NT36523. Этот ЖК-модуль a-Si TFT оснащен интерфейсом LVDS, яркостью 350 кд/м².
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, яркость, цвет, подсветка, сенсорная панель и т. Д., Мы можем предоставитьПользовательские TFT дисплеиДля вас.
Как один изПроизводители ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
10,1-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машнах, вентиляторах, осциллографах, кухне, бытовой технике, умном доме, промышленности, портативных устройствах, на открытом воздухе, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройстве, робот, электрические весы, Реклама лифта, ноутбук, HMI, образование и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 1280 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 56.5 (H) × 169.5 (V) | um |

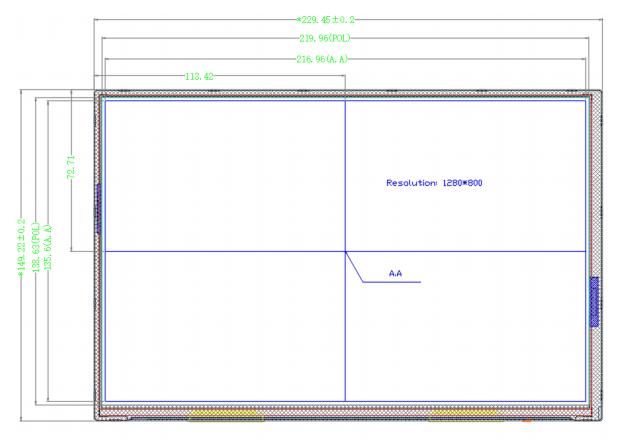

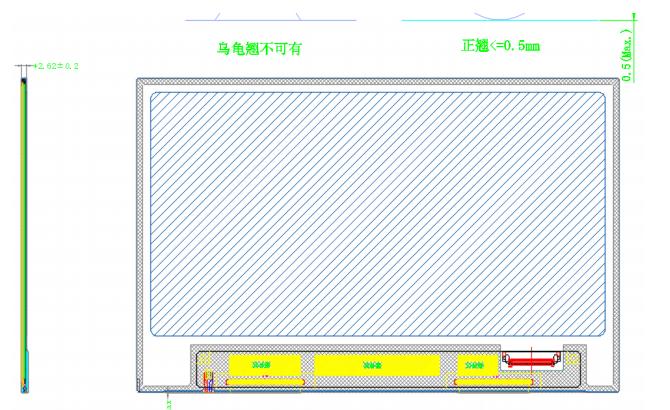

4 | LCM Outline Dimension (Without FPC） | 229.45 (W) ×149.22 (H) ×2.62 (T) | mm |
5 | LCD Active Area | 216.96 (W) ×135.6 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Pixel Arrangement | RGB-Stripe | - |
8 | Display Mode | Normal Black | - |
9 | Pixel Driving Element | a-Si TFT | - |
10 | LCD Transmittance | Typ.: TBD | - |
11 | LCD Contrast Ratio | Typ.: 1000 | - |
12 | FPC Version | Z101080-P40 V1 | - |
13 | Interface | LVDS | - |
14 | Operating Temperature | 0°C~ 50°C | - |
15 | Storage Temperature | -20°C~ 60°C | - |
16 | Backlight Arrangement | LED/3 Series 13 Parallel (39 lights in total) | - |
17 | Luminance | Typ.: 320 | nit |
18 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | Non Connection |
2-4 | VDDIN | Power supply VDDIN=3.3V (Typ.) |
5 | NC | Non Connection |
6-7 | GND | GROUND |
8 | RIN0- | LVDS Negative data signal (-) |
9 | RIN0+ | LVDS Positive data signal (+) |
10 | GND | GROUND |
11 | RIN1- | LVDS Negative data signal (-) |
12 | RIN1+ | LVDS Positive data signal (+) |
13 | GND | GROUND |
14 | RIN2- | LVDS Negative data signal (-) |
15 | RIN2+ | LVDS Positive data signal (+) |
16 | GND | GROUND |
17 | LVDS_CLK- | LVDS Negative CLK signal (-) |
18 | LVDS_CLK+ | LVDS Positive CLK signal (+) |
19 | GND | GROUND |
20 | RIN3- | LVDS Negative data signal (-) |
21 | RIN3+ | LVDS Positive data signal (+) |
22 | GND | GROUND |
23-24 | NC | Non Connection |
25 | GND | GROUND |
26-27 | NC | Non Connection |
28 | GND | GROUND |
29-30 | NC | Non Connection |
31-33 | LEDK | LED Cathode |
34-37 | NC | Non Connection |
38-40 | LEDA | LED Anode |
