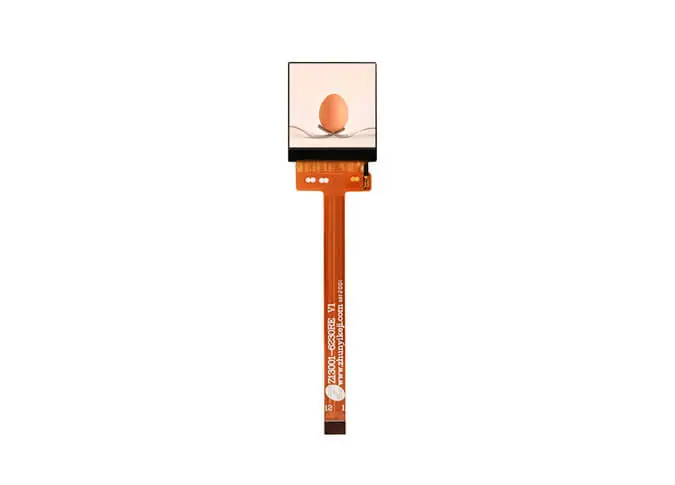

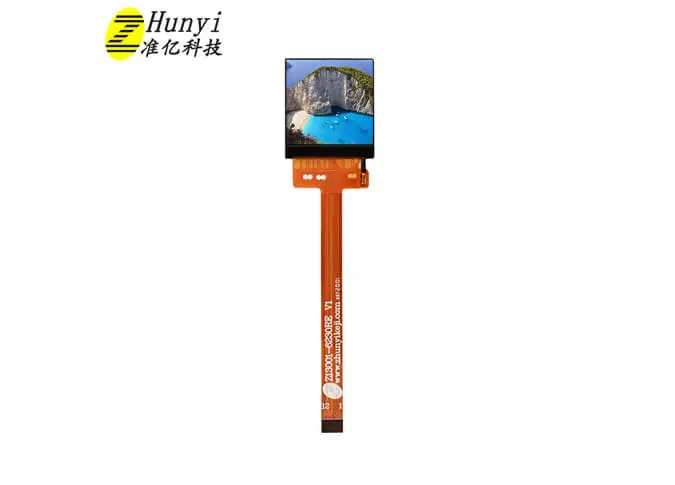

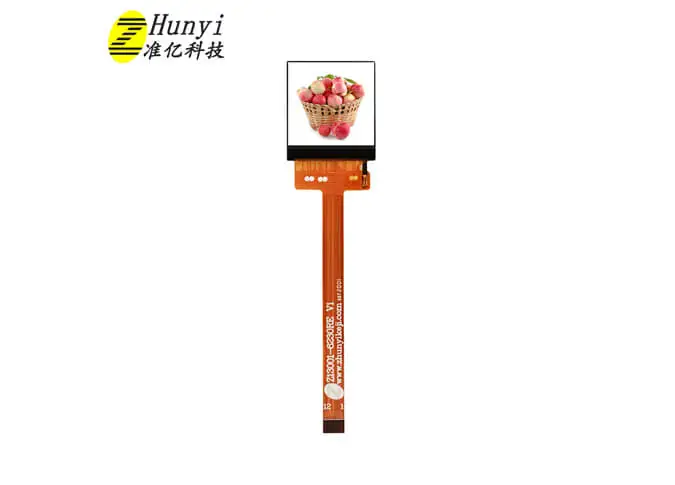

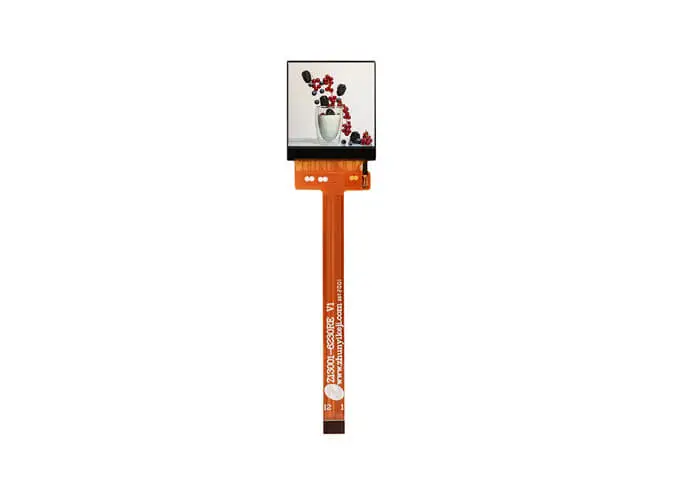

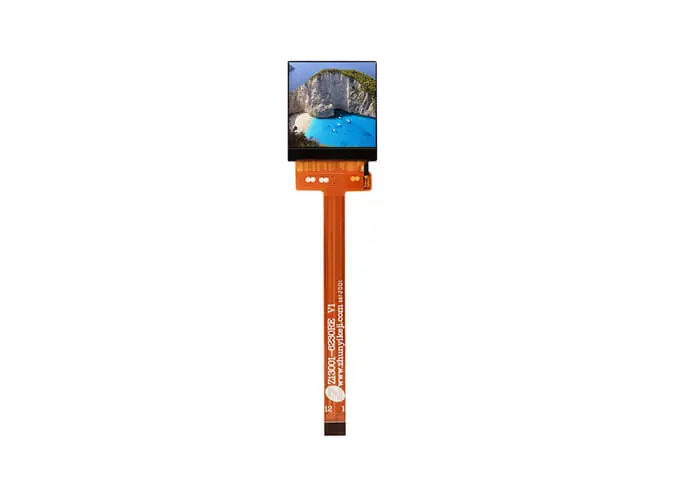

З13001 240*240 1,3 интерфейс провода СПИ дисплея 4 дюйма ТФТ ЛКД 500 нит

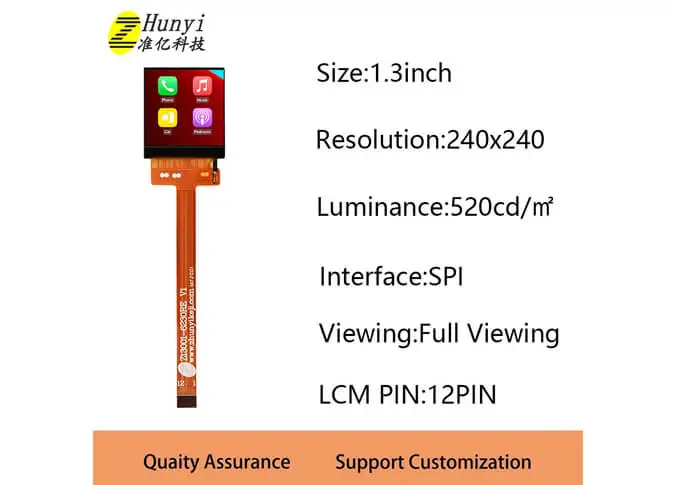

  • Размер: 1,3 дюйма

  • Разрешение: 240*240

  • Драйвер IC: ST7789V

  • Интерфейс: 4 полосы SPI

  • Угол обзора: IPS

  • Яркость: 500 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

Запросить цитаты
ips lcd vs lcd display
ips lcd vs lcd display
tft and ips
ips lcd or tft which is better
tft lcd ips lcd
ips display vs tft lcd
ips tft lcd display
ips and lcd display difference
ips lcd
difference between tft and ips
ips tft manufacturers
ips tft
ips lcd vs lcd
tft ips display
ips lcd display full form
tft lcd ips
ips and tft display difference
lcd ips display
display type tft vs ips lcd
tft lcd ips suppliers
difference between lcd and ips
difference between ips lcd and tft
difference between ips lcd and lcd
ips lcd panel
difference between ips and lcd display
difference between ips and tft display

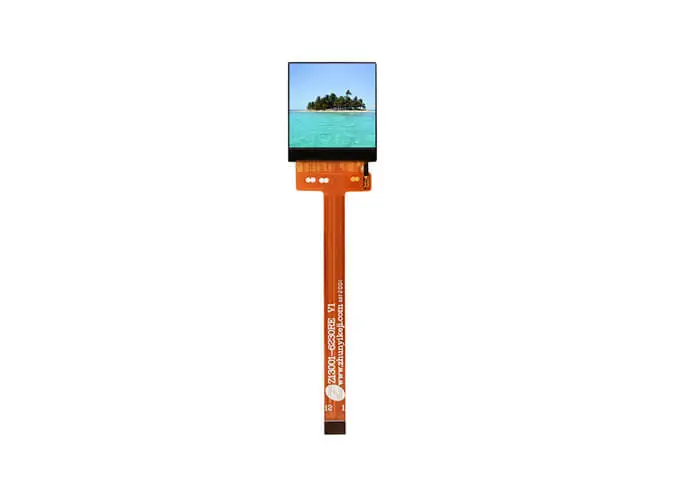

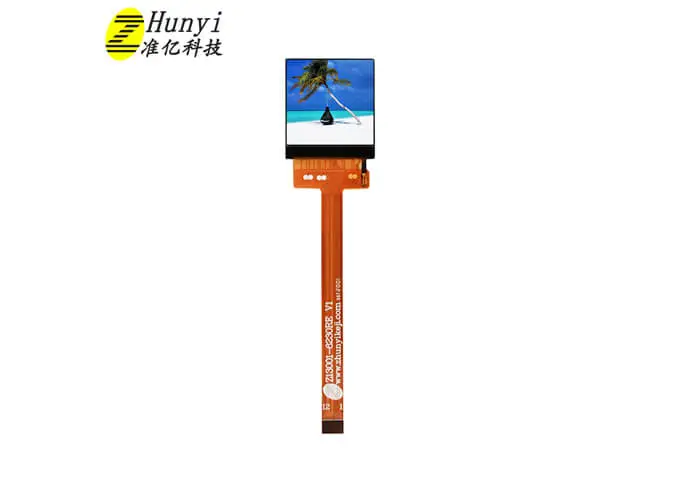

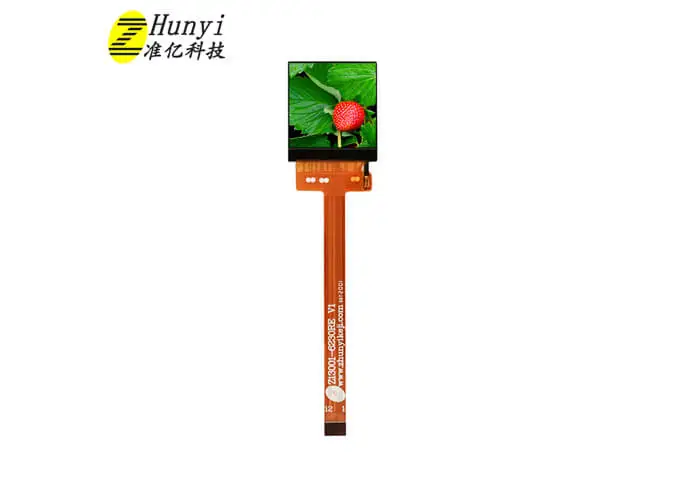

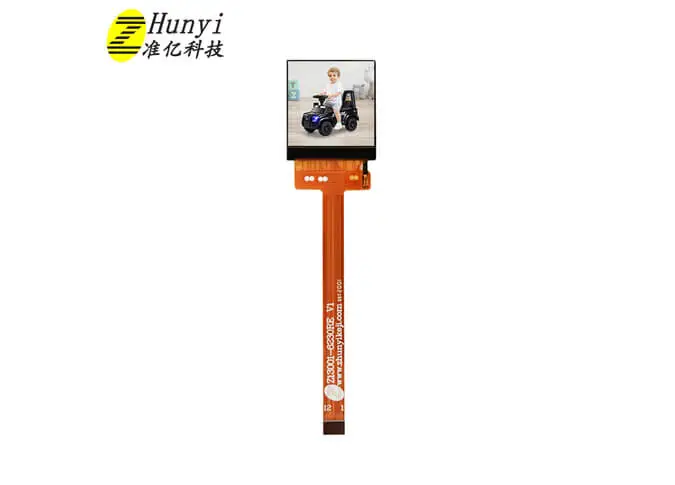

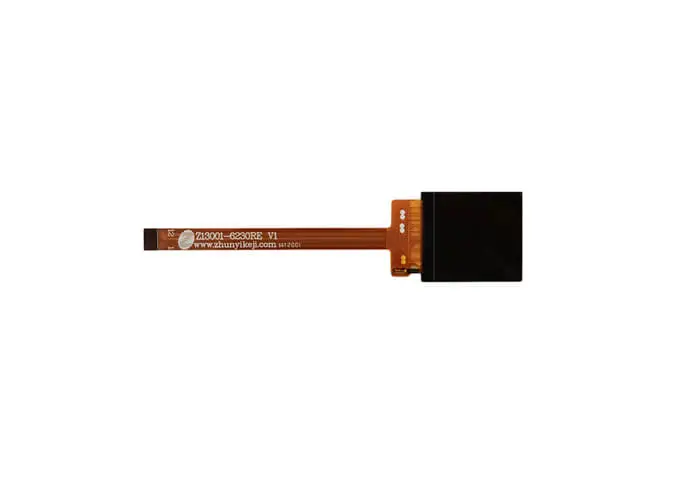

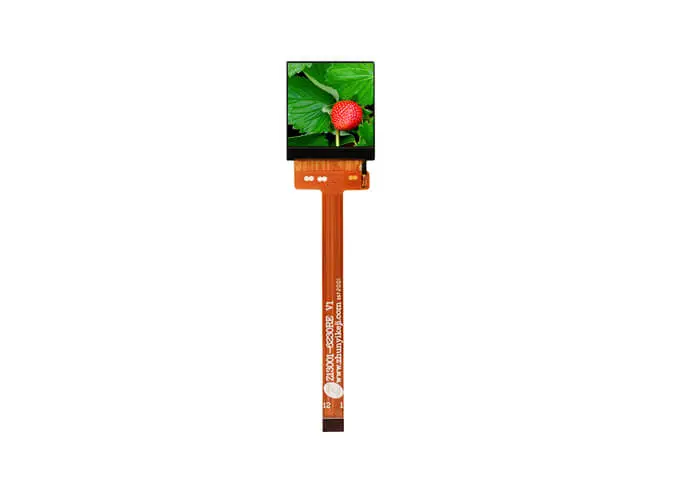

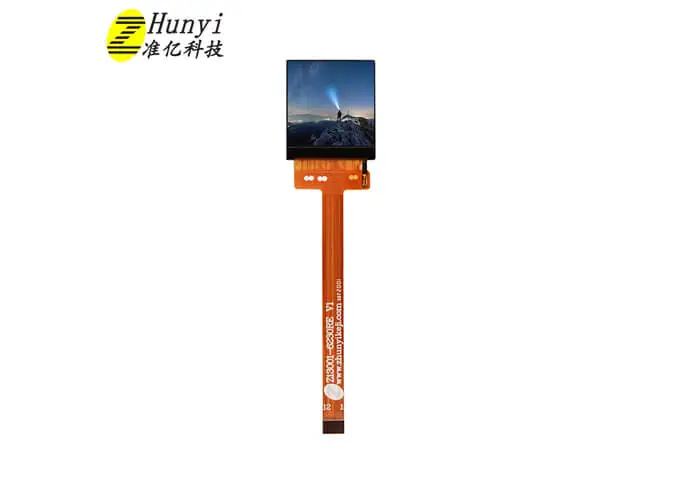

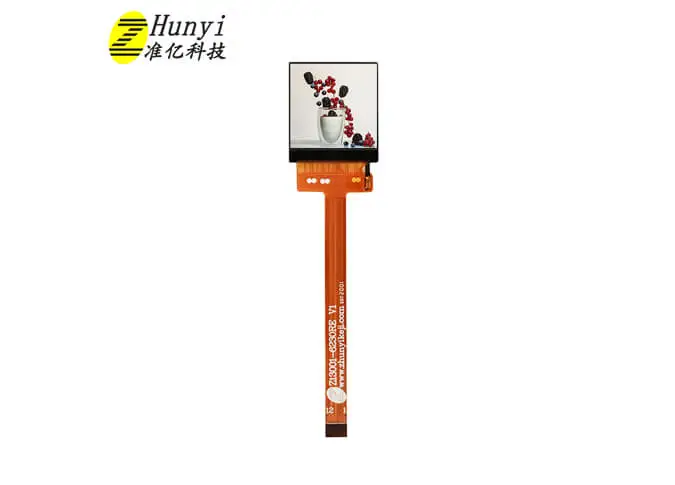

Обзор Z13001 240*240 1,3-дюймовый TFT ЖК-дисплей 4 Wire SPI Интерфейс 500 нит

1

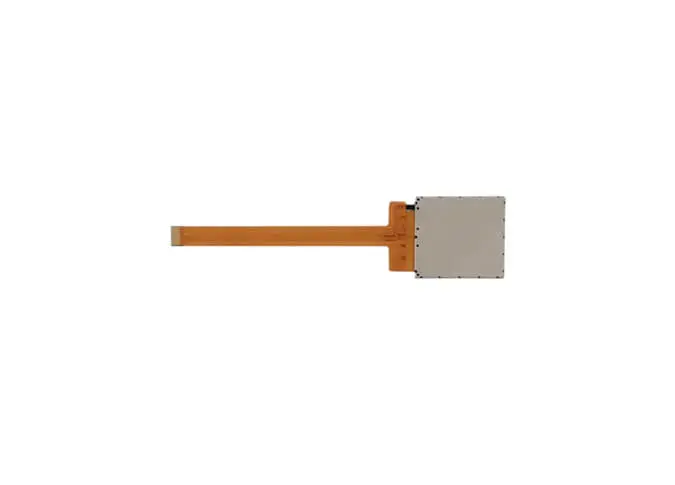

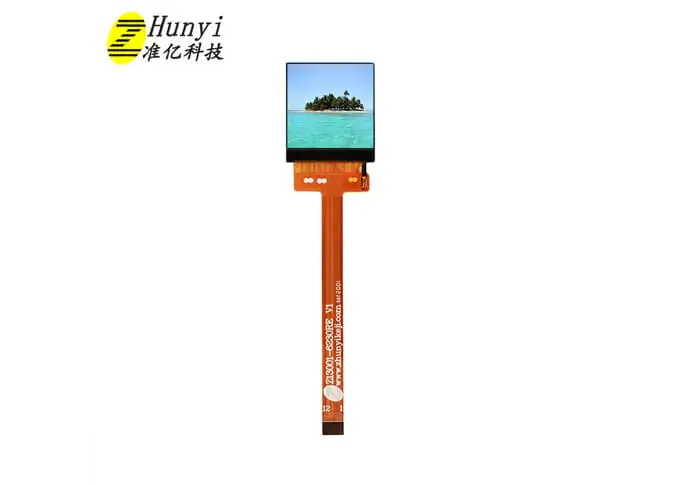

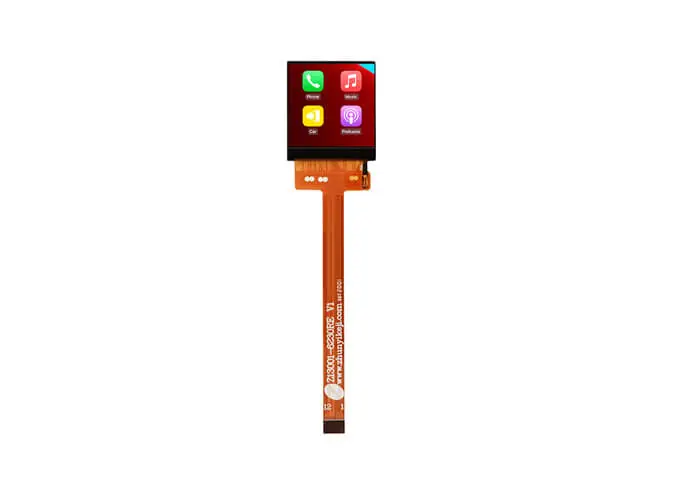

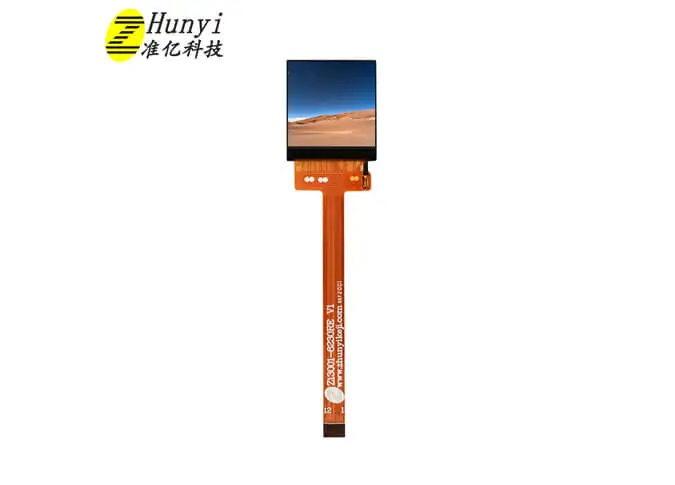

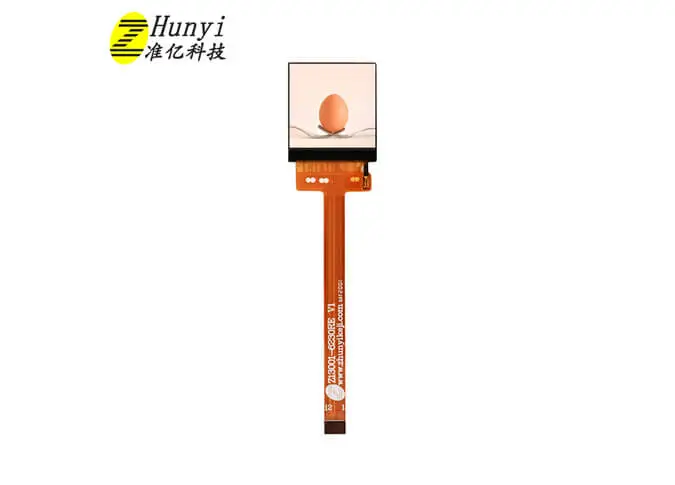

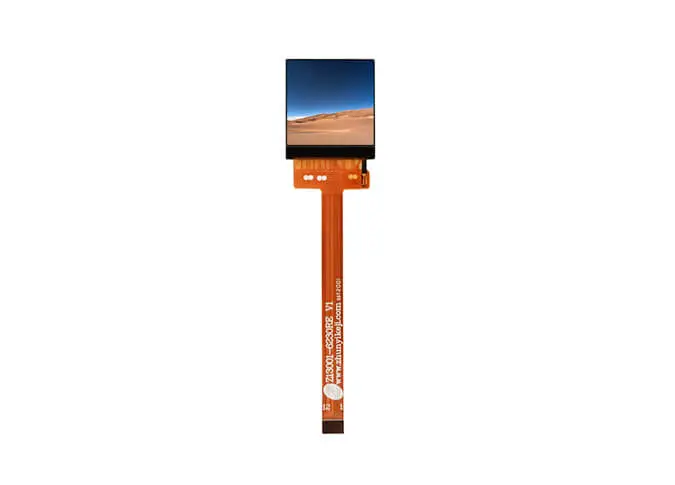

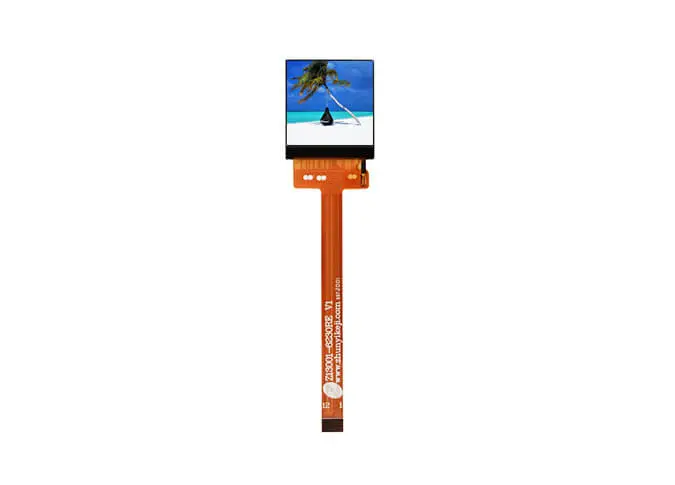

Z13001 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 240x240. Техника IPS (переключение в плоскости) делает этот 1,3-дюймовый ЖК-модуль более широким углом обзора. ЭтотПортативный ЖК дисплейЯвляется встроенной микросхемой драйвера ST7789V. Этот ЖК-дисплей a-Si TFT поставляется с 4-проводным интерфейсом SPI.

2

Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка и т. Д.,Китай производитель ЖК-модулейТакже можно настроить для вас.

3

КакПоставщик квадратных ЖК модулей, Мы уносим 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

А также наши популярные5,7-дюймовый дисплей 320 × 240, 1,3-дюймовый квадратный ЖК-экран широко используется в умных часах, браслете, медицинском оксиметре, косметическом инструменте, бытовом приборе, переводчике, устройстве сообщений и т. д.

Спецификации 240*240 1,3 интерфейс 500 нит провода СПИ дисплея 4 дюйма ТФТ ЛКД


Нет.

Пункт

Спецификация

Единица

1

Размер дисплея (диагональ)

1,3

Дюйм

2

Разрешение дисплея

240 (В) × RGB × 240 (В)

Пикселей

3

Шаг пикселя

97,5 (В) × 97,5 (В)

Мкм

4

Габаритные размеры LCM

(Без FPC)

26,17 (Ш) × 29,22 (В) × 1,5 (Т)

Мм

5

LCD контура размер

25,8 (Ш) × 28,4 (В) × 0,4 (Т)

Мм

6

Активная область ЖК

23,4 (Ш) × 23,4 (В)

Мм

7

Направление просмотра (инверсия серого)

ПОЛНЫЙ ВИД

-

8

Драйвер IC

ST7789V2-G4-A

-

9

Расположение пикселей

RGB-полоса

-

10

Режим отображения

Нормальная чернота

-

11

Элемент пиксела управляя

A-Si TFT

-

12

Пропускание lcd

Тип. : 4,5% мин: 4,0%

-

13

Коэффициент контрастности LCD

Тип. : 800 мин: 640

-

14

Версия FPC

Z13001-6230RE V2

-

15

Интерфейс

SPI

-

16

Рабочая температура

-20 ° C ~ 70 ° C

-

17

Температура хранения

-30 ° C ~ 80 ° C

-

18

Расположение подсветки

СИД/1 параллель серии 2 (2 света в итоге)

-

19

Яркость

520

Нит

20

Вес

0003

Кг


Определение интерфейса Описание 240*240 1,3 интерфейс 500 ниц провода СПИ дисплея 4 дюйма ТФТ ЛКД


ПИН НЕТ.

ПИН ДЕФ.

ФУНКЦИЯ DESC.

1

Земля

Земля

2

ЛЕДК

ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА

3

Леда

ИСТОЧНИК ПИТАНИЯ-ДЛЯ АНОДА ПОДСВЕТА

4

VDD

ИСТОЧНИК ПИТАНИЯ (2,8 В/3,3 В)

5-6

Земля

Земля

7

Д/К

ПИН данных/командного управления LCM

8

КС

Выбор PIN-кода микросхемы LCM SPI

9

СКЛ

Часы LCM SPI (SCL) часы (SCLK)

10

ПДД

Ввод данных LCM SPI (SDA) (MOSI)

11

СБРОС

LCM СБРОС ПИН

12

Земля

Земля

Напряжение сброса должно соответствовать напряжению VDDI, в противном случае при включении питания, вероятно, неисправность черного экрана.
