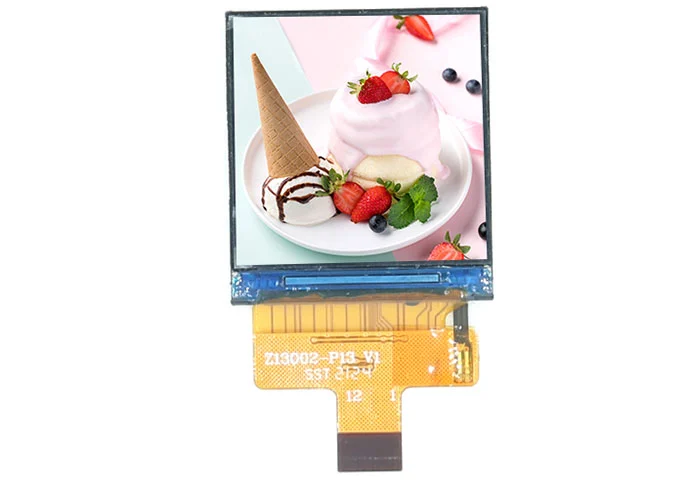

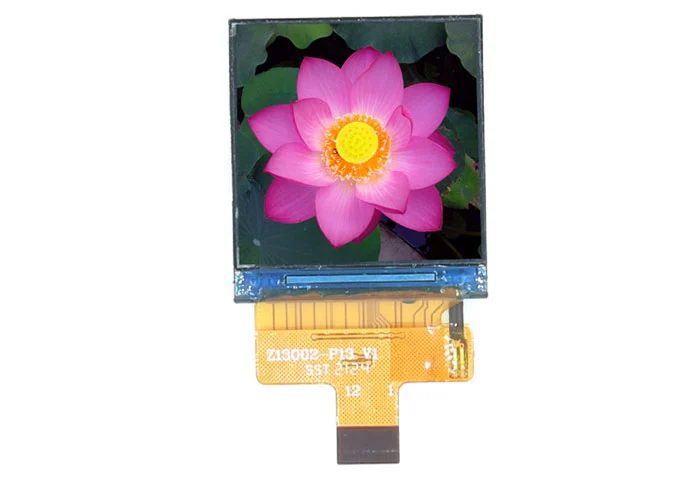

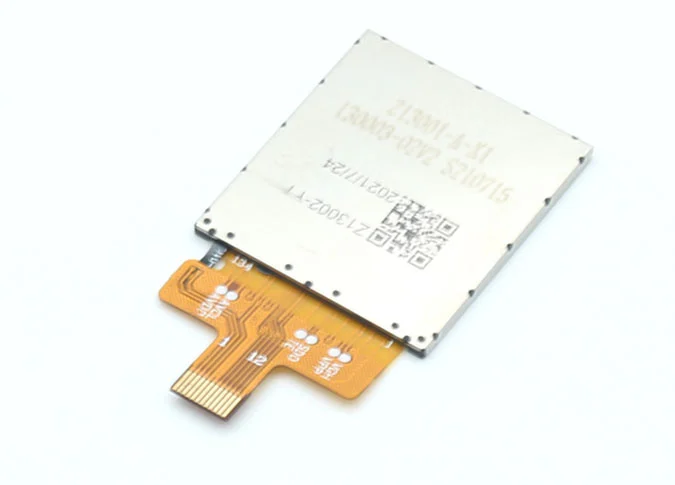

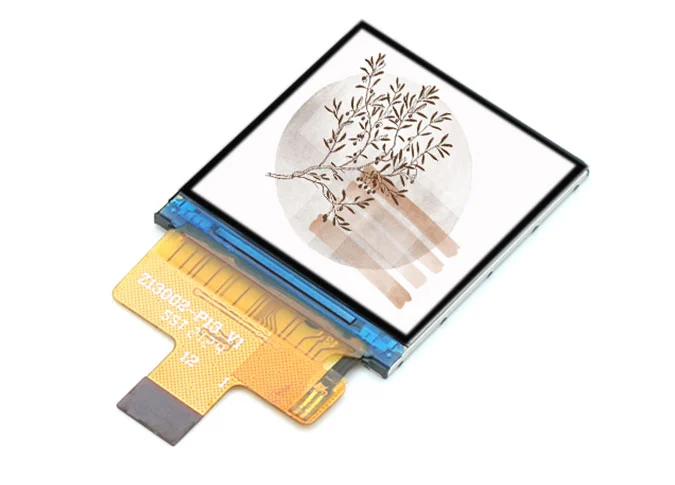

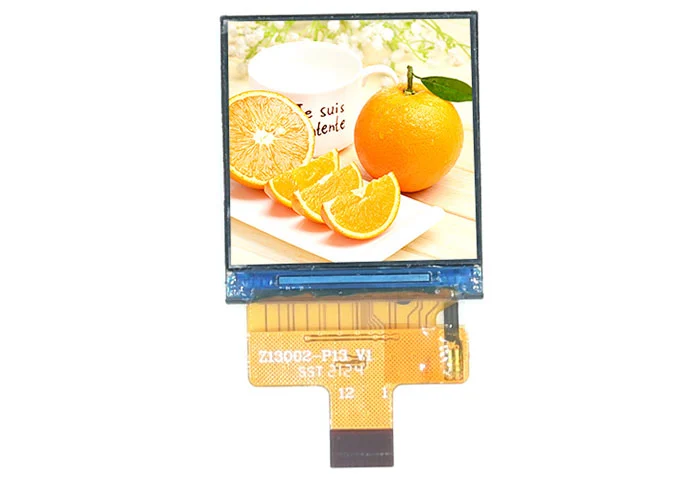

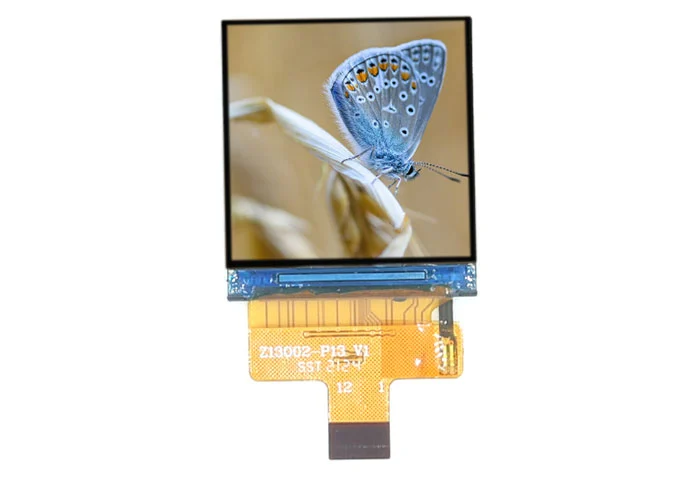

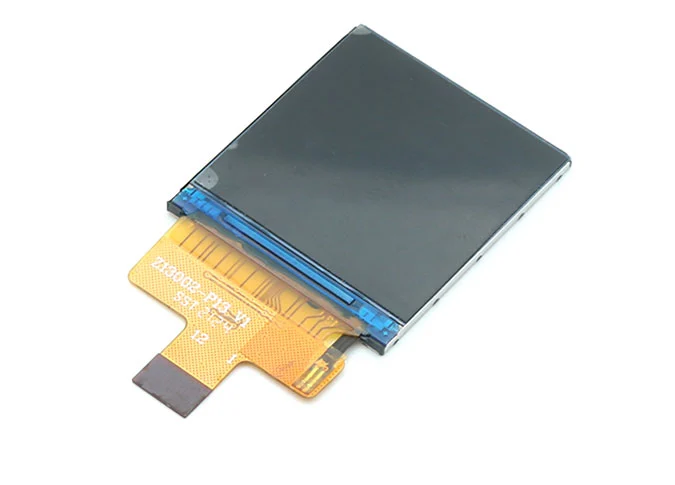

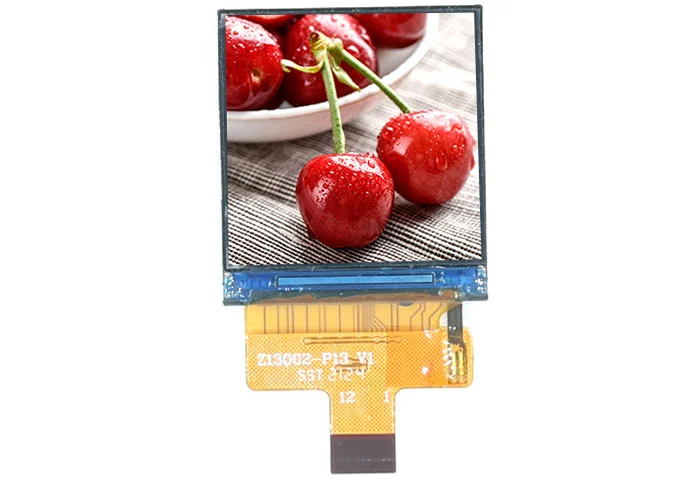

Z13002 1,3 интерфейс IPS IC ST7789V SPI дисплея дюйма 240*240 LCD

1

Размер дисплея (диагональ)

1,3

Дюйм

2

Разрешение дисплея

240 (В) × RGB × 240 (В)

Пикселей

3

Шаг пикселя

97,5 (В) × 97,5 (В)

Мкм

4

Габаритные размеры LCM

(Без FPC)

26,17 (Ш) × 29,22 (В) × 1,5 (Т)

Мм

5

LCD контура размер

25,8 (Ш) × 28,4 (В) × 0,4 (Т)

Мм

6

Активная область ЖК

23,4 (Ш) × 23,4 (В)

Мм

7

Направление просмотра (инверсия серого)

ПОЛНЫЙ ВИД

-

8

Драйвер IC

ST7789V2-G4-A

-

9

Расположение пикселей

RGB-полоса

-

10

Режим отображения

Нормальная чернота

-

11

Элемент вождения пикселя

A-Si TFT

-

12

Пропускание lcd

Тип. : 4,65% мин: 4,18%

-

13

Коэффициент контрастности LCD

Тип. : 800 мин: 640

-

14

Версия FPC

Z13002-P13 V1

-

15

Интерфейс

SPI

-

16

Рабочая температура

-20 ° C ~ 70 ° C

-

17

Температура хранения

-30 ° C ~ 80 ° C

-

18

Расположение подсветки

СИД/1 параллель серии 2 (2 света в итоге)

-

19

Яркость

520

Нит

20

Вес

0003

Кг

1

Земля

Земля

2

ЛЕДК

ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА

3

Леда

ИСТОЧНИК ПИТАНИЯ-ДЛЯ АНОДА ПОДСВЕТА

4

VDD

ИСТОЧНИК ПИТАНИЯ (2,8 В/3,3 В)

5-6

Земля

Земля

7

Д/К

LCM Отображение вывода данных/команды в параллельном интерфейсе

8

КС

Выбор PIN-кода микросхемы LCM SPI

9

СКЛ

Часы LCM SPI (SCL) часы (SCLK)

10

ПДД

Ввод данных LCM SPI (SDA) (MOSI)

11

СБРОС

LCM СБРОС ПИН

12

Земля

Земля

Напряжение сброса должно соответствовать напряжению VDDI, в противном случае при включении питания, вероятно, неисправность черного экрана.
