Размер: 1,3 дюйма
Разрешение: 240*240
Интерфейс ЖК-дисплея: SPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: ST7789V2
Сенсорный контроллер: CST816D
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

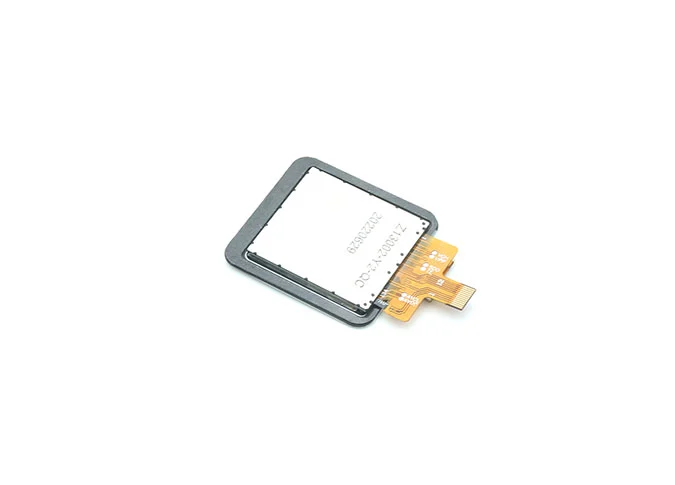

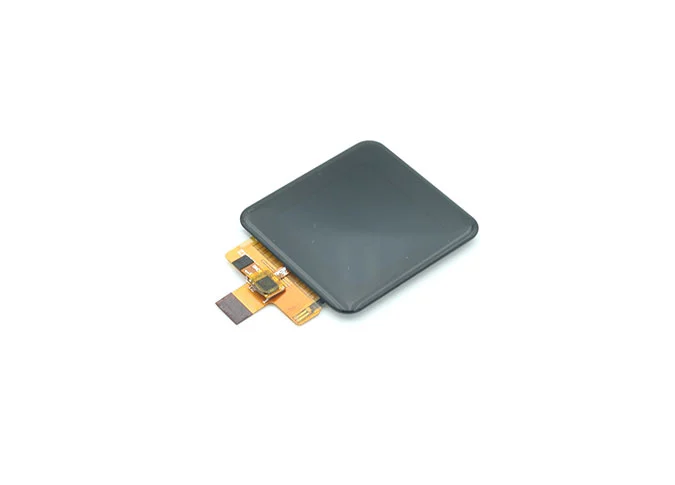

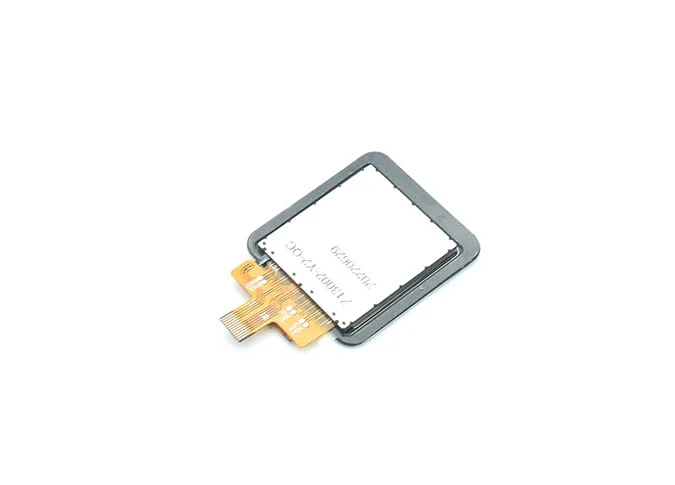

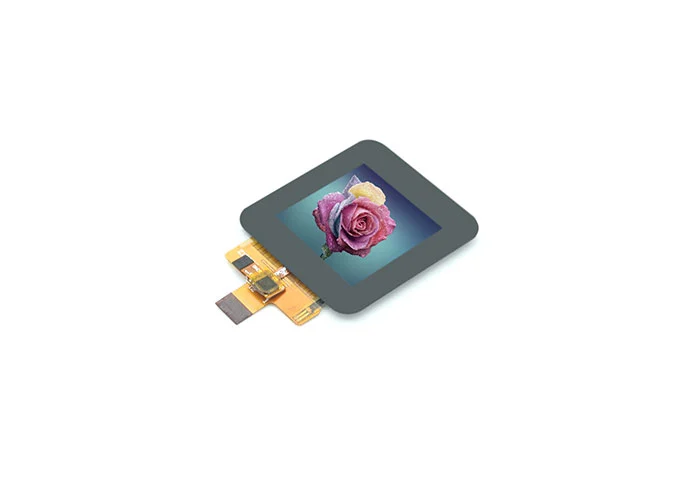

Z13002-ZC-это жидкокристаллический дисплей (ЖК) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостнымКвадратная панель TFT LCD, QVGA 240*240. Этот сенсорный TFT-дисплей представляет собой встроенную микросхему ЖК-драйвера ST7789V2 и сенсорный контроллер CST816D. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсами SPI и I2C.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакКитай пользовательский производитель LCD, Мы также можем настроить для вас.
КакКитай поставщик ЖК дисплей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 1,3-дюймовый квадратный сенсорный ЖК-экран широко используется в умных часах, браслете, медицинском оксиметре, косметическом инструменте, бытовом приборе, переводчике, устройстве сообщений, инфракрасном темометре, умном доме и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.3 | inch |
2 | Display Resolution | 240 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 97.5 (H) × 97.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 26.17 (W) × 29.22 (H) × 1.5 (T) | mm |
5 | LCD Outline Dimension | 25.8 (W) × 28.4 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 23.4 (W) × 23.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7789V2-G4-A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.65% Min: 4.18% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z13002-P13 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 2 Parallel (2 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VDD | POWER SUPPLY (2.8V/3.3V） |
5-6 | GND | Ground |
7 | D/C | LCM Display data/command selection pin in parallel interface |
8 | CS | LCM SPI Chip Select PIN |
9 | SCL | LCM SPI clock (SCL) clock (SCLK) |
10 | SDA | LCM SPI data (SDA) data input (MOSI) |
11 | RESET | LCM RESET PIN |
12 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||

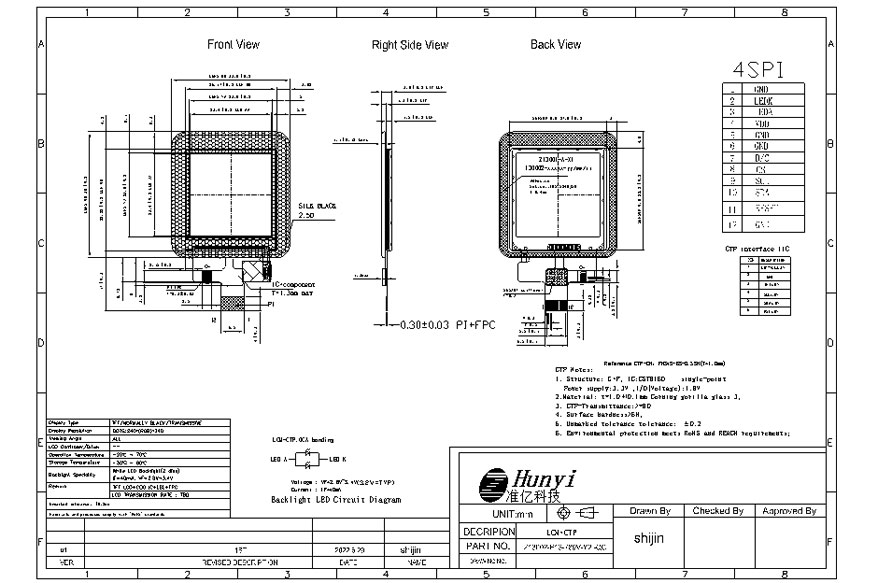

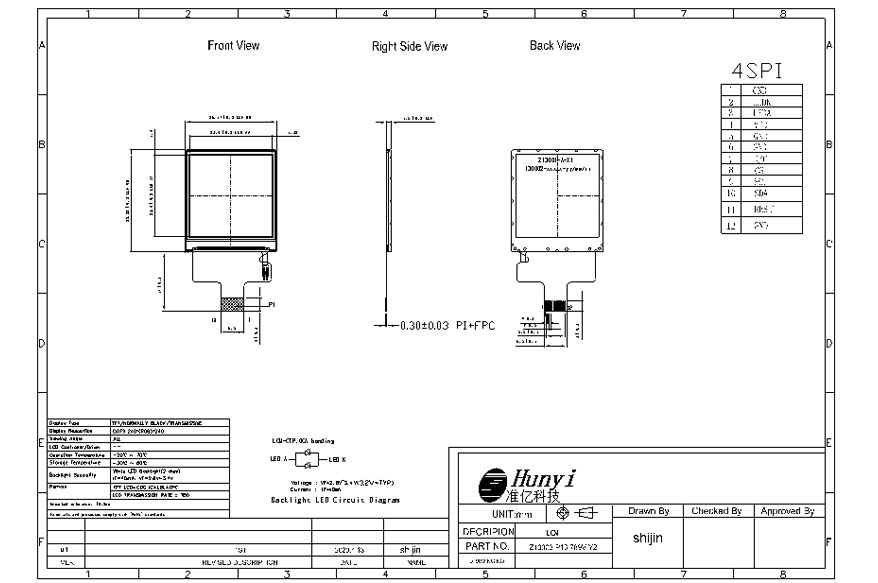

3.2 TLCM
