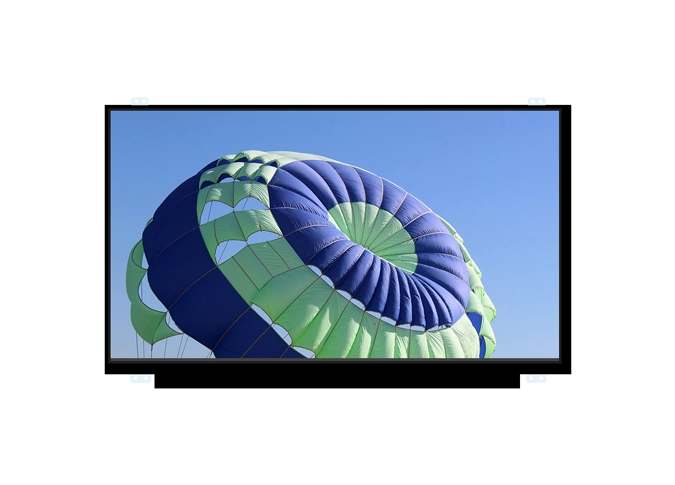

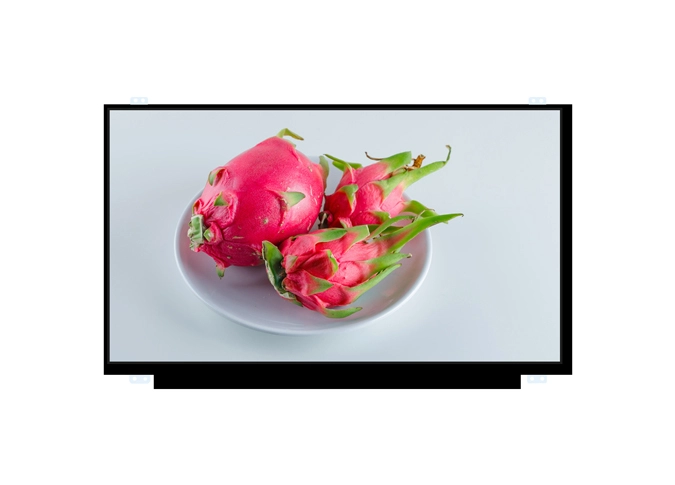

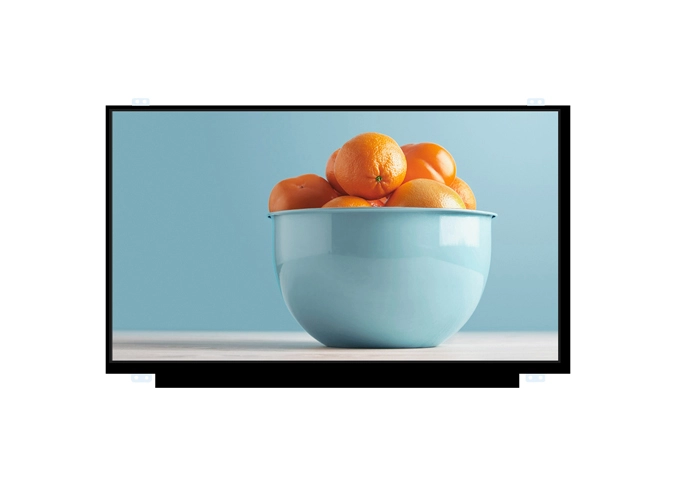

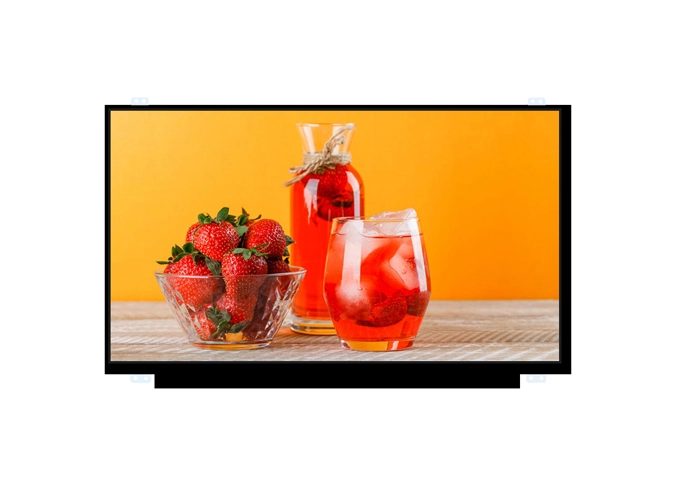

З133001 13,3 определение угла взгляда интерфейса Эдп дисплея дюйма 1920 кс1080 ТФТ ЛКД полно-полное

  • Размер: 13,3"

  • Разрешение: 1920*1080

  • Интерфейс: EDP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001,IATF16949,ROHS,REACH

Запросить цитаты
ips vs tn panel
ips vs tn panel
ips vs tn screen
ips vs tn which is better
is tn better than ips
screen tn vs ips

Обзор Z133001 13,3-дюймовый 1920x1080 TFT ЖК-дисплей Edp Интерфейс Полный угол обзора Полное определение

1

Z133001 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 1920*1080. Метод ИПС (переключения В-плоскости) делает этот 13,3 "модуль ЛКД имеет более широкий угол взгляда. Этот а-сиОптовая продажа ЖК TFTПоставляются с интерфейсом EDP.

2

Если у вас есть особые требования, такие как драйвер IC, интерфейс, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьЖК-дисплей индивидуальной формыДля вас.

3

КакПоставщик квадратных ЖК-экранов, Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей лькд прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

Экран ЛКД 13,3 дюймов широко использован на компьютере, моинитор, ноутбуке, коммерикал приборе, супермаркете, мониторе, планшете, коде КР, умном доме, розничных киосках, бытовой электронике, рекламе, торговом автомате, образовании, авиации и воздушно-космическом пространстве, ект.

General Specifications Z133001 13.3 Inch 1920x1080 TFT LCD Display Edp Interface Full View Angle Full Definition


Item

Specification

Unit

Screen Diagonal

13.3”(Diagonal)

inch

Active Area

293.76(H) ×165.24(V)

mm

Pixels (H x V)

1920XRGBX1080


Pixel Pitch

0. 153(H) x 0. 153 (V)

mm

Pixel Arrangement

RGB Vertical Stripe


Display Mode

Normally Black


Outline Dimension

300.26(H) x 187.37(V) x 2.5(D)

mm

Electrical Interface (Logic)

EDP


Support Color

16.7M colors


Luminance of white

350 Typ.

cd/m2

Surface treatment

Anti-glare coating (3H)




Interface Definition Description Z133001 13.3 Inch 1920x1080 TFT LCD Display Edp Interface Full View Angle Full Definition


Pin No

Symbol

Description

Remarks

1

NC

Reserved for LCD manufacturer’s use


2

H_GND

High Speed Ground


3

Lane1_N

Complement Signal Link Lane 1


4

Lane1_P

True Signal Link Lane 1


5

H_GND

High Speed Ground


6

Lane0_N

Complement Signal Link Lane 0


7

Lane0_P

True Signal Link Lane 0


8

H_GND

High Speed Ground


9

AUX_CH_P

True Signal Auxiliary Channel


10

AUX_CH_N

Complement Signal Auxiliary Channel


1 1

H_GND

High Speed Ground


12

LCD_VCC

LCD logic and driver power(3.3V)

3.3V

13

LCD_VCC

LCD logic and driver power(3.3V)

3.3V

14

NC

Reserved for LCD manufacturer’s use


15

LCD_GND

LCD logic and driver ground


16

LCD_GND

LCD logic and driver ground


17

HPD

HPD Signal


18

BL_GND

Backlight ground


19

BL_GND

Backlight ground


20

BL_GND

Backlight ground


21

BL_GND

Backlight ground


22

BL_ENABLE

Backlight on/off


23

BL_PWM_DIM

System PWM signal input


24

NC

Reserved for LCD manufacturer’s use


25

NC

Reserved for LCD manufacturer’s use


26

BL_PWR

Backlight power (6V~21V)

-

27

BL_PWR

Backlight power (6V~21V)


28

BL_PWR

Backlight power (6V~21V)

-

29

BL_PWR

Backlight power (6V~21V)

-

30

NC

Reserved for LCD manufacturer’s use

-
