Z18001 1,8 дюймовый 128*160 ЖК-дисплей 8-битный интерфейс MCU

  • Размер: 1,77 дюйма

  • Разрешение: 128*160

  • Интерфейс: MCU 8-битный

  • Угол обзора: IPS

  • Яркость: 350 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

Запросить цитаты
1.8 inch tft display
1.8 inch tft display
1.8 tft lcd
1.8 tft lcd display

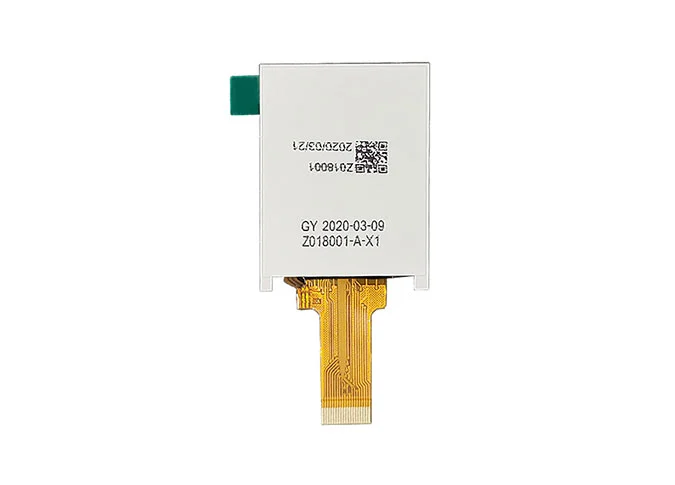

lcd 128x160

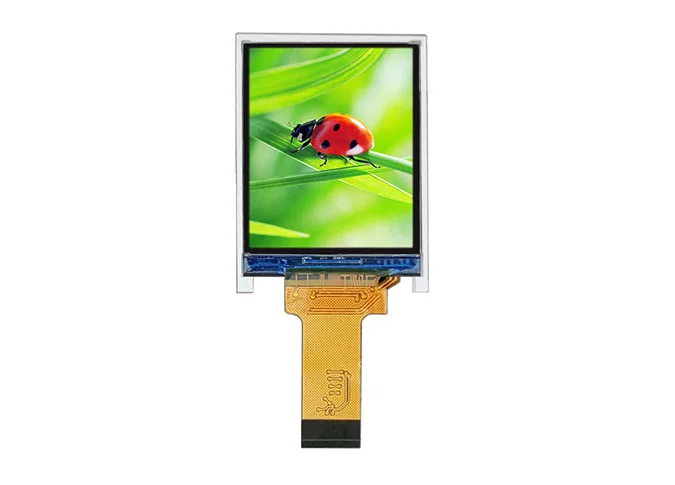

1.77 inch lcd display

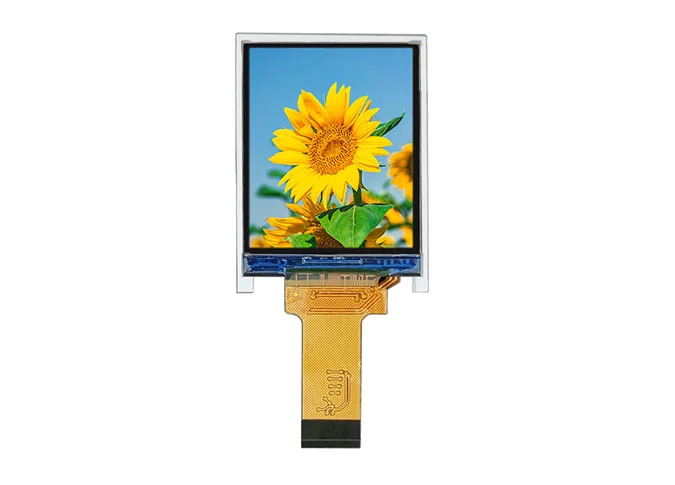

st7735s display

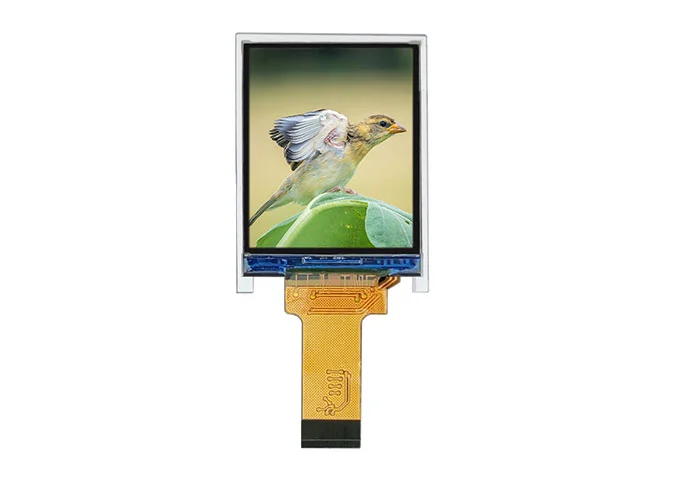

display st7735

Обзор Z18001 1,8-дюймовый 128*160 ЖК-дисплей 8-битный интерфейс MCU

1

Z18001 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 128*160. Техника IPS (переключение в плоскости) делает этот ЖК-модуль 1,77 дюйма более широким углом обзора. ЭтотОптовый модуль ЖК дисплеяЯвляется встроенной микросхемой драйвера GC9106. Этот ЖК-модуль a-Si TFT оснащен 8-битным интерфейсом MCU, яркостью 350 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Как профессионалПроизводитель пользовательских ЖК дисплеев, Мы также можем настроить для вас.

3

Как ведущийКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

1,77-дюймовый ЖК-экран-это умные часы, медицинский оксиметр, косметический инструмент, бытовой прибор, переводчик, музыкальный проигрыватель, умный дом, промышленность и т. Д.

Спецификации интерфейса MCU индикаторной панели 8-bit дюйма 128*160 LCD Z18001 1,8


ПунктОсновной дисплейЕдиница
Количество пикселей128 * РГБ * 160Пиксель
Габаритные размеры LCM34,00 (Ш) * 45,80 (В) * 2,45 (Т)Мм
LCD контура размер31,83 (Ш) * 41,42 (В) * 1,0 (Т)Мм
Активная область28,03*35,04Мм
Шаг пикселя0073*0219Мм
Режим отображенияНормальный белый
Расположение пикселейВертикальная полоса rgb
Направление просмотра12 часов
Цветовая конфигурацияРГБ
Пропускание lcdТип: 6,9%; Мин: 6,21%
Коэффициент контрастности LCDТип: 300; Минута: 200
Версия FPCZ018001-EWQ001 V3
Интерфейс8-битный интерфейс шины MCU
Рабочая температура-30 ℃ ~ 80 ℃
Температура хранения-40 ℃ ~ 85 ℃
Расположение подсветкиПараллель ЛЭД/3
Яркость-
Вес-


Определение интерфейса Описание Z18001 1,8 интерфейс MCU индикаторной панели 8-bit дюйма 128*160 LCD


ПИН НЕТ.ПИН ДЕФ.ДЕК ФУНКЦИИ.
1LED-KИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА
2LED-AИСТОЧНИК ПИТАНИЯ + ДЛЯ АНОДА ПОДСВЕТА
3ЗемляЗемля
4ВИКИСТОЧНИК ПИТАНИЯ (2,8 В)
5ИОВККИСТОЧНИК ПИТАНИЯ ввода/вывода (1,8 В)
6ТЕЭтот штифт FMARK, если он не используется, оставьте его открытым
7КССигнал выбора микросхемы.
8СБРОССбросить вывод сигнала (1,8 В)
9РСЗемля
10WRЗапишите стробоскопический сигнал.
11РДПрочтите сигнал стробоскопа.
12В7Шина данных параллельного интерфейса MCU.
13В6Шина данных параллельного интерфейса MCU.
14В5Шина данных параллельного интерфейса MCU.
15В4Шина данных параллельного интерфейса MCU.
16В3Шина данных параллельного интерфейса MCU.
17В2Шина данных параллельного интерфейса MCU.
18В1Шина данных параллельного интерфейса MCU.
19В0Шина данных параллельного интерфейса MCU.
20ЗемляЗемля
