Z185001 18,5 экран дюйма 1920x1080 LVDS LCD с яркостью 1000cd/m2 высоты

  • Размер: 18,5"

  • Разрешение: 1920*1080

  • Интерфейс: LVDS

  • Угол обзора: IPS

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001,IATF16949,ROHS,REACH

Запросить цитаты

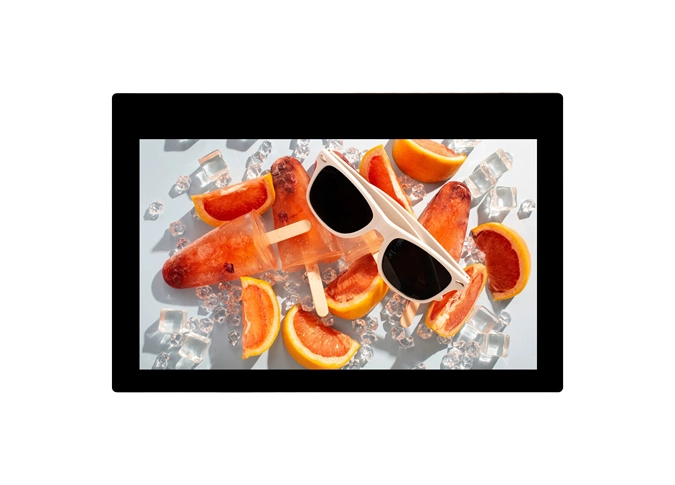

tft lcd panel
tft lcd panel

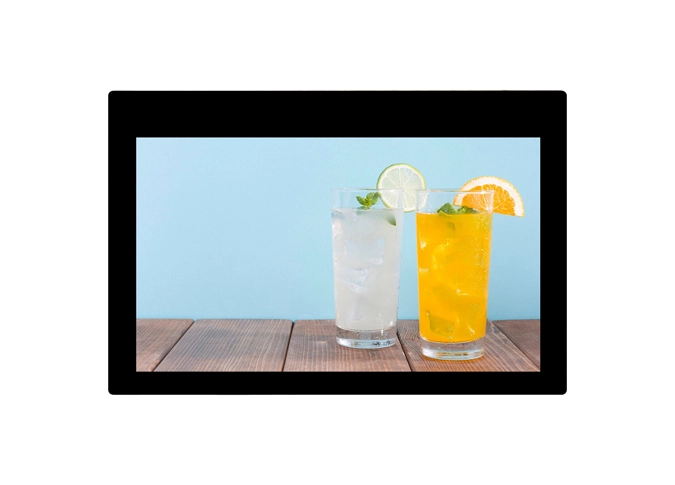

tft lcd screen

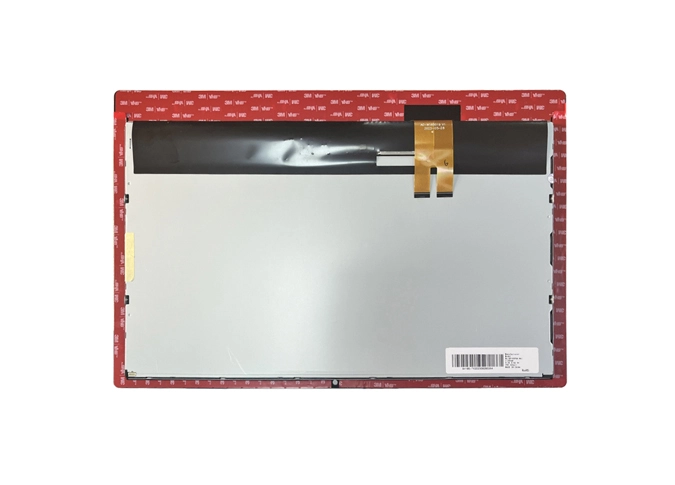

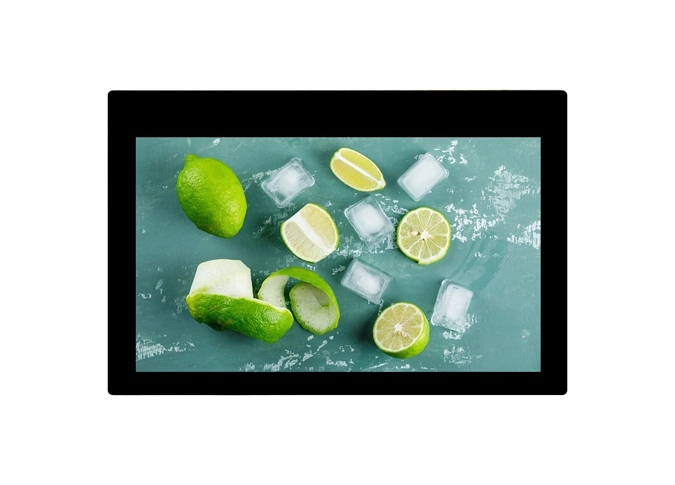

display lcd tft
display tft lcd

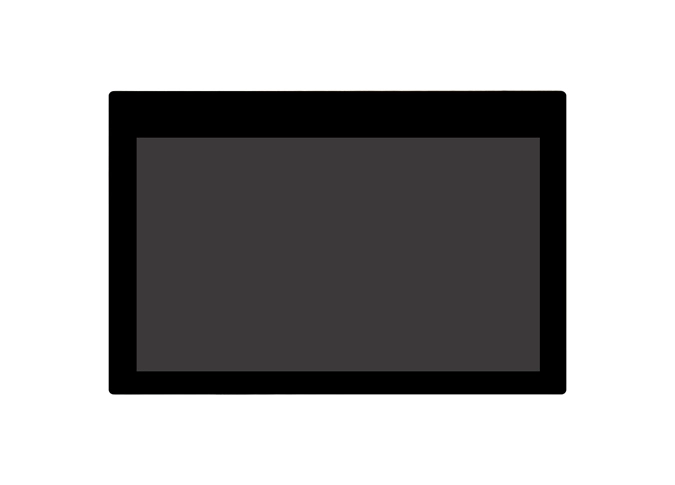

lcd display tft

Обзор Z185001 18,5 дюймовый 1920x1080 LVDS ЖК-экран с высокой яркостью 1000 кд/м2

1

Z185001 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 1920*1080. Технология IPS(In-Plane Switching) делает этот 18,5 "ЖК-модуль более широким углом обзора. Этот ЖК-дисплей a-Si TFT имеет интерфейс LVDS. Яркость 1000 кд/м2.

2

Если у вас есть особые требования, такие как драйвер IC, интерфейс, FPC, сенсорная панель, подсветка и т. Д., Мы также можем настроить для вас.

3

Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: система 2016 стандарта качества строго, полностью дисплей лькд прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

18,5» экранов ЛКД широко использовано на компьютере, моинитор, ноутбуке, коммерикал приборе, супермаркете, мониторе, планшете, коде КР, умном доме, розничных киосках, бытовой электронике, рекламе, автомате, образовании, авиации и воздушно-космическом пространстве, ект извещения.

General Specifications Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


ITEMS


Unit

SPECIFICATIONS

Screen Dingonal

[mm]

-

Active Area

[mm]

408.96（H） ×230.04（V）

Pixels H x V

-

1920 x 3(RGB)×1080

Pixels Pitch

[um]

213(per one triad) × 213

Pixels Arrangement

-

R.G.B. Vertical Stripe

Display Mode

-

VA Mode,Nomrally Black

White Luminance(Center)

[cd/m²]

1000（Typ.）

Contrast Ratio

-

1200 （Typ.）

Response Time

[msec]

14ms (Typ.on/off)

Viewing Angle

[degree]

89/89/89/89

Outline Dimension

[mm]

430.6(H) x 254.6(V) x 9.8(D) (Typ.)

Electrical Interface

-

Dual Channel LVDS

Support Color


16.7M colors

Surface Treatment


Haze:25%


Temperature

Range Operating

Storage(Shipping)



[oC]

[oC]



0 to +50℃

-20 to+60℃



LVDS Connector Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


Pin NoSymbolDescriptionPin NOSymbolDescription
1RXO0-Negative Transmission data of Pixel 0(ODD)16RXE1+Positive Transmission data of Pixel 1 (EVEN)
2RXO0+Positive Transmission data of Pixel 0(ODD)17GNGPower Ground
3RXO1-Negative Transmission data of Pixel 1 (ODD)18RXE2-Negative Transmission data of Pixel 2 (EVEN)
4RXO1+Positive Transmission data of Pixel 1 (ODD)19RXE2+Positive Transmission data of Pixel 2 (EVEN)
5RXO2-Negative Transmission data of Pixel 2 (ODD)20RXEC-Negative Transmission Clock (EVEN)
6RXO2+Positive Transmission data of Pixel 2(ODD)21RXEC+Positive Transmission Clock (EVEN)
7GNDPower Ground22RXE3-Negative Transmission data of Pixel 3(EVEN)
8RXOC-Negative Transmission Clock (ODD)23RXE3+Positive Transmission data of Pixel 3 (EVEN)
9RXOC+Positive Transmission Clock (ODD)24GNDPower Ground
10RXO3-Negative Transmission data of Pixel 3(ODD)25NCNo.Connection
11RXO3+Positive Transmission data of Pixel 3 (ODD)26NCNo.Connection
12RXE0-Negative Transmission data of Pixel 0 (EVEN)27NCNo.Connection
13RXE0+Positive Transmission data of Pixel 0 (EVEN)28VDDPower Supply:+5V
14GNDPower Ground29VDD
15RXE1-1Negative Transmission data of Pixel 1 (EVEN)30VDD
