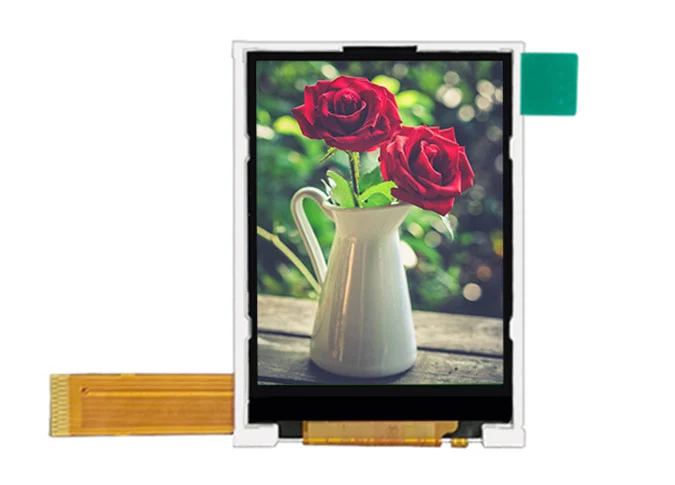

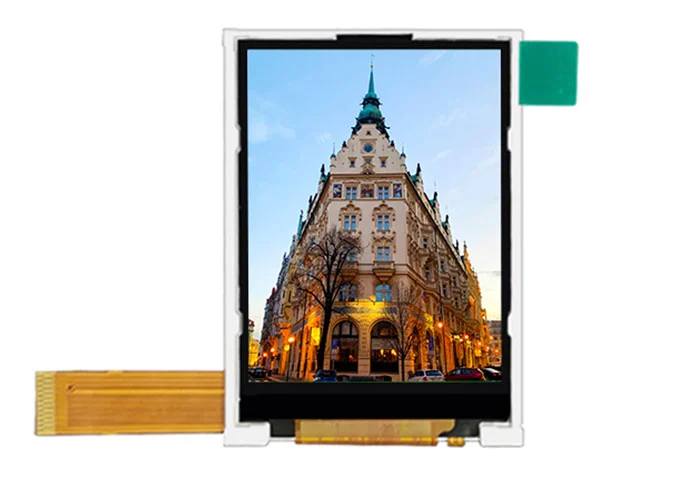

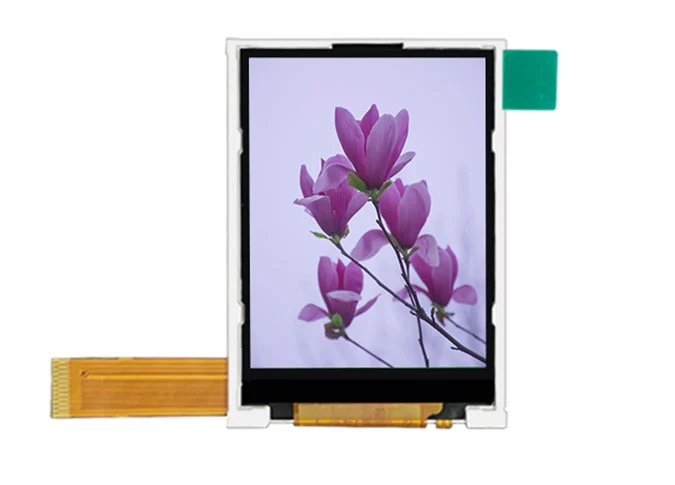

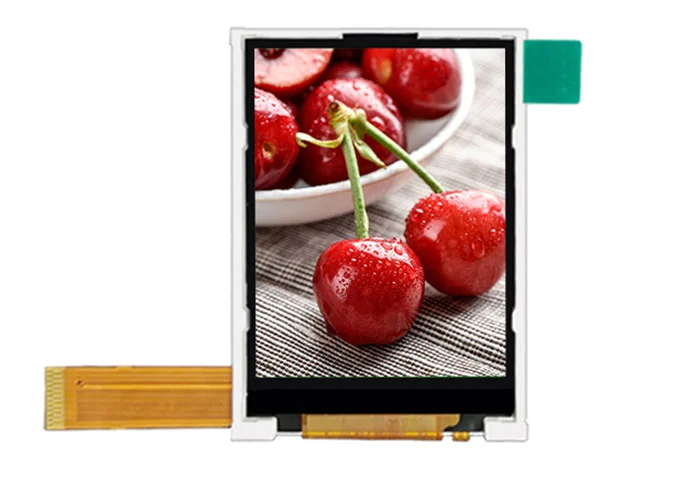

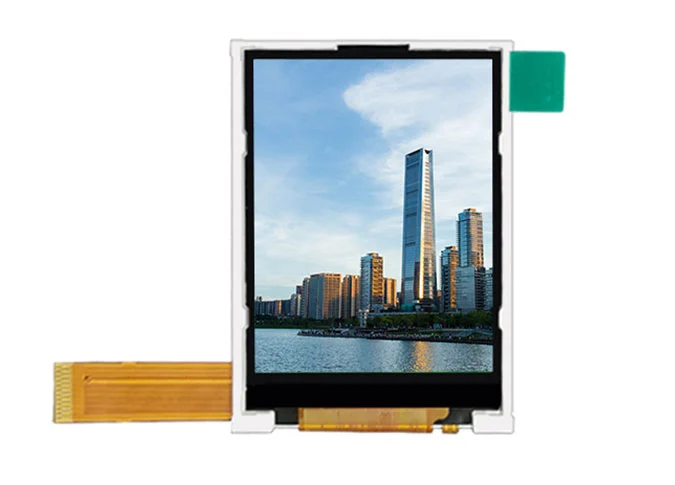

Z20001 240*320 модуль MCU дисплея LCD 2 дюймов/интерфейс 25PIN SPI

1

Размер дисплея (диагональ)

2,0

Дюйм

2

Разрешение дисплея

240 (В) × RGB × 320 (В)

Пикселей

3

Шаг пикселя

42,5 (В) × 127,5 (В)

Мкм

4

Габаритные размеры LCM

(Без FPC)

37,68 (Ш) × 51,32 (В) × 2,3 (Т)

Мм

5

LCD контура размер

33,6 (Ш) × 43,6 (В) × 0,8 (Т)

Мм

6

Активная область ЖК

30,6 (Ш) × 40,8 (В)

Мм

7

Направление просмотра (инверсия серого)

ПОЛНЫЙ ВИД

-

8

Драйвер IC

ST7789V2-G4-A

-

9

Расположение пикселей

RGB-полоса

-

10

Режим отображения

Нормальная чернота

-

11

Элемент пиксела управляя

A-Si TFT

-

12

Пропускание lcd

Тип. : 4,5% мин: 3,8%

-

13

Коэффициент контрастности LCD

Тип. : 800 мин: 640

-

14

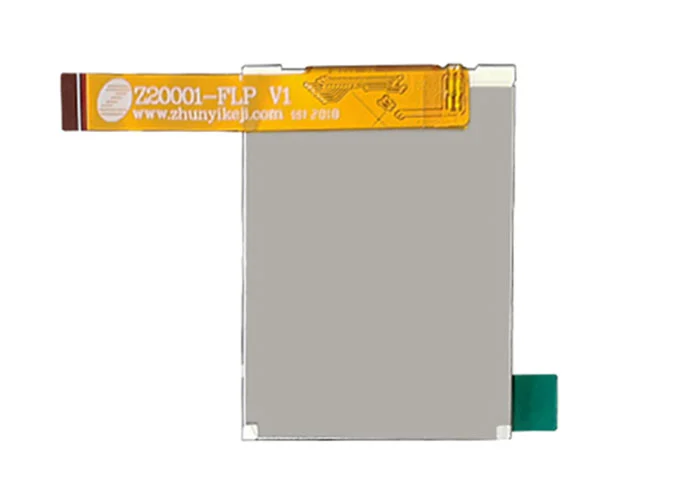

Версия FPC

Z20001-FLP V1

-

15

Интерфейс

8-битный микроконтроллер/SPI

-

16

Рабочая температура

-20 ° C ~ 70 ° C

-

17

Температура хранения

-30 ° C ~ 80 ° C

-

18

Расположение подсветки

СИД/1 параллель серии 3 (3 света в итоге)

-

19

Яркость

TBD

Нит

20

Вес

TBD

Кг

1

Земля

Земля

2

VDD

ИСТОЧНИК ПИТАНИЯ (2,8 В)

3

Иовдд

ИСТОЧНИК ПИТАНИЯ (1,8 В)

4

Леда

ИСТОЧНИК ПИТАНИЯ-ДЛЯ АНОДА ПОДСВЕТА

5-7

ЛЕДК

ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА

8

ТЕ

ПИН эффекта разрыва

9

Земля

Земля

10

Гексоген

Чтение включить в параллельном интерфейсе 8080 MCU

11

Wrx

Запись включить в 8080 MCU параллельный интерфейс

12

ДВК

Отображение вывода выбора данных/команд в параллельном интерфейсе

13

ЦСХ

Вывод выбора микросхемы

14

ПДД

Ввод данных SPI (SDA) (MOSI)

15-22

D7-D0

БУС ДАННЫХ

23

ВИЭ

LCM СБРОС ПИН

24

ИМ1

LCM IM1 ПИН

25

ИМ2

LCM IM2 ПИН

Напряжение RES должно соответствовать напряжению IOVDD, в противном случае при включении, вероятно, неисправность черного экрана.
