Размер: 2,1 дюйма
Разрешение: 480*480
Интерфейс: SPI RGB
Драйвер IC: ST7701S
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

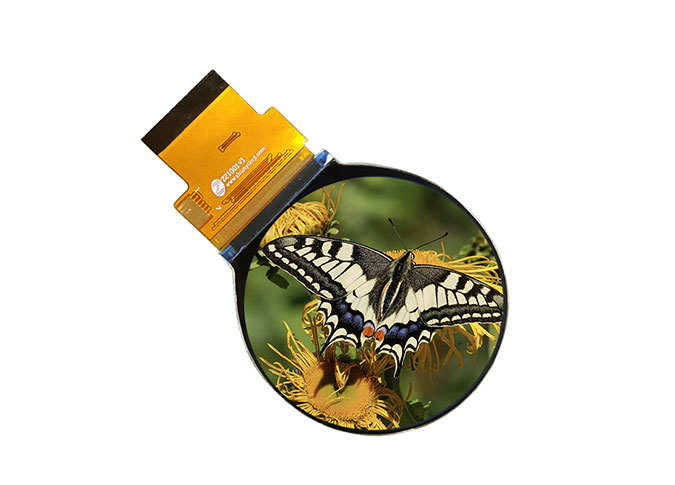

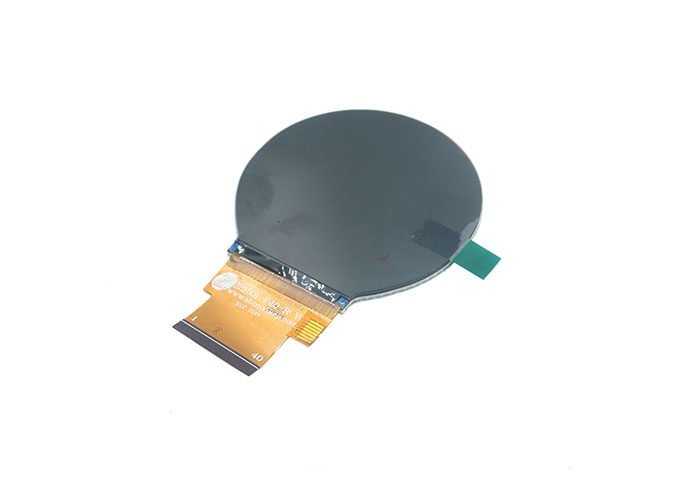

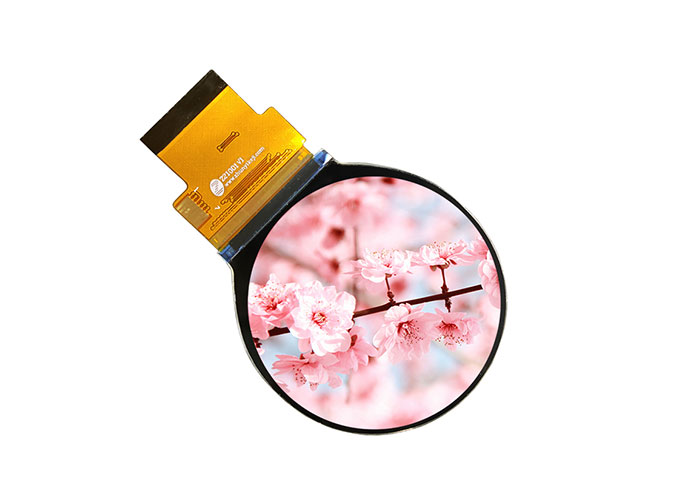

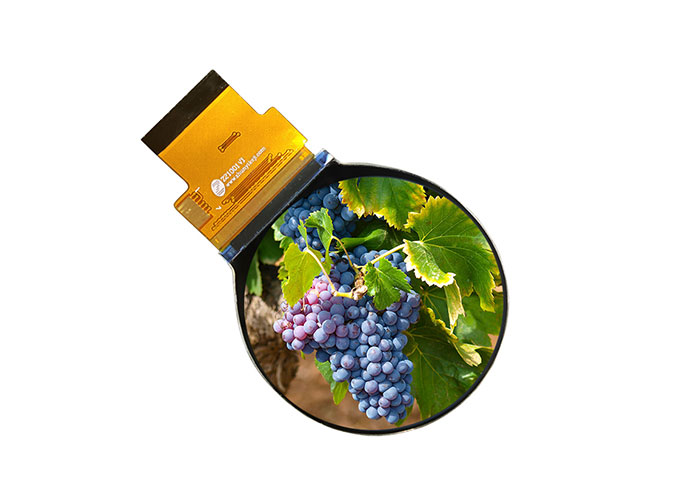

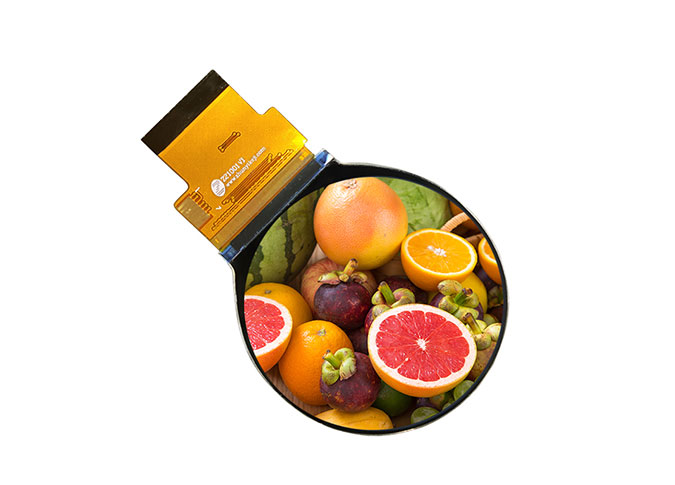

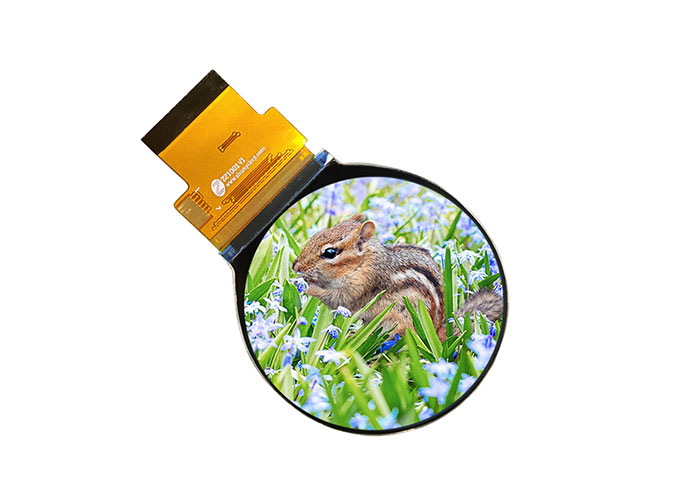

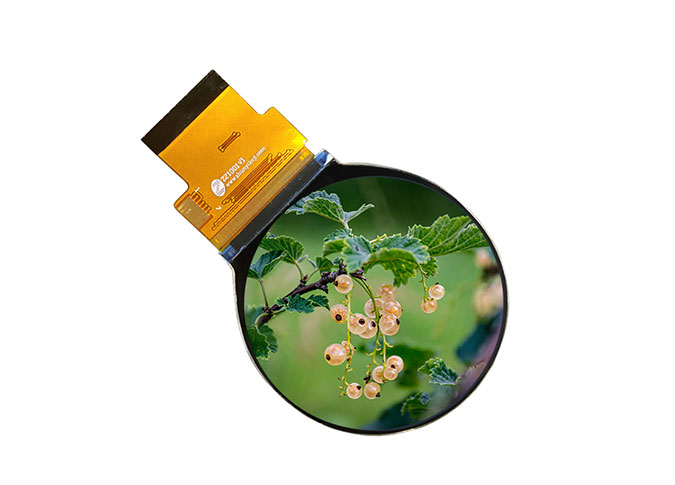

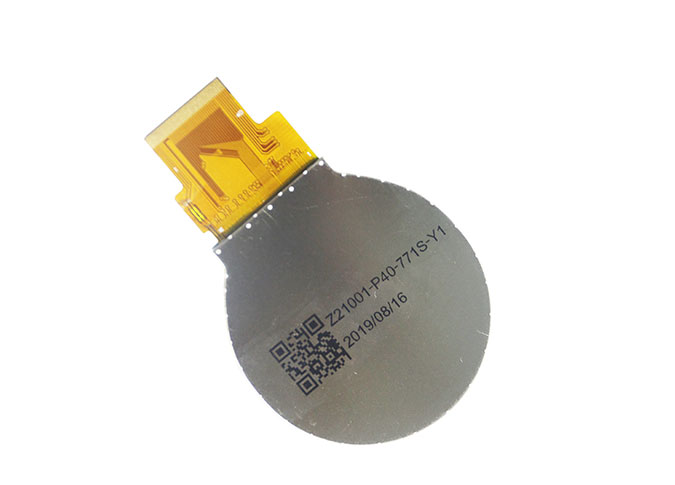

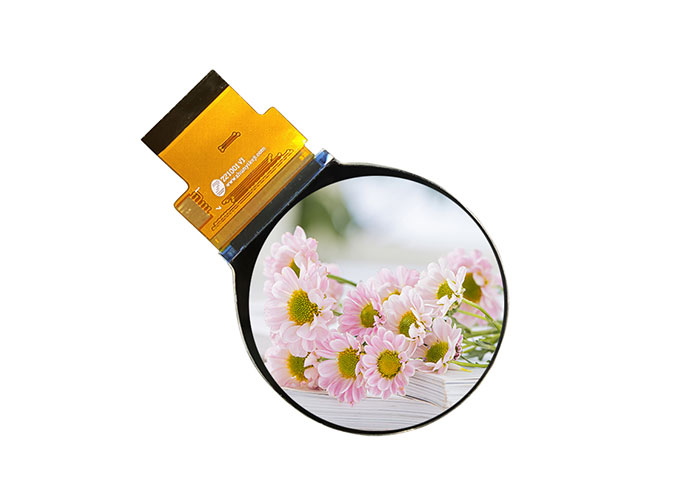

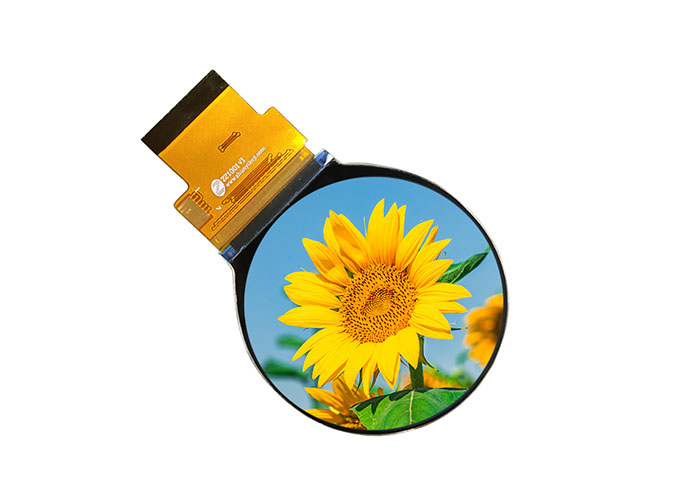

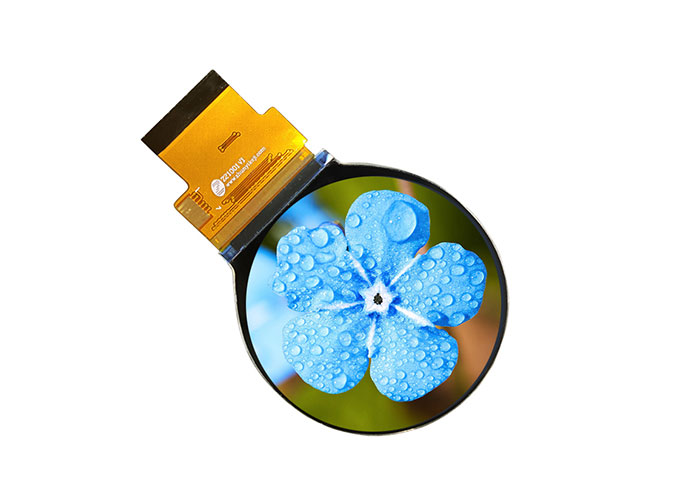

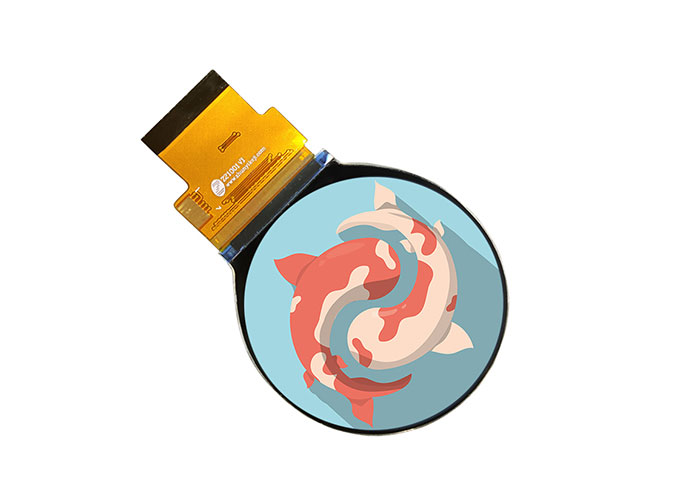

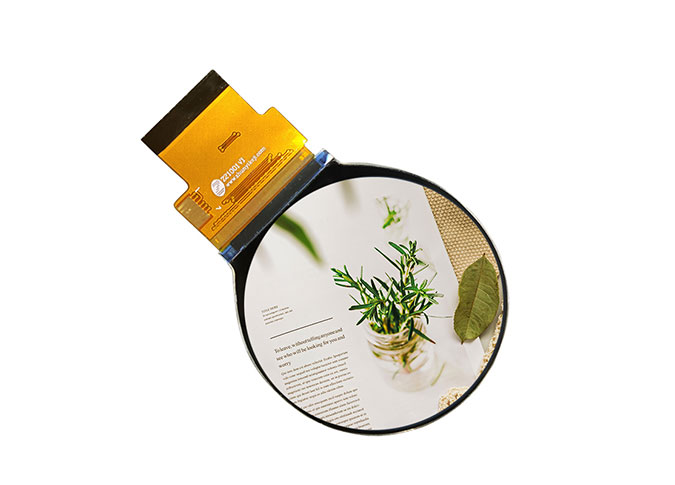

Z21001-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*480. Техника IPS (переключение в плоскости) делает этот 2,1-дюймовый ЖК-модуль более широким углом обзора. ЭтотКруглый дисплей TFTЯвляется встроенной микросхемой драйвера ST7701S. Этот ЖК-модуль a-Si TFT оснащен интерфейсом SPI RGB, яркость 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д.,Производитель круглых ЖК модулейТакже можно настроить для вас.
НашиФабрика круглых ЖК панелейУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Круглый 2,1 дюймаОптовый модуль ЖК дисплеяЭто умные часы, медицинский оксиметр, косметический инструмент, бытовая техника, переводчик, музыкальный проигрыватель, умный дом, промышленность и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 100 Min: 800 | - |
14 | FPC Version | Z21001-P40-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | GND | Ground |
5 | VCI | POWER SUPPLY |
6 | RESET | LCM RESET PIN |
7-8 | NC | No Connection |
9 | SDA | LCM SPI data (SDA) data input (MOSI) |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | CS | Chip Select PIN |
12 | PCLK | Pixel clock signal in RGB I/F |
13 | DE | Data enable signal in RGB I/F DE mode. |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16-21 | B0-B5 | DATA BUS |
22-27 | G0-G5 | DATA BUS |
28-33 | R0-R5 | DATA BUS |
34 | GND | Ground |
35 | TP_INT | TP Interrupt PIN |
36 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
37 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
38 | TP_RESET | TP RESET PIN |
39 | TP_VCI | TP POWER SUPPLY |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
