Размер: 2,1 дюйма
Разрешение: 480*480
ЖК-интерфейс: MIPI
Сенсорный интерфейс: I2C
Сенсорная панель: емкостная
Драйвер IC: ST7701S
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

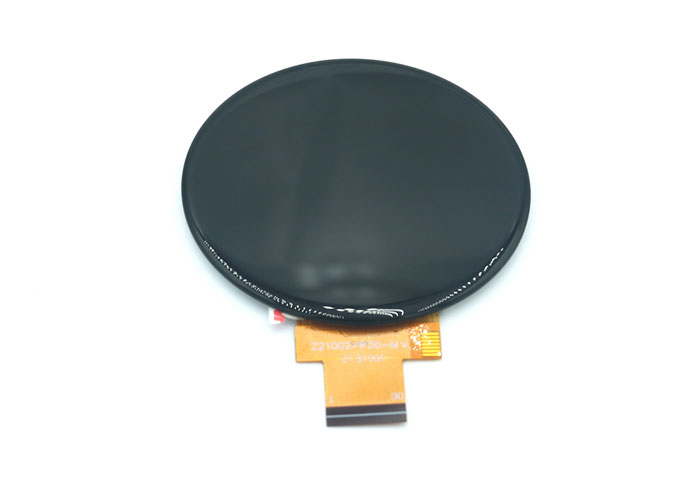

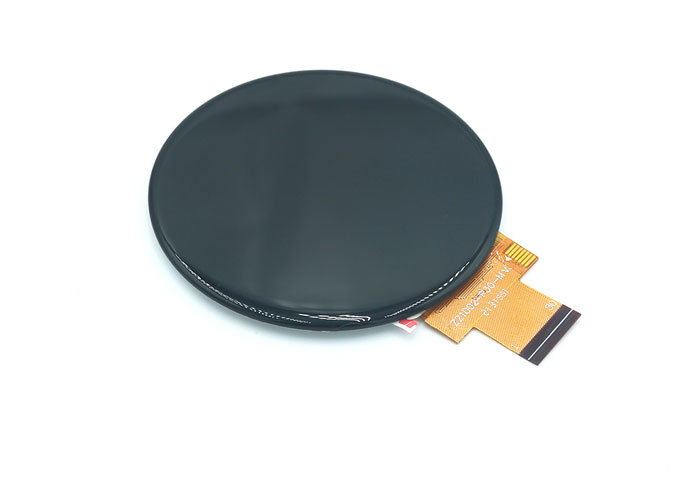

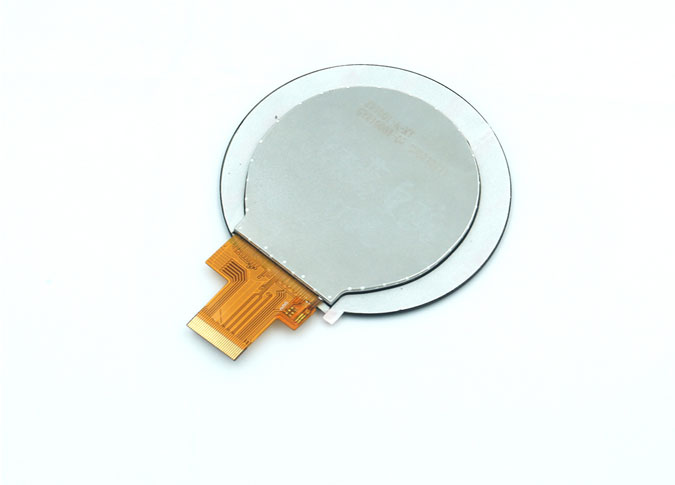

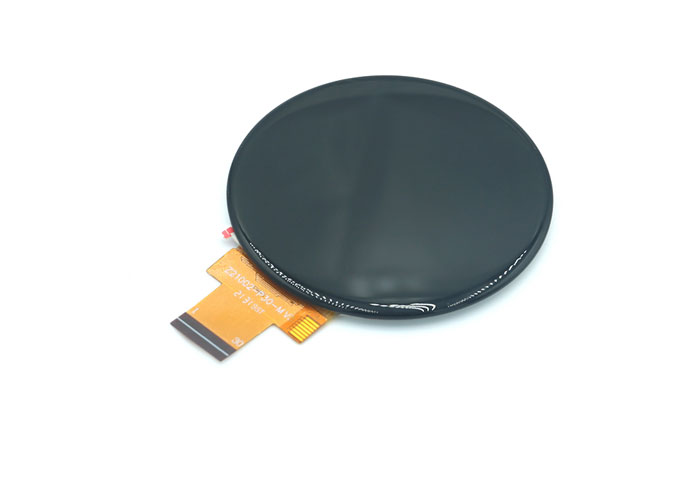

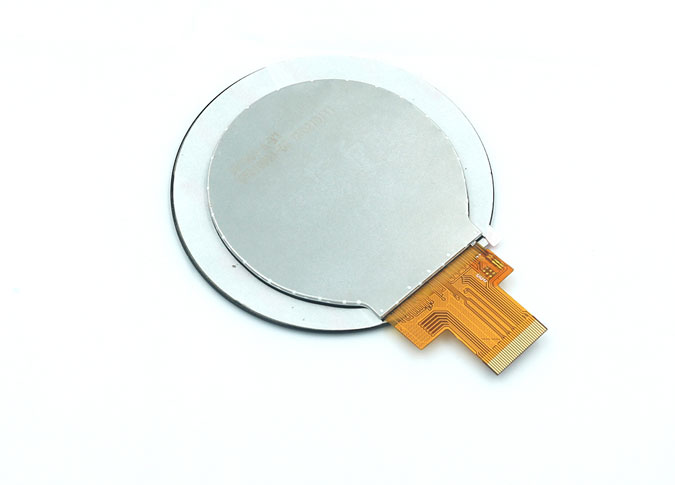

Z21002-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 480*480. Это прикосновениеКруглый TFT LCD дисплейЭто встроенная микросхема драйвера ЖК-дисплея ST7701S. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсом MIPI и I2C. G Структура.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., В качестве одного изTFT LCD дисплей модуль заводов, Мы также можем настроить для вас.
КакКитай ЖК экран завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот экран касания ЛКД 2,1 дюймов круглый широко использован в умном дозоре, часах, электрической навигации велосипеда, приборной панели корабля, умной бытовой технике, хандхэльд приборе, индустрии, рекламе, роботе, метельщике, масштабе, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V) | um |

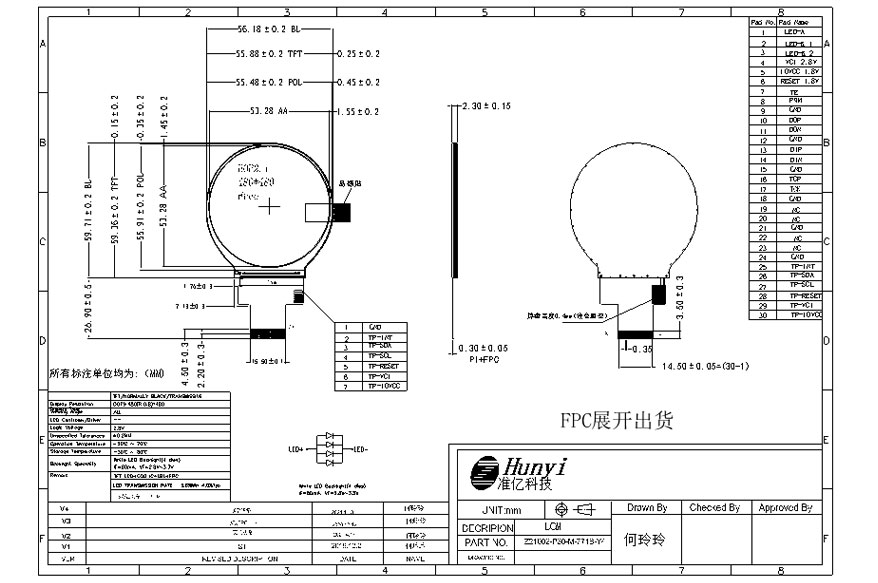

4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z21002-P30-M V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | VCI | POWER SUPPLY (2.8V） |
5 | IOVCC | I/O POWER SUPPLY (1.8V） |
6 | RESET | LCM RESET PIN (1.8V) |
7 | TE | LCM Tearing Effect PIN |
8 | PWM | LCM PWM PIN |
9 | GND | Ground |
10 | D0P | Positive MIPI differential data input |
11 | D0N | Negative MIPI differential data input |
12 | GND | Ground |
13 | D1P | Positive MIPI differential data input |
14 | D1N | Negative MIPI differential data input |
15 | GND | Ground |
16 | TCP | Positive MIPI differential CLOCK input |
17 | TCN | Negative MIPI differential CLOCK input |
18 | GND | Ground |
19-20 | NC | No Connection |
21 | GND | Ground |
22-23 | NC | No Connection |
24 | GND | Ground |
25 | TP_INT | TP Interrupt PIN |
26 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
27 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
28 | TP_RESET | TP RESET PIN |
29 | TP_VCI | TP POWER SUPPLY |
30 | TP_IOVCC | TP I/O POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
