Размер: 2,4 дюйма
Разрешение: 240*320
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 300 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

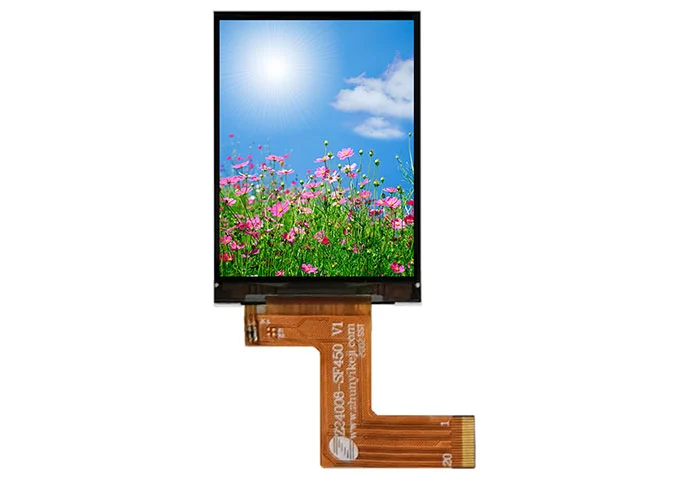

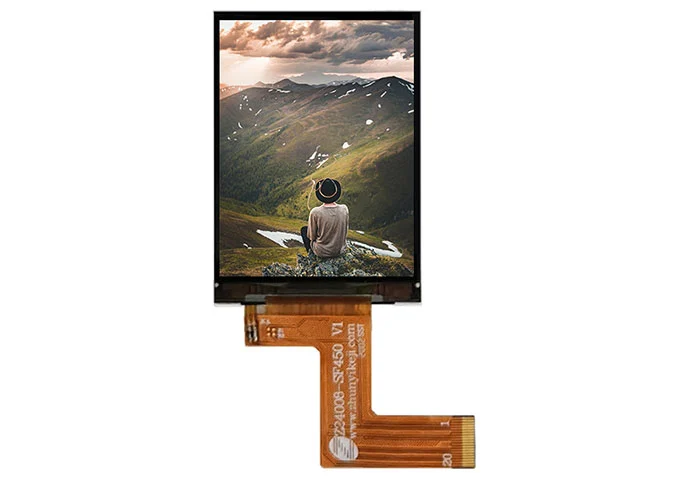

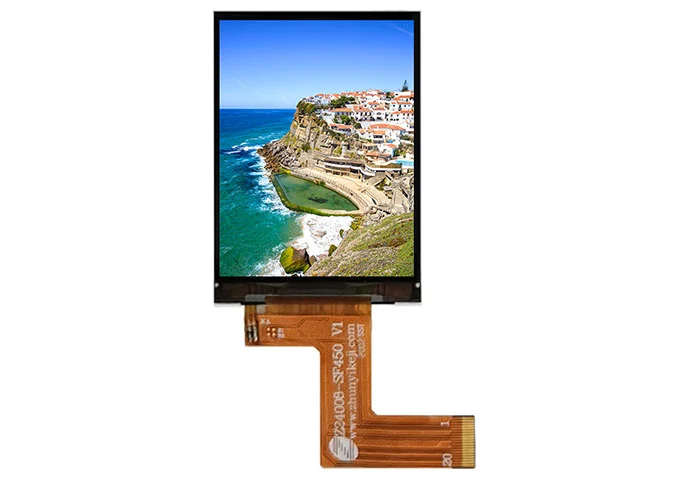

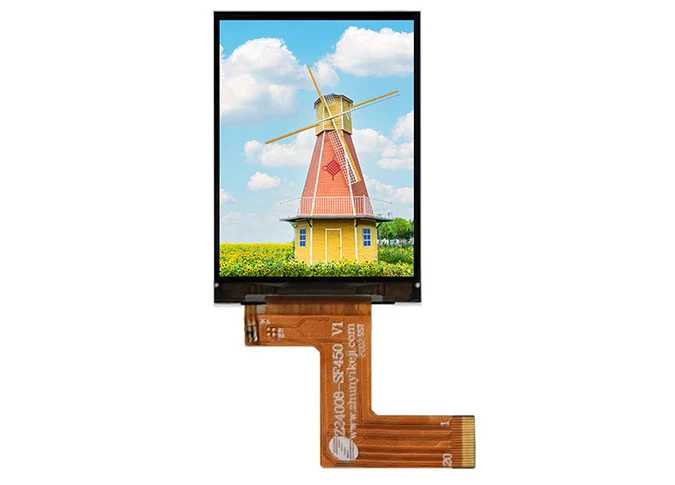

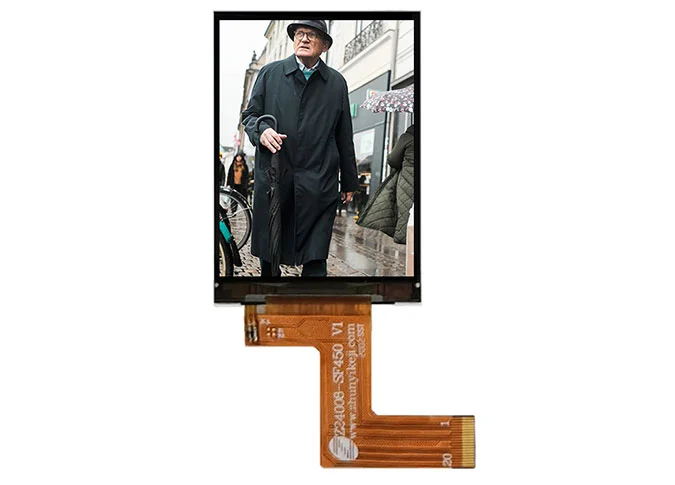

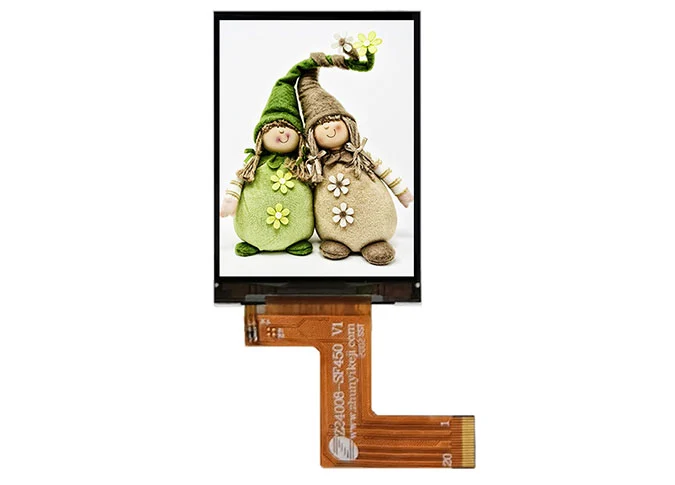

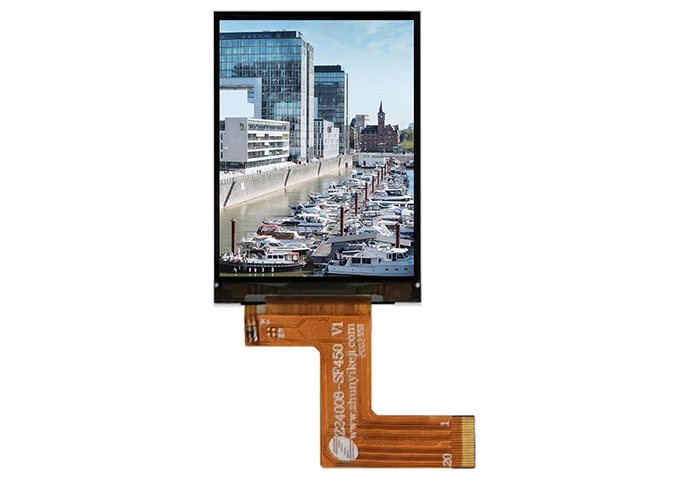

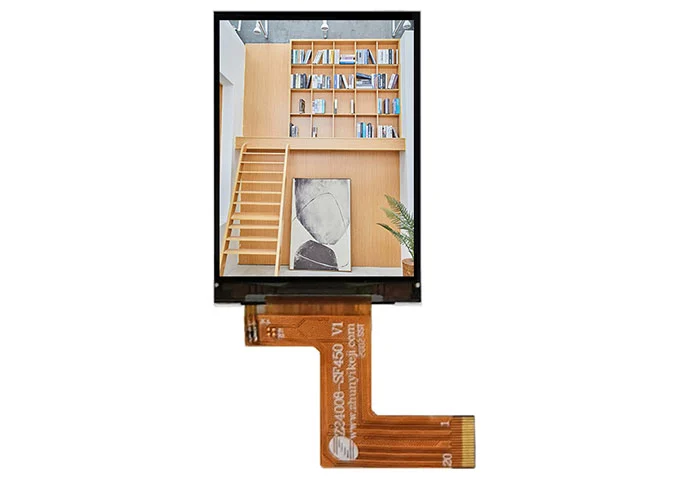

Z24006 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 240*320. Техника IPS (переключение в плоскости) делает этот 2,4-дюймовый ЖК-модуль более широким углом обзора. ЭтотПортативный ЖК дисплейЯвляется встроенной микросхемой драйвера ST7789V. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 300 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Как профессионалПроизводитель пользовательских ЖК дисплеев, Мы также можем настроить для вас.
Как ведущийКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
2,4-дюймовый ЖК-экран-это медицинский оксиметр, косметический инструмент, бытовой прибор, переводчик, музыкальный проигрыватель, умный дом, промышленность и т. Д.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

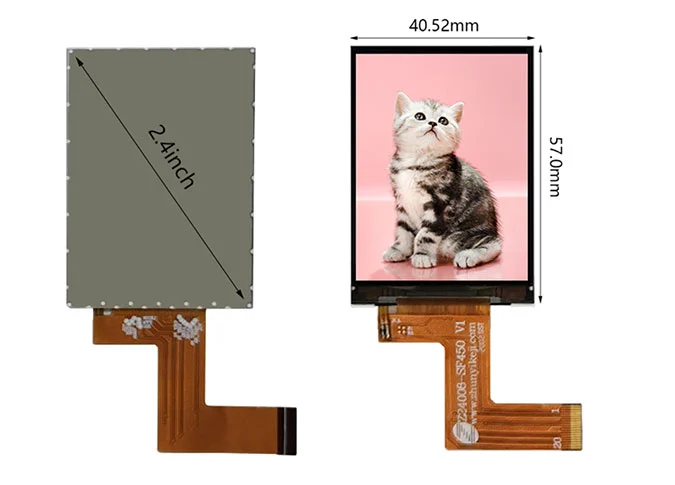

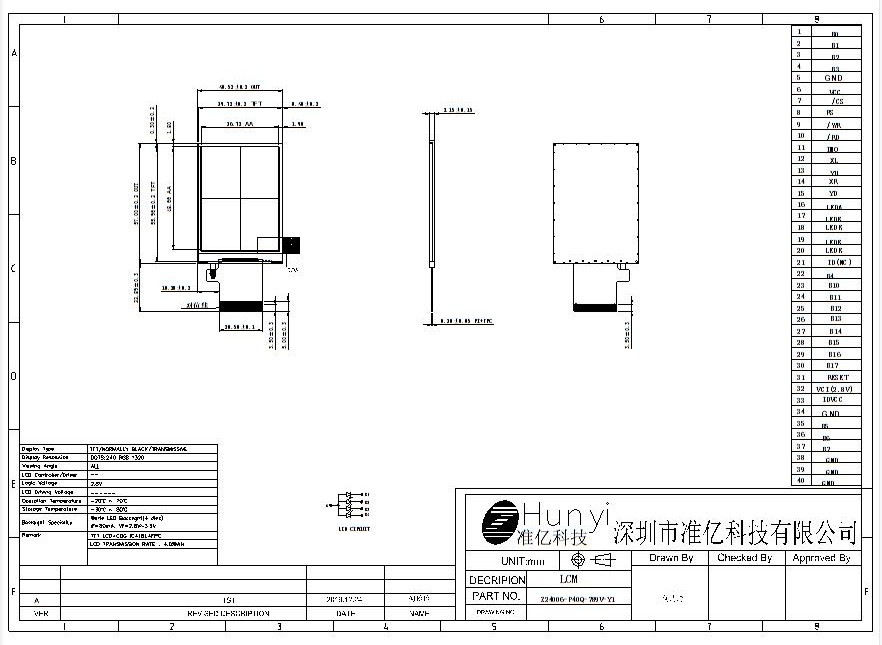

LCM Outline imension | 40.52 (W) * 57.00 (H) * 2.15 (T) | mm |
LCD Outline imension | 39.72 (W) * 55.96 (H) * 0.8 (T) | mm |
Active Atea | 36.72 * 48.96 | mm |
Pixel Pitch | 0.051 * 0.153 | mm |
Display Mode | Normal Black | |
Pixel Arrangment | R.G.B Stripe | |
Viewing Direction | Free | |
LCD Mode | a-Si TFT | |
Color Configuration | RGB | |
FPC Version | Z24002-P40Q V1 | |
IC Driver IC | -- | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 4 Parallel | |
Luminance | - | |
Weight |
PIN NO. | PIN DEF. | FUNCTION DEC. |
1 | B0 | MCU parallel interface data bus. |
2 | B1 | MCU parallel interface data bus. |
3 | B2 | MCU parallel interface data bus. |
4 | B3 | MCU parallel interface data bus. |
5 | GND | Ground |
6 | VCI | POWER SUPPLY (2.8V） |
7 | CS | Chip selection signal. |
8 | RS | Ground |
9 | WR | Write strobe signal. |
10 | RD | Read strobe signal. |
11 | IM0 | 8/16bit mode selection. |
12 | XL | No Connection. |
13 | YU | No Connection. |
14 | XR | No Connection. |
15 | YD | No Connection. |
16 | LED-A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | ID | No Connection. |
22 | B4 | MCU parallel interface data bus. |
23 | B10 | MCU parallel interface data bus. |
24 | B11 | MCU parallel interface data bus. |
25 | B12 | MCU parallel interface data bus. |
26 | B13 | MCU parallel interface data bus. |
27 | B14 | MCU parallel interface data bus. |
28 | B15 | MCU parallel interface data bus. |
29 | B16 | MCU parallel interface data bus. |
30 | B17 | MCU parallel interface data bus. |
31 | RESET | Reset Signal pin |
32 | VCI | POWER SUPPLY (2.8V） |
33 | IOVCC | I/O POWER SUPPLY (1.8V） |
34 | GND | Ground |
35 | B5 | MCU parallel interface data bus. |
36 | B6 | MCU parallel interface data bus. |
37 | B7 | MCU parallel interface data bus. |
38-40 | GND | Ground |
