Размер: 2,4 дюйма
Разрешение: 240*320
Интерфейс: MCU
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

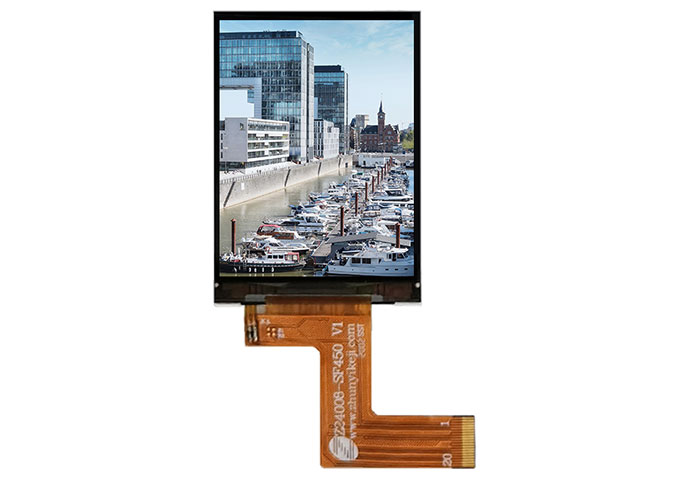

Z24008 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 240*320. Техника IPS (переключение в плоскости) делает этот 2,4-дюймовый ЖК-модуль более широким углом обзора. ЭтотОптовый экран дисплеяЯвляется встроенной микросхемой драйвера JD9852. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MCU, яркостью 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы также можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
НашиЗаводской модуль дисплеяУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
2,4-дюймовый ЖК-экран-это медицинский оксиметр, косметический инструмент, бытовой прибор, переводчик, музыкальный проигрыватель, умный дом, промышленность и т. Д.
Пункт | Основной дисплей | Единица |
Количество пикселей | 240 * РГБ * 320 | Пиксель |

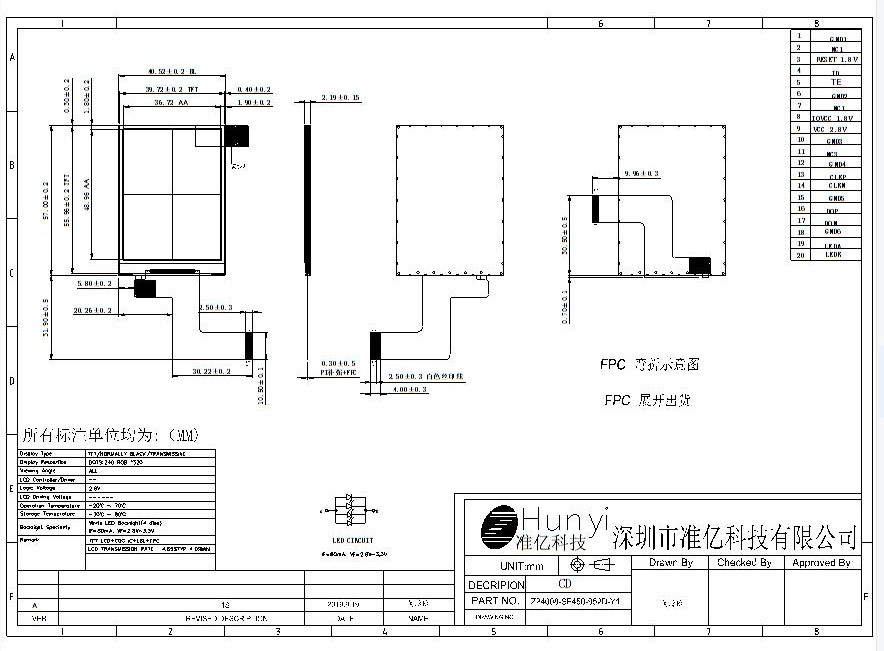

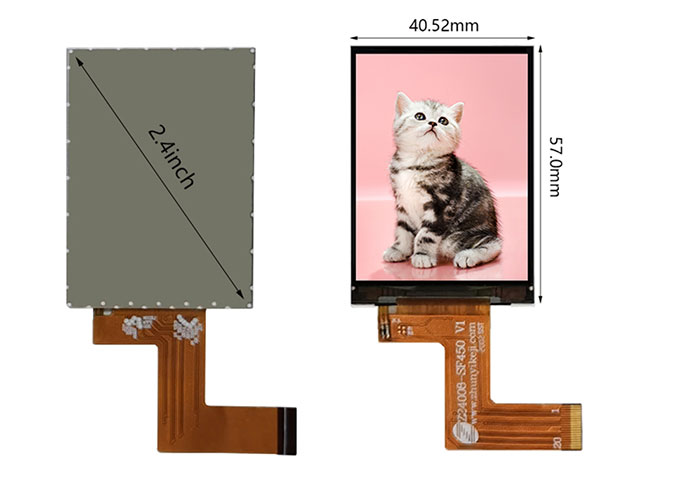

Габаритные размеры LCM | 40,52 (Ш) * 57,00 (В) * 2,19 (Т) | Мм |
LCD контура размер | 39,72 (Ш) * 55,96 (В) * 0,8 (Т) | Мм |
Активная область | 36,72*48,96 | Мм |
Шаг пикселя | 0051*0153 | Мм |
Режим отображения | Нормальная чернота | |
Расположение пикселей | R.G.B полоса | |
Направление просмотра | ВСЕ | |
Цветовая конфигурация | РГБ | |
Пропускание lcd | Тип: 4,65%; Мин: 4,0% | |
Коэффициент контрастности LCD | Тип: 1500; Минута: 1000 | |
Версия FPC | Z24008-SF450 V1 | |
Интерфейс | МИПИ | |
Рабочая температура | -20 ℃ ~ 70 ℃ | |
Температура хранения | -30 ℃ ~ 80 ℃ | |
Расположение подсветки | Параллель ЛЭД/4 | |
Яркость | - | |
Вес | - |
ПИН НЕТ. | ПИН ДЕФ. | ДЕФ ФУНКЦИИ. |
1 | Земля | Земля |
2 | НК | НК |
3 | ВИЭ | Вывод сброса (1,8 В) |
4 | Идентификатор | Идентификатор |
5 | ТЕ | Вырывая штифт с эффектом разрыва |
6 | Земля | Земля |
7 | НК | НК |
8 | ИОВКК (1,8) | ИСТОЧНИК ПИТАНИЯ ввода/вывода (1,8 В) |
9 | VCC (2,8) | ИСТОЧНИК ПИТАНИЯ (2,8 В) |
10 | Земля | Земля |
11 | НК | НК |
12 | Земля | Земля |
13 | CLKP | MIPI-DSI Входной контакт дифференциального сигнала CLOCK |
14 | Цлкн | MIPI-DSI Входной контакт дифференциального сигнала CLOCK |
15 | Земля | Земля |
16 | Д0п | MIPI-DSI Входные контакты дифференциального сигнала данных. (Лейн данных 0) |
17 | Д0н | MIPI-DSI Входные контакты дифференциального сигнала данных. (Лейн данных 0) |
18 | Земля | Земля |
19 | LED-A | ИСТОЧНИК ПИТАНИЯ + ДЛЯ СВЕТА |
20 | LED-K | ИСТОЧНИК ПИТАНИЯ-ДЛЯ ПОДСВЕТА |
