Размер: 2,8 дюйма
Разрешение: 240*320
Интерфейс ЖК-дисплея: SPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: ST7789T3
Сенсорный контроллер: GT911
Угол обзора: 12 часов
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

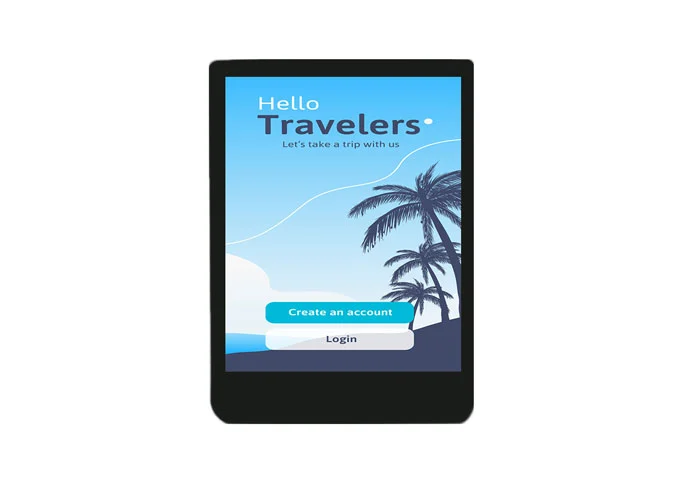

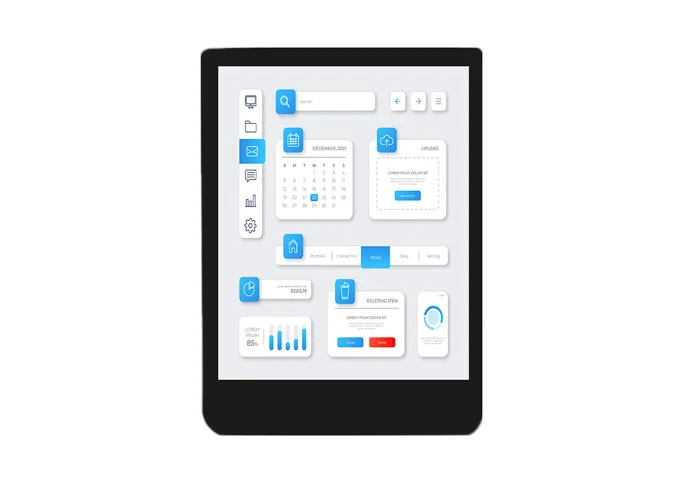

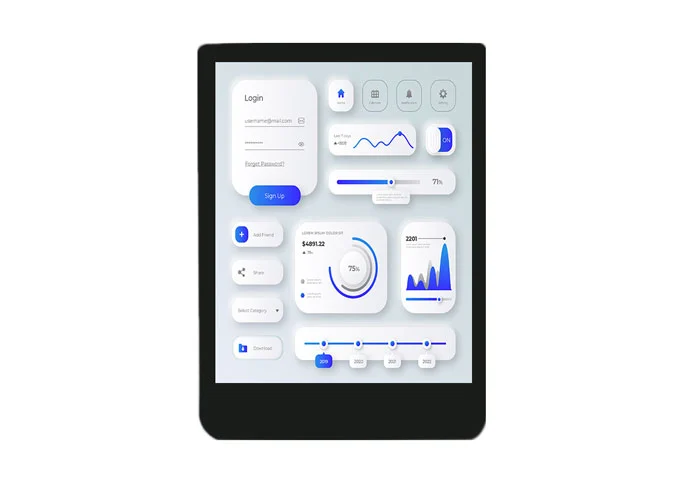

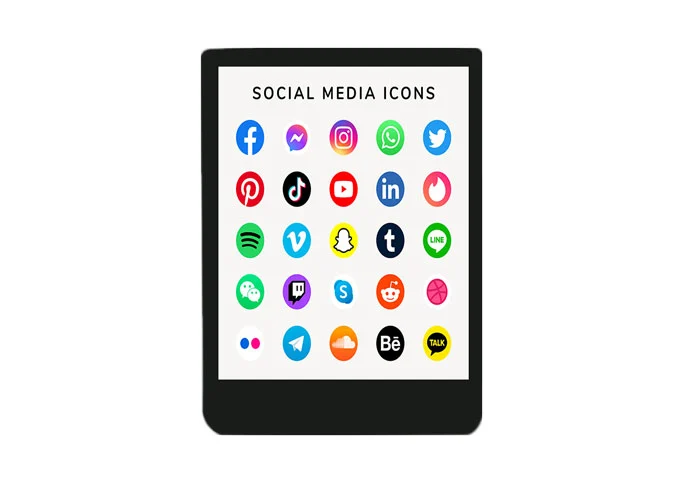

Z28003-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 240*320. Этот сенсорный TFT-дисплей представляет собой встроенную микросхему ЖК-драйвера ST7789T3 и сенсорный контроллер GT911. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсами SPI и I2C. Многоточечное касание.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакПоставщик ЖК дисплеев на заказ, Мы также можем настроить для вас.
НашиЗаводской модуль дисплеяУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 2,8-дюймовый сенсорный ЖК-экран, как типОптовый экран дисплея, Широко используется в медицинском оксиметре, косметическом инструменте, бытовой технике, переводчике, музыкальном проигрывателе, умном доме, промышленности, инфракрасном термометре, гематометре и т. д.

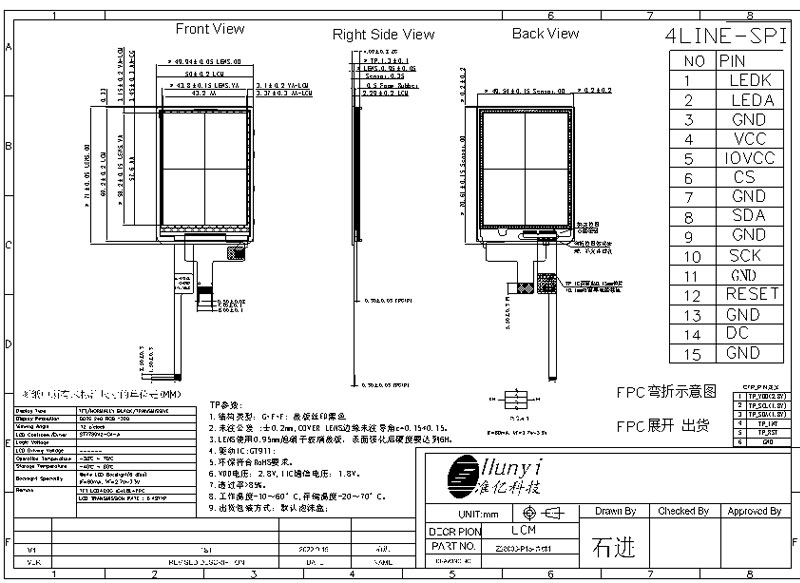

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.8 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 60 (H) × 180 (V) | um |
4 | CTP Outline Dimension (Without FPC） | 49.94 (W) × 71 (H) × 4.09 (T) | mm |
5 | LCD Outline Dimension | 46 (W) × 64.65 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 43.2 (W) × 57.6 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | ST7789T3-G4-1 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.4% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |
14 | FPC Version | Z28003-P15 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | Typ.: 300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY |
5 | IOVCC | POWER SUPPLY |
6 | CS | LCM SPI Chip Select PIN |
7 | GND | Ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | GND | Ground |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | DC | LCM Data/Command Control PIN |
15 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP-VDD | TP Input Power voltage (3.3V) |
2 | TP-SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
3 | TP-SDA | TP I2C data (SDA) data input (MOSI)(1.8) |
4 | TP-INT | TP Interrupt PIN |
5 | TP-RST | TP RESET PIN |
6 | GND | Ground |
