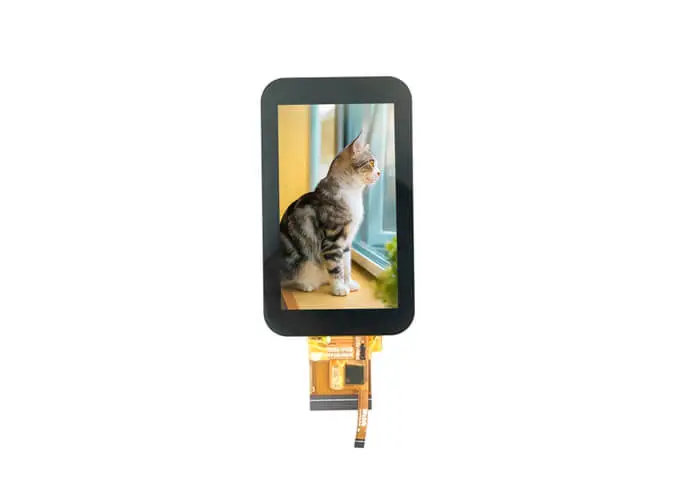

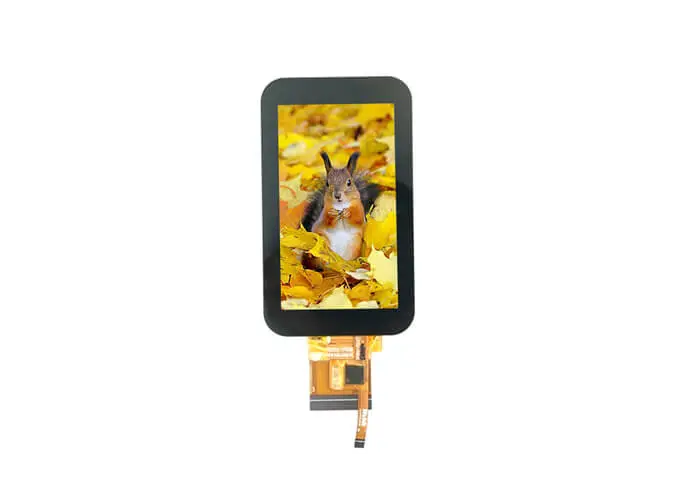

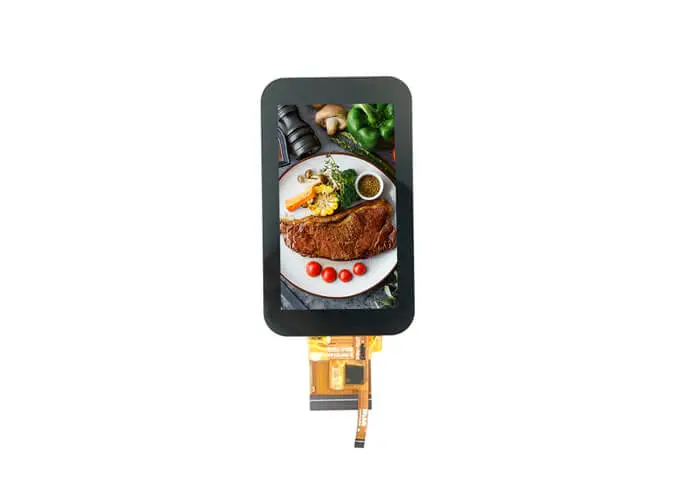

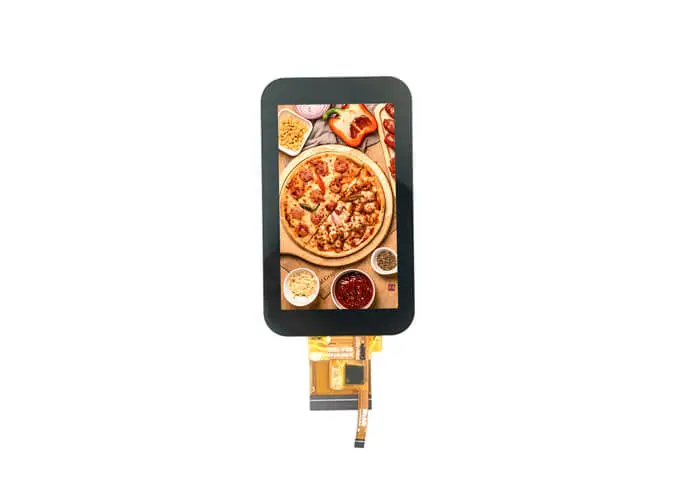

Размер: 3 дюйма
Разрешение: 480*854
Интерфейс ЖК-дисплея: SPI RGB
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: ST7701S
Сенсорный контроллер: GT911
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH
Z30010-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 480*854. Этот сенсорный TFT-дисплей представляет собой встроенную микросхему ЖК-драйвера ST7701S и сенсорный контроллер GT911. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсами SPI и I2C. Структура G, многоточечное касание.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакПроизводитель ЖК на заказ, Мы также можем настроить для вас.
Как один изПроизводители модулей tft lcd, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот экран касания ЛКД 3 дюймов широко использован в медицинском оксиметре, косметической аппаратуре, бытовом приборе, переводчике, музыкальном плеере,ЖК панель умного дома, Промышленность, инфракрасный термометр, гематометр и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 4.03 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30010-P40F-R V6 | - |
16 | Interface | RGB+SPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | 460 | nit |
21 | Weight | 0.029 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | VDD | TP Input Power voltage (3.3V) |
3 | INT | TP Interrupt PIN (3.3V) |
4 | SDA | TP I2C data (SDA) data input (MOSI)(3.3V) |
5 | SCL | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | RESET | TP RESET PIN (3.3V) |

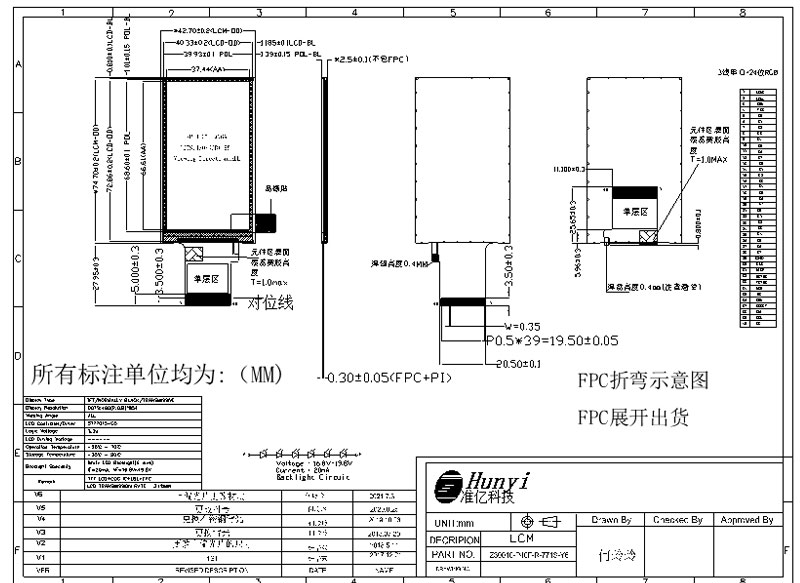

3.1 LCM

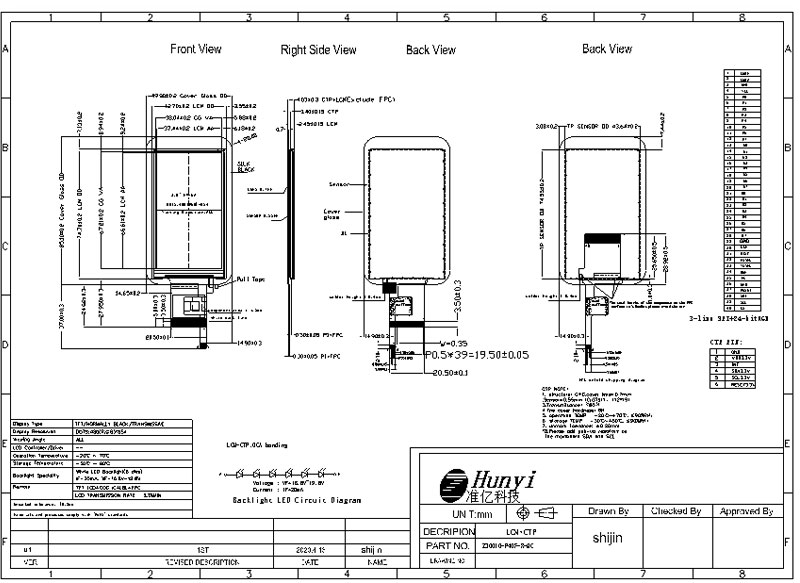

3.2 TLCM
