Размер: 3 дюйма
Разрешение: 480*854
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

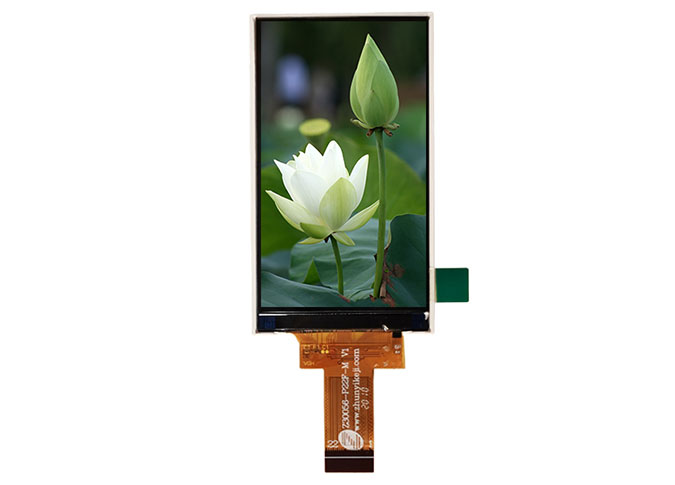

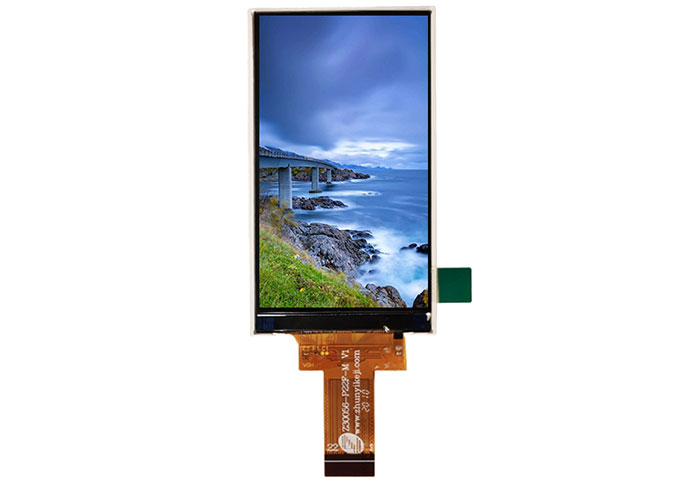

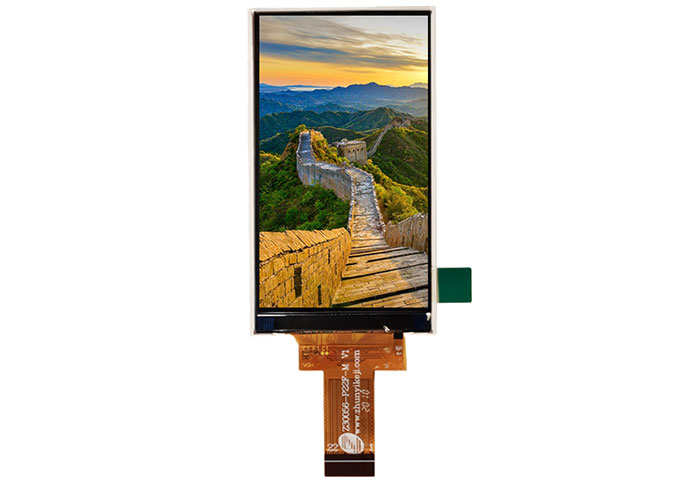

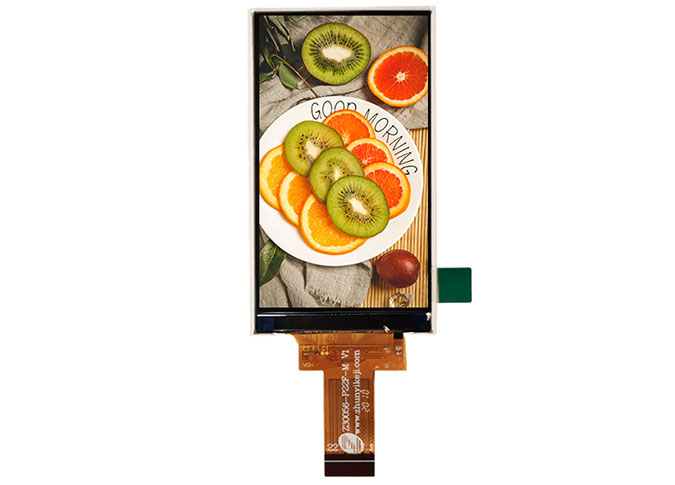

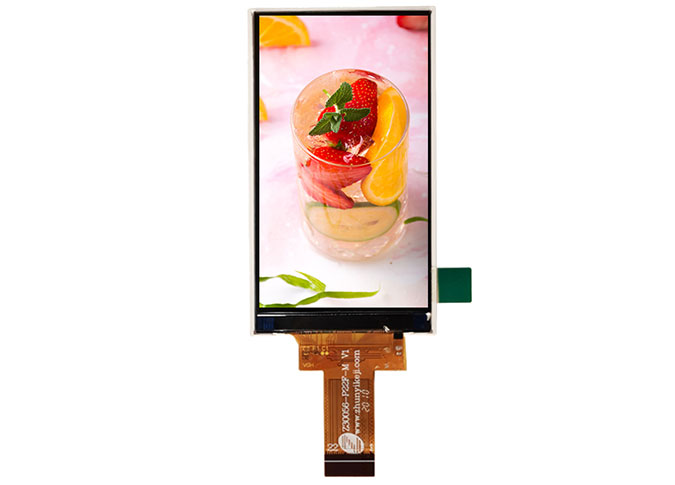

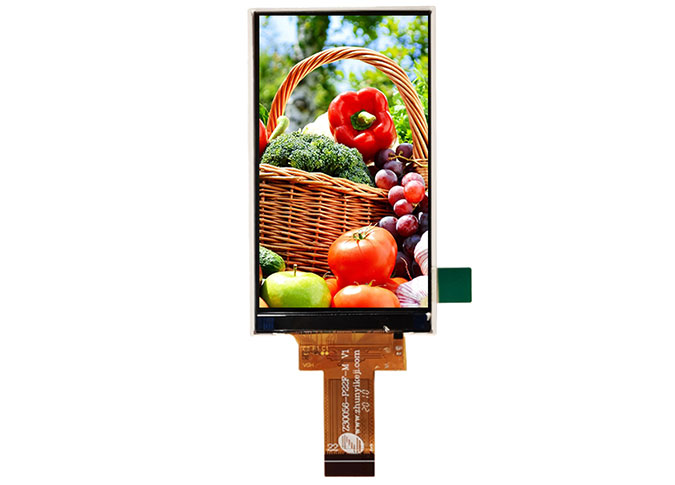

Z30056-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*854. Техника IPS (переключение в плоскости) делает это 3 дюймаКвадратный ЖК модуль TFTИметь более широкий угол обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера ST7701S. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьКитайский пользовательский ЖК дисплейДля вас.
КакКвадратная ЖК панель завод, Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей лькд прошел РОХС, аттестацию ДОСТИГАЕМОСТИ
3-дюймовый ЖК-экран TFTМедицинский, тире пришел, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, переводчик, музыкальный плеер, умный дом, промышленность и т. д.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

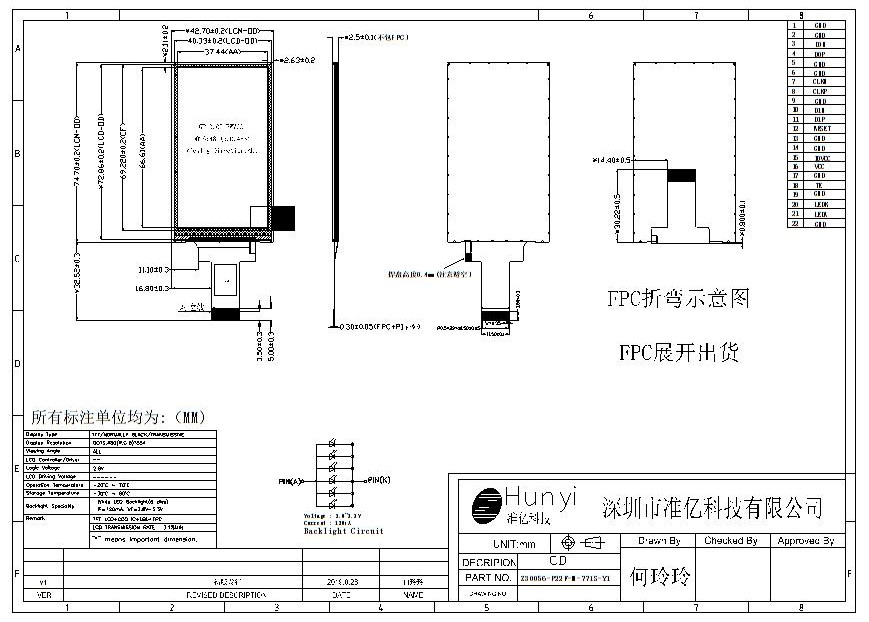

LCM Outline Dimension | 42.7 (W) * 74.7 (H) * 2.5 (T) | mm |
LCD Outline Dimension | 40.33 (W) * 72.86 (H) * 1.0 (T) | mm |
Active Area | 37.44 * 66.61 | mm |
Pixel Pitch | 0.026 * 0.078 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.5%; Min: 3.1% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z30056-P22F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | GND | Ground |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
5 | GND | Ground |
6 | GND | Ground |
7 | CLKN | MIPI-DSI CLOCK differential signal input pin |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | RES | Reset pin (1.8V） |
13 | GND | Ground |
14 | GND | Ground |
15 | IOVCC(1.8) | I/O POWER SUPPLY (1.8V） |
16 | VCC(2.8) | POWER SUPPLY (2.8V） |
17 | GND | Ground |
18 | TE | Serves TE (Tearing Effect ) pin on MPU interface |
19 | GND | Ground |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
22 | GND | Ground |
