Размер: 3 дюйма
Разрешение: 480*854
Интерфейс: SPI RGB
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

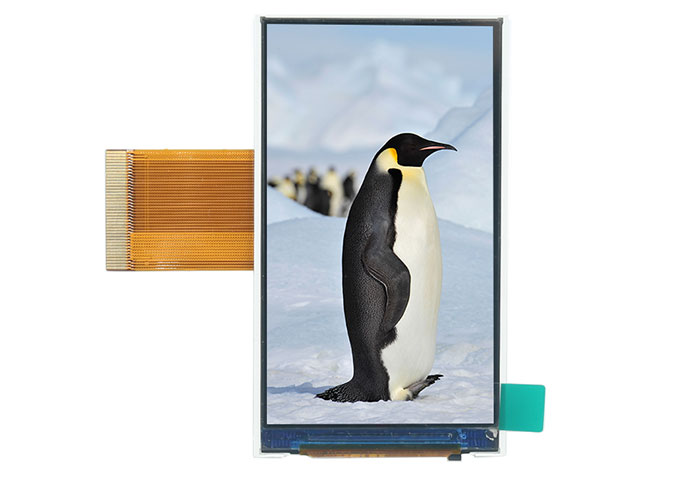

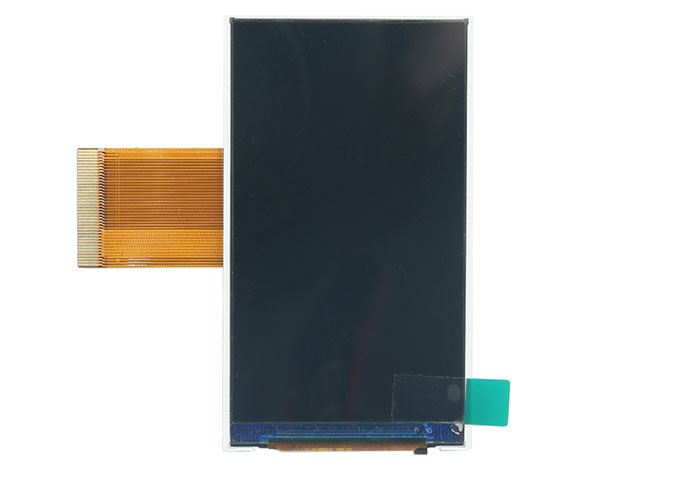

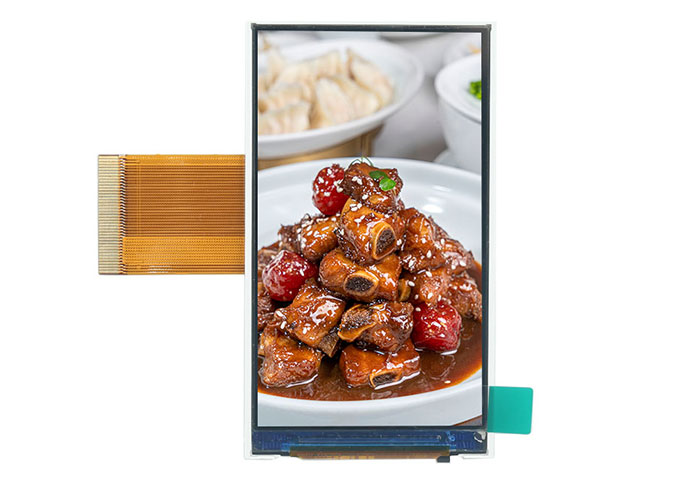

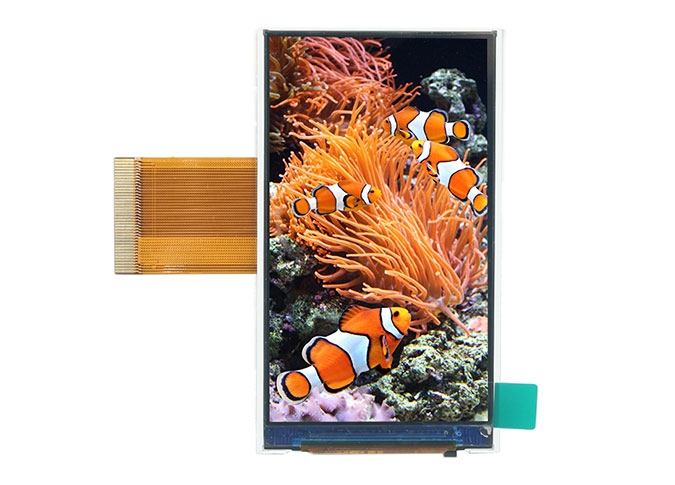

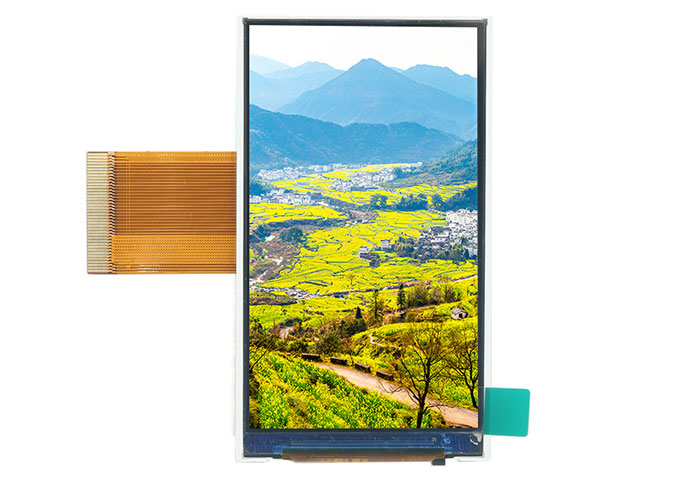

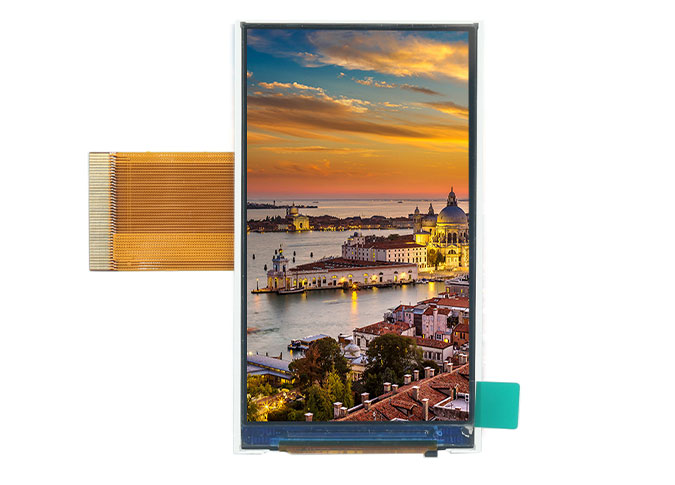

Z30078-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 3-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплейКвадратный TFT дисплейЯвляется встроенной микросхемой драйвера JD9161Z. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 480 кд/м². Квадратный TFT-дисплей
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеПроизводитель ЖК на заказ, Мы также можем настроить для вас.
НашиЗавод ЖК модулейУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
3-дюймовый ЖК-экран медицинский, тире пришел, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, инфракрасная температура, переводчик, музыкальный плеер, умный дом, промышленность и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

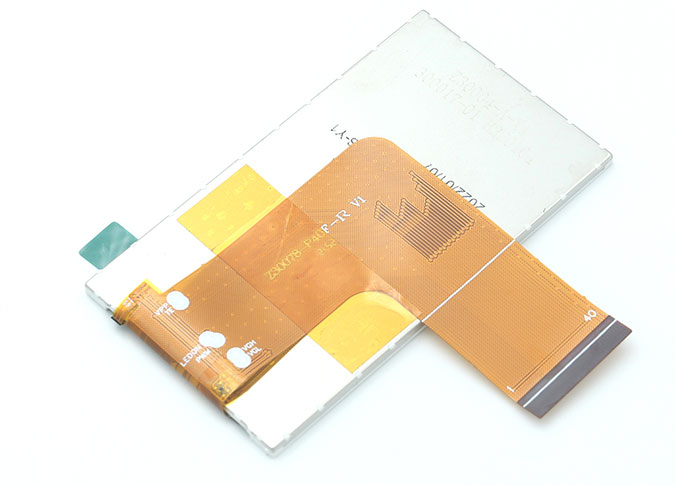

14 | FPC Version | Z30078-P40F-R V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
4-13 | GND | Ground |
14 | VCYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOCTLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-22 | R0-R4 | DARA BUS |
23-28 | G0-G5 | DATA BUS |
29-33 | B0-B4 | DATA BUS |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (2.8V/3.3V） |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
