Размер: 3 дюйма
Разрешение: 480*854
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

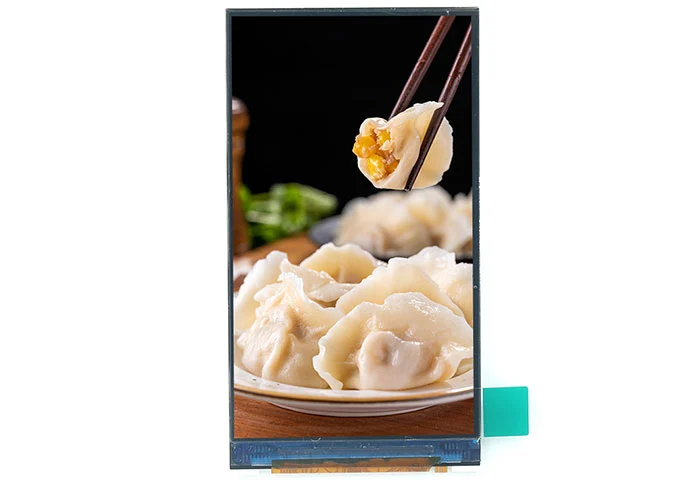

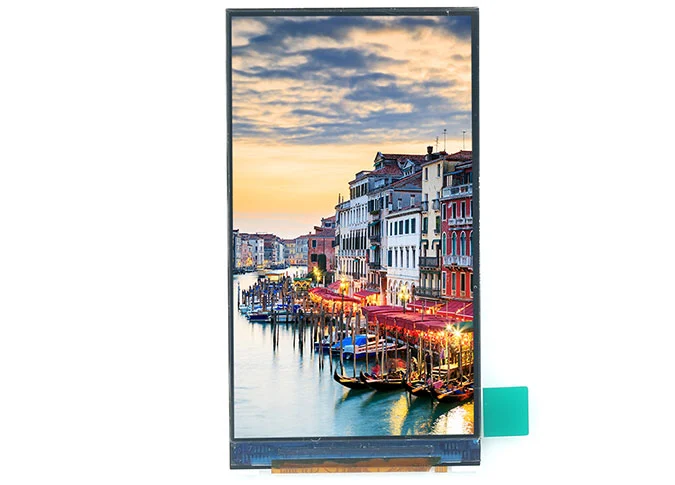

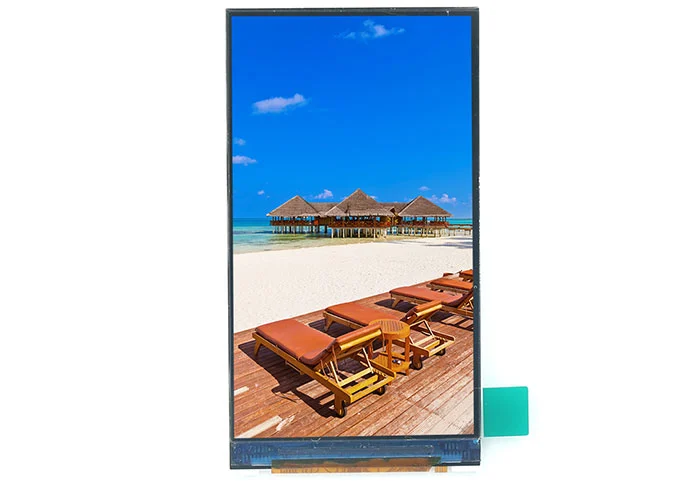

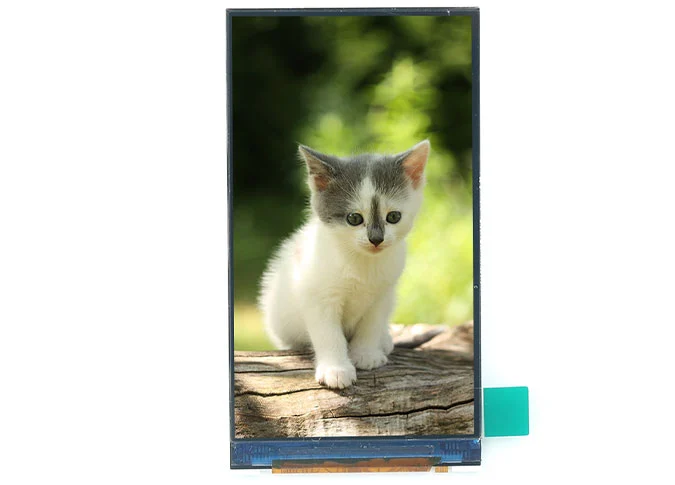

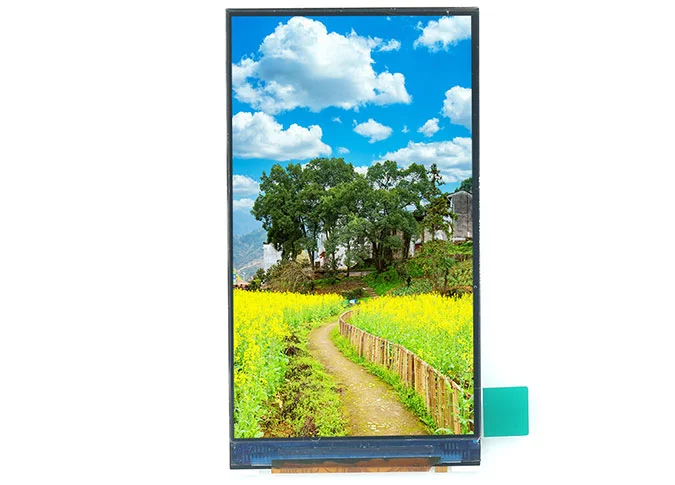

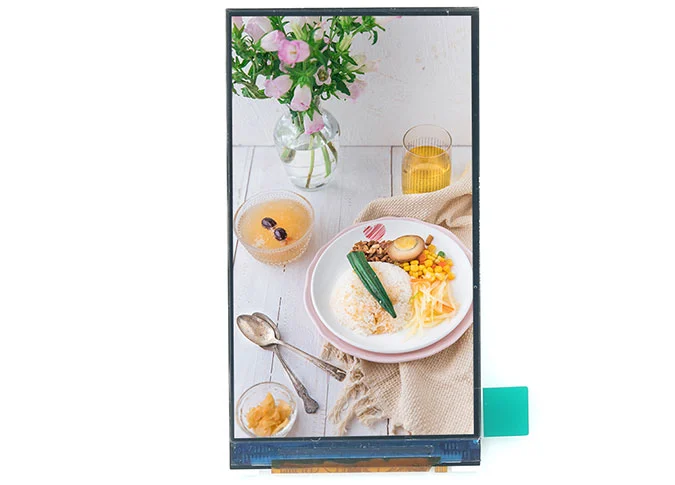

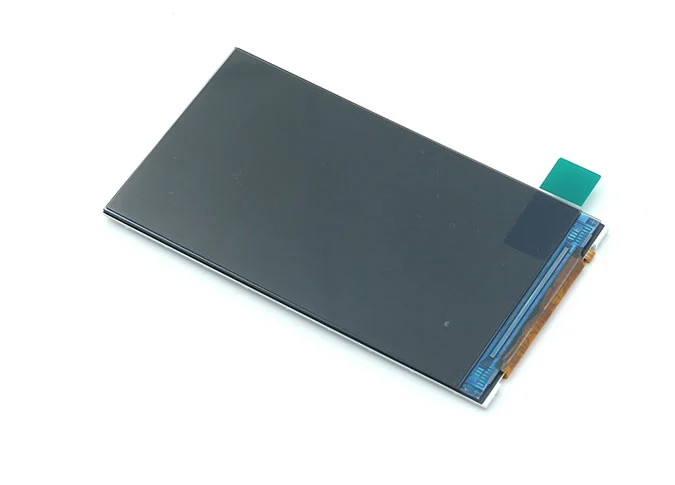

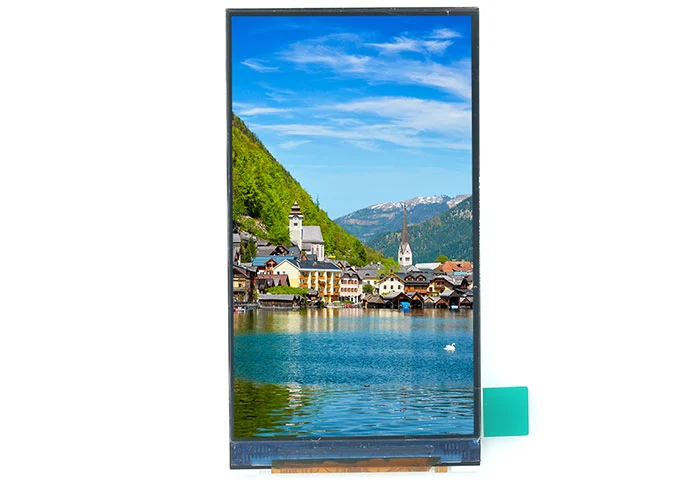

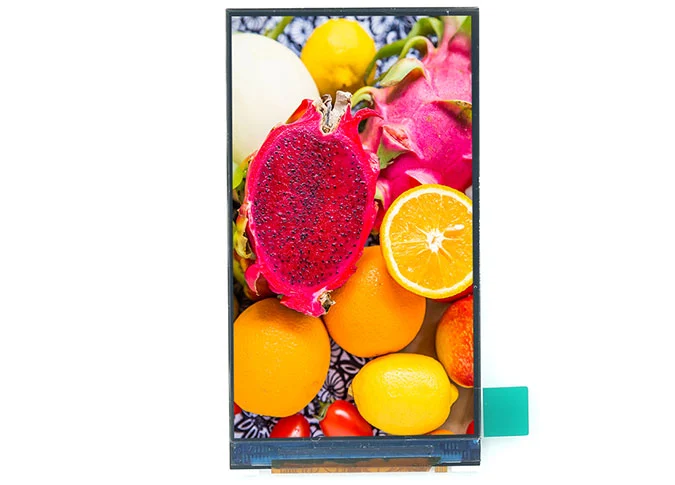

Z30083-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 3-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера JD9161Z. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 500 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеКитай пользовательский производитель LCD, Мы также можем настроить для вас.
КакКитай поставщик ЖК дисплей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
3 дюймаКвадратный ЖК экранМедицинский, тире пришел, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, инфракрасная температура, переводчик, музыкальный плеер, умный дом, промышленность и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

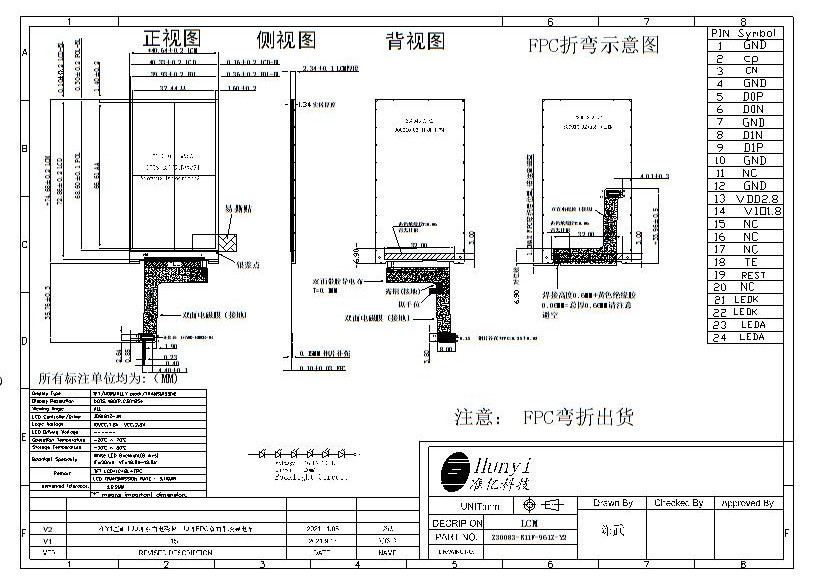

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) × 2.34 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

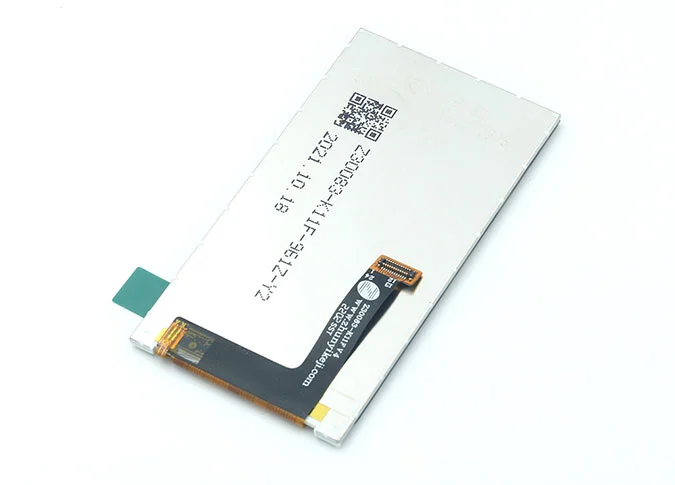

14 | FPC Version | Z30083-K11F V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 470 | nit |
20 | Weight | 0.015 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | CP | Positive MIPI differential CLOCK input |
3 | CN | Negative MIPI differential CLOCK input |
4 | GND | Ground |
5 | D0P | Positive MIPI differential data input |
6 | D0N | Negative MIPI differential data input |
7 | GND | Ground |
8 | D1P | Positive MIPI differential data input |
9 | D1N | Negative MIPI differential data input |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | VDD2.8 | POWER SUPPLY (2.8V） |
14 | VIO1.8 | I/O POWER SUPPLY (1.8V） |
15-17 | NC | No Connection |
18 | TE | Tearing Effect PIN |
19 | REST | LCM RESET PIN |
20 | NC | No Connection |
21-22 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
23-24 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
