Размер: 3,2 дюйма
Разрешение: 240*320
Интерфейс: 4 линии SPI
Драйвер IC: ILI9341
Угол обзора: 12 часов
Яркость: 300 нит
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

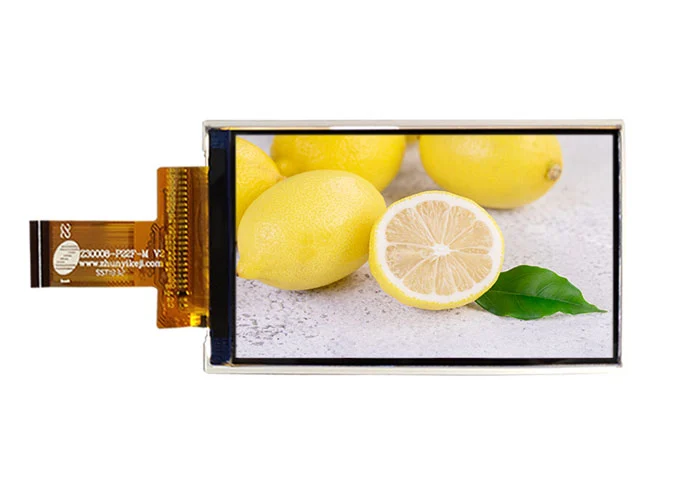

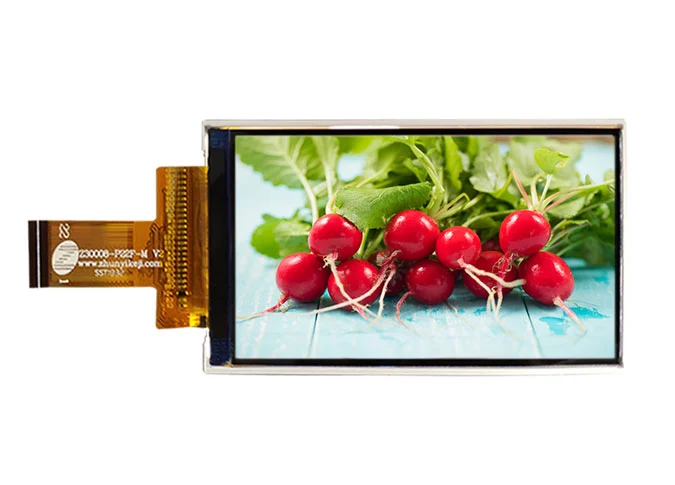

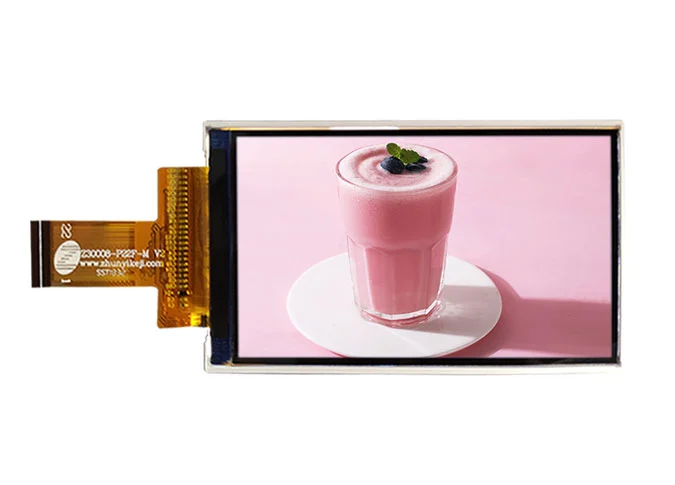

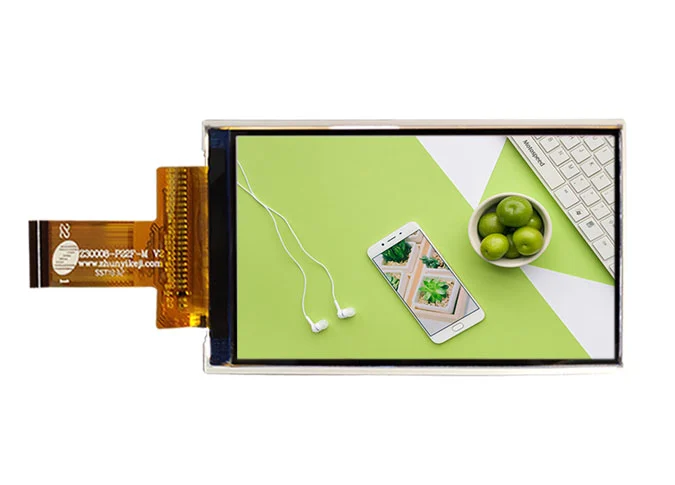

Z32015-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 240*320. ЭтотОптовый ЖК дисплейЯвляется встроенной ИС драйвера ILI9341. Этот ЖК-модуль a-Si TFT имеет интерфейс SPI, яркость 300 кд/м². Угол обзора 12 часов.
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы также можем предоставитьПользовательский модуль дисплея lcdДля вас.
НашиЗаводской модуль дисплеяУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
3,2-дюймовый ЖК-экран-это медицинский оксиметр, косметический инструмент, бытовой прибор, переводчик, музыкальный проигрыватель, умный дом, промышленность, инфракрасный термометр, гематометр и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.2 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V） | um |

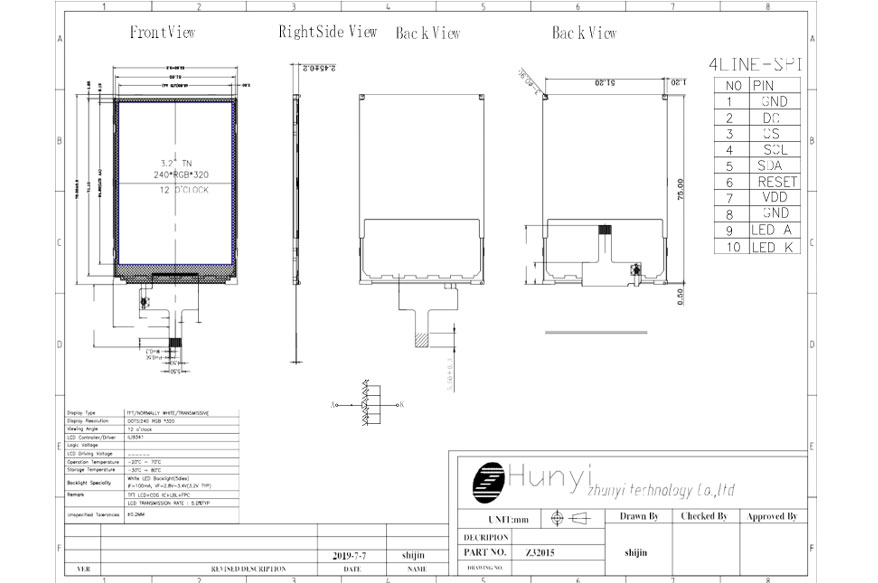

4 | LCM Outline Dimension (Without FPC） | 53.6 (W) ×76.0 (H) ×2.45 (T) | mm |
6 | LCD Active Area | 48.6 (W) × 64.8 (H) | mm |
7 | View Direction (Gray Inversion) | 12 o'clock. | - |
8 | Driver IC | ILI9341 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 350 | - |
14 | FPC Version | Z32015-P10 V1 | - |
15 | Interface | 4 line SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 5 Parallel (5 lights in total) | - |
19 | Luminance | Typ.:300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Power ground |
2 | RS | Display data/command selection pin |
3 | CS | Chip selection pin |
4 | SCL | |
5 | SDA | Spi interface input/output pin |
6 | RESET | This signal will reset the device and it must be applied to properly |
7 | VDD | Power supply for digitial circuit |
8 | GND | Power ground |
9 | LEDA | Power for LED back light anode |
10 | LEDK | Power for LED back light cathode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
