З34001 3,4 интерфейс 500кд/м2 квадрата СПИ РГБ панели дюйма 480*480 ИПС ЛКД

  • Размер: 3,4 дюйма

  • Разрешение: 480*480

  • Интерфейс: SPI RGB/MIPI

  • Угол обзора: IPS

  • Яркость: 500 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

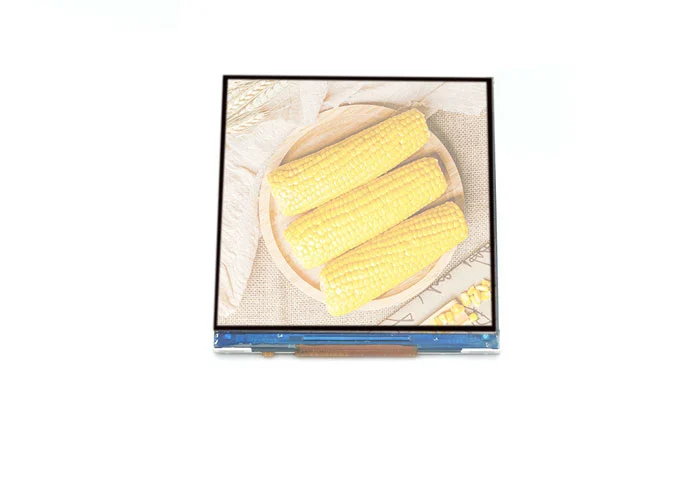

square tft display
square tft display

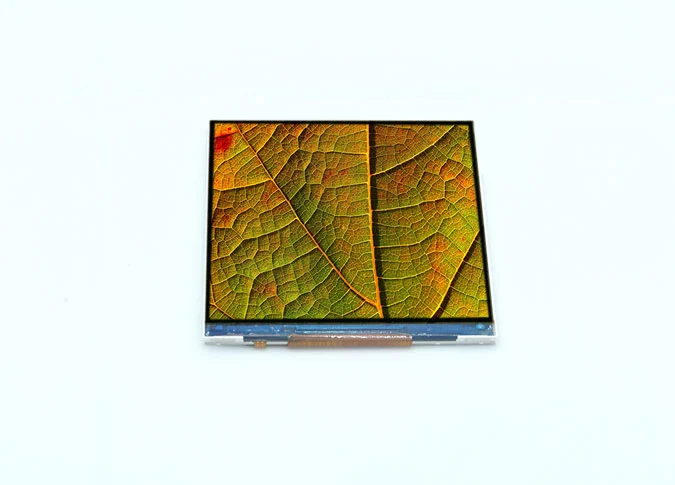

square lcd panel

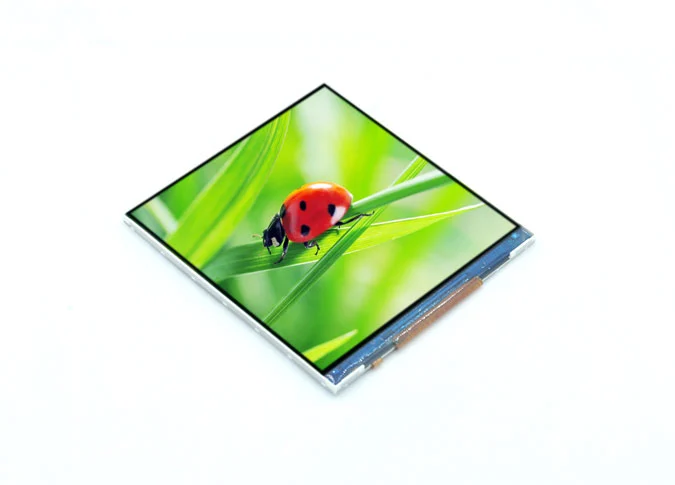

square lcd
square lcd display

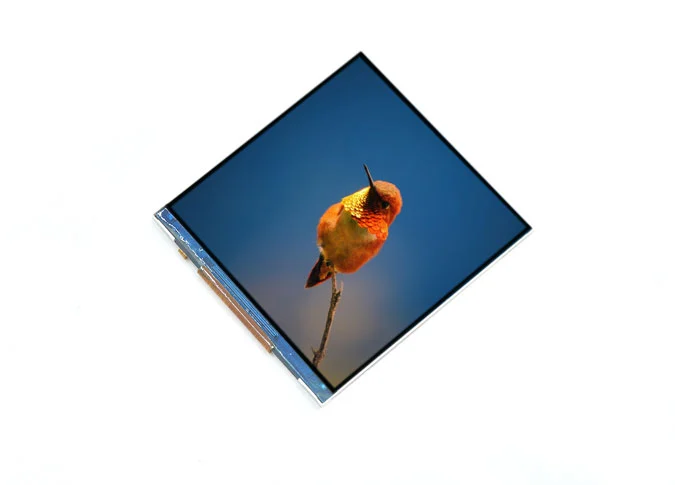

square lcd screen

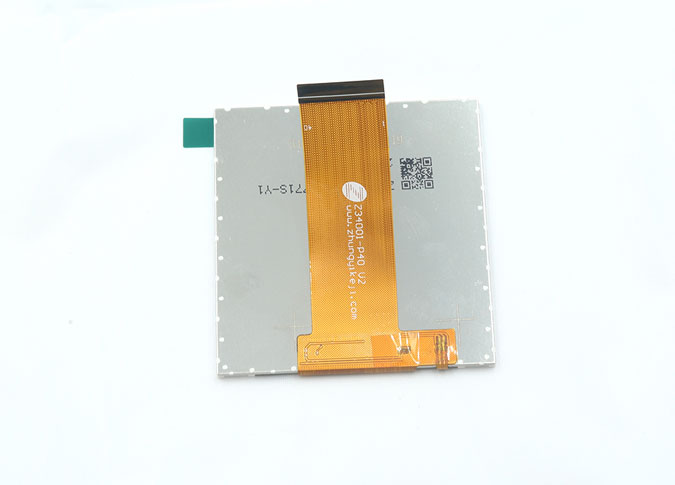

square tft display

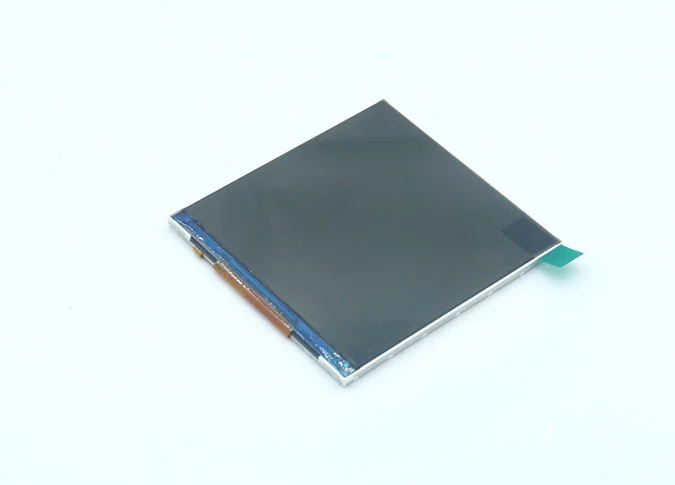

square tft

Обзор Z34001 3,4 дюйма 480*480 IPS ЖК-панель Площадь SPI RGB Интерфейс 500cd/m2

1

Z34001 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 480*480. Технология IPS (переключение в плоскости) делает этот 3,4-дюймовый ЖК-модуль более широким углом обзора. ЭтотКвадратная ЖК панельЯвляется встроенной микросхемой драйвера ST7701S. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом MIPI/SPI RGB, яркость 500 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качестве ведущегоПроизводитель ЖК экранов на заказ, Мы также можем настроить для вас.

3

НашиКитай ЖК экран заводУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

Квадратный ЖК-экран 3,4 дюйма-это умный переключатель, тире, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, инфракрасная температура, переводчик, музыкальный плеер, умный дом, промышленный портативный компьютер, открытый и т. Д.

General Specifications 3.4 Inch 480*480 IPS LCD Panel Square SPI+RGB Interface 500cd/m2


No.

Item

Specification

Unit

1

Display Size (Diagonal)

3.4

inch

2

Display Resolution

480 (H) × RGB × 480 (V)

pixels

3

Pixel Pitch

42 (H) × 126 (V)

um

4

LCM Outline Dimension

(Without FPC)

65.72 (W) × 69.64 (H) × 2.45 (T)

mm

5

LCD Outline Dimension

64.32 (W) × 67.84 (H) × 0.8 (T)

mm

6

LCD Active Area

60.48 (W) × 60.48 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

ST7701S-G5

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 5.3% Min: 4.5%

-

13

LCD Contrast Ratio

Typ.: 1000 Min: 800

-

14

FPC Version

Z34001-A-X1

-

15

Interface

MIPI/RGB+SPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/6 Series 2 Parallel (12 lights in total)

-

19

Luminance

500

nit

20

Weight

0.021

kg


Interface Definition Description 3.4 Inch 480*480 IPS LCD Panel Square SPI+RGB Interface 500cd/m2


2.1 MIPI


PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

2

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

3

VCC

POWER SUPPLY (3.3V)

4

GND

Ground

5

D0N

Negative MIPI differential data input

6

D0P

Positive MIPI differential data input

7

GND

Ground

8

CLKN

Negative MIPI differential CLOCK input

9

CLKP

Positive MIPI differential CLOCK input

10

GND

Ground

11

D1N

Negative MIPI differential data input

12

D1P

Positive MIPI differential data input

13-33

GND

Ground

34

RESET

LCM RESET PIN

35-37

GND

Ground

38

VCC

POWER SUPPLY (3.3V)

39

GND

Ground

40

VCC

POWER SUPPLY (3.3V)

RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on.


2.2 RGB+SPI


PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

2

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

3

VCC

POWER SUPPLY (3.3V)

4-13

GND

Ground

14

VSYNC

Vertical sync. Signal in RGB I/F.

15

HSYNC

Horizontal sync. Signal in RGB I/F.

16

DOTCLK

Pixel clock signal in RGB I/F

17

DE

Data enable signal in RGB I/F DE mode.

18-33

DB0-DB15

Data bus (DB0-DB4: B0-B4, DB5-DB10: G0-G5, DB11-DB15: R0-R5)

34

RESET

LCM RESET PIN

35

CS

Chip Select input PIN

36

SCL

LCM SPI clock (SCL) clock (SCLK)

37

SDA

LCM SPI data (SDA) data input (MOSI)

38

GND

Ground

39

VCC

POWER SUPPLY (3.3V)

40

GND

Ground


Mechanical Drawing 3.4 Inch 480*480 IPS LCD Panel Square SPI+RGB Interface 500cd/m2


Mechanical Drawing 3.4 Inch 480*480 IPS LCD Panel Square SPI+RGB Interface 500cd/m2
