Размер: 3,4 дюйма
Разрешение: 480*480
Интерфейс: SPI RGB/MIPI
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

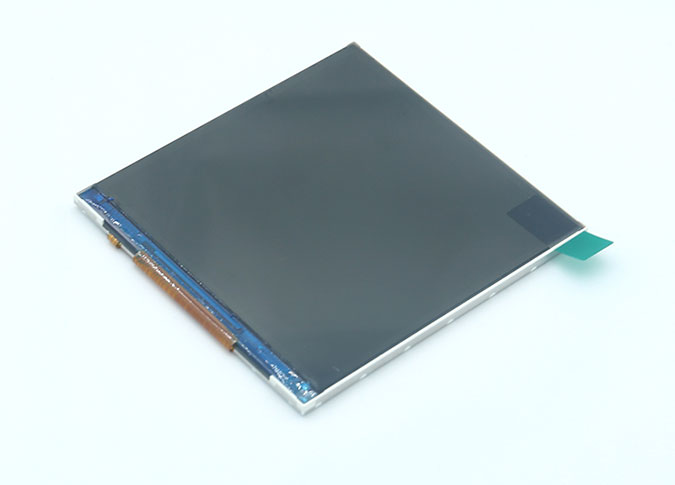

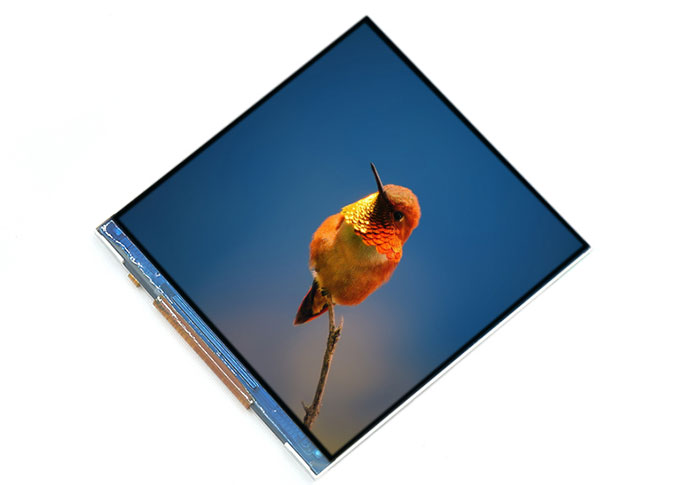

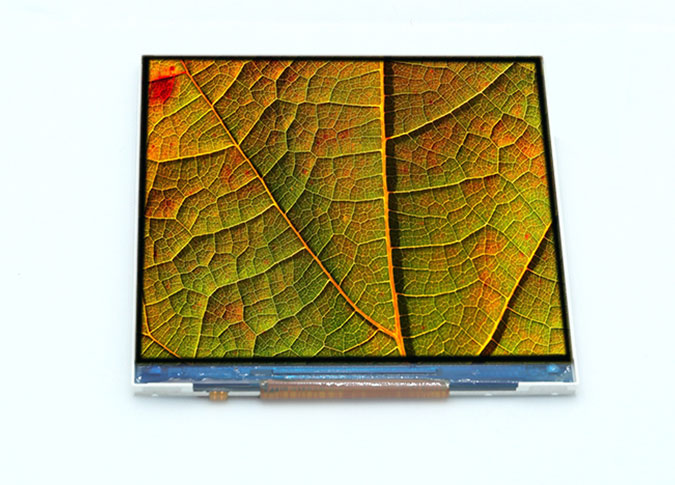

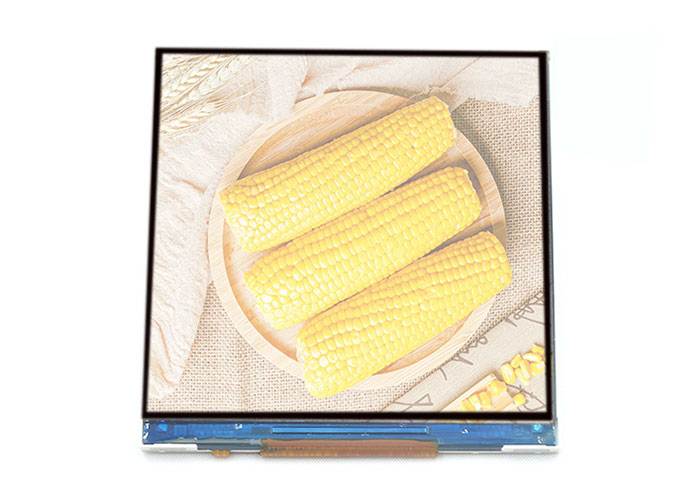

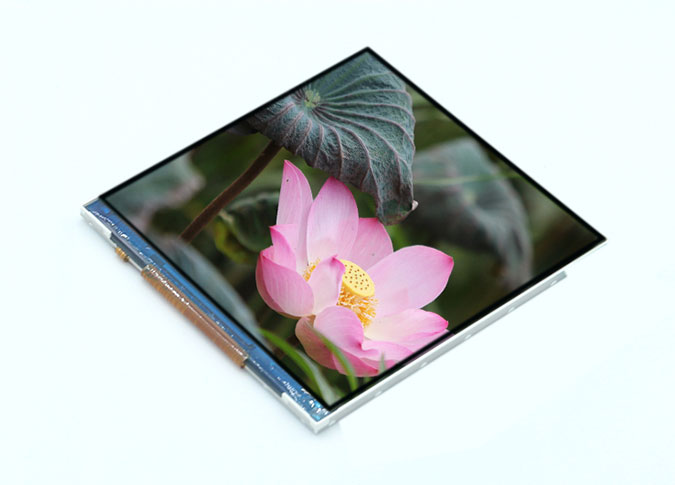

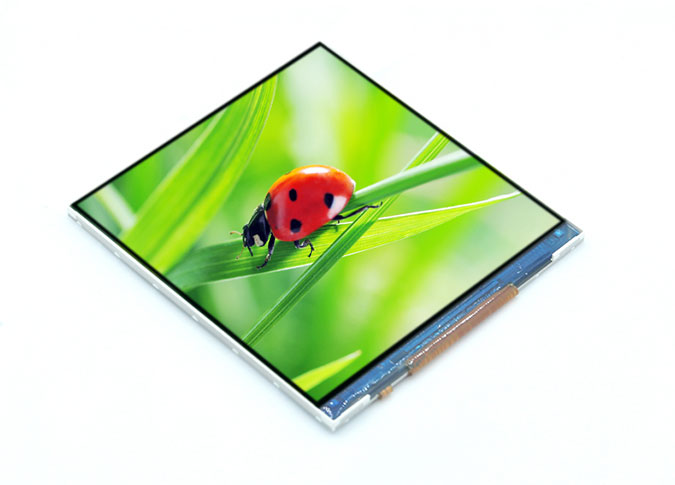

Z34001 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 480*480. Технология IPS (переключение в плоскости) делает этот 3,4-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплейКвадратная ЖК панель TFTЯвляется встроенной микросхемой драйвера ST7701S. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом MIPI/SPI RGB, яркость 500 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы также можем настроить для вас.
КакПоставщик квадратных ЖК модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
3,4 дюймаКвадратная ЖК панель TFTЭто smart switchl, dash пришел, POS, игровой плеер, косметический инструмент, бытовой прибор, сканер QRcode, инфракрасная температура, переводчик, музыкальный плеер, умный дом, промышленный портативный, открытый и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.4 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 42 (H) × 126 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.72 (W) × 69.64 (H) ×2.45 (T) | mm |
5 | LCD Outline Dimension | 64.32 (W) × 67.84 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 60.48 (W) × 60.48 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.3% Min: 4.5% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

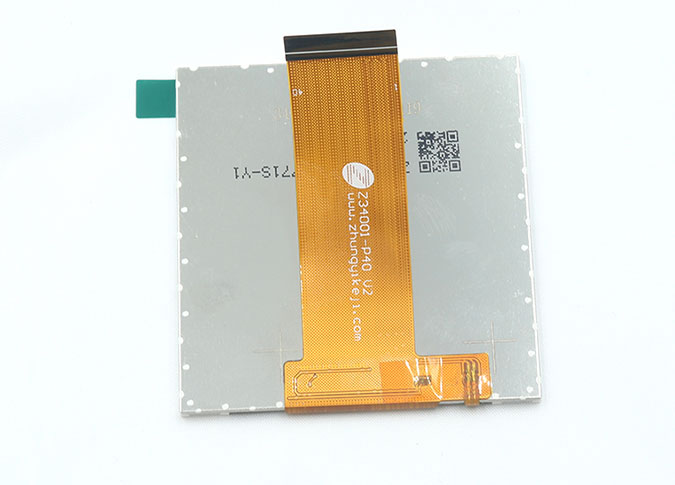

14 | FPC Version | Z34001-A-X1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 500 | nit |
20 | Weight | 0.021 | kg |
MIPI
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY（3.3V） |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V） |
39 | GND | Ground |
40 | VCC | POWER SUPPLY (3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
RGB+SPI
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus (DB0-DB4:B0-B4,DB5-DB10:G0-G5,DB11-DB15:R0-R5) |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (3.3V） |
40 | GND | Ground |
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
