Размер: 3,5"
Разрешение: 480*800
Интерфейс ЖК-дисплея: SPI RGB
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: ST7701S
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001,IATF16949,ROHS,REACH

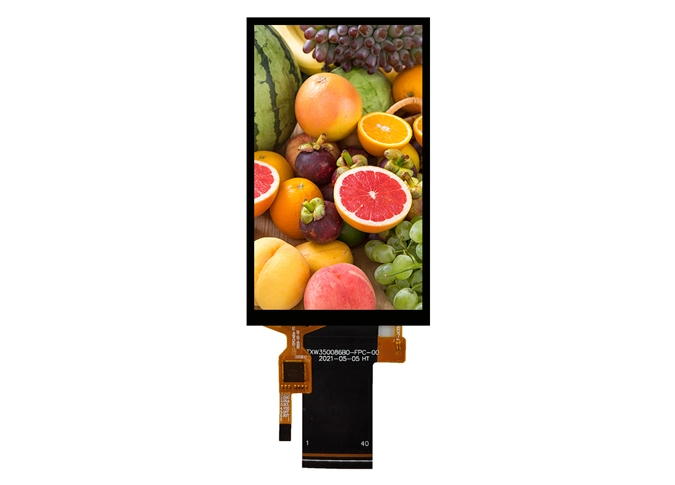

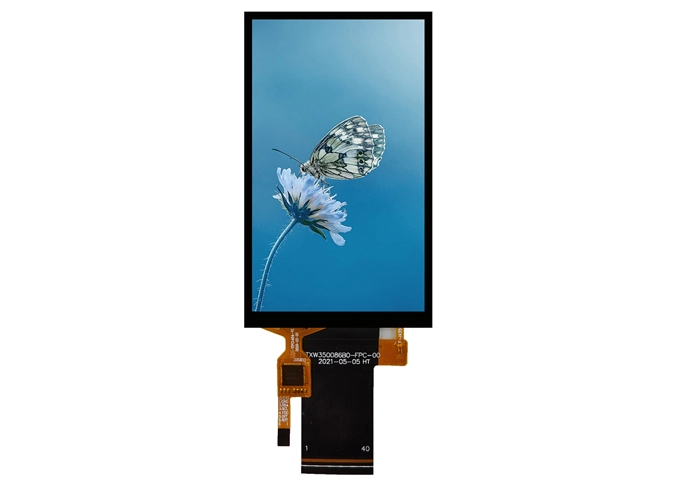

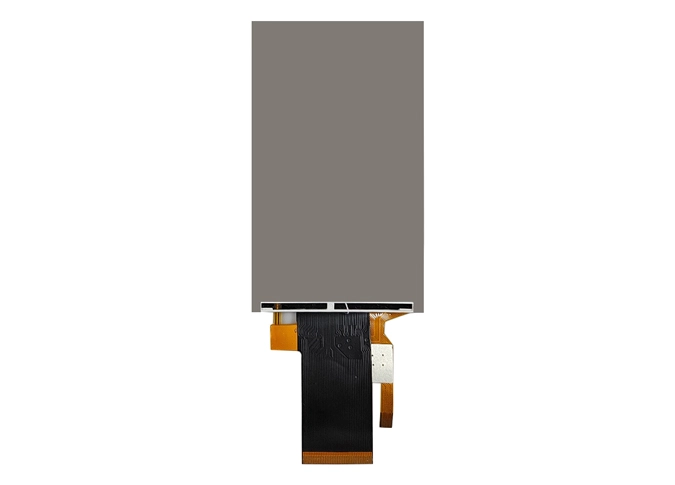

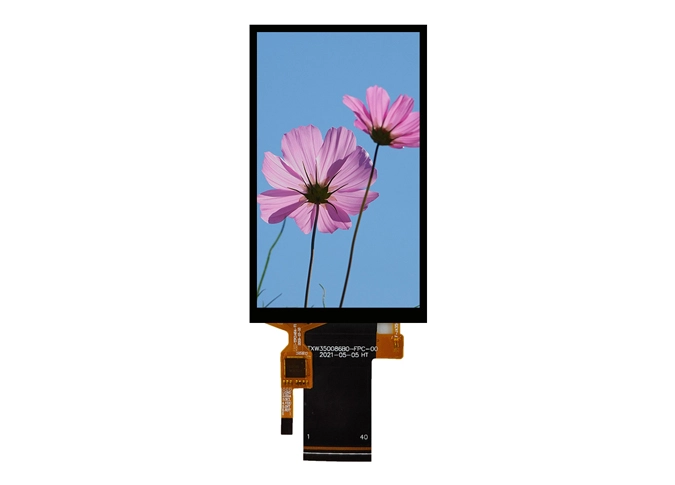

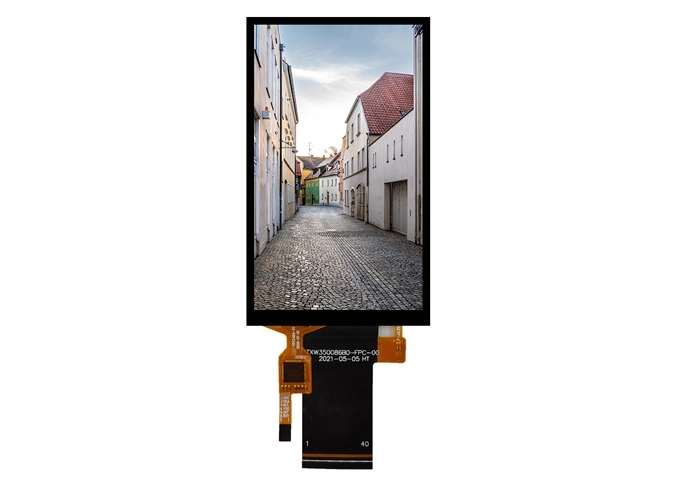

Z35032-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 480*800. Этот сенсорный TFT-дисплей представляет собой встроенную микросхему ЖК-драйвера ST7701S. Этот ЖК-дисплей a-Si TFTКитайский модуль сенсорной панелиПоставляются с интерфейсом SPI RGB и I2C.
Если у вас есть особые требования, такие как драйвер IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., Мы можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей лькд прошел РОХС, аттестацию ДОСТИГАЕМОСТИ
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 480(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 94.5(H) × 94.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 50. 1(W) ×85.8 (H) ×2. 1 (T) | mm |
5 | LCD Outline Dimension | 48.96 (W) × 83.20 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 45.36 (W) ×75.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.5% Min:4.05% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min:800 | - |
14 | FPC Version | - | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 1 Parallel (7lights in total) | - |
19 | Luminance | - | nit |
20 | Weight | 0.017 |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GNG | Ground |
4 | VCC | POWER SUPPLY (2.8V/3.3V) |
5- 13 | GND | Ground |
14 | VS (VSYNC) | Vertical sync. Signal in RGB I/F. |
15 | HS(HSYNC) | Horizontal sync. Signal in RGB I/F. |
16 | DCLK | Dot clock signal for RGB interface operation. |
17 | DE | Data enable signal for RGB interface operation. |
18-22 | DB0-DB4 | BLUE DATA |
23-28 | DB5-DB10 | GREEN DATA |
29-33 | DB11-DB15 | RED DATA |
34 | RST | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | IOVCC | I/O POWER SUPPLY |
39 | GND | Ground |
40 | IOVCC | I/O POWER SUPPLY |
RST voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | CTP-GND | Ground(3.3V) |
2 | SDA(3.3V) | TP I2C data (SDA) data input (MOSI)(3.3V) |
3 | SCL(3.3V) | TP I2C clock (SCL) clock (SCLK)(3.3V) |
4 | VDD(3.3V) | TP Input Power voltage(3.3V) |
5 | INT(3 3V) | TP Interrupt PIN(3 3V) |
6 | RESET(3.3V) | TP RESET PIN(3.3V) |
