Размер: 3,71 дюйма
Разрешение: 240*960
Интерфейс: SPI RGB
Угол обзора: IPS
Яркость: 300 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

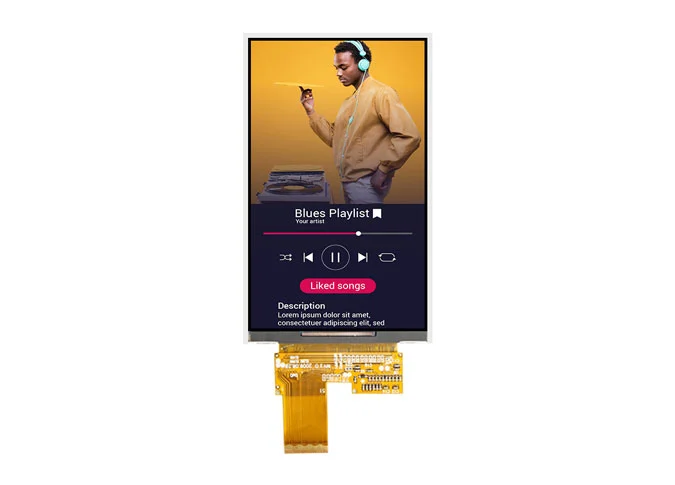

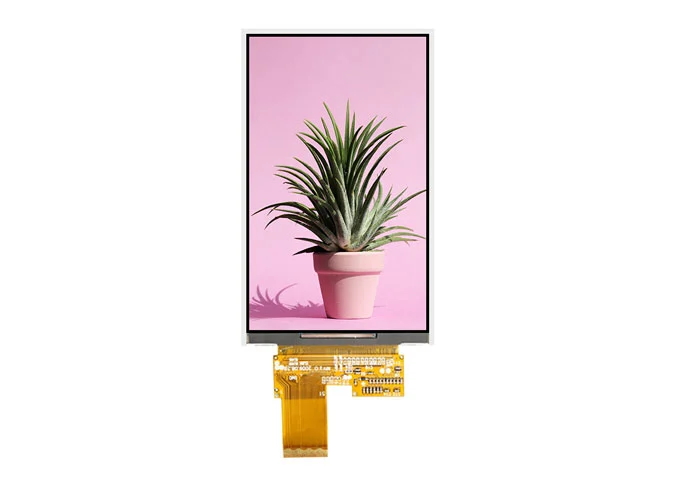

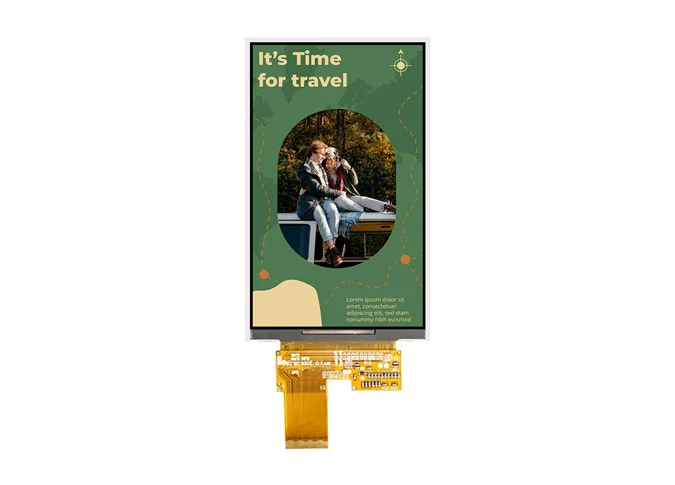

Z37001-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 240*960. Техника IPS (переключение в плоскости) делает этот 3,71-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера ST7701S-G5. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом SPI RGB, яркость 300 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.
Как один из профессиональныхКитайские производители ЖК, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Экран ЛКД стиля бара 3,71 дюймов широко использован в индустрии, ХМИ, самолете, приборной панели автомобиля, умном хом етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.71 | inch |
2 | Display Resolution | 240 (H) × RGB × 960 (V） | pixels |
3 | Pixel Pitch | 0.09525 (H) × 0.09525 (V） | Mm |
4 | LCM Outline Dimension (Without FPC） | 25.3 (W) × 98.89 (H) × 1.61 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 22.86 (W) × 91.44 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | - | - |
14 | FPC Version | Z37001-P45H V1 | - |
15 | Interface | 3SPI+16 bits RGB Interface | - |
16 | Operating Temperature | -20°C~ 60°C | - |
17 | Storage Temperature | -30°C~ 70°C | - |
18 | Backlight Arrangement | White LED 4 | - |
19 | Luminance | TBD | nit |
20 | Weight | - | kg |
Pin No. | Symbol | LCM Functional |
1~2 | LEDA | Power supply for backlight anode input terminal. |
3~5 | LEDK | Power supply for backlight cathode input terminal. |
6~7 | GND | Power Ground |
8~9 | VCC | Power supply: 2.6V ~ 3.3V |
10 | RESET | Reset signal input terminal. Active at 'L'. |
11 | NC | NC |
12 | SDA | Input/Output signal pin |
13 | SCL | Serial interface clock |
14 | CS | Chip select signal input pin |
15 | DCLK | Dot clock signal for RGB interface operation. |
16 | DE | Data enable signal for RGB interface operation. |
17 | VSYNC | Vertical (Frame) synchronizing input signal for RGB interface operation. |
18 | HSYNC | Horizontal (Line) synchronizing input signal for RGB interface |
19~34 | DB0~DB15 | RGB interface data bus. DB(0~4): B0~B4, DB(5~10): G0~G5, DB(11~15): R0~R4 |
35~37 | GND | Power Ground |
38 | CTP_INT3.3V | Touch panel interrupt output |
39 | CTP_SDA3.3V | Touch panel I2C data |
40 | CTP_SCL3.3V | Touch panel I2C clock |
41 | CTP_RST3.3V | Touch panel reset |
42~43 | CTP_VDD3.3V | Touch panel Power supply 2.8~3.3V |
44~45 | CTP_GND | Power Ground |
