Размер: 4 дюйма
Разрешение: 480*800
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 350 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

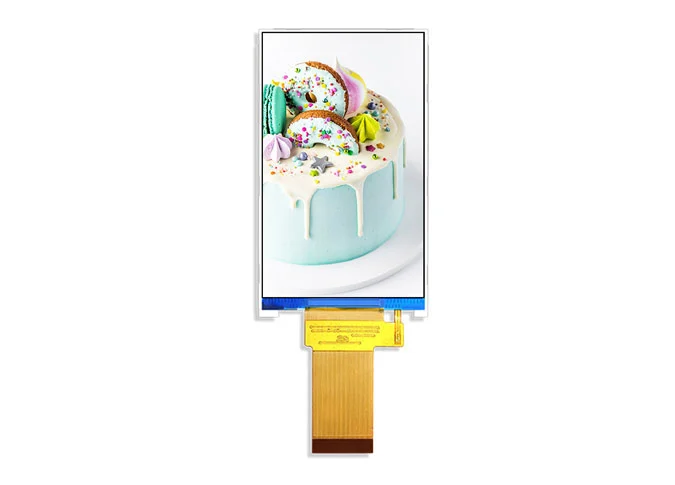

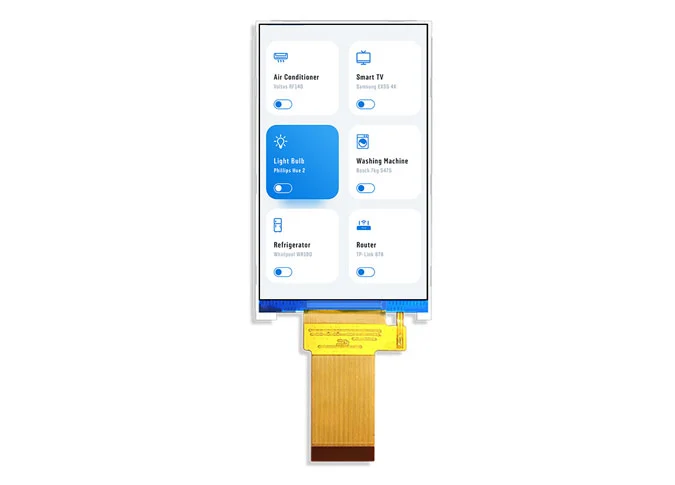

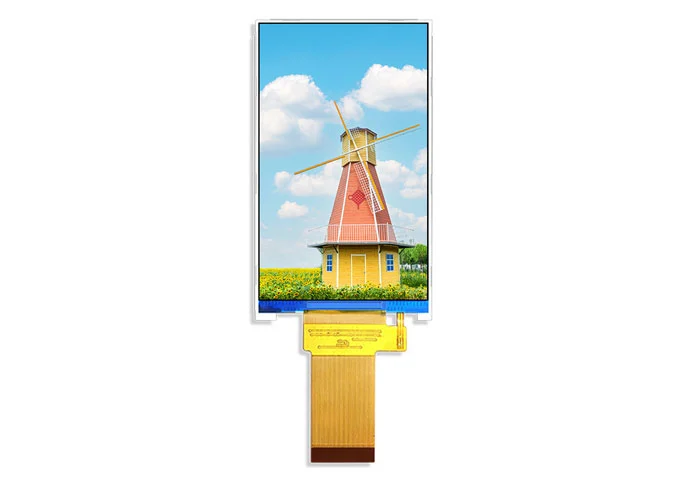

Z40032-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. ЭтотКвадратный ЖК дисплейЯвляется встроенной микросхемой драйвера ST7701S. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом MIPI, яркость 350 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеПроизводитель ЖК экранов на заказ, Мы также можем настроить для вас.
Как один изОптовые фабрики экрана касания, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 800 | Pixel |

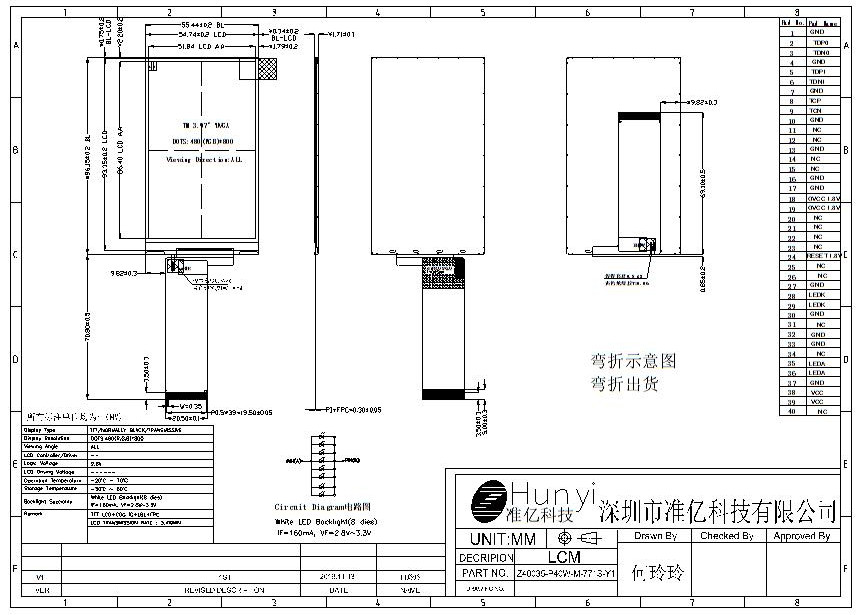

LCM Outline Dimension | 55.44 (W) * 96.15 (H) * 1.71 (T) | mm |
LCD Outline Dimension | 54.74 (W) * 93.35 (H) * 0.4 (T) | mm |
Active Area | 51.84 * 86.4 | mm |
Pixel Pitch | 108 *108 | um |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B. Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.03%; Min: 3.4% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z40035-P40W-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY（1.8V） |
19 | IOVCC | I/O POWER SUPPLY（1.8V） |
20-23 | NC | NC |
24 | RES | Reset pin（1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
29 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
36 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY（2.8V） |
39 | VCC | POWER SUPPLY（2.8V） |
40 | NC | NC |
