З40050 4 регулятор стиля СТ7703 квадрата интерфейса панели 720*720 МИПИ ЛКД дюйма изготовленный на заказ

  • Размер: 4 дюйма

  • Разрешение: 720*720

  • Интерфейс: MIPI

  • Драйвер IC: ST7701S

  • Угол обзора: IPS

  • Яркость: 400 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

Запросить цитаты

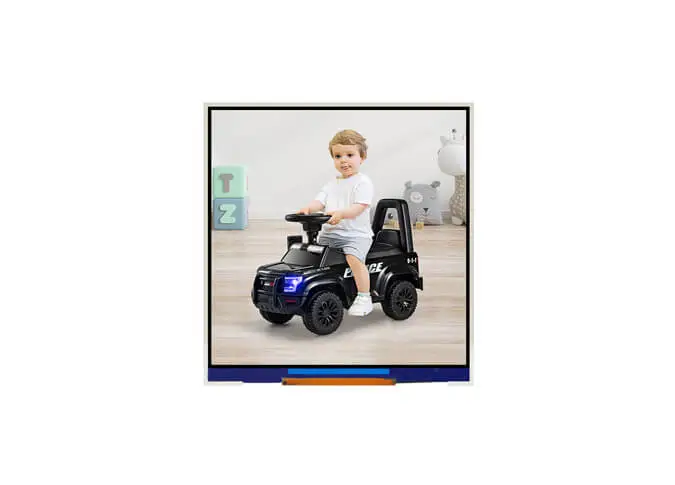

st7703
st7703

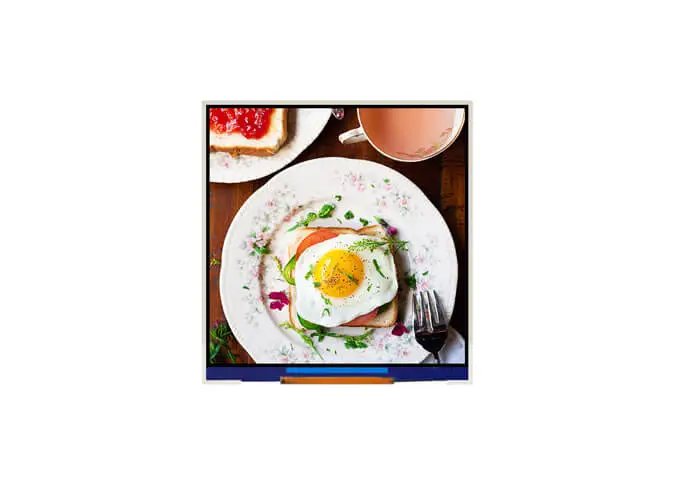

4 inch 720 720 lcd

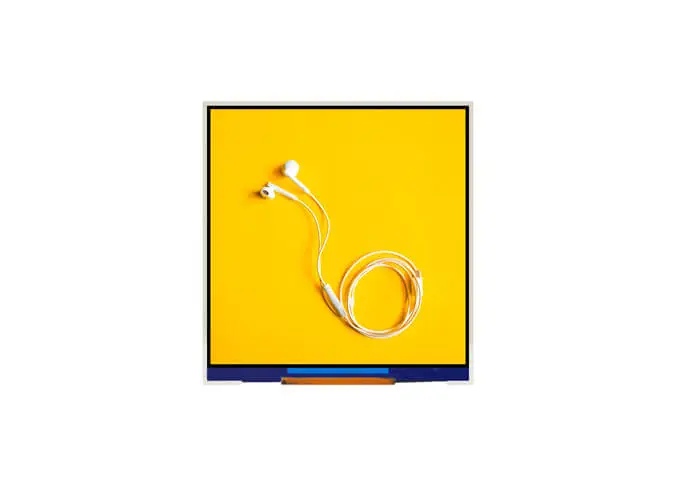

4 inch square lcd panel

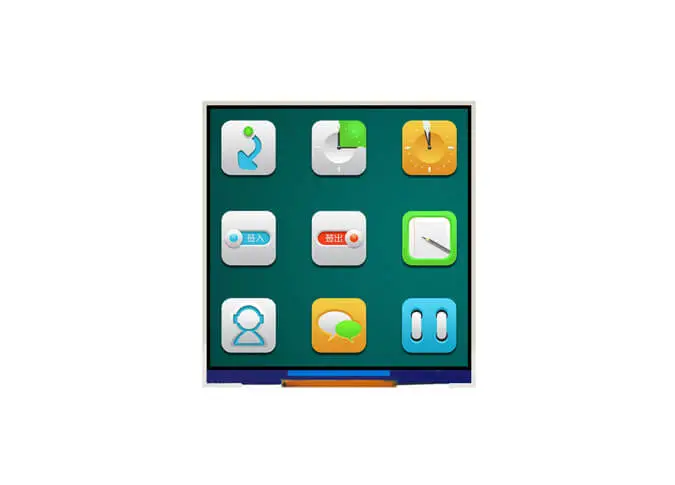

4 inch square lcd

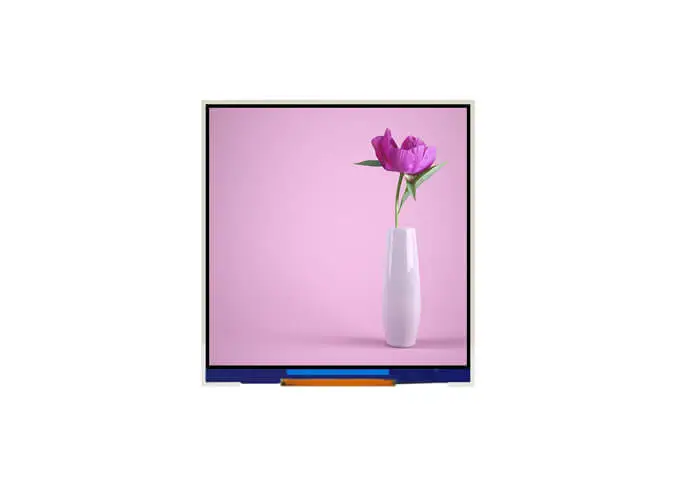

4 inch custom lcd

Обзор Z40040 4-дюймовая пользовательская ЖК-панель 720*720 Интерфейс MIPI Квадратный стиль Контроллер ST7703

1

Z40040-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 720*720. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера ST7701S. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом MIPI, яркость 350 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.

3

Как один из профессиональныхКитайские производители ЖК, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

4-дюймовый ЖК-экран широко используется в визуальном интеллектуальном переключателе, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI, приборной панели автомобиля и т. Д.

Specifications of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


Item

Main Display

Unit

Number of Pixels

720 * RGB * 720

Pixel

LCM Outline Dimension

74.83 (W) * 78.98 (H) * 2.14 (T)

mm

LCD Outline Dimension

73.93 (W) * 78.03 (H) * 0.8 (T)

mm

Active Area

71.93* 71.93

mm

Pixel Pitch

0.0999 *0.0999

mm

Display Mode

Normally Black


Pixel Arrangement

RGB vertical stripe


Viewing Direction

Free


Color Configuration

RGB


LCD Transmittance

Typ: 4.8%; Min: 4.2%


LCD Contrast Ratio

Typ: 1000; Min: 800


FPC Version

Z40040-P40 V1


Interface

MIPI


Operating Temperature

-30℃ ~ 80℃


Storage Temperature

-30℃ ~ 85℃


Backlight arrangement

LED /2 series 5 parallel


Luminance

-


Luminance Uniformity

-


Color chromaticity

-



LCM-Pin Assignments of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

3

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

4

GND

Ground

5

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

6

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

7

GND

Ground

8

CLKP

MIPI-DSI CLOCK differential signal input pin

9

CLKN

MIPI-DSI CLOCK differential signal input pin

10

GND

Ground

11

D2P

MIPI-DSI Data differential signal input pins. (Data lane 2)

12

D2N

MIPI-DSI Data differential signal input pins. (Data lane 2)

13

GND

Ground

14

NC

NC

15

NC

NC

16

GND

Ground

17

GND

Ground

18

IOVCC

I/O POWER SUPPLY (1.8V）

19

IOVCC

I/O POWER SUPPLY (1.8V）

20

ID0

LCM ID

21

ID1

LCM ID

22

NC

NC

23

NC

NC

24

RES

Reset pin (1.8V）

25

NC

NC

26

NC

NC

27

GND

Ground

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

GND

Ground

31

NC

NC

32

GND

Ground

33

GND

Ground

34

NC

NC

35-36

LEDA

POWER SUPPLY+ FOR BACKLIGHT

37

GND

Ground

38

VCC

POWER SUPPLY (3.3V）

39

VCC

POWER SUPPLY (3.3V）

40

NC

NC
