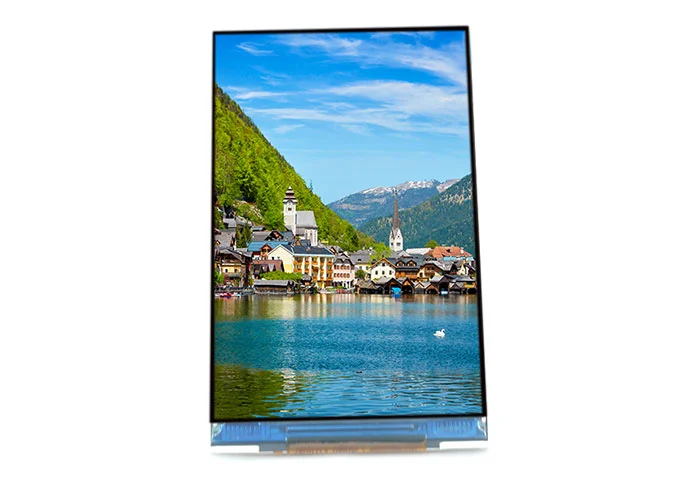

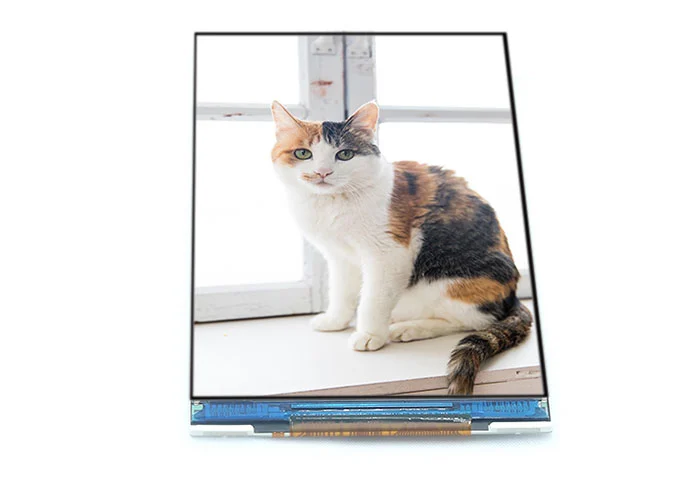

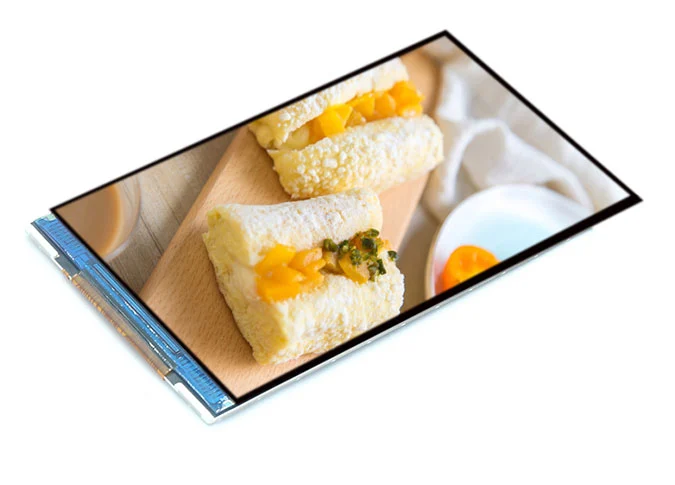

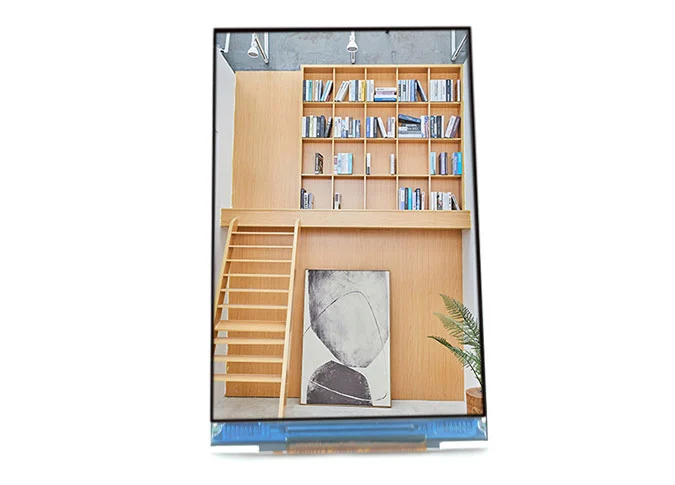

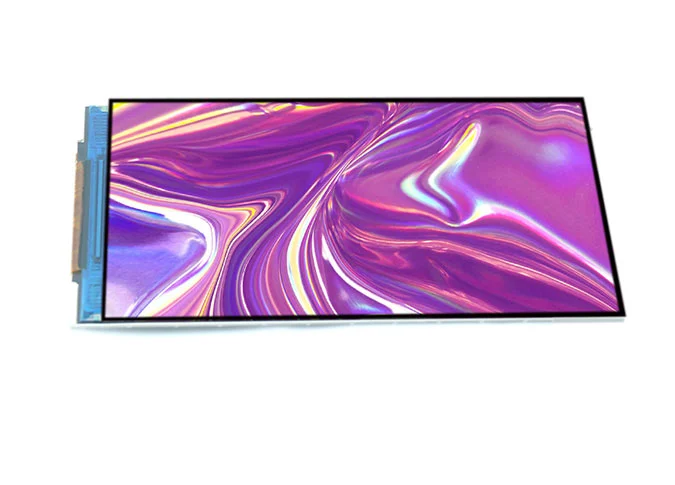

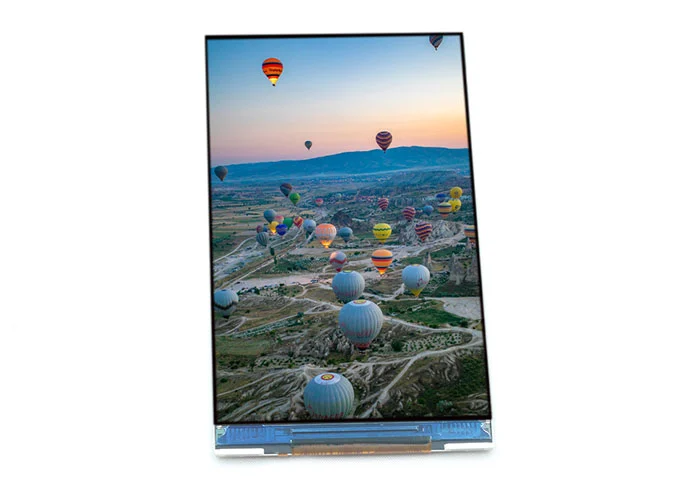

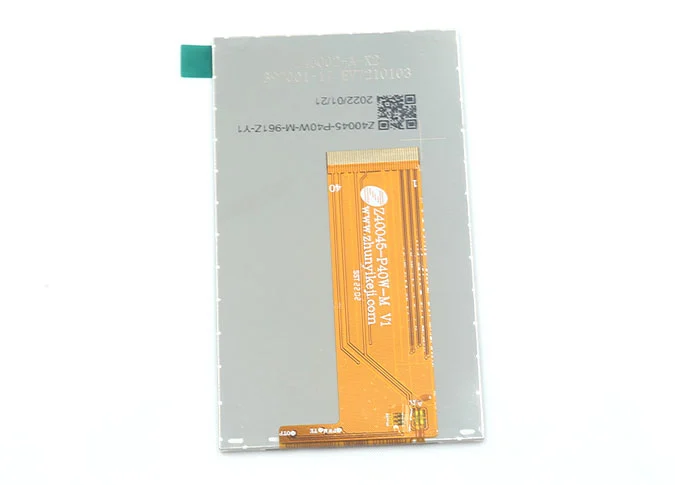

Обзор Z40045 4-дюймовый IPS LCD 480*800 Экран дисплея JD9161Z IC Полноэкранный интерфейс MIPI

1

Z40045-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера ST7701S. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом MIPI, яркость 320 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.

3

Как один из профессиональныхКитайские производители ЖК, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.

Specifications of 4 Inch IPS LCD 480*800 Display Screen JD9161Z IC Full View MIPI Interface


No.

Item

Specification

Unit

1

Display Size (Diagonal)

4.0

inch

2

Display Resolution

480 (H) × RGB × 800 (V)

pixels

3

Pixel Pitch

108 (H) × 108 (V)

um

4

LCM Outline Dimension

(Without FPC)

55.44 (W) × 96.15 (H) ×1.71 (T)

mm

5

LCD Outline Dimension

54.74 (W) × 9335 (H) × 0.4 (T)

mm

6

LCD Active Area

51.84 (W) × 86.40 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

JD9161Z-JN

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 4.03% Min: 3.4%

-

13

LCD Contrast Ratio

Typ.: 800 Min: 600

-

14

FPC Version

Z40045-P40W-M V1

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/1 Series 8 Parallel (8 lights in total)

-

19

Luminance

320

nit

20

Weight

0.018

kg



Interface Definition Description of 4 Inch IPS LCD 480*800 Display Screen JD9161Z IC Full View MIPI Interface


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

TDP0

Positive MIPI differential data input

3

TDN0

Negative MIPI differential data input

4

GND

Ground

5

TDP1

Positive MIPI differential data input

6

TDN1

Negative MIPI differential data input

7

GND

Ground

8

TCP

Positive MIPI differential CLOCK input

9

TCN

Negative MIPI differential CLOCK input

10

GND

Ground

11

TDP2(NC)

Positive MIPI differential data input (No Connection)

12

TDN2(NC)

Negative MIPI differential data input (No Connection)

13

GND

Ground

14

TDP3(NC)

Positive MIPI differential data input (No Connection)

15

TDN3(NC)

Negative MIPI differential data input (No Connection)

16-17

GND

Ground

18-23

NC

No Connection

24

RESET

LCM RESET PIN

25-26

NC

No Connection

27

GND

Ground

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

GND

Ground

31

NC

No Connection

32-33

GND

Ground

34

NC

No Connection

35-36

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

37

GND

Ground

38-39

VCC

POWER SUPPLY (2.8V)

40

NC

No Connection

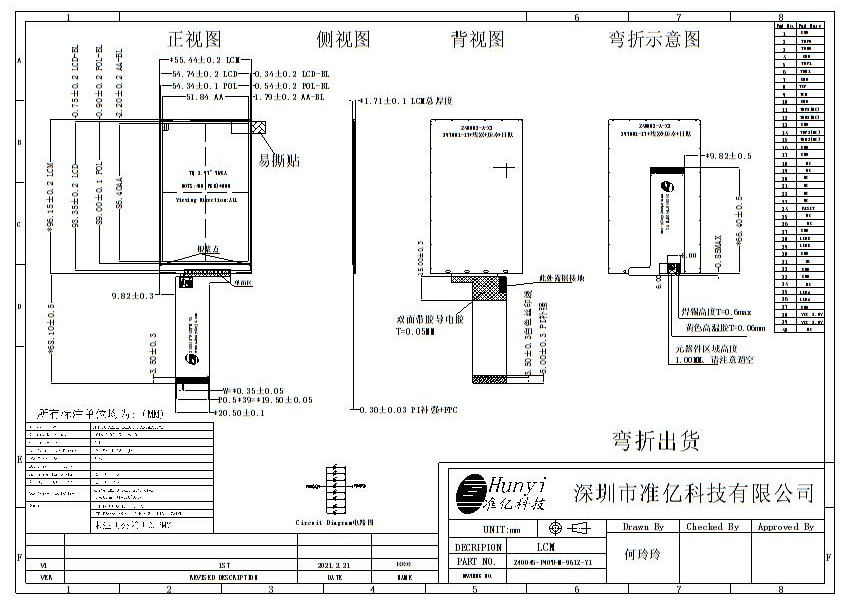

Mechanical Drawing of 4 Inch IPS LCD 480*800 Display Screen JD9161Z IC Full View MIPI Interface


Mechanical Drawing of 4 Inch IPS LCD 480*800 Display Screen JD9161Z IC Full View MIPI Interface
