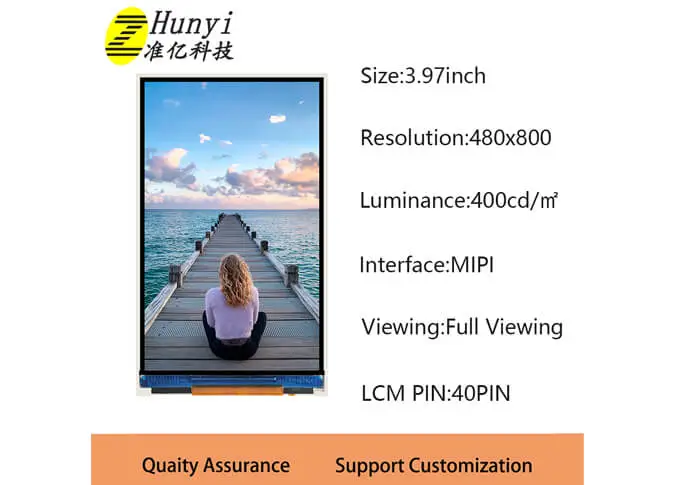

Размер: 4 дюйма
Разрешение: 480*800
Активная область: 51,84*86,40 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 400 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

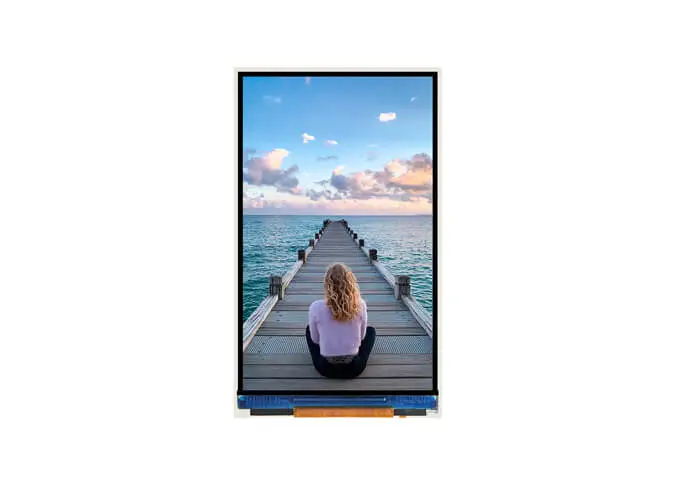

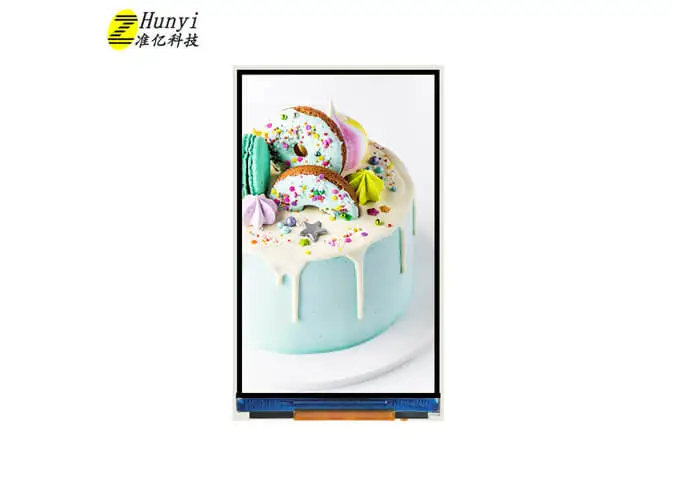

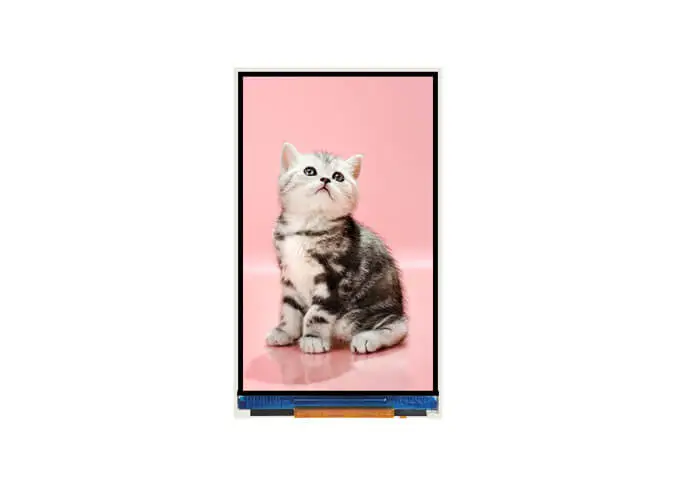

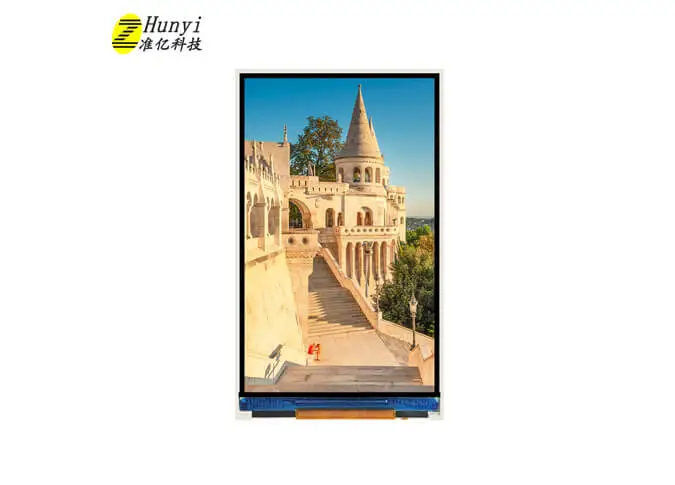

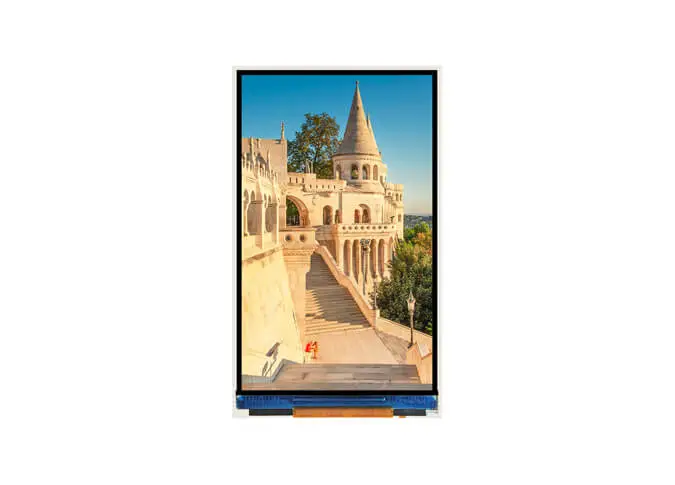

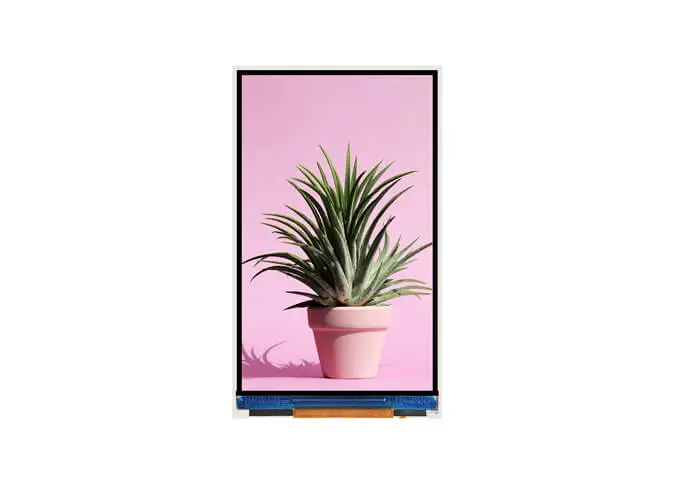

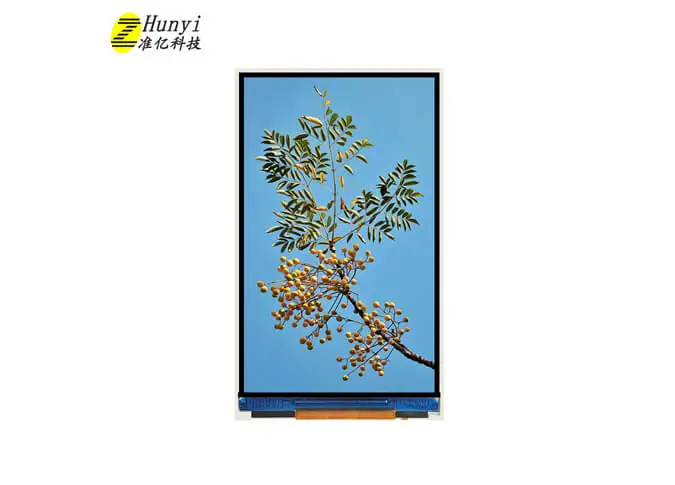

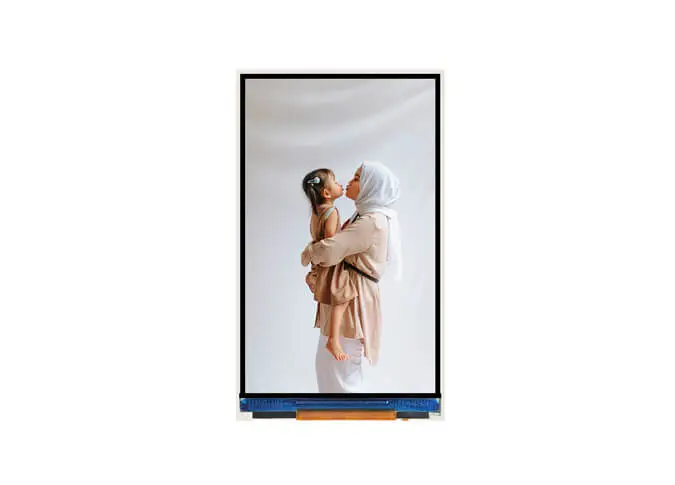

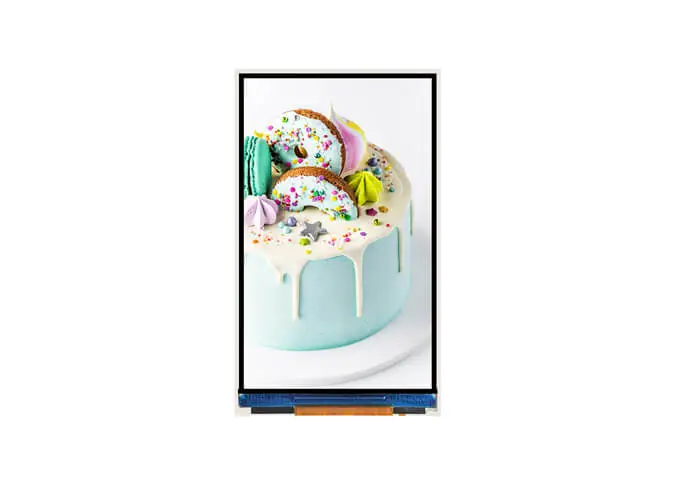

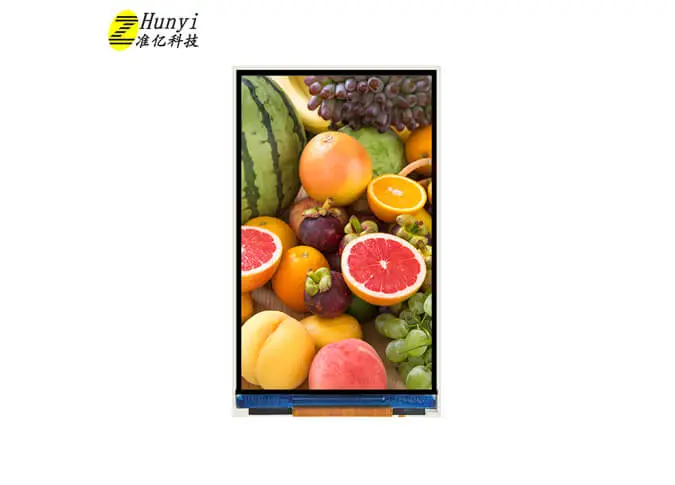

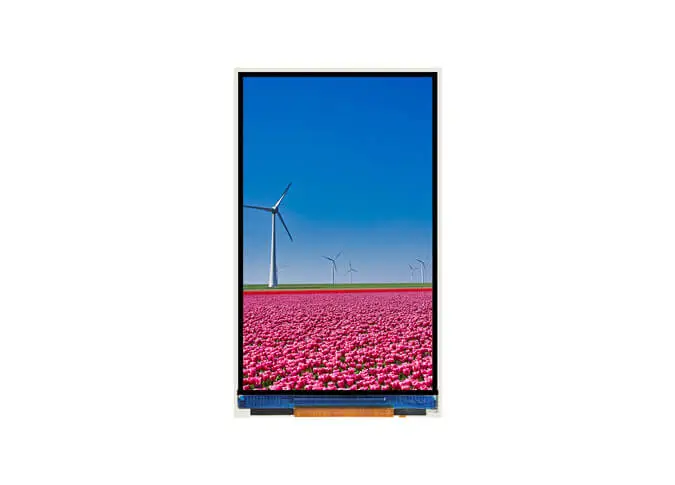

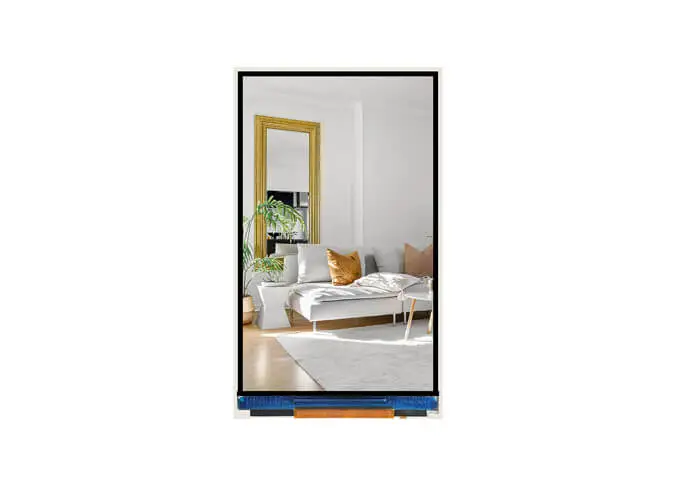

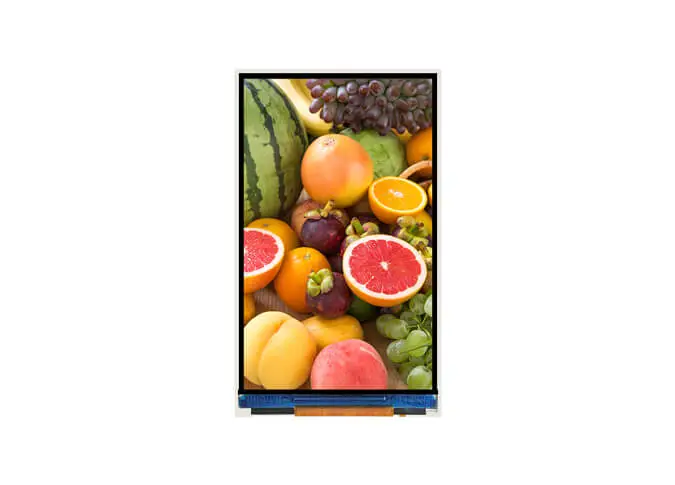

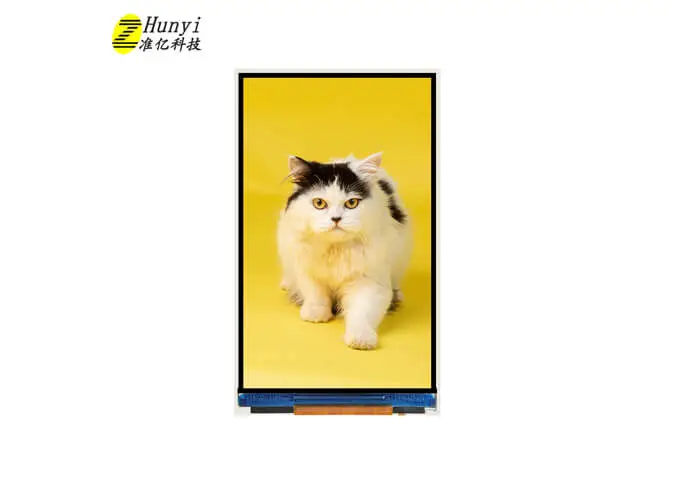

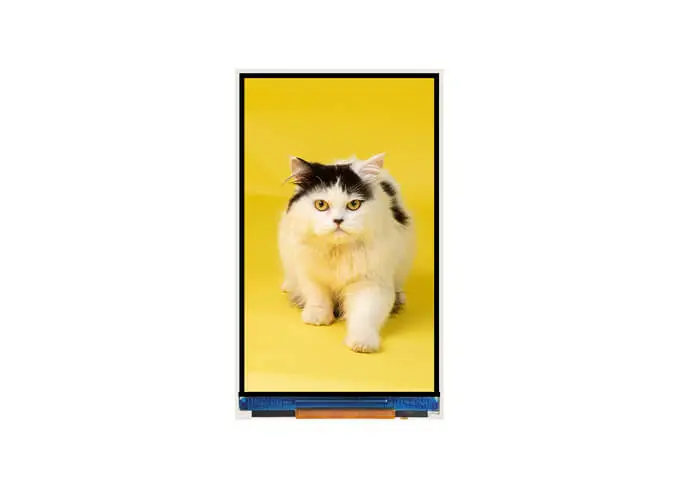

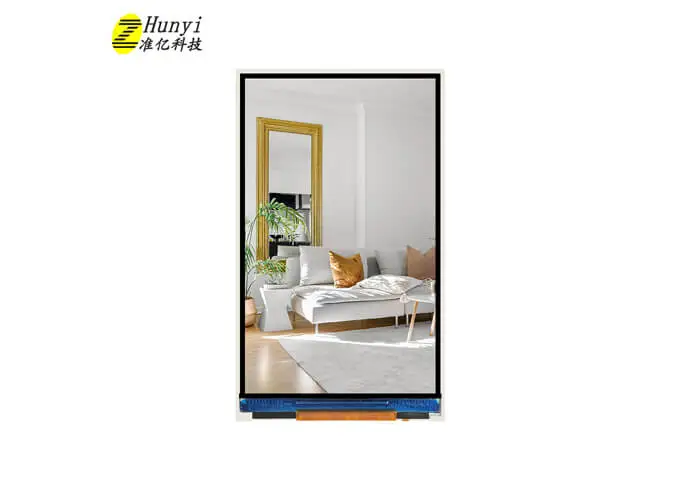

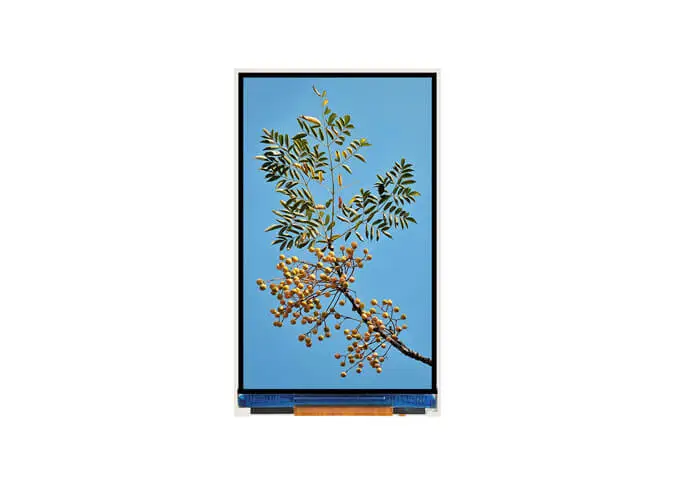

Z40046-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. ЭтотКвадратный ЖК дисплейВстроенная ИС драйвера JD9161Z-JN. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 400 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеПроизводитель ЖК экранов на заказ, Мы также можем настроить для вас.
Как один изОптовые фабрики экрана касания, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.97 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |

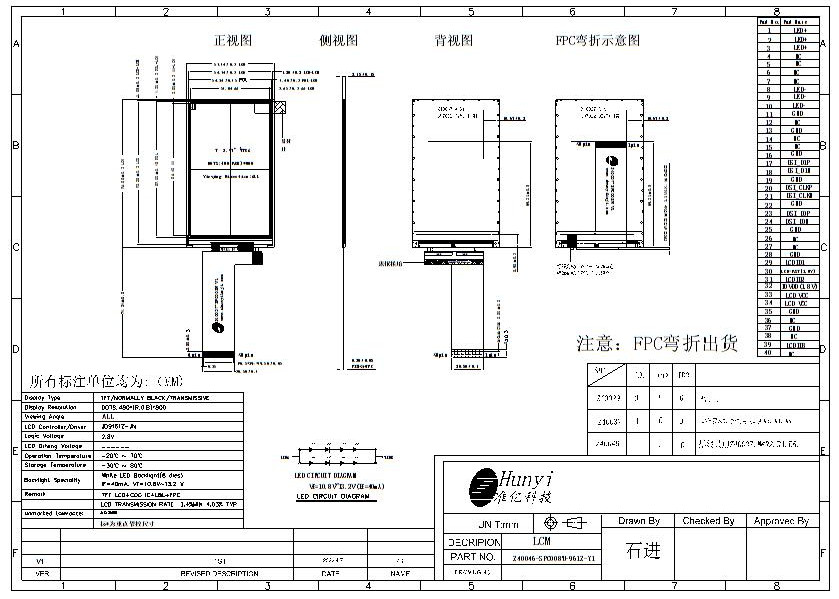

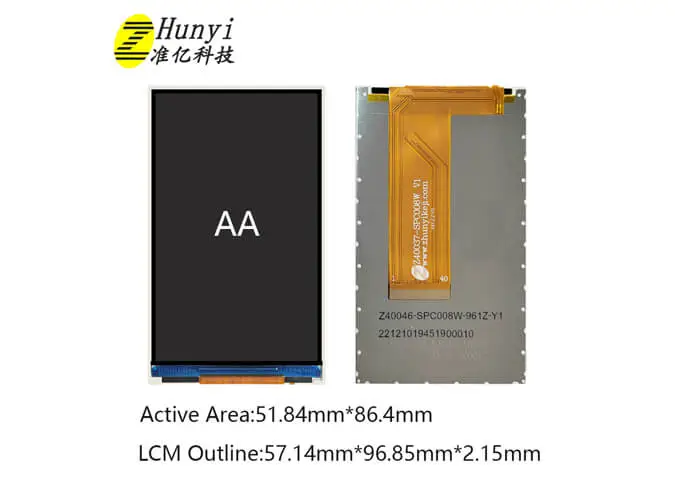

4 | LCM Outline Dimension (Without FPC） | 57.14 (W) × 96.85 (H) ×2.15 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 93.35 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

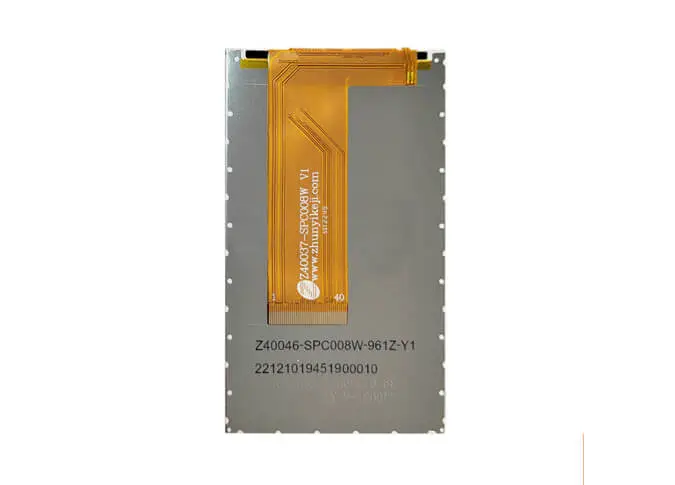

14 | FPC Version | Z40037-SPC008W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 2 Parallel (8 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.019 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14-15 | NC | No Connection |
16 | GND | Ground |
17 | DSI_D1P | Positive MIPI differential data input |
18 | DSI_D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | DSI_CLKP | Positive MIPI differential CLOCK input |
21 | DSI_CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | DSI_D0P | Positive MIPI differential data input |
24 | DSI_D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCDID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN (1.8V) |
31 | LCDID2 | LCM ID PIN |
32 | IOVDD | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8V) |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCDID3 | LCM ID PIN |
40 | NC | No Connection |
Zhunyi Technology обращает внимание на качество и сервис. Добро пожаловать, который нужно навестить мы и взяться за руки для процветающего будущего.
