Размер: 4 дюйма
Разрешение: 480*480
Активная область: 71856*70176 мм
Интерфейс: MIPI/SPI RGB
Угол обзора: IPS
Яркость: 400 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

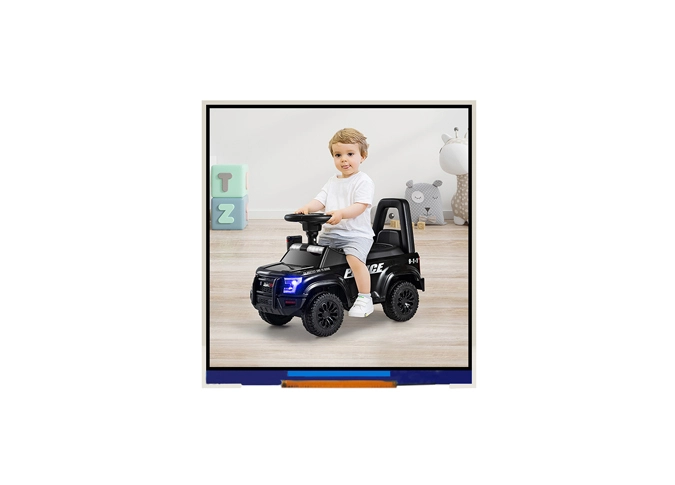

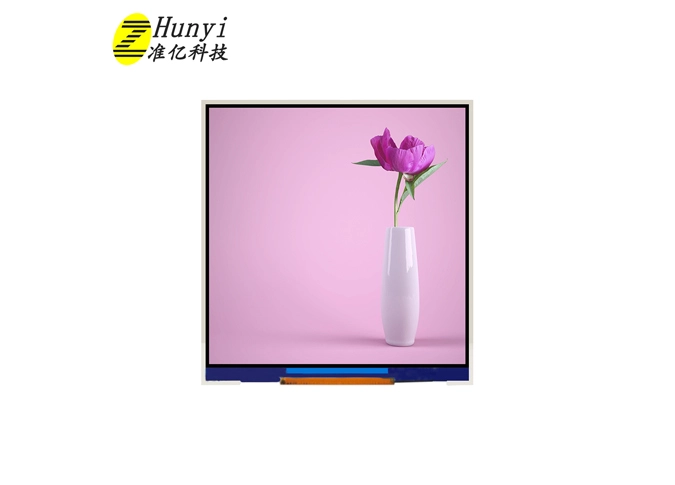

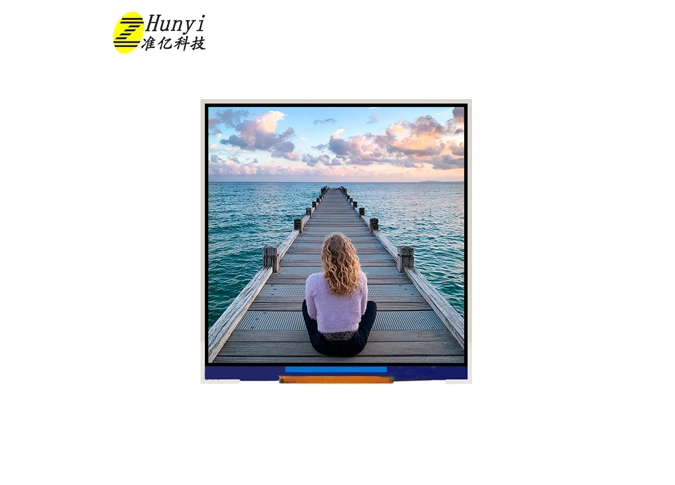

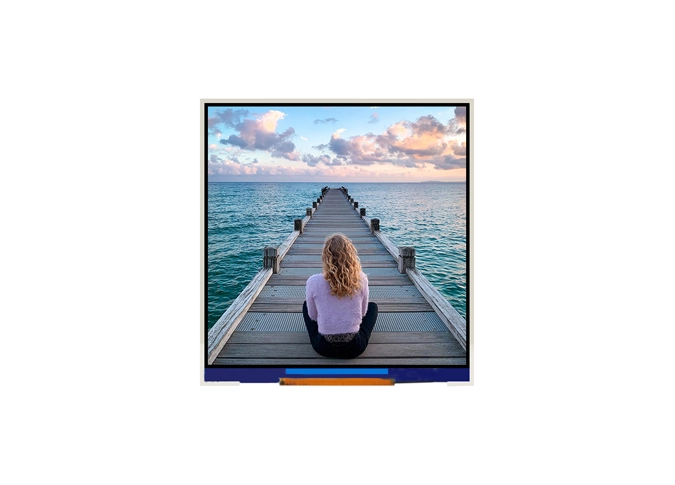

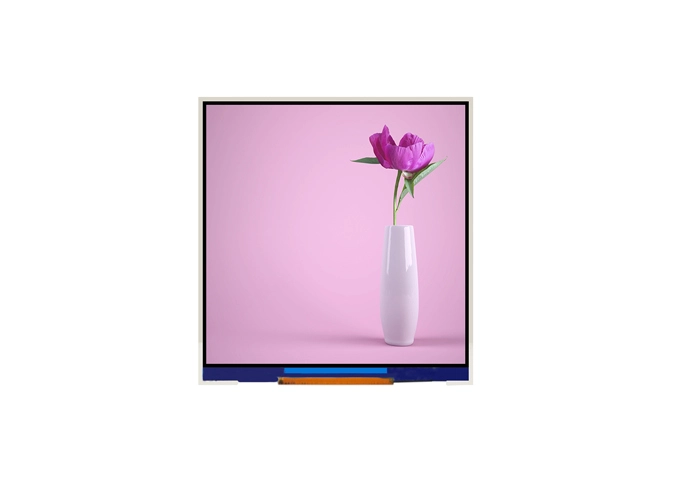

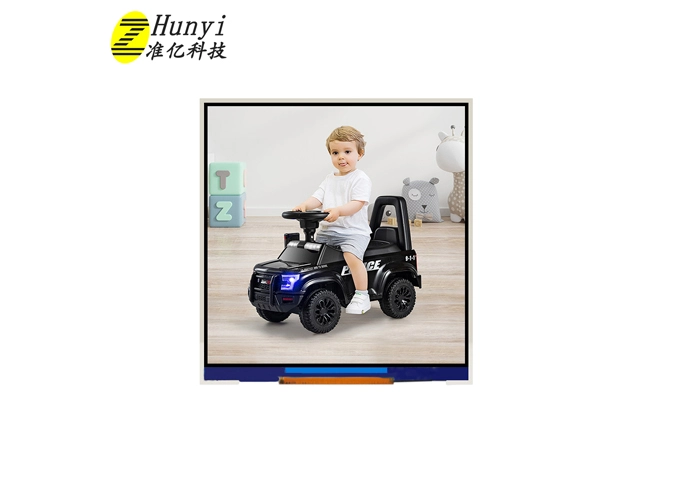

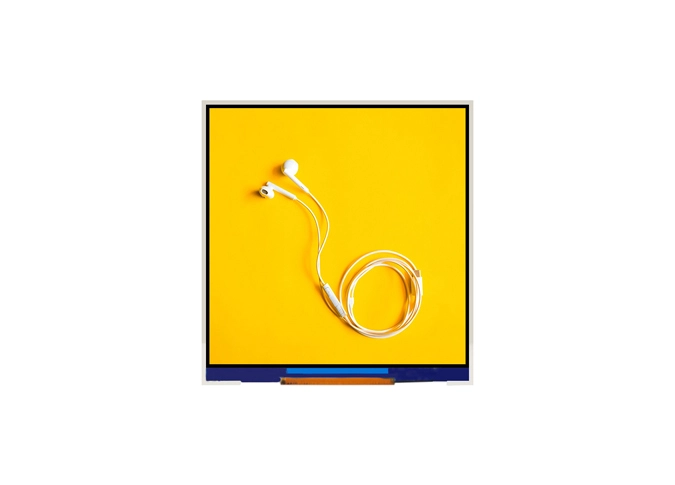

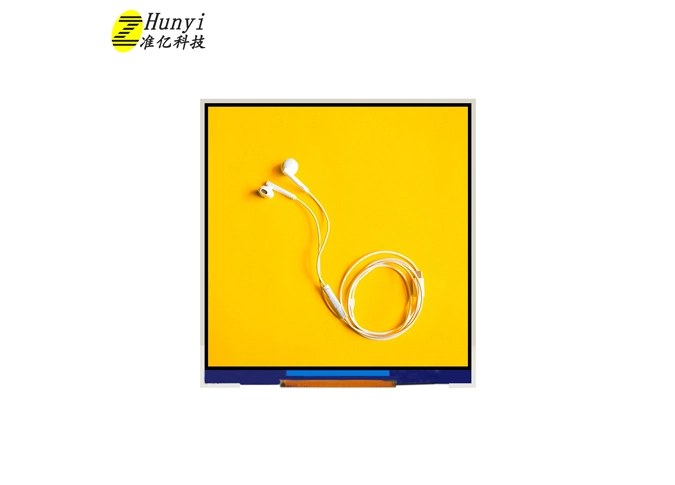

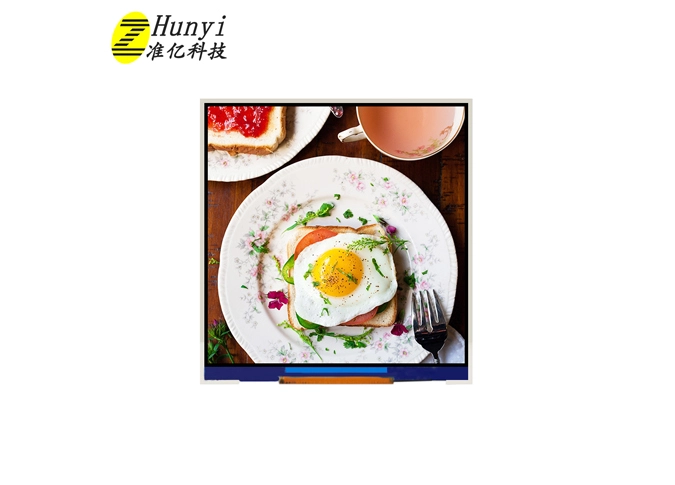

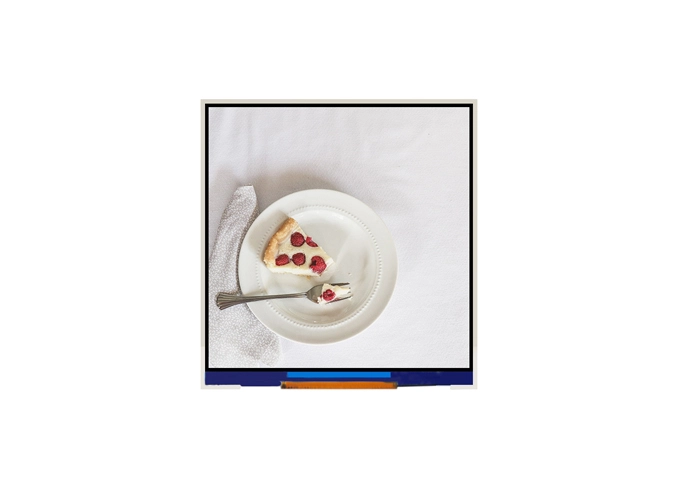

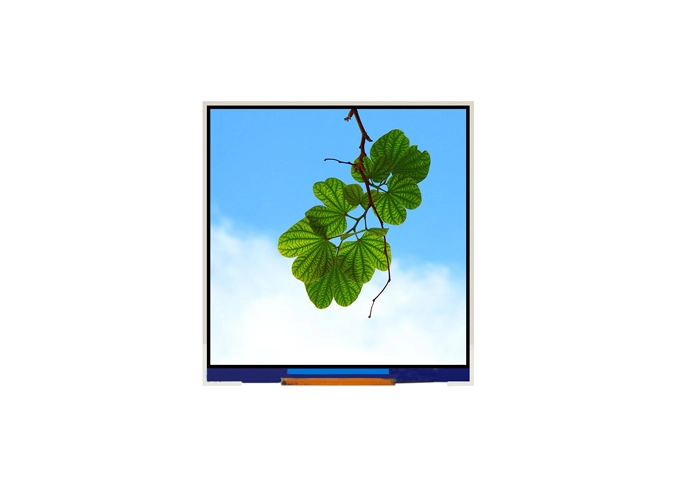

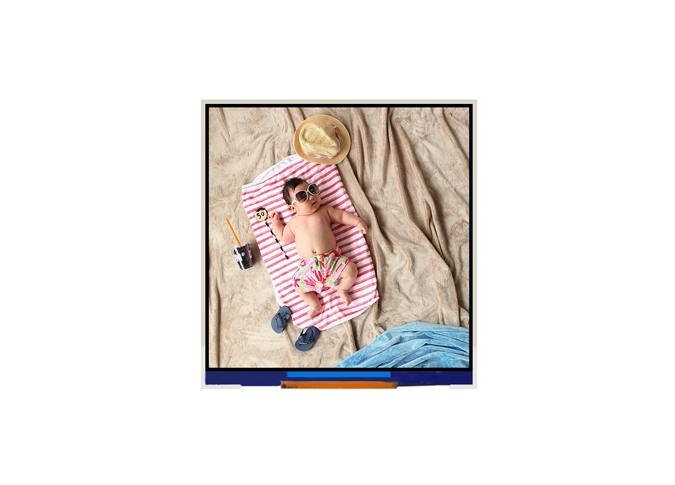

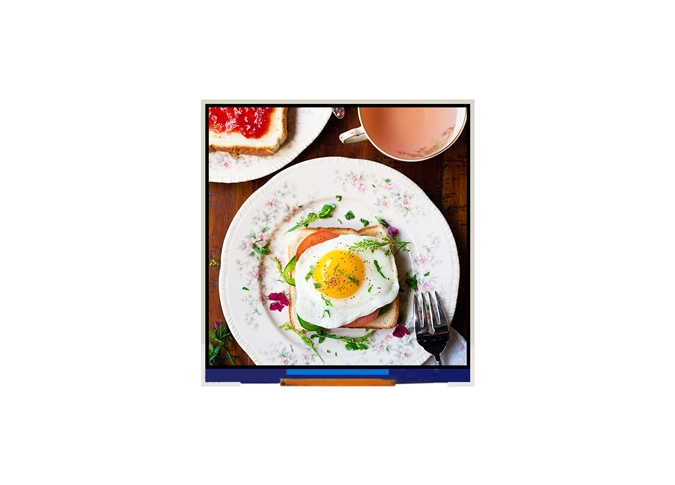

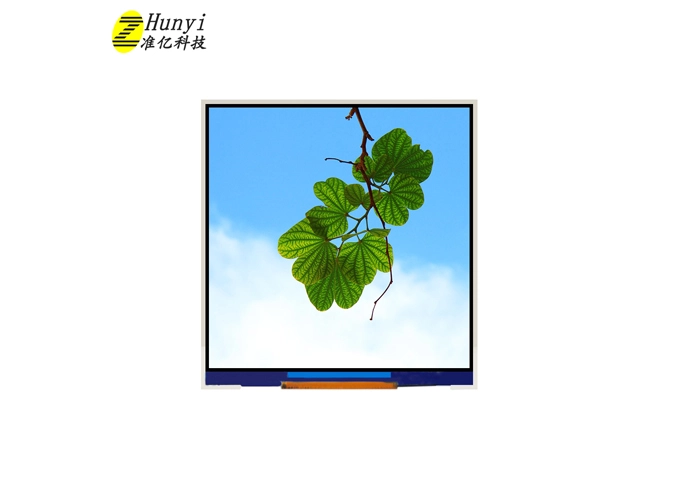

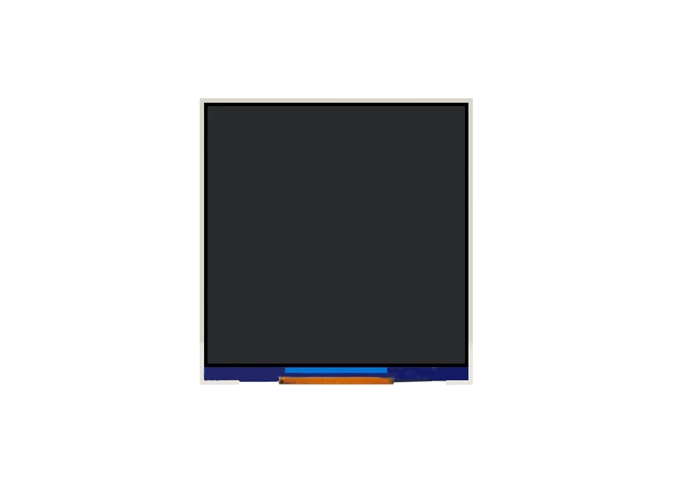

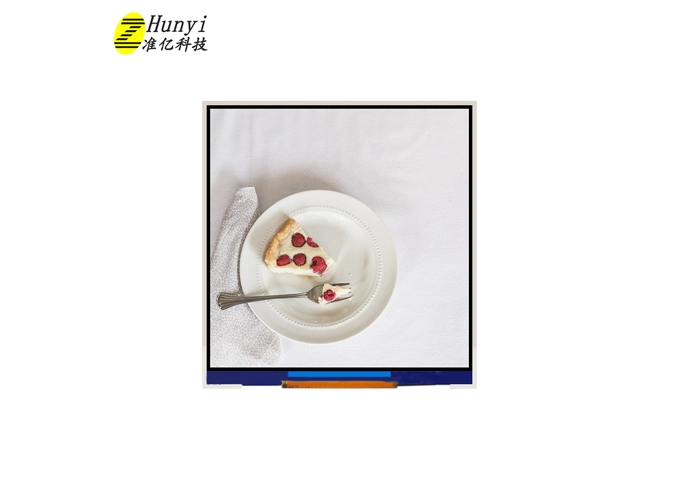

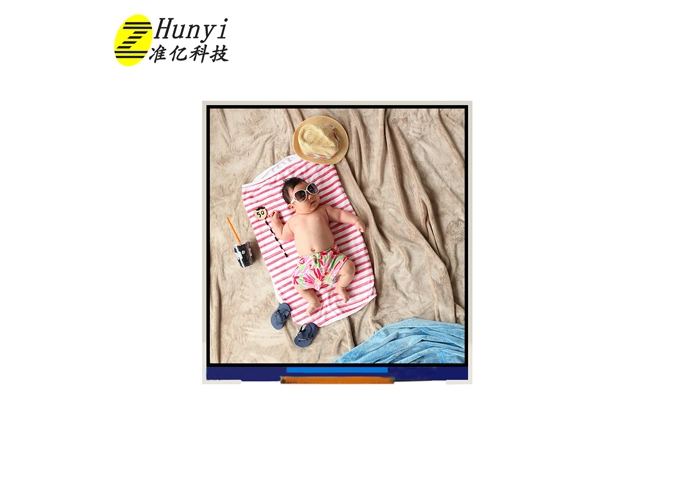

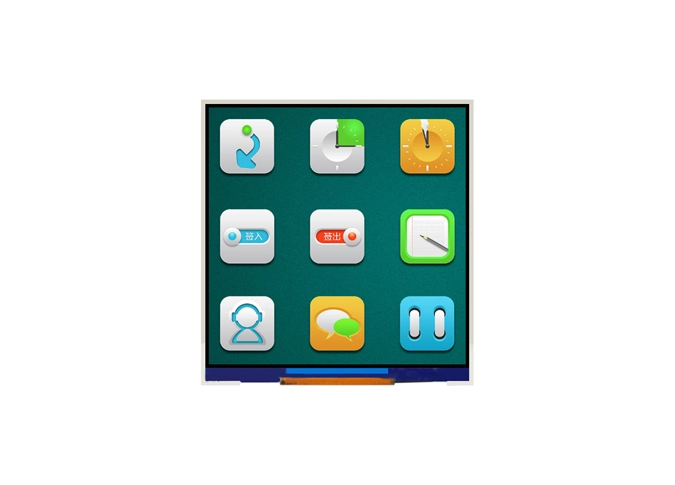

Z40046-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. ЭтотКитайский ЖК экранВстроенная ИС драйвера JD9161Z-JN. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 400 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьКитайский пользовательский ЖК дисплейДля вас.
КакКвадратный ЖК экран завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 480 | Pixel |
LCM Outline Dimension | 74.83 (W) * 78.98 (H) * 2.12 (T) | mm |
LCD Outline Dimension | 74.26 (W) * 76.18 (H) * 0.8 (T) | mm |
Active Area | 71.86 * 70.18 | mm |
Pixel Pitch | 0.1479 * 0.1462 | um |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.2% | |
LCD Contrast Ratio | Typ: 800; Min: 640 | |

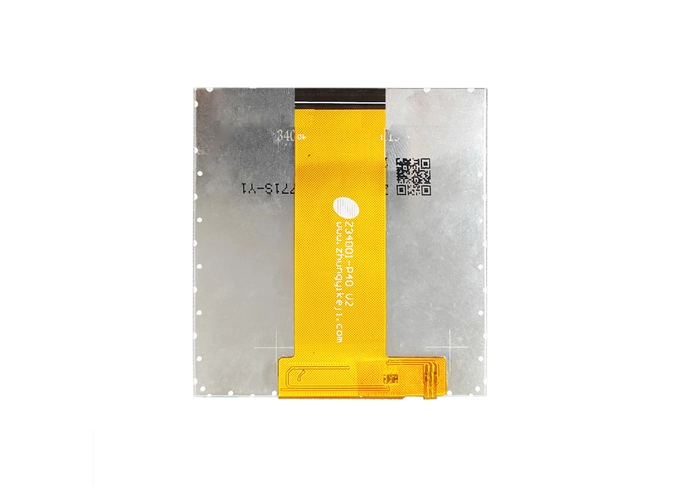

FPC Version | Z40041-P40 V1 | |
Interface | MIPI | |
Operating Temperature | -30℃ ~ 85℃ | |
Storage Temperature | -40℃ ~ 90℃ | |
Backlight arrangement | LED /2 series 5parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY (1.8V） |
19 | IOVCC | I/O POWER SUPPLY (1.8V） |
20 | ID0 | LCM ID |
21 | ID1 | LCM ID |
22 | NC | NC |
23 | NC | NC |
24 | RES | Reset pin (1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V） |
39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | NC |
