Размер: 4,3 дюйма
Разрешение: 480*272
Интерфейс ЖК-дисплея: RGB
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: ST7283
Сенсорный контроллер: GT911
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

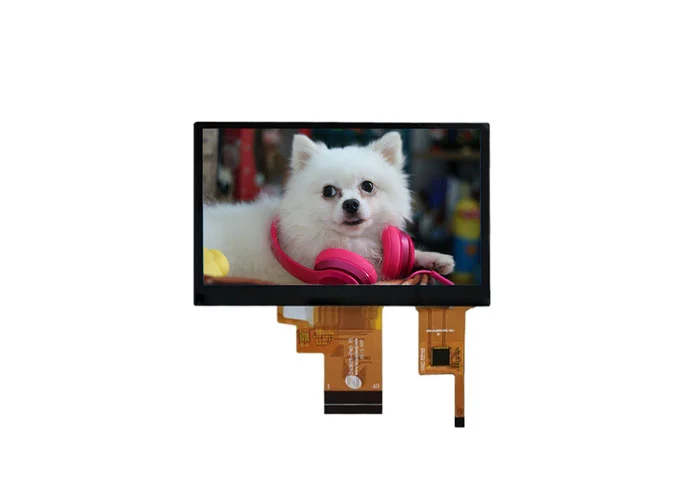

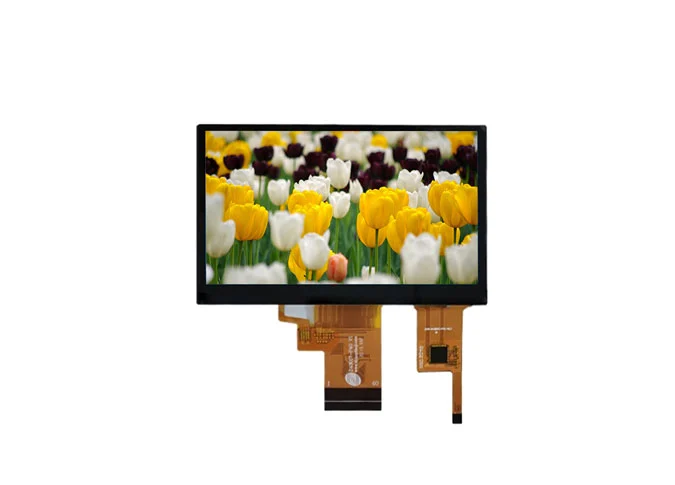

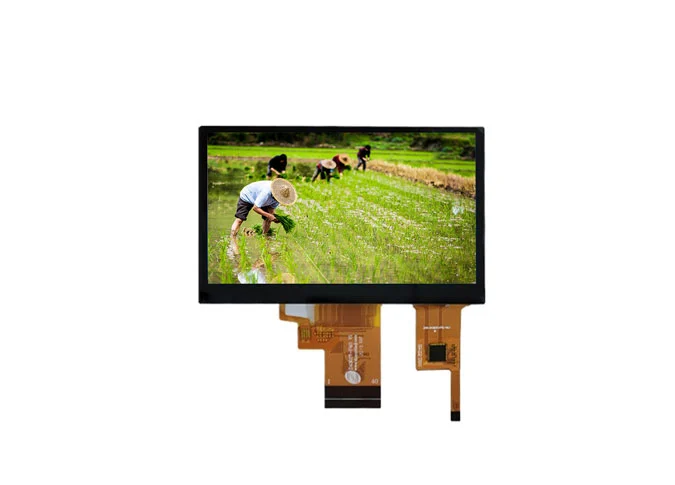

Z43016-ZC1-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 480*272. Это прикосновениеКруглый TFT LCD дисплейЭто встроенная микросхема драйвера ЖК-дисплея ST7283 и сенсорный контроллер GT911. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсами RGB и I2C. Многоточечное касание. Г структурер.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., В качестве одного изTFT LCD дисплей модуль заводов, Мы также можем настроить для вас.
КакКитай ЖК экран завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 4,3-дюймовый сенсорный ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI, E-bike, электромобиле, приборная панель, спидометр и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V） | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V） | um |

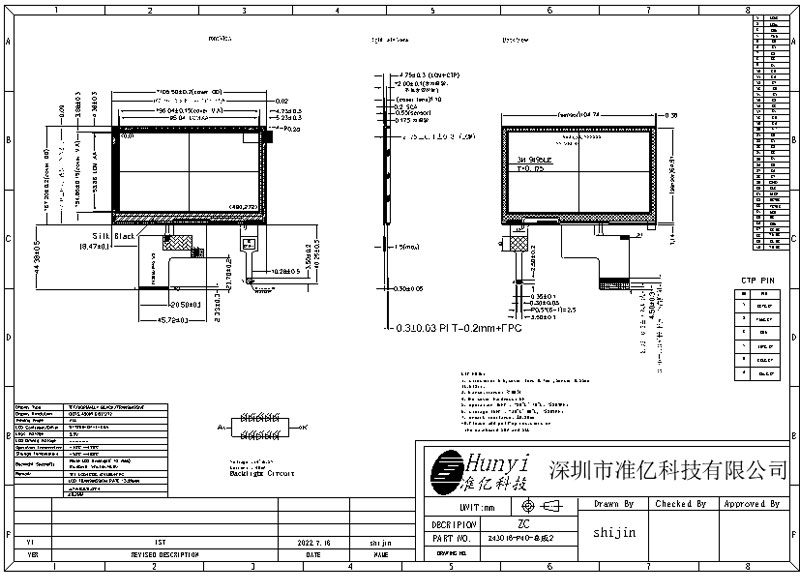

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 105.50 (W) × 67.20 (H) × 0.70 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7283-G4-1-E | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.8% Min: 5.2% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z43016-P40 V3 | - |
16 | Interface | RGB | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -30°C~ 85°C | - |
19 | Storage Temperature | -30°C~ 85°C | - |
20 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
21 | Luminance(LCM) | 450(TYP) | nit |
22 | Weight | 0.040 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | XR/NC | LCM XR PIN/No Connection |
38 | YD/NC | LCM YD PIN/No Connection |
39 | XL/NC | LCM XL PIN/No Connection |
40 | YU/NC | LCM YU PIN/No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | RST3.3V | TP RESET PIN (3.3V) |
2 | VDD3.3V | TP Input Power voltage (3.3V) |
3 | GND | Ground |
4 | INT3.3V | TP Interrupt PIN (3.3V) |
5 | SCL3.3V | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | SDA3.3V | TP I2C data (SDA) data input (MOSI)(3.3V) |
