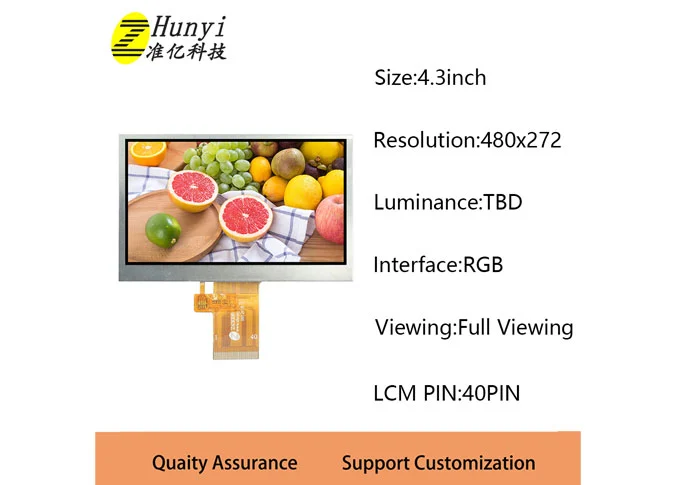

Размер: 4,3 дюйма
Разрешение: 480*272
Интерфейс ЖК-дисплея: RGB
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
Драйвер IC: SC7283
Сенсорный контроллер: GT911
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

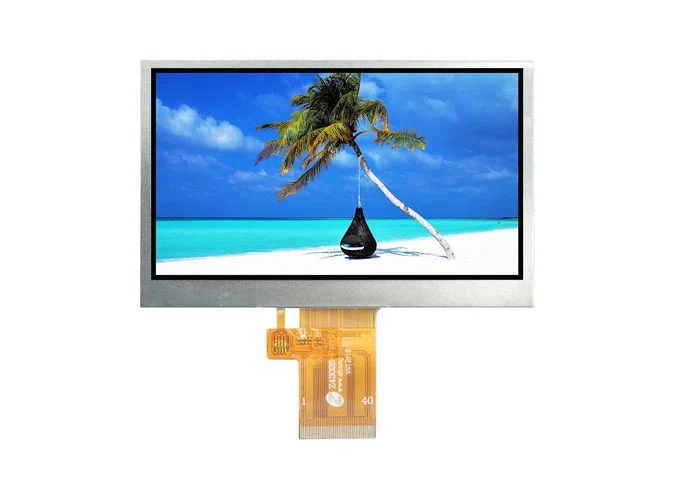

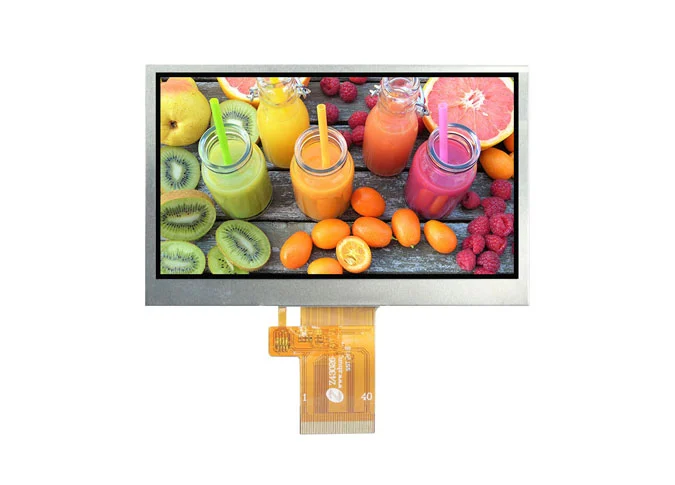

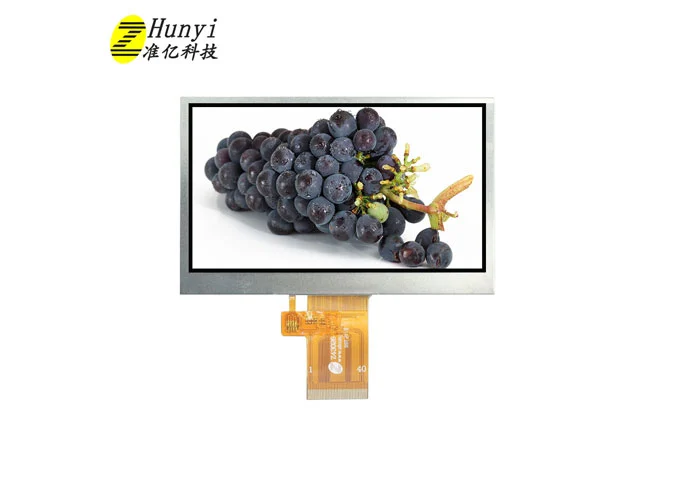

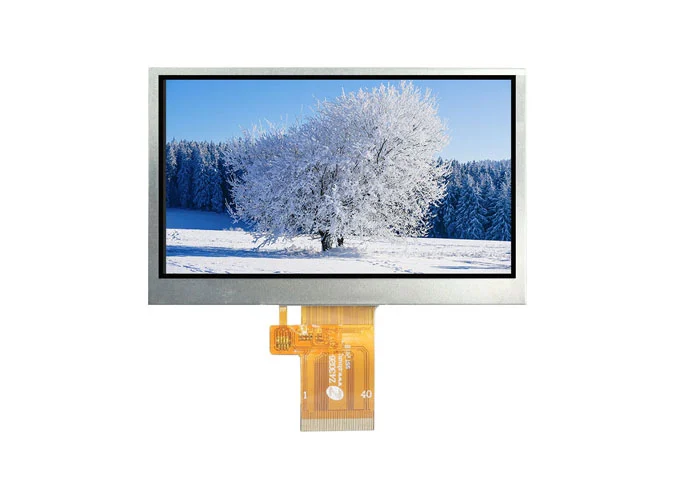

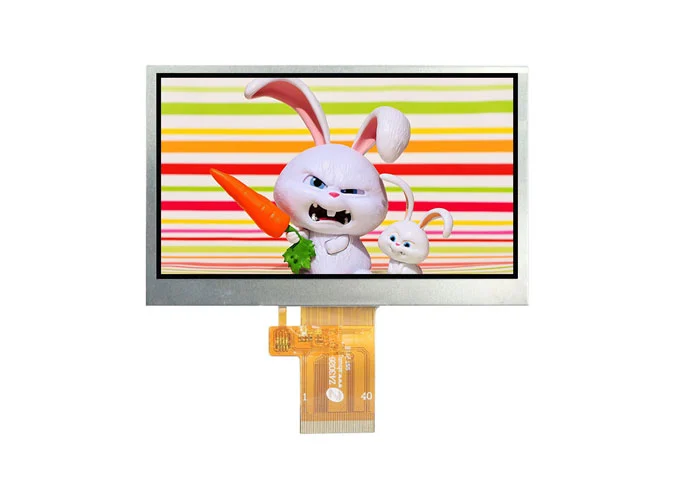

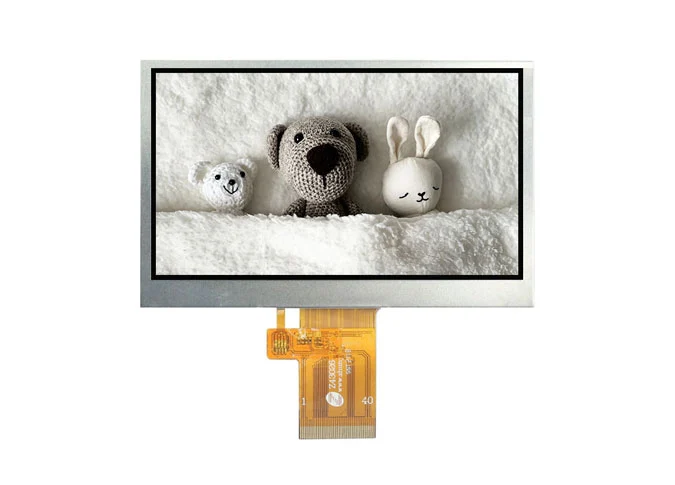

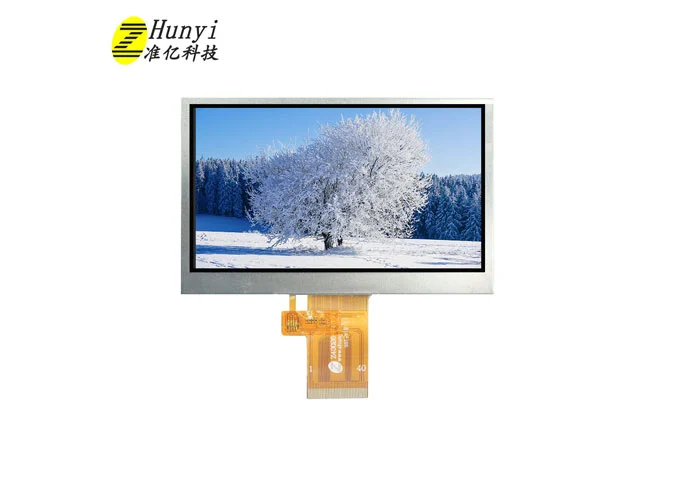

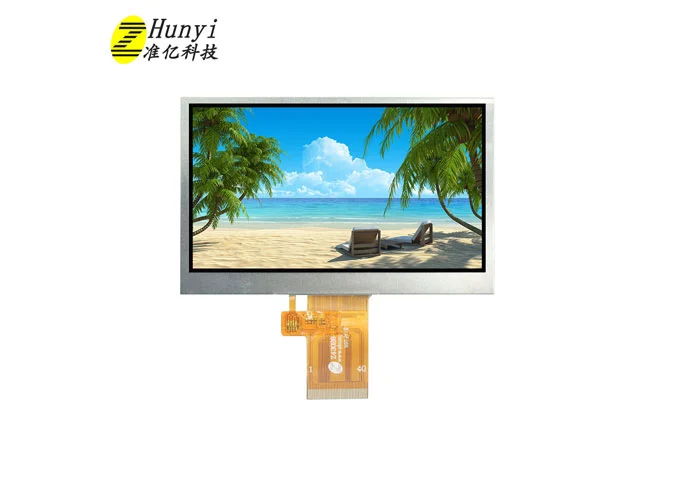

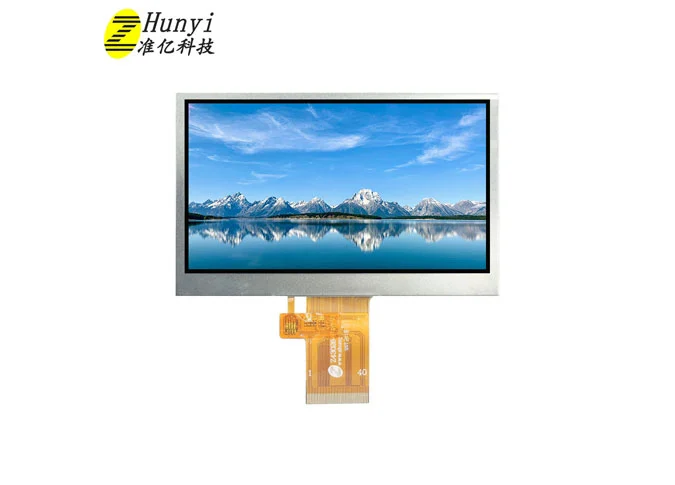

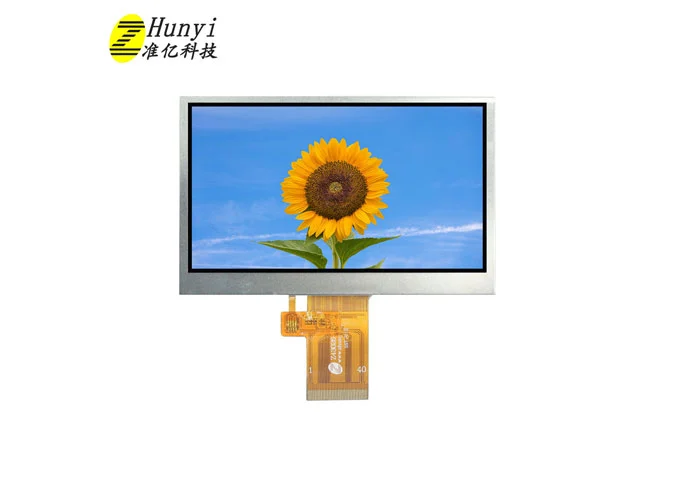

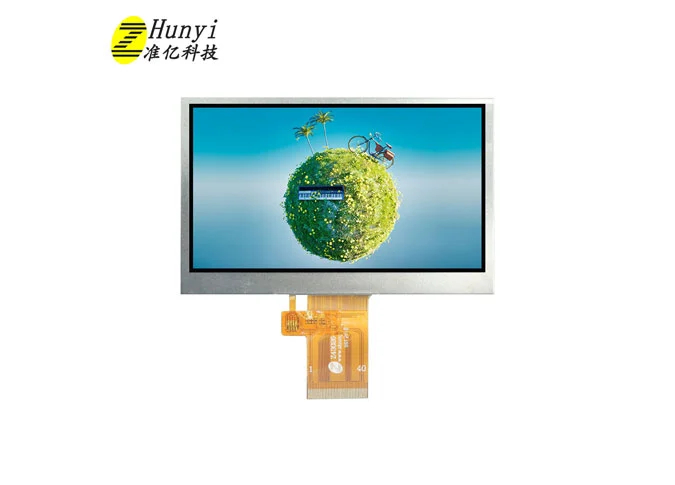

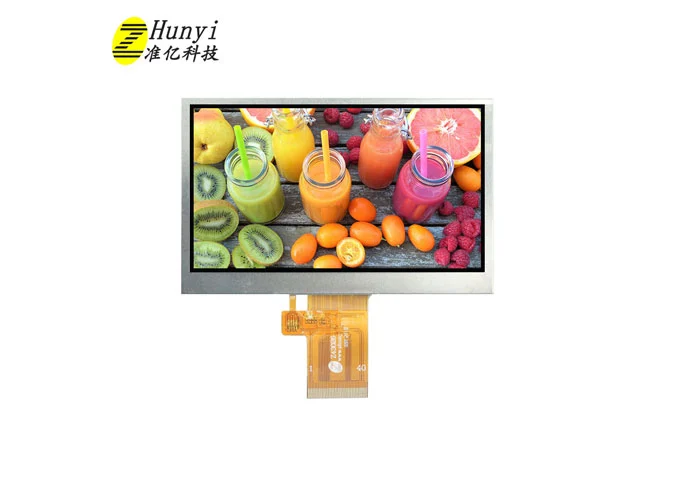

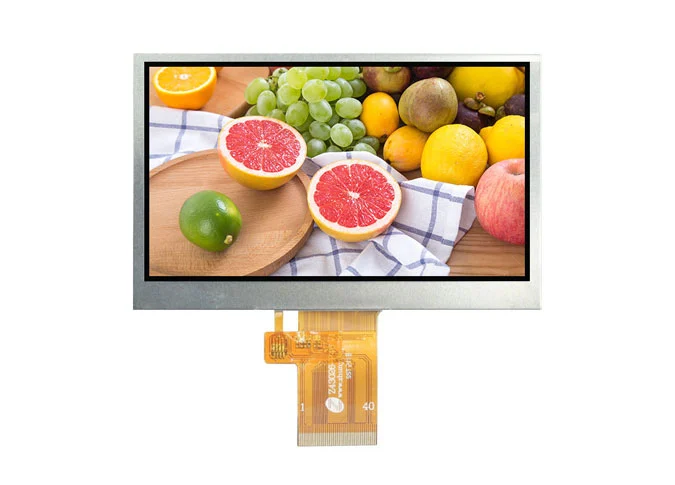

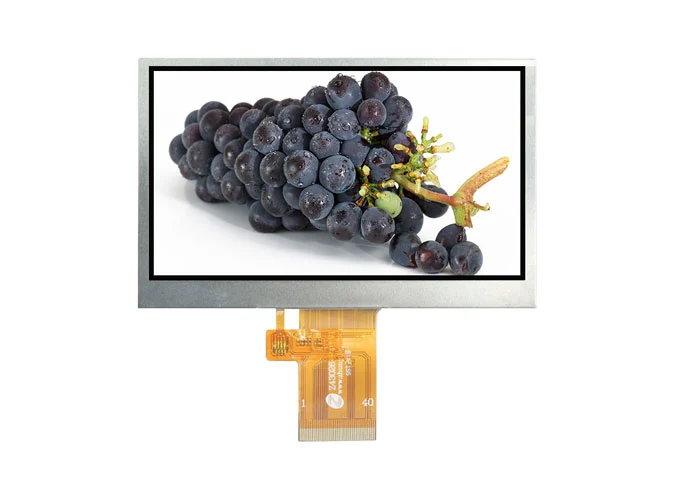

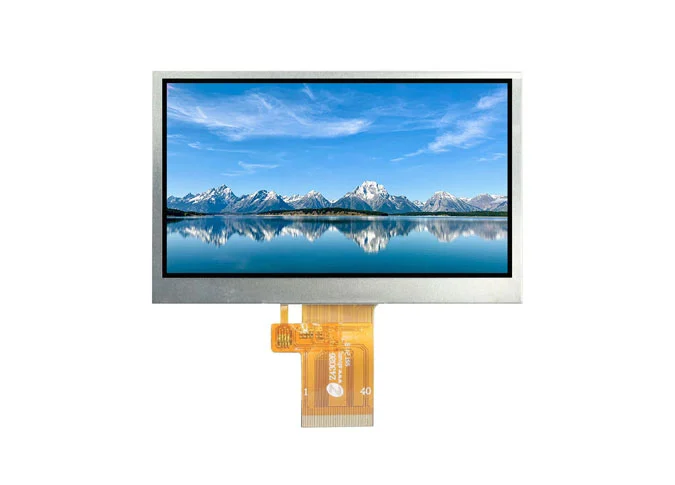

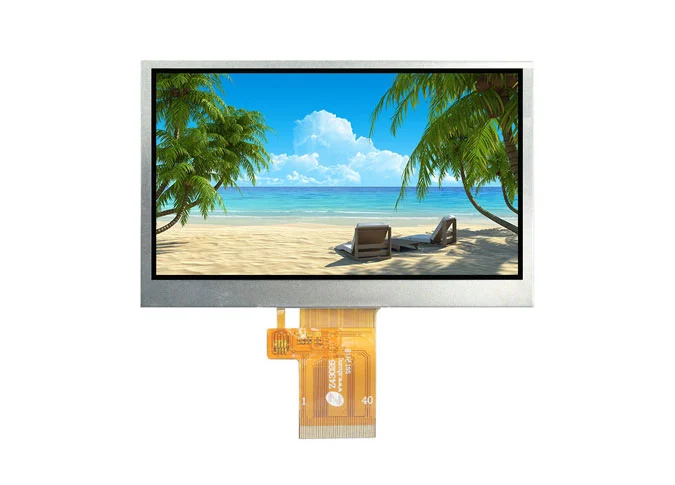

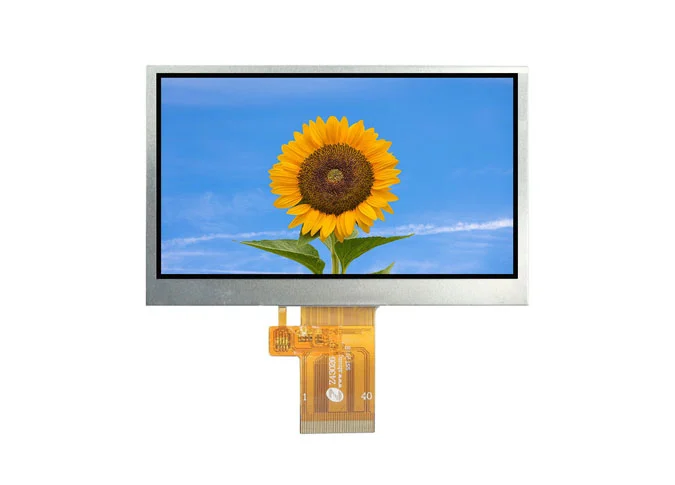

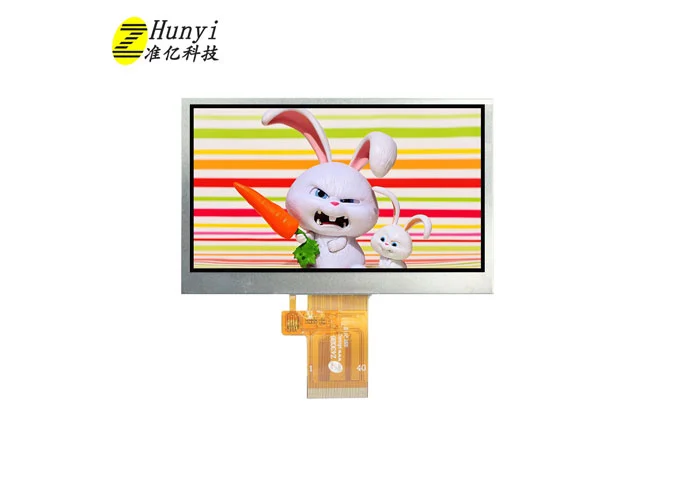

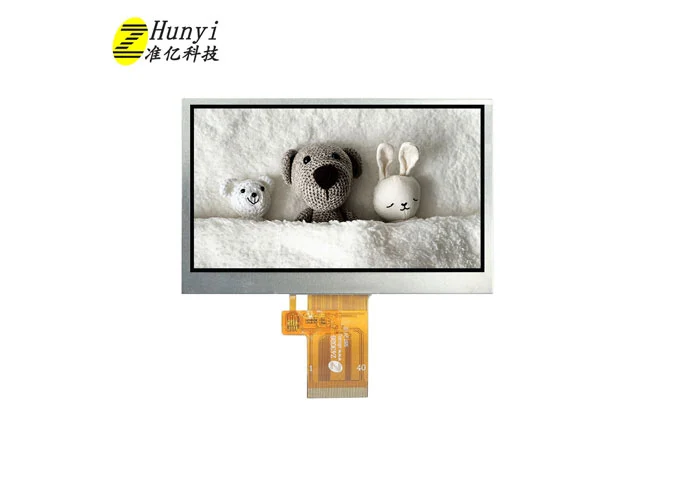

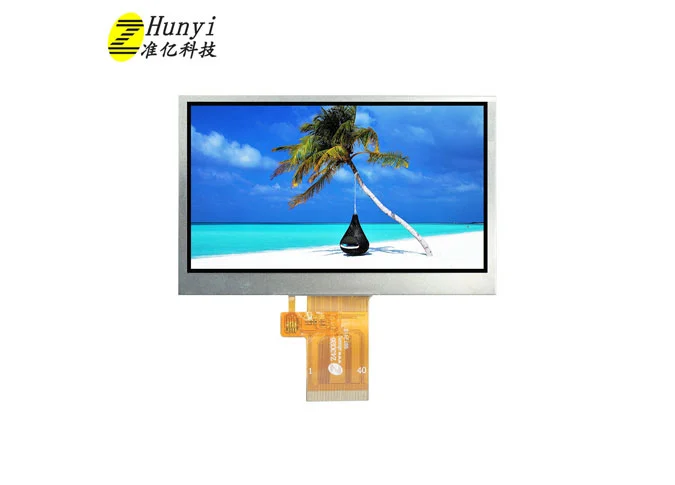

Z43026-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 480*272. ЭтотОптовая продажа TFT LCD дисплейЭто встроенная микросхема драйвера ЖК-дисплея SC7283 и сенсорный контроллер GT911. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсами RGB и I2C. Многоточечное касание.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакПоставщик ЖК дисплеев на заказ, Мы также можем настроить для вас.
КакЖК дисплей модуль завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 4,3-дюймовый сенсорный ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI, E-bike, электромобиле, приборная панель, спидометр и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |

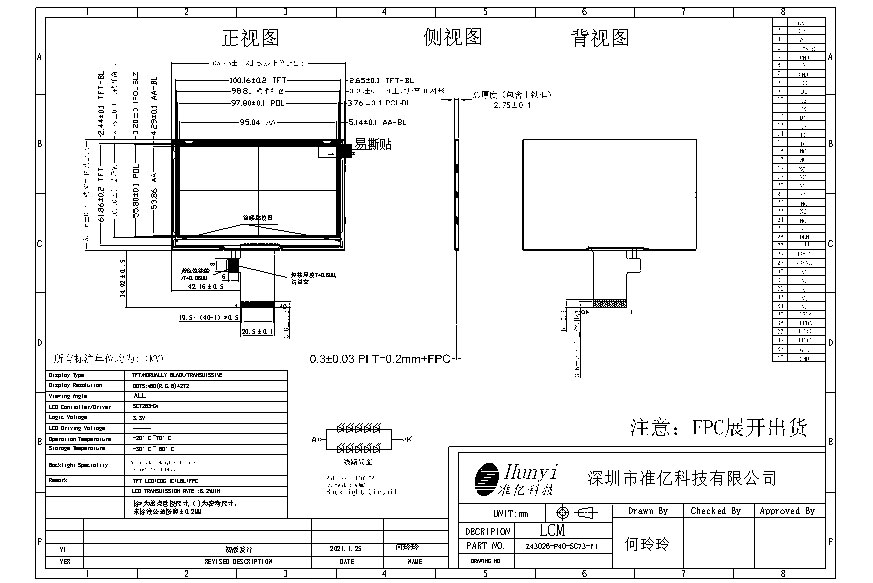

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 126.04 (W) × 84.86 (H) × 6.75 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | SC7283-G4 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 6.9% Min: 6.2% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z43026-P40 V1 | - |
16 | Interface | RGB | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | TBD | nit |
21 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | DISP | Display on/off |
3 | VCI | POWER SUPPLY (3.3V) |
4 | IOVCC | I/O POWER SUPPLY (1.8V) |
5-7 | GND | Ground |
8-15 | D0-D7 | BLUE DATA |
16-25 | NC | No Connection |
26 | DEN | Data enable signal in RGB I/F DE mode. |
27 | CLK | Pixel clock signal in RGB I/F |
28 | HSYNC | Horizontal sync. Signal in RGB I/F. |
29 | VSYNC | Vertical sync. Signal in RGB I/F. |
30-34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37-38 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
39-40 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
3 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
4 | TP_INT | TP Interrupt PIN |
5 | TP_RST | TP Reset PIN |
6 | GND | Ground |
3.1 LCM
