Размер: 4,3 дюйма
Разрешение: 480*800
Активная область: 56,16*93,70 мм
Интерфейс: SPI RGB/MIPI
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

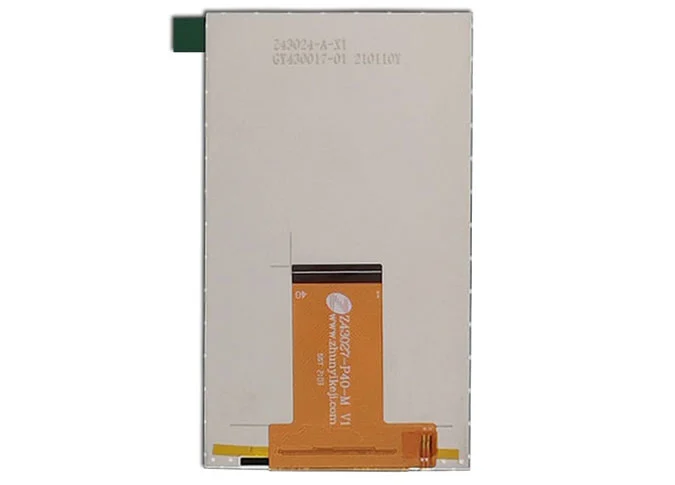

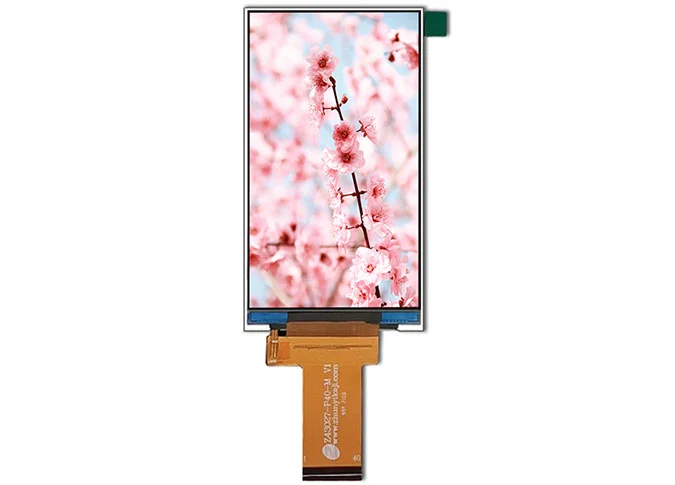

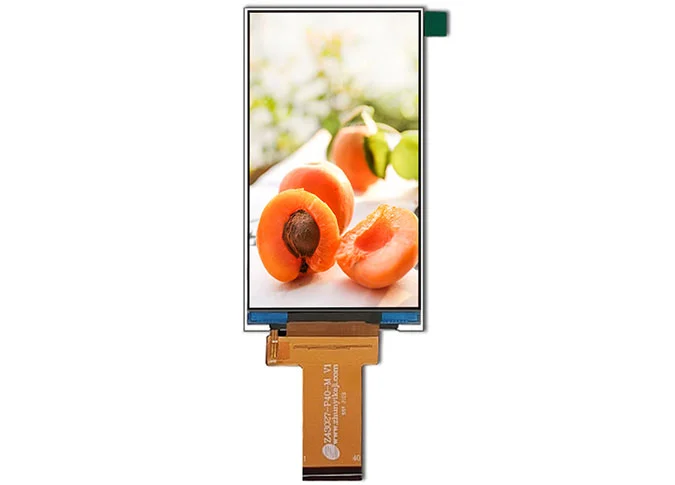

Z43027-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 480*800. Техника IPS (переключение в плоскости) делает этот 4-дюймовый ЖК-модуль более широким углом обзора. ЭтотОптовый ЖК дисплейЯвляется встроенной микросхемой драйвера GC9503V. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI/SPI RGB, яркостью 400 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы также можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
НашиЗаводской модуль дисплеяУнесите 9001: 2015 ИСО и ИАТФ 16949: 2016 систему стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 39 (H) × 117 (V） | um |

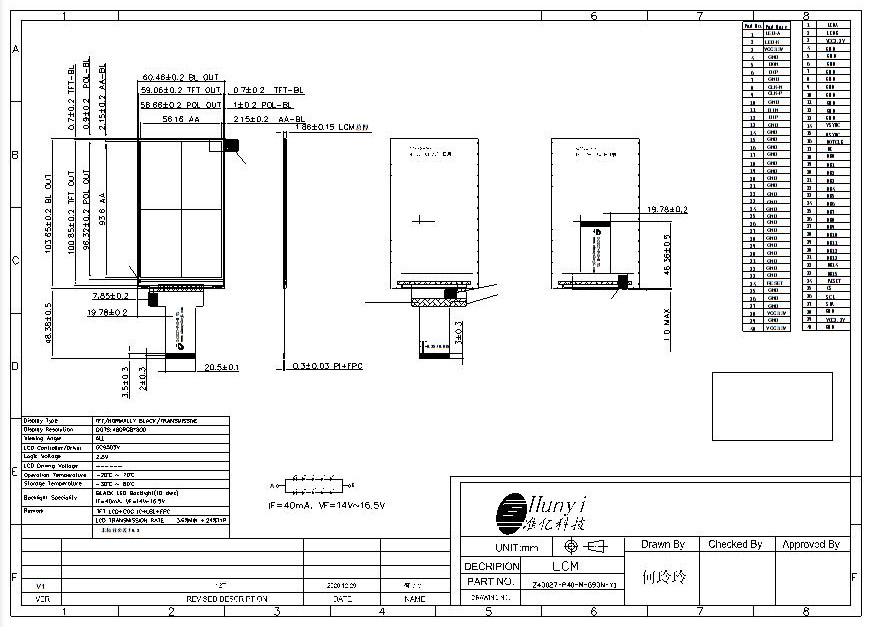

4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.85 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.5 (T) | mm |
6 | LCD Active Area | 56.14 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GC9503V | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.24% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43027-P40-M V1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY（3.3V） |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY（3.3V） |
39 | GND | Ground |
40 | VCC | POWER SUPPLY（3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY（3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Horizontal sync. Signal in RGB I/F. |
15 | HSYNC | Vertical sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | DATA BUS |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY（3.3V） |
40 | GND | Ground |
