Размер: 4,3 дюйма
Разрешение: 800*480
Активная область: 95,04*53,86 мм
Интерфейс: RGB
Угол обзора: IPS
Яркость: 1000 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

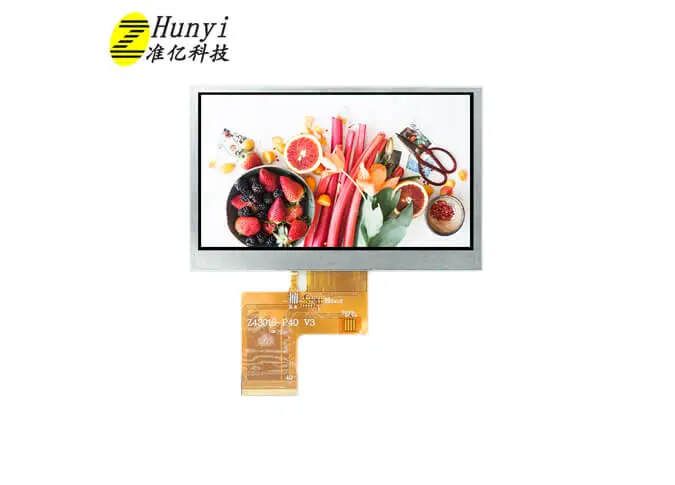

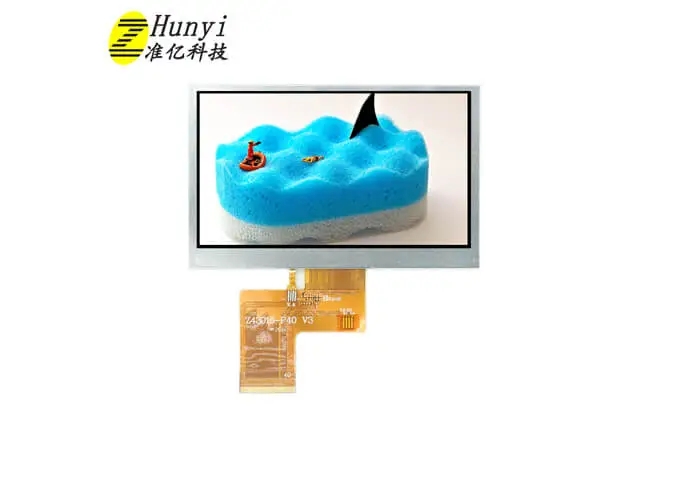

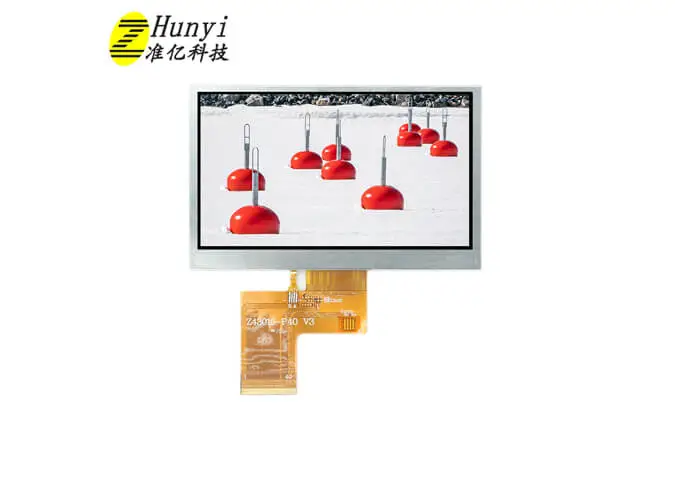

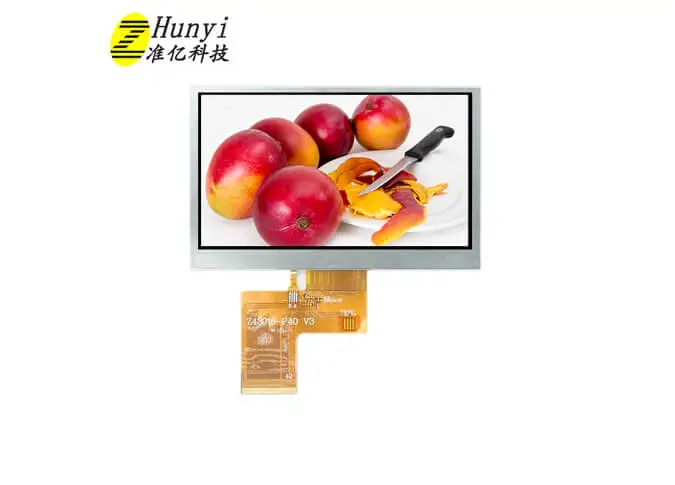

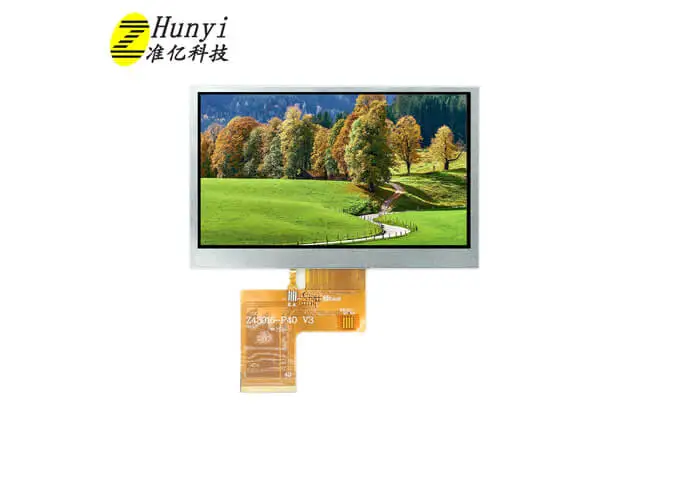

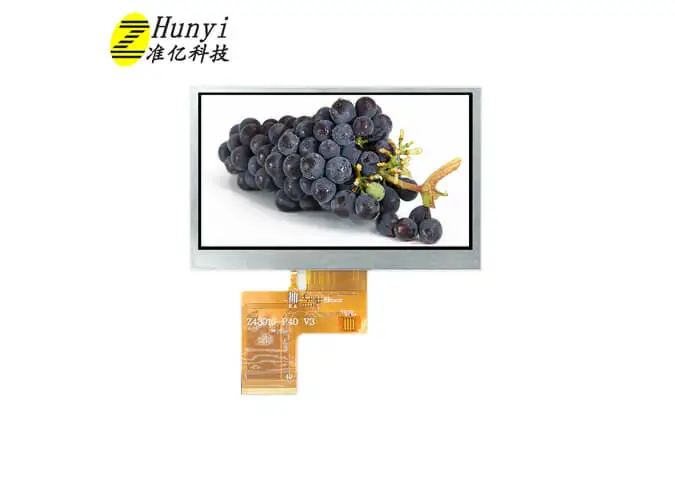

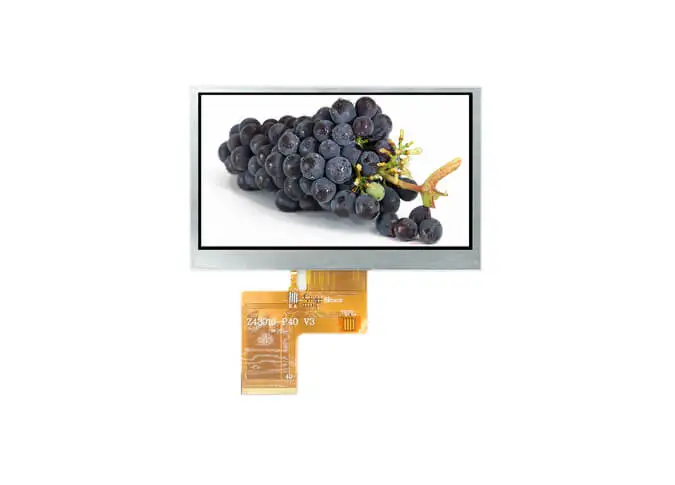

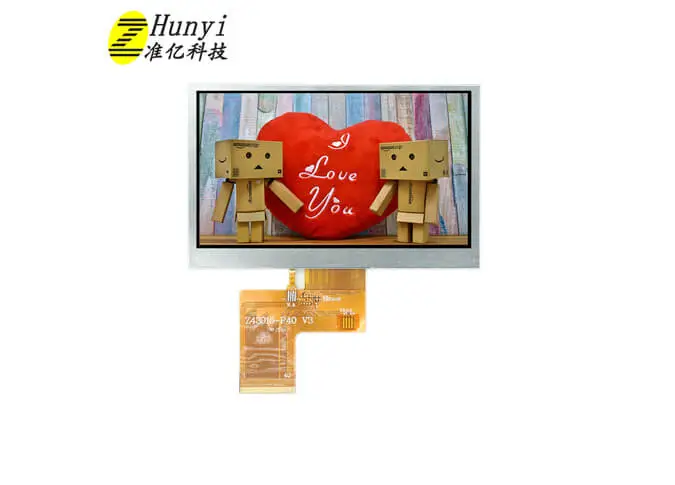

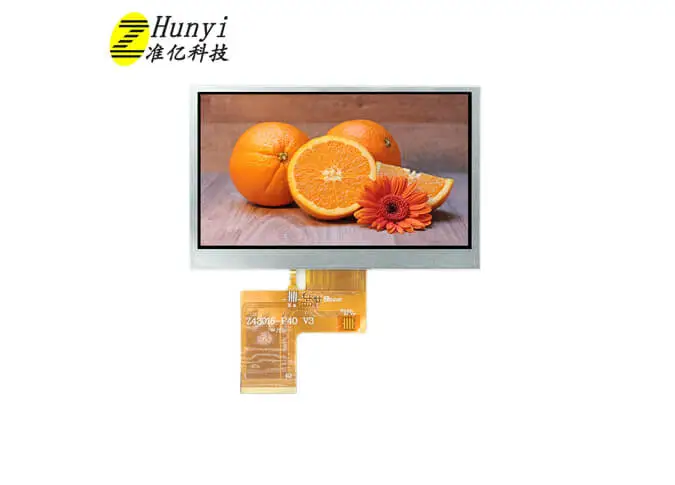

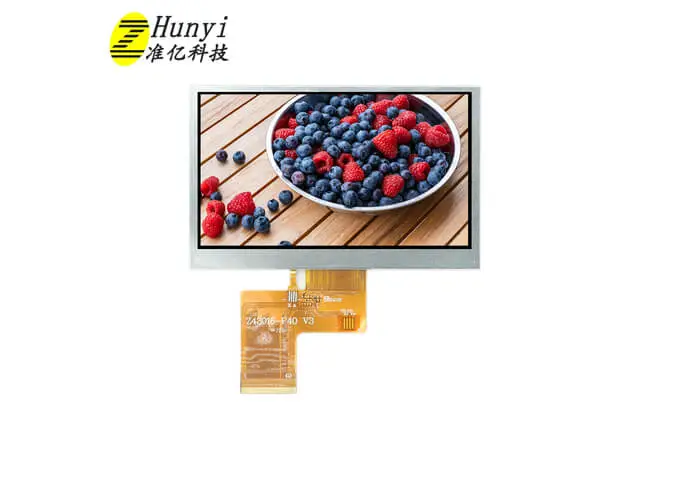

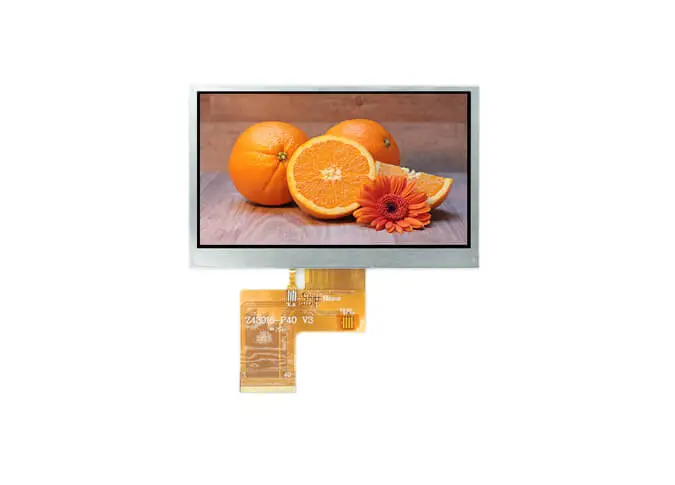

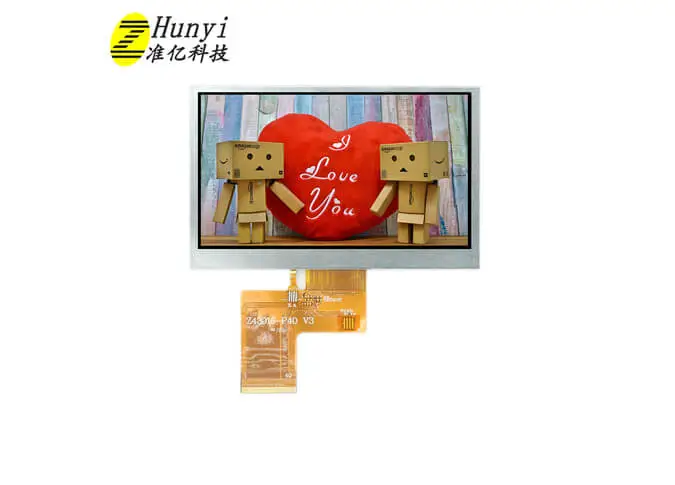

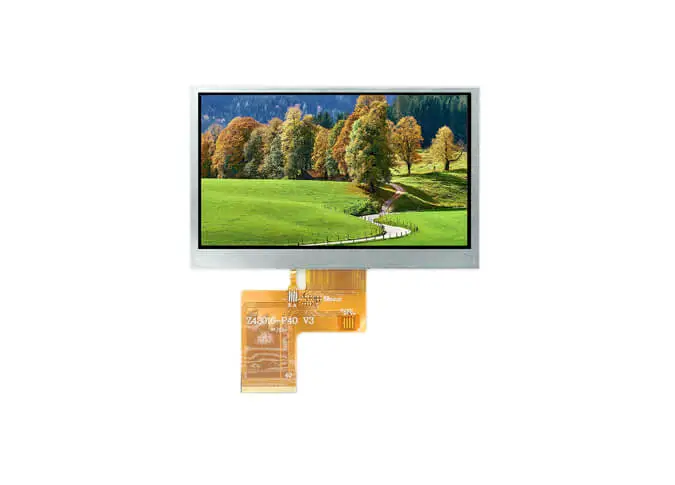

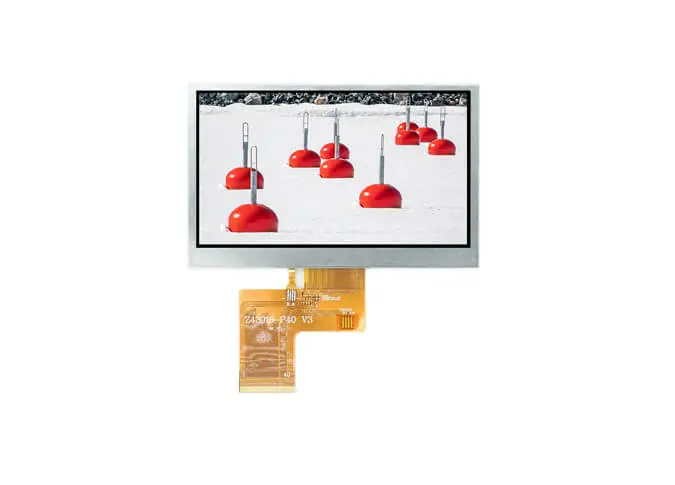

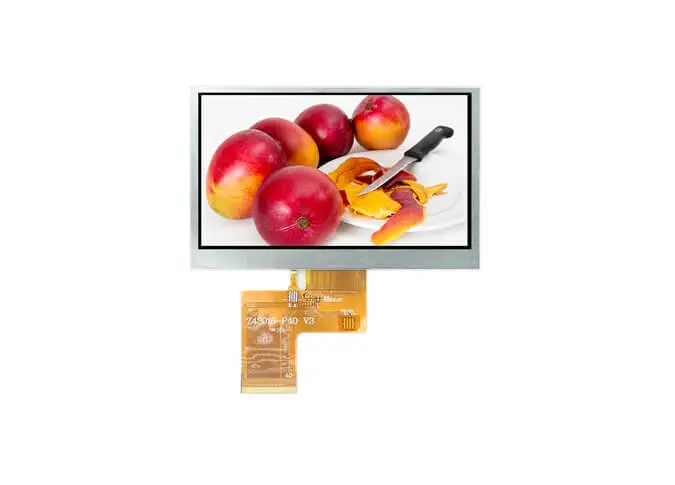

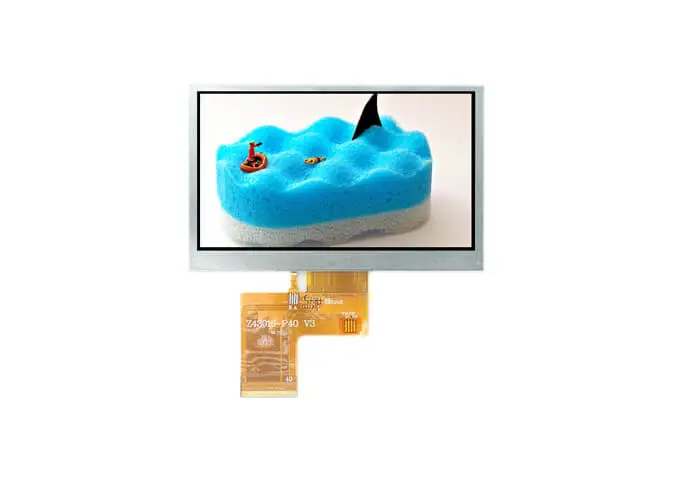

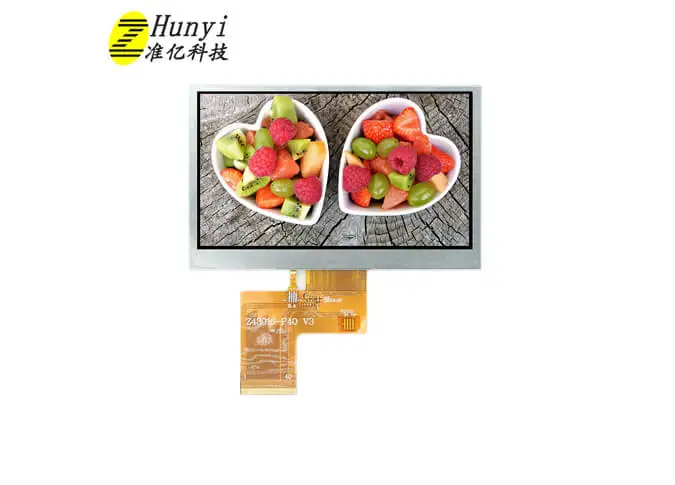

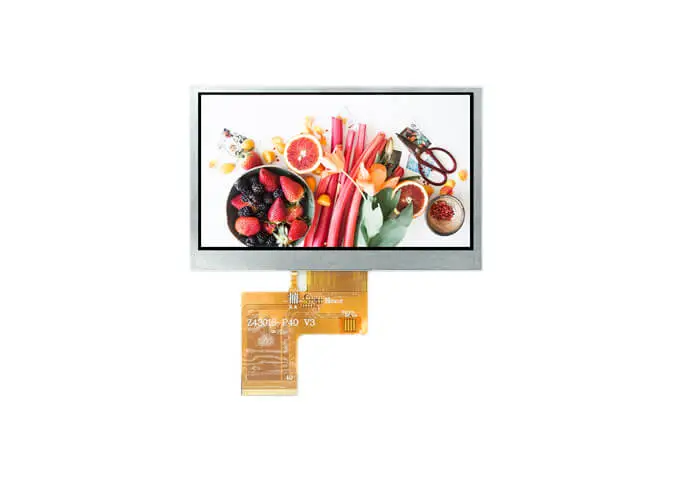

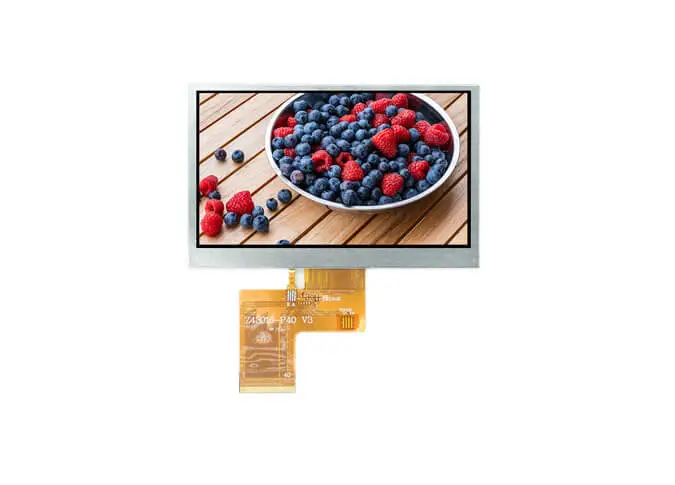

Z43080-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 800*480. Техника IPS (переключение в плоскости) делает этот 4,3-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера ST7262E43. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом RGB, яркость 1000 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
4,3-дюймовый горизонтальный ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QR-кода, умном доме, промышленном портативном устройстве, открытом воздухе, HMI, E-bike, электромобиле, приборная панель, спидометр и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 800 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 105.40 (W) × 67.10 (H) ×3.0 (T) | mm |
6 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7262E43 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
14 | FPC Version | - | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/5 Series 3 Parallel (15 lights in total) | - |
19 | Luminance | Typ.: 1000 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | Cathode of LED backlight |
2 | LEDA | Anode of LED backlight |
3 | GND | Power ground |
4 | VCC | Power voltage |
5-12 | R0-R7 | RED DATA BUS |
13-20 | G0-G7 | GREEN DATA BUS |
21-28 | B0-B7 | BLUE DATA BUS |
29 | GND | Power ground |
30 | CLK | Pixel clock |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync signal |
33 | VSYNC | Vertical sync signal |
34 | DEN | Data enable |
35 | HDIR | UP/Down sequence control of source driver. |
36 | VDIR | Right/Left sequence control of source driver. |
37-40 | NC | NO connect |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
