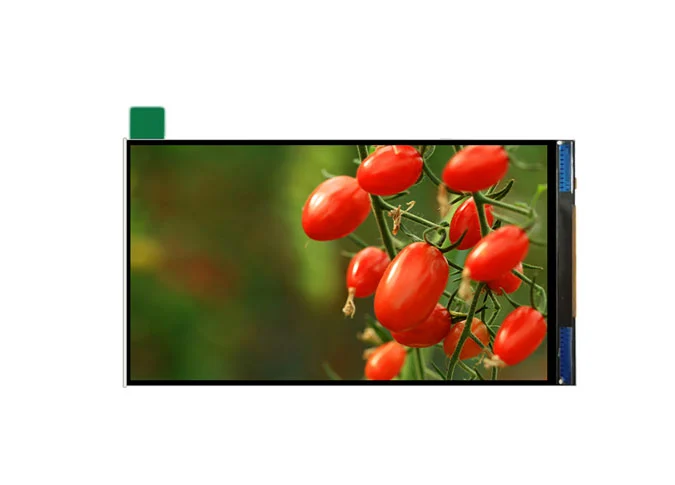

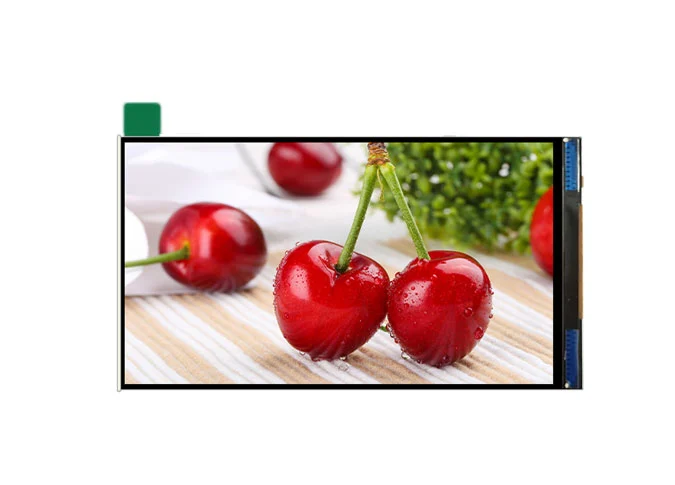

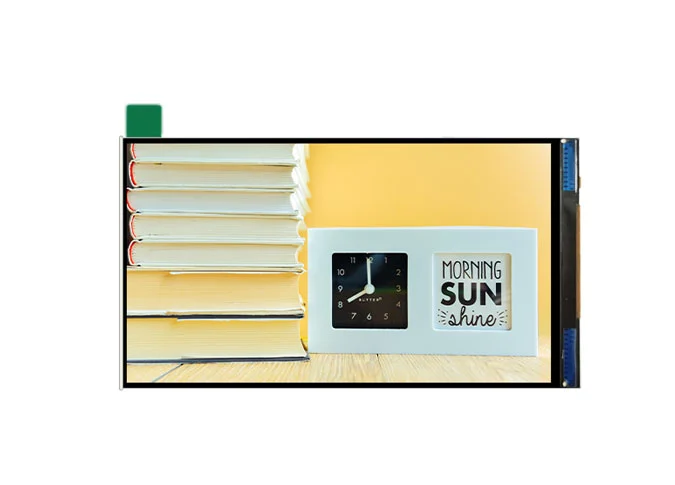

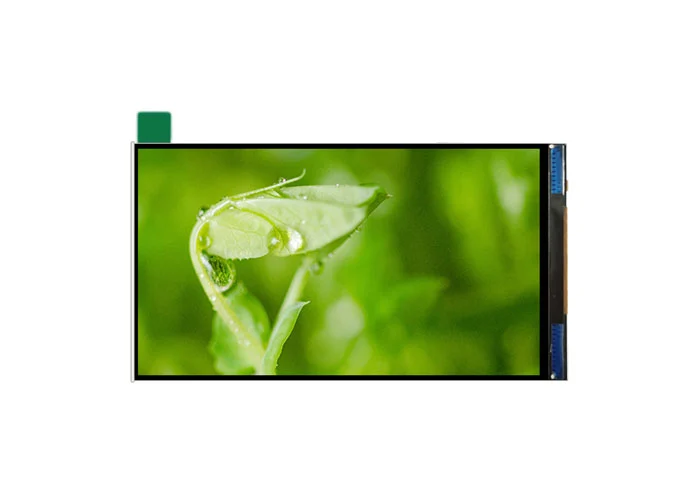

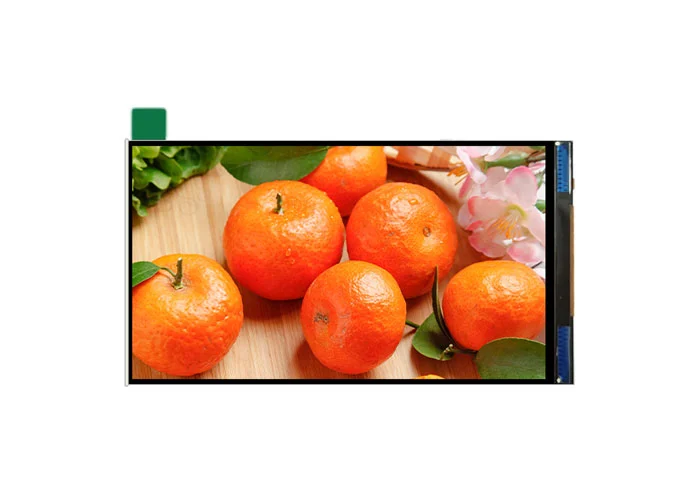

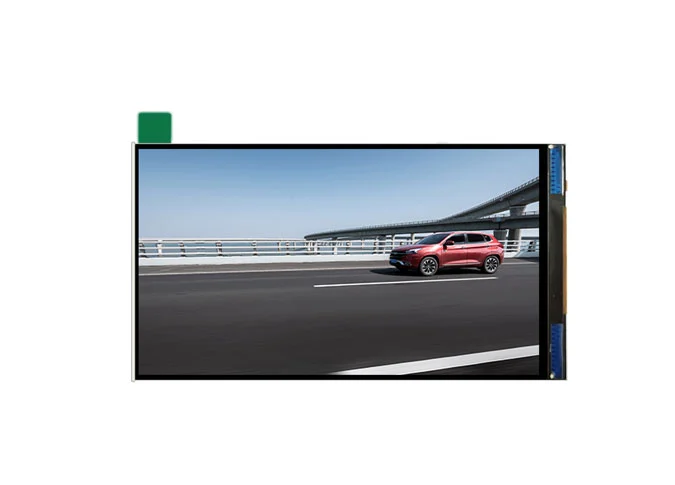

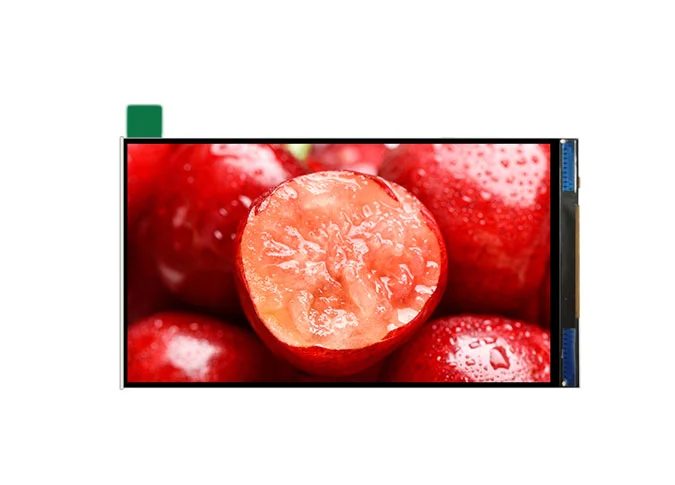

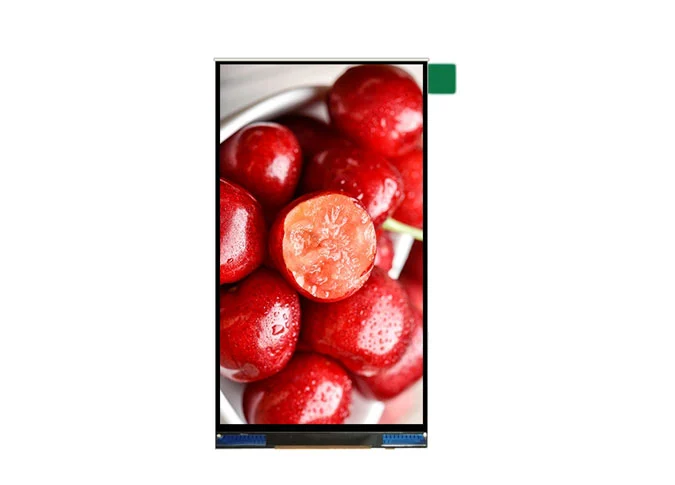

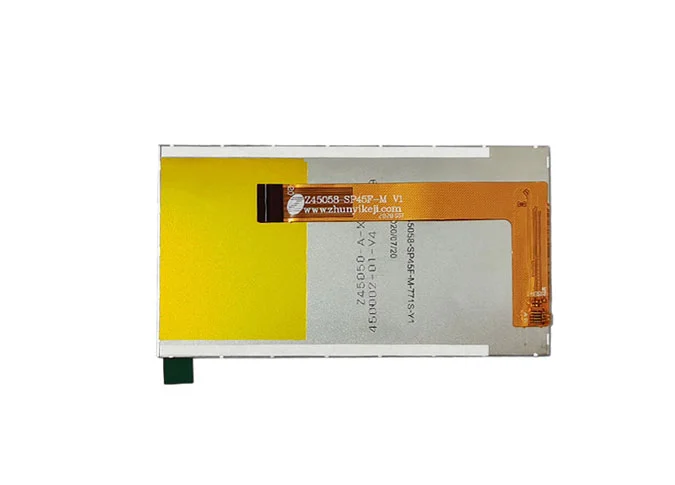

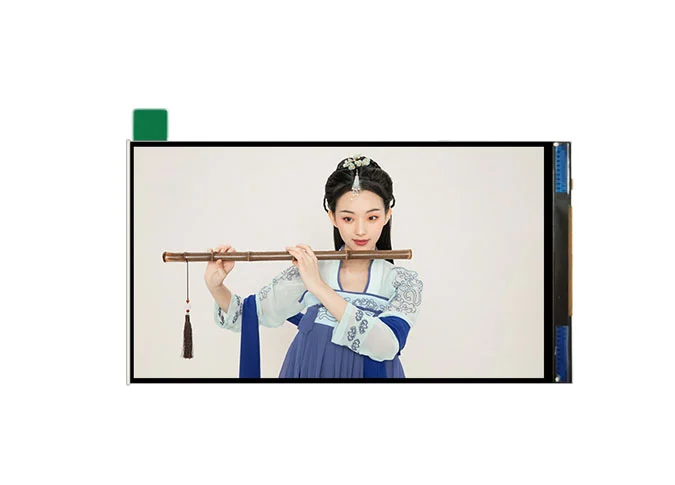

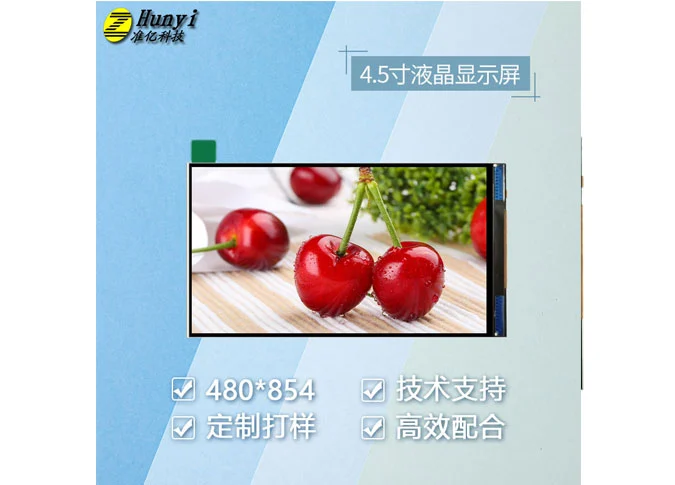

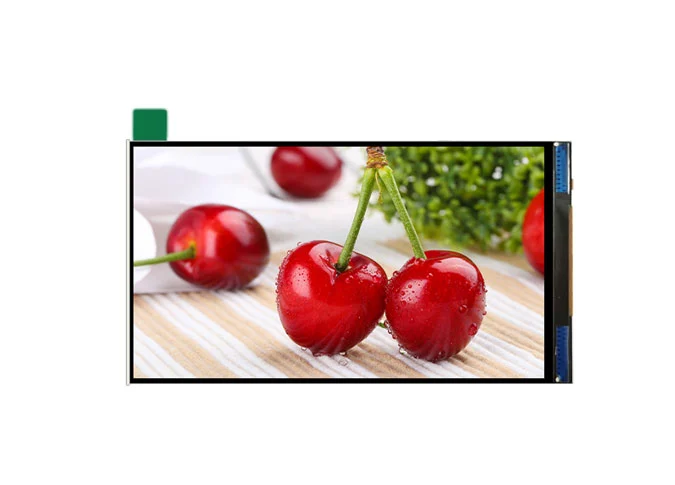

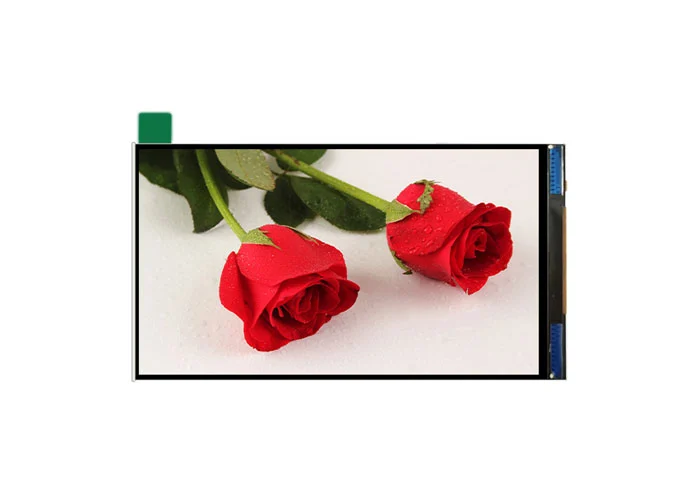

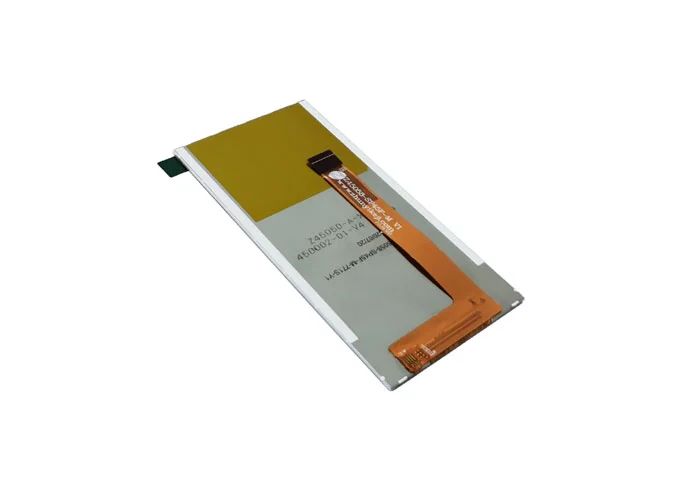

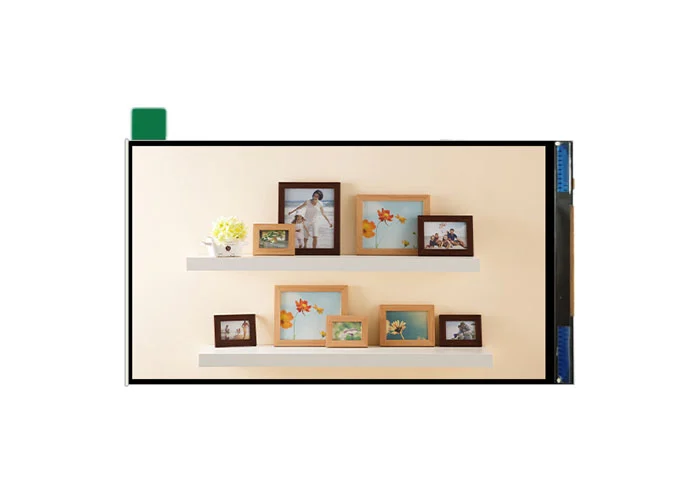

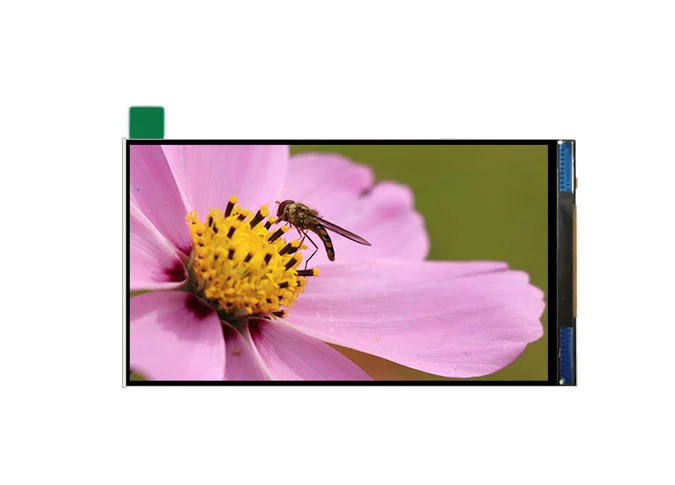

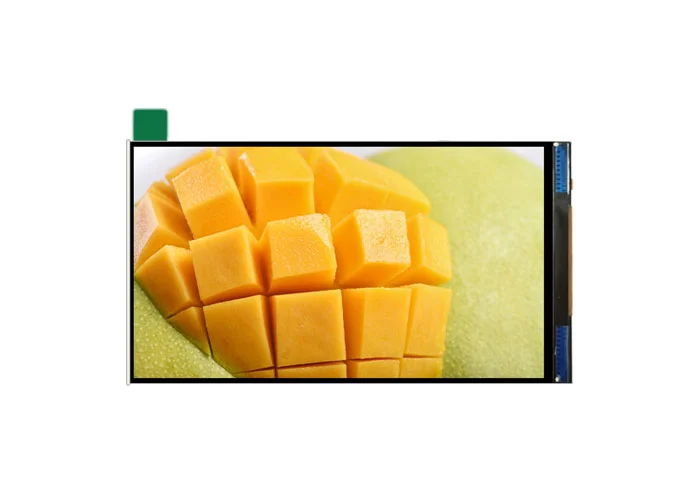

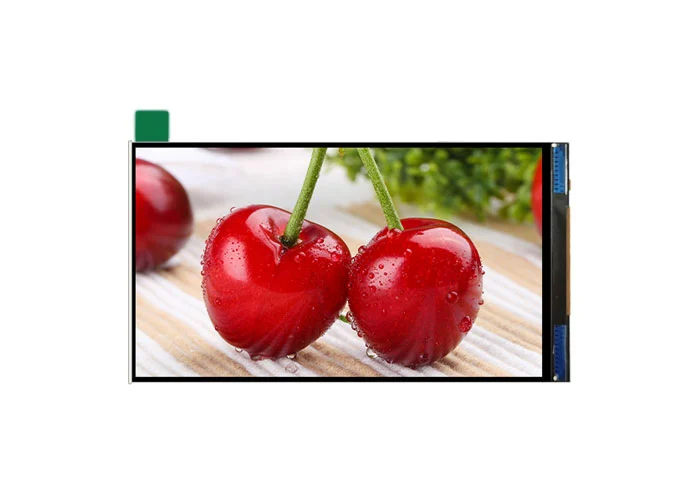

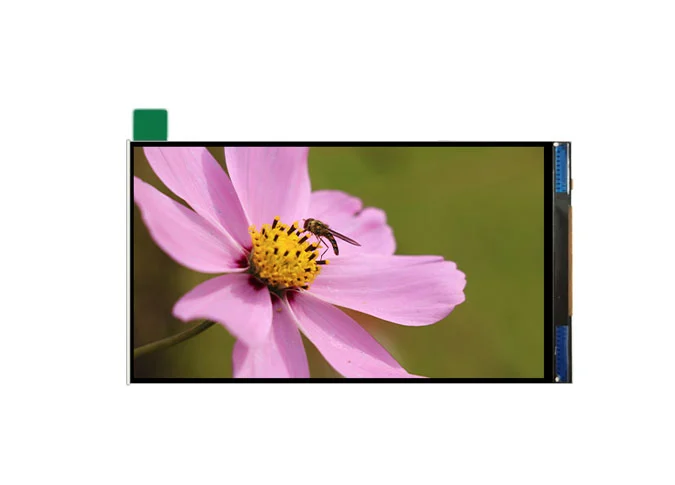

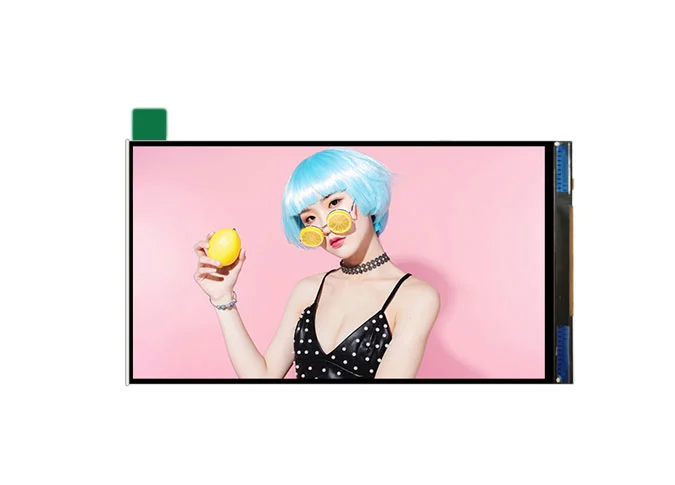

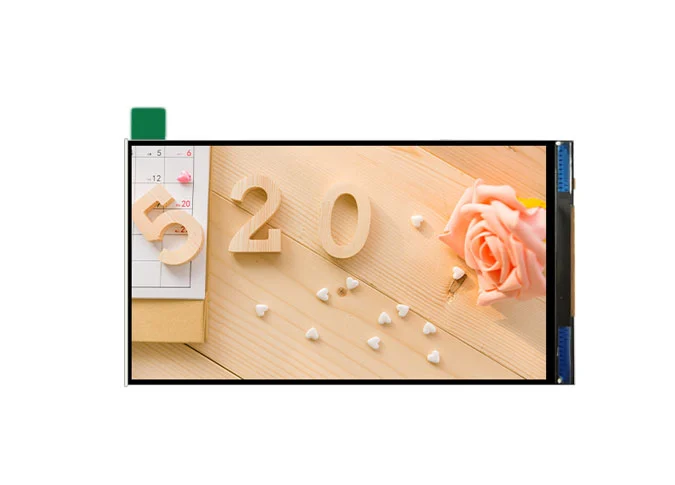

З45058 4,5 тип интерфейс 20 ПИН модуля ТФТ ЛКД дюйма 480*854 МИПИ

  • Размер: 4,5 дюйма

  • Разрешение: 480*854

  • Активная область: 55,44*98,64 мм

  • Интерфейс: MIPI

  • Угол обзора: IPS

  • Яркость: 400 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

4.5 inch lcd
4.5 inch lcd
4.5 lcd
480x854
4.5 inch lcd bulk
20 pin lcd display datasheet
20 pin lcd bulk
spi tft lcd display
spi tft module
4.5 inch lcd wholesale
4.5 lcd wholesale
480x854 wholesale
20 pin lcd wholesale
20 pin lcd display datasheet wholesale
spi tft lcd wholesale
spi tft lcd display wholesale
spi tft module wholesale
4.5 inch lcd manufacturer
4.5 lcd manufacturer
480x854 manufacturer
20 pin lcd manufacturer
20 pin lcd display datasheet manufacturer
spi tft lcd manufacturer
spi tft module manufacturer
20 pin lcd
4.5 inch lcd
480x854 bulk
spi tft lcd

Обзор Z45058 4,5-дюймовый ЖК-модуль TFT Тип 480*854 MIPI Интерфейс 20PIN

1

Z45058-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 4,5-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера ST7701S. Этот ЖК-дисплей a-Si TFTМодуль amoledПоставляется с интерфейсом RGB, яркость 400 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьПользовательский ЖК модульДля вас.

3

КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

4,5-дюймовый ЖК-экран широко используется в визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметическом инструменте, бытовом приборе, сканере QRcode, инфракрасной температуре, переводчике, умном доме, промышленном портативном устройстве, на открытом воздухе, HMI и т. Д.

Specifications of 4.5 Inch LCD Module TFT Type 480*854 MIPI Interface 20PIN


Item

Main Display

Unit

Number of Pixels

480 * RGB * 854

Pixel

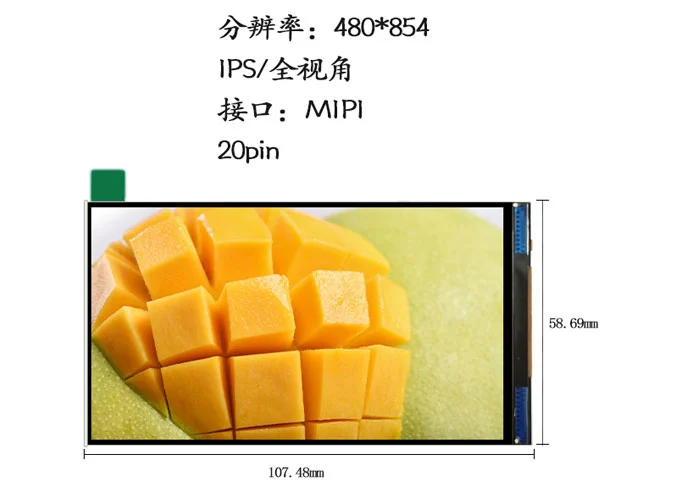

LCM Outline Dimension

58.69 (W) * 107.48 (H) * 2.03 (T)

mm

LCD Outline Dimension

57.84 (W) * 105.39 (H) * 0.5 (T)

mm

Active Area

55.44 * 98.64

mm

Pixel Pitch

0.1155 *0.1155

mm

Display Mode

Normal Black


Pixel Arrangement

R.G.B Vertical Stripe


Viewing Direction

Free


Color Configuration

RGB


LCD Transmittance

4.25% (TYP)


LCD Contrast Ratio

Typ: 1000; Min: 800


FPC Version

Z45058-LULUF-M V1


Interface

MIPI


Operating Temperature

-20℃ ~ 70℃


Storage Temperature

-30℃ ~ 80℃


Backlight arrangement

LED / 2 parallel 5series


Luminance

-


Weight

-



LCM-Pin Assignments of 4.5 Inch LCD Module TFT Type 480*854 MIPI Interface 20PIN


PIN NO.

PIN DEF.

PIN DESC.

1

GND

Ground

2

VDD

POWER SUPPLY(2.8V)

3

VDD

POWER SUPPLY(2.8V)

4

IOVDD

I/O POWER SUPPLY(1.8V)

5

RESET

RESET PIN(1.8V)

6

GND

Ground

7

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

8

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

9

GND

Ground

10

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

11

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

12

GND

Ground

13

CLKN

MIPI-DSI CLOCK differential signal input pin

14

CLKP

MIPI-DSI CLOCK differential signal input pin

15

GND

Ground

16

GND

Ground

17

LED-K

POWER SUPPLY- FOR BACKLIGHT CATHODE

18

LED-K

POWER SUPPLY- FOR BACKLIGHT CATHODE

19

LED-A

POWER SUPPLY+ FOR BACKLIGHT

20

LED-A

POWER SUPPLY+ FOR BACKLIGHT

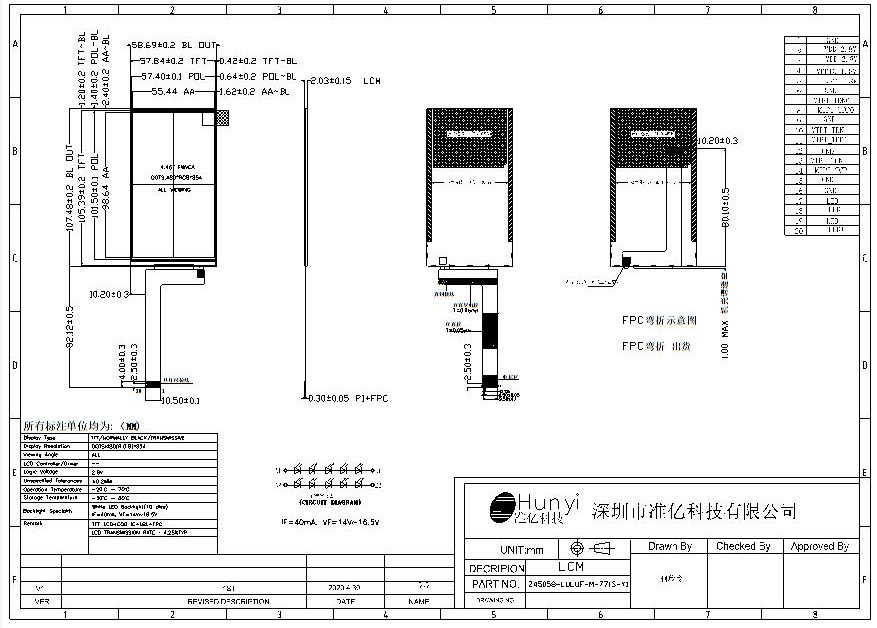

Mechanical Drawing of 4.5 Inch LCD Module TFT Type 480*854 MIPI Interface 20PIN


Mechanical Drawing of 4.5 Inch LCD Module TFT Type 480*854 MIPI Interface 20PIN
