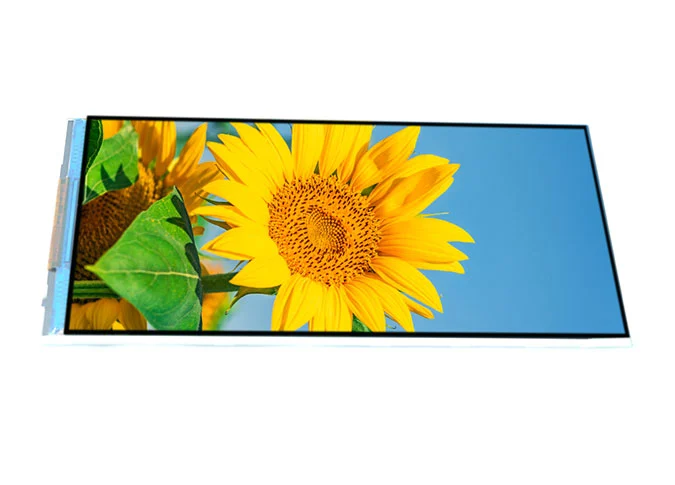

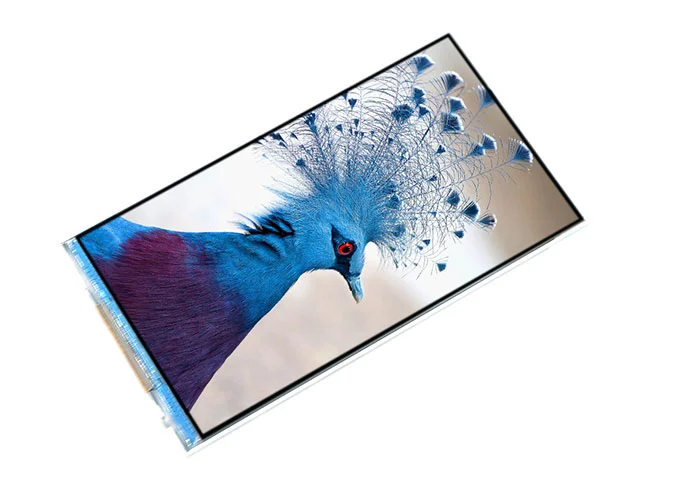

Обзор Z49399 500 нит 5-дюймовый экран дисплея TFT 480*854 ST7701S Контроллер RGB SPI Интерфейс

1

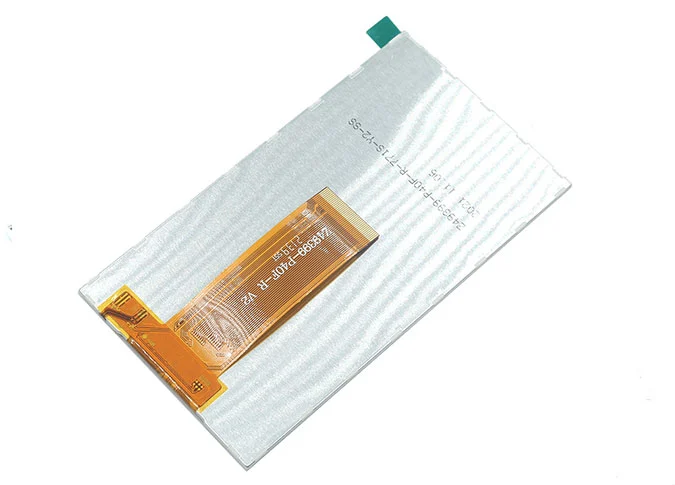

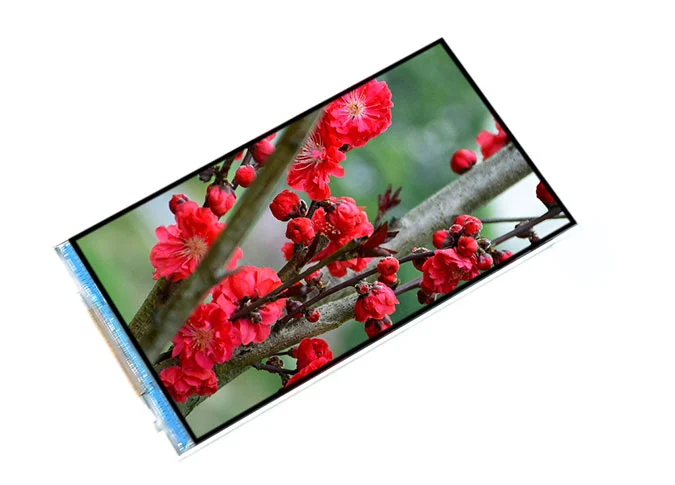

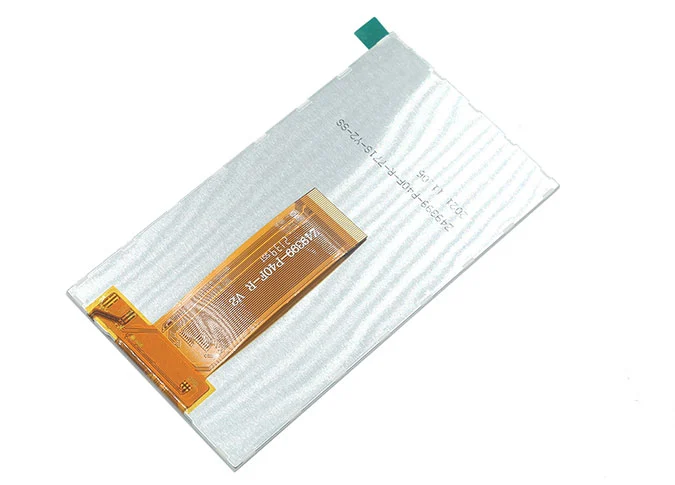

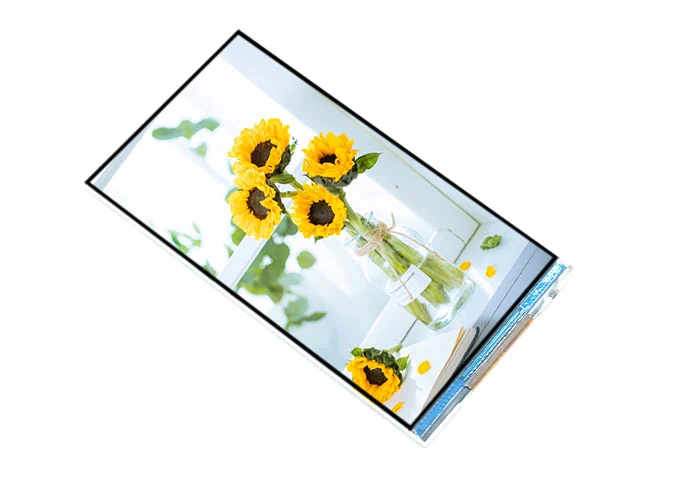

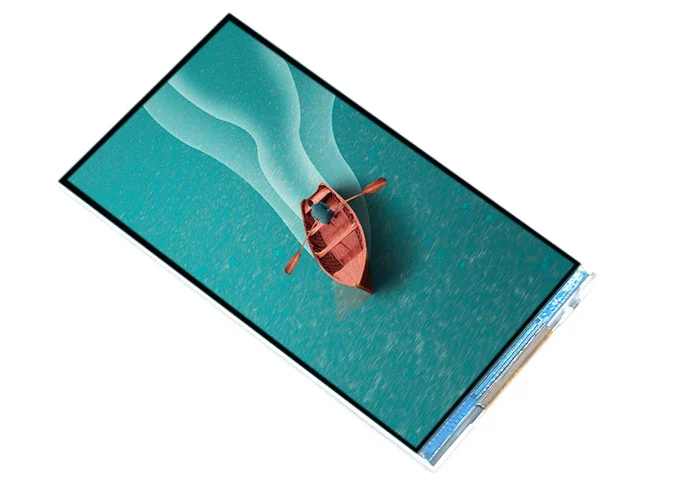

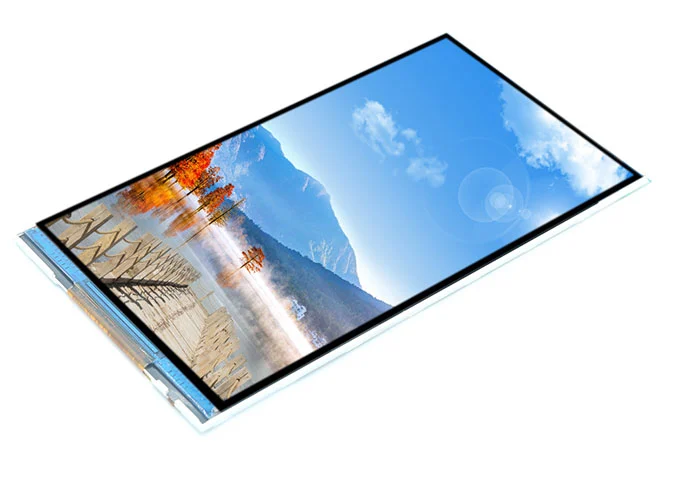

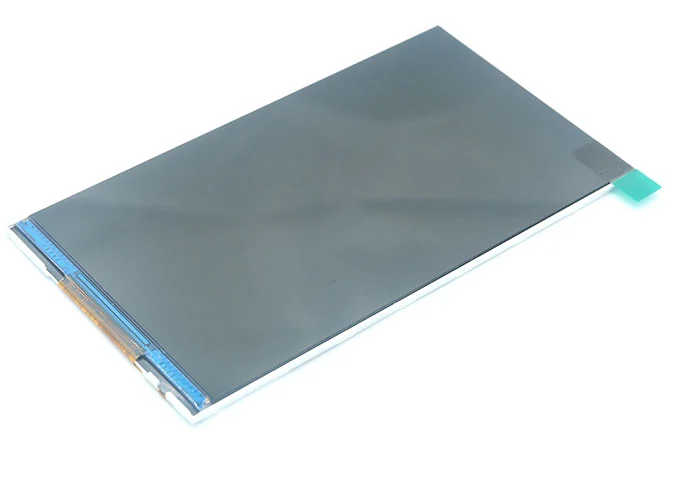

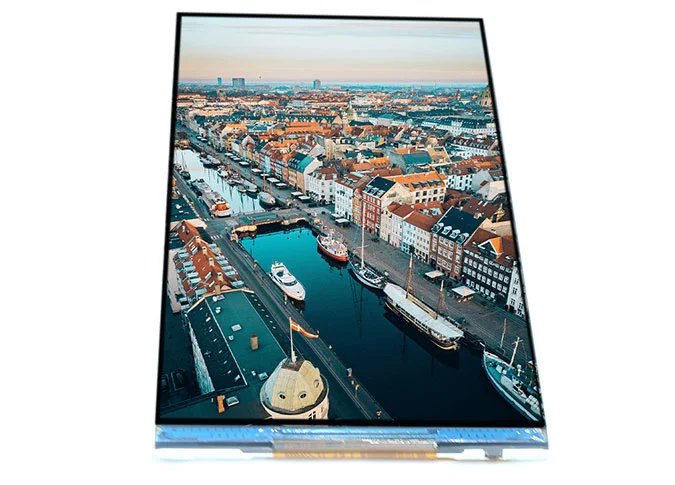

Z49399-это цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 5-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера ST7701S-G5. Это a-Si TFTКвадратный ЖКМодуль поставляется с интерфейсом SPI RGB, яркость 530 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., В качествеПоставщик модулей TFT LCD, Мы также можем настроить для вас.

3

КакПоставщик квадратных ЖК, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

5-дюймовый ЖК-экран широко используется в медицинском, визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметической аппаратуре, бытовом приборе, блоке развертки QRcode, умном доме, промышленности, handheld, напольном, HMI, E-велосипеде, автомобиле и т. Д.

Specifications of 500nits 5 Inch 480*854 TFT Display Screen ST7701S Controller RGB+SPI Interface


No.

Item

Specification

Unit

1

Display Size (Diagonal)

5.0

inch

2

Display Resolution

480 (H) × RGB × 854 (V)

pixels

3

Pixel Pitch

128.4 (H) × 128.4 (V)

um

4

LCM Outline Dimension

(Without FPC)

66.40 (W) × 120.05 (H) ×2.25 (T)

mm

5

LCD Outline Dimension

64.46 (W) × 116.80 (H) × 0.8 (T)

mm

6

LCD Active Area

61.33 (W) × 109.65 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

ST7701S-G5

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 4.47%

-

13

LCD Contrast Ratio

Typ.: 800 Min: 640

-

14

FPC Version

Z49399-P40F-R V2

-

15

Interface

RGB+SPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/6 Series 2 Parallel (12 lights in total)

-

19

Luminance

530

nit

20

Weight

0.031

kg


Interface Definition Description of 500nits 5 Inch 480*854 TFT Display Screen ST7701S Controller RGB+SPI Interface


PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

2

LEDA

POWER SUPPLY+ FOR BACKLIGHT ANODE

3

GND

Ground

4

VCC

POWER SUPPLY (3.3V)

5-12

R0-R7

DATA BUS

13-20

G0-G7

DATA BUS

21-28

B0-B7

DATA BUS

29

GND

Ground

30

CLK

Pixel clock signal in RGB I/F

31

DISP

Display on/off

32

HSYNC

Horizontal sync. Signal in RGB I/F.

33

VSYNC

Vertical sync. Signal in RGB I/F.

34

DEN

Data enable

35

NC

No Connection

36

GND

Ground

37

RESET

LCM RESET PIN

38

SDI

LCM SPI data (SDI) data input (MOSI)

39

SCL

LCM SPI clock (SCL) clock (SCLK)

40

CS

Chip Select input PIN

RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on.

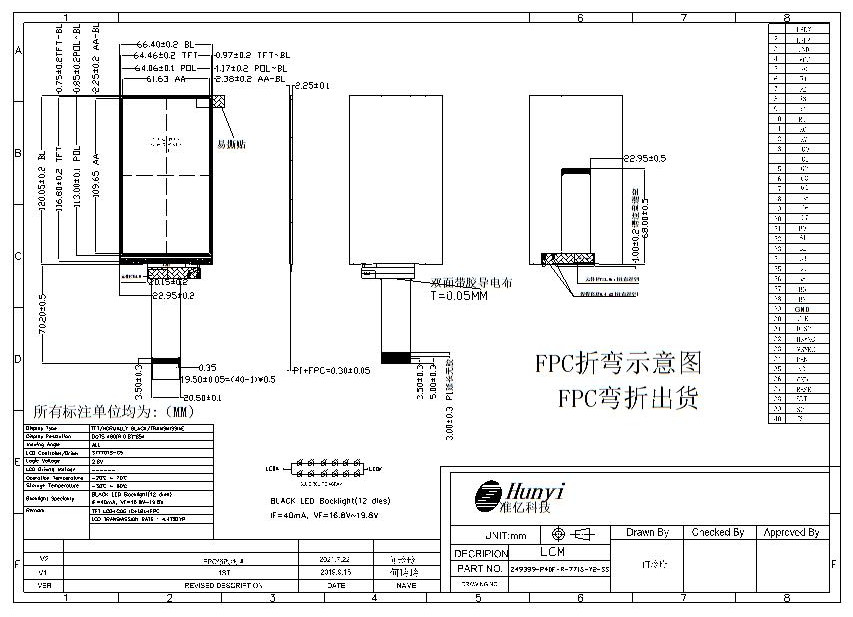

Mechanical Drawing of 500nits 5 Inch 480*854 TFT Display Screen ST7701S Controller RGB+SPI Interface


Mechanical Drawing of 500nits 5 Inch 480*854 TFT Display Screen ST7701S Controller RGB+SPI Interface
