Размер: 5 дюймов
Разрешение: 480*854
Активная область: 61,63*109,65 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 600 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

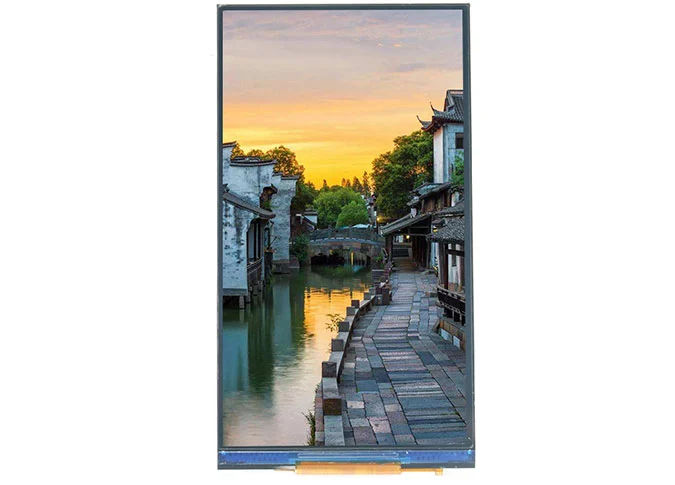

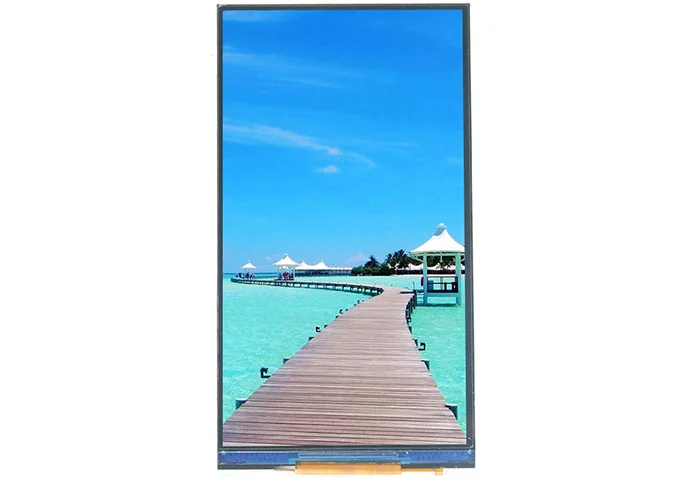

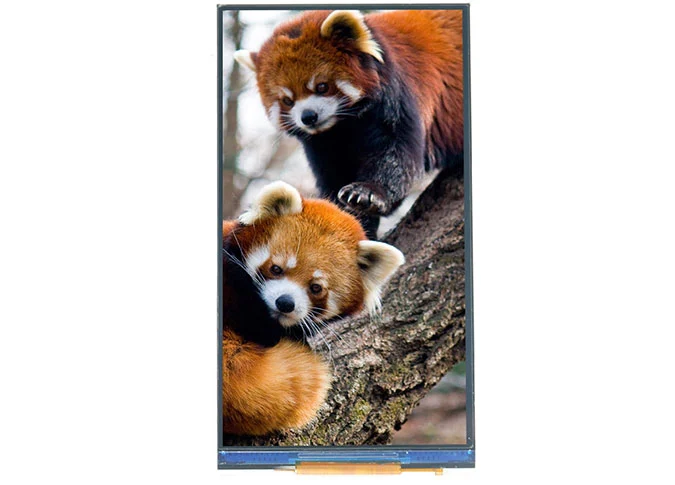

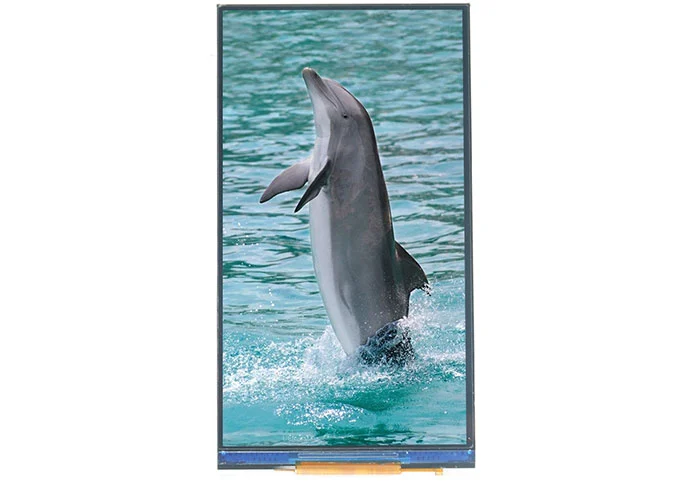

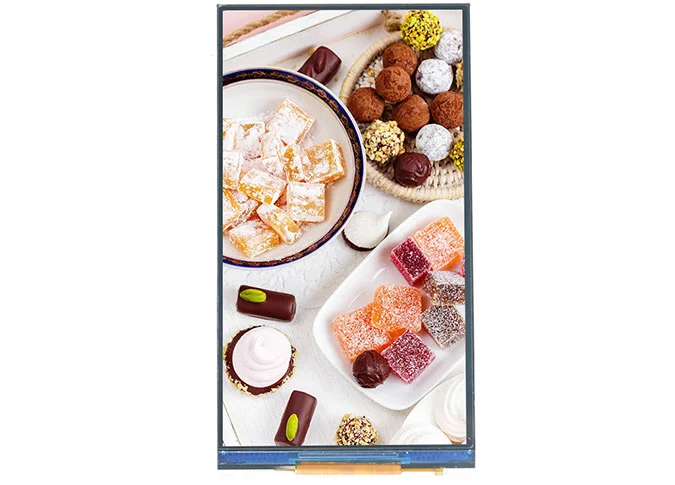

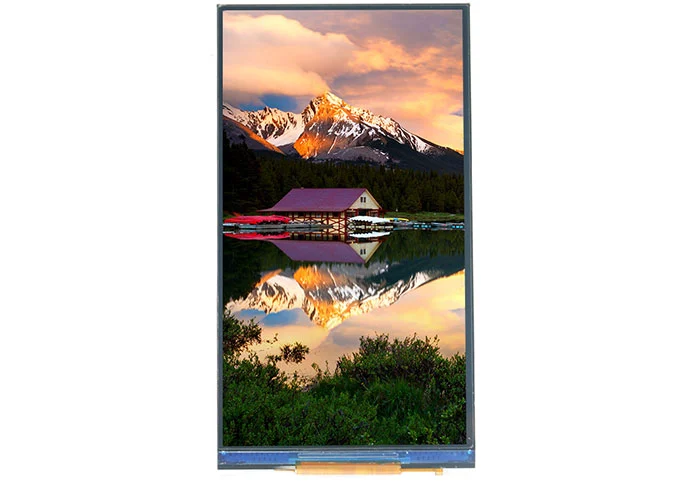

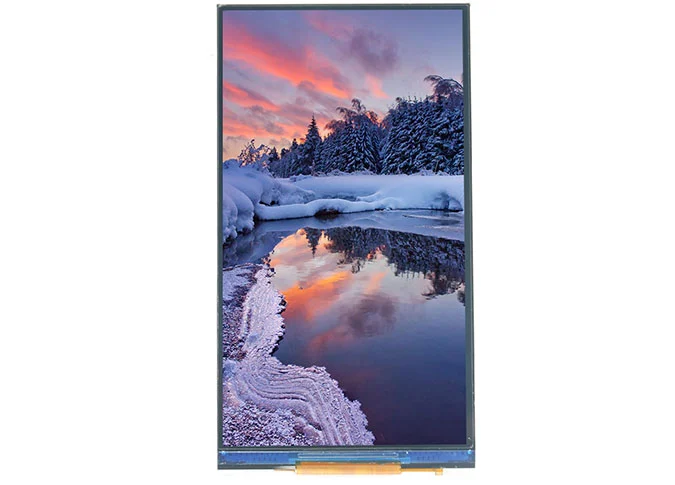

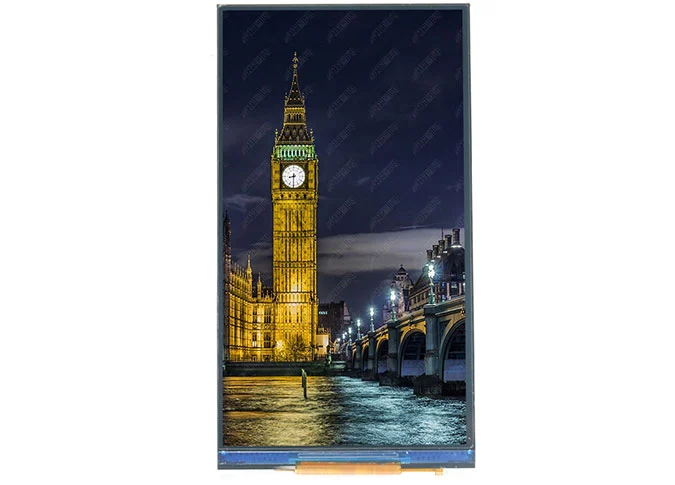

Z49416 жидкокристаллический дисплей (LCD) (TFT) тонкопленочного транзистора активной матрицы цвета с разрешением 480*854. Техника IPS (переключение в плоскости) делает этот 5-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей является встроенной микросхемой драйвера JD9161Z-JN. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 600 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы также можем настроить для вас.
Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
5-дюймовый ЖК-экран широко используется в медицинском, визуальном дверном звонке, E-кошельке, POS, игровом плеере, косметической аппаратуре, бытовом приборе, блоке развертки QRcode, умном доме, промышленности, handheld, напольном, HMI, E-велосипеде, автомобиле и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V） | um |

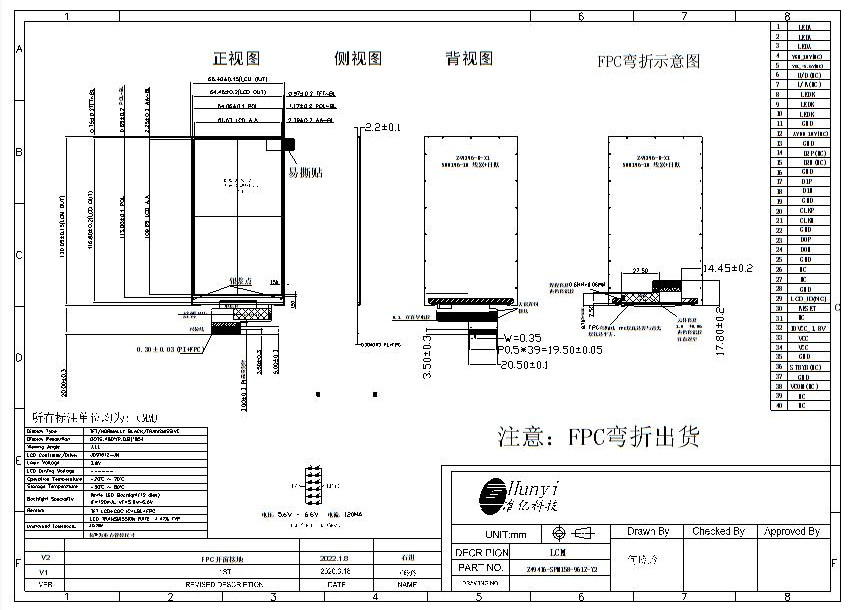

4 | LCM Outline Dimension (Without FPC） | 66.40 (W) × 120.05 (H) × 2.2 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 61.63 (W) × 109.65 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |

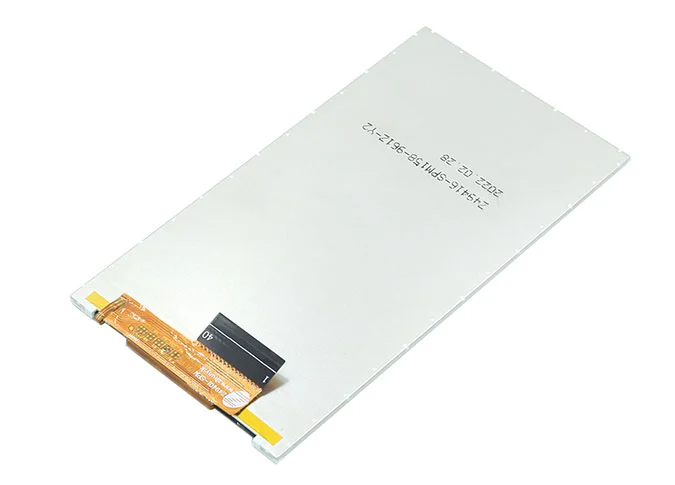

14 | FPC Version | Z49401-SPM158 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/2 Series 6 Parallel (12 lights in total) | - |
19 | Luminance | 600 | nit |
20 | Weight | 0.026 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH(NC) | Positive gate driver output voltage level(18V)(NC) |
5 | VGL(NC) | Negative gate driver output voltage level(-5.6V)(NC) |
6 | U/R(NC) | U/R PIN(NC) |
7 | L/R(NC) | L/R PIN(NC) |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD(NC) | Analog positive power(10V)(NC) |
13 | GND | Ground |
14 | D2P(NC) | Positive MIPI differential data input(NC) |
15 | D2N(NC) | Negative MIPI differential data input(NC) |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID(NC) | LCM ID PIN(NC) |
30 | RESET | LCM RESET PIN |
31 | NC | No Connection |
32 | IOVCC | POWER SUPPLY（1.8V） |
33-34 | VCC | POWER SUPPLY（2.8V） |
35 | GND | Ground |
36 | STBYB(NC) | LCM Standby Mode PIN(NC) |
37 | GND | Ground |
38 | VCOM(NC) | The power supply of common voltage in DC com driving(NC) |
39-40 | NC | No Connection |
