Размер: 5 дюймов
Разрешение: 720*1280
Активная область: 63,72*113,28 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 450 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

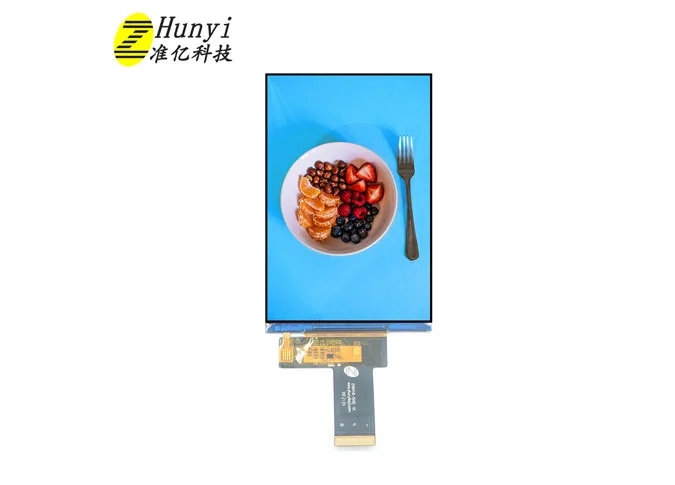

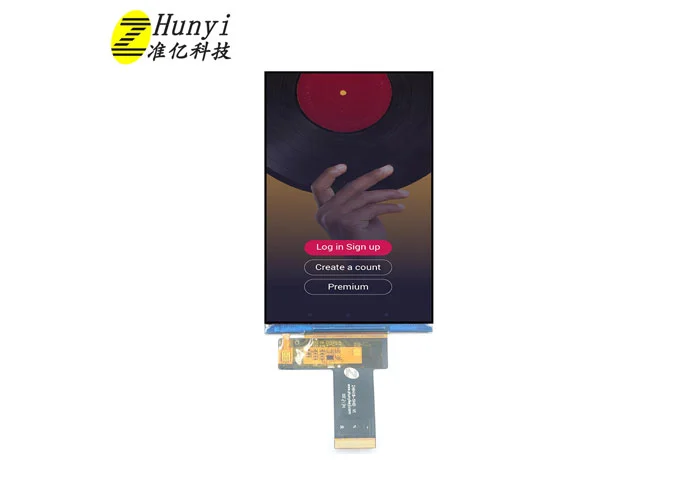

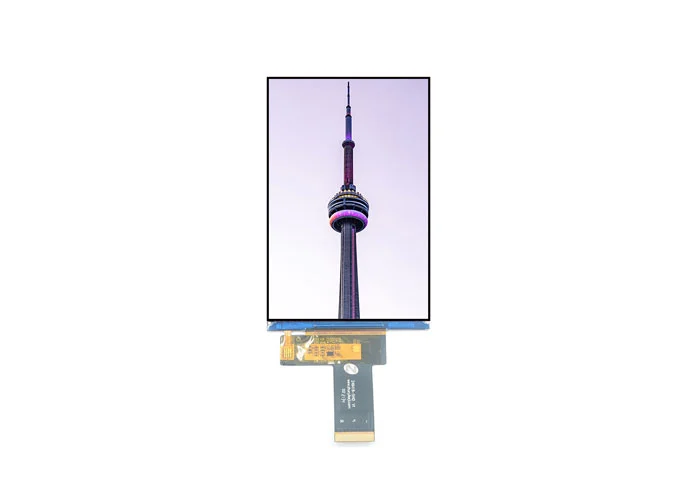

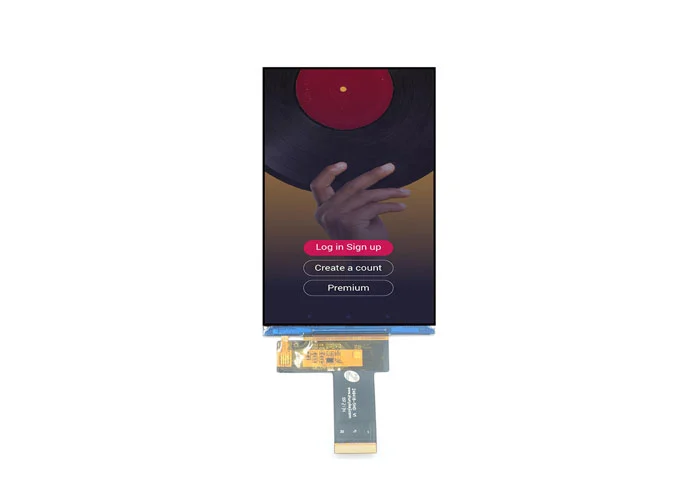

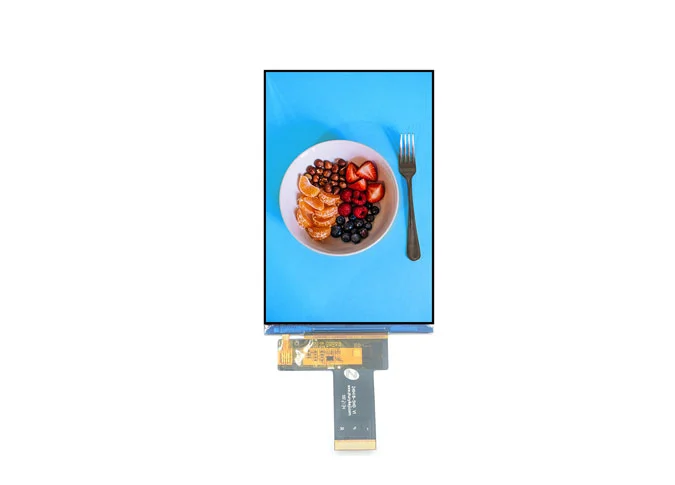

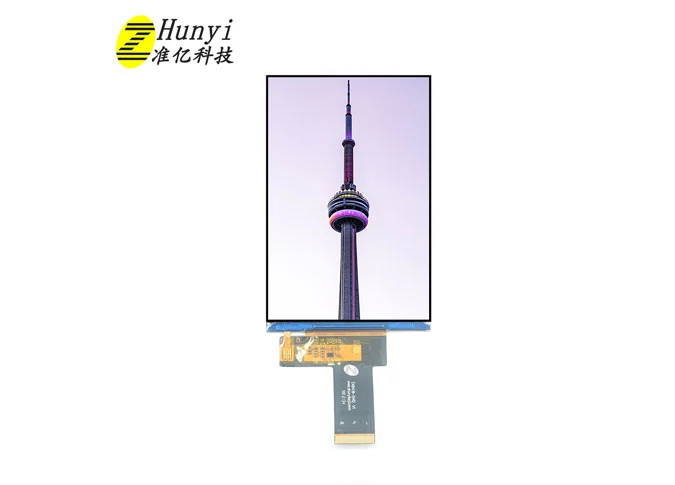

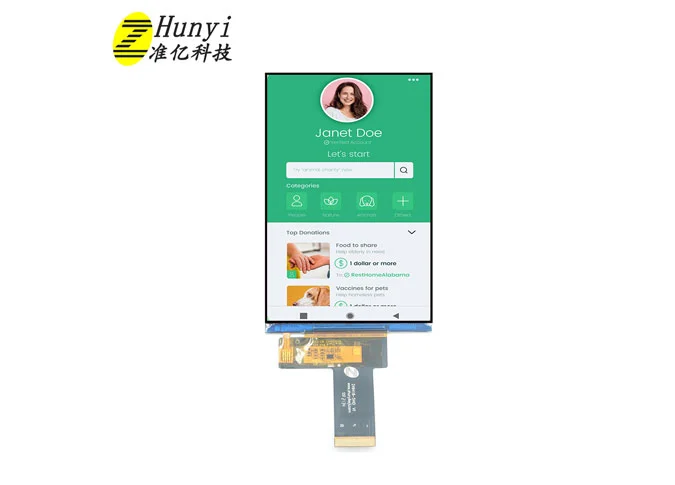

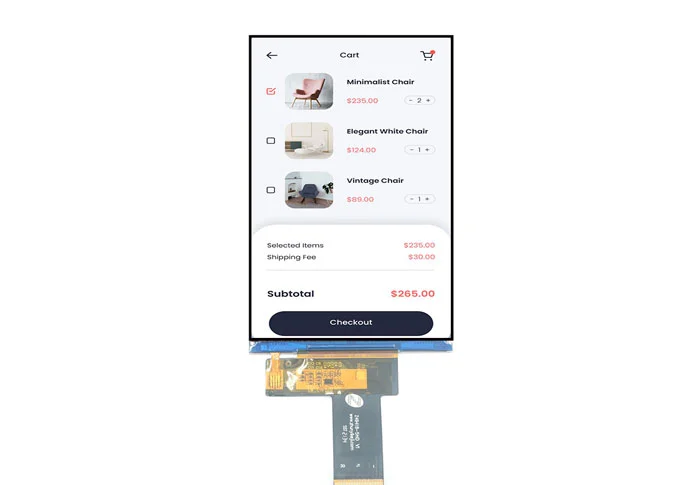

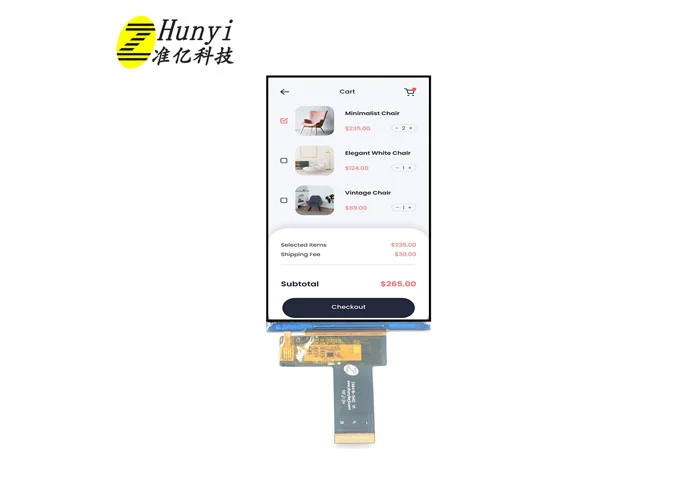

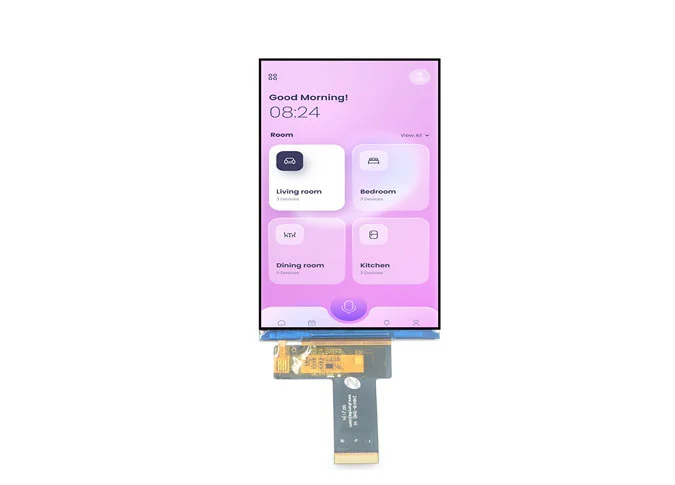

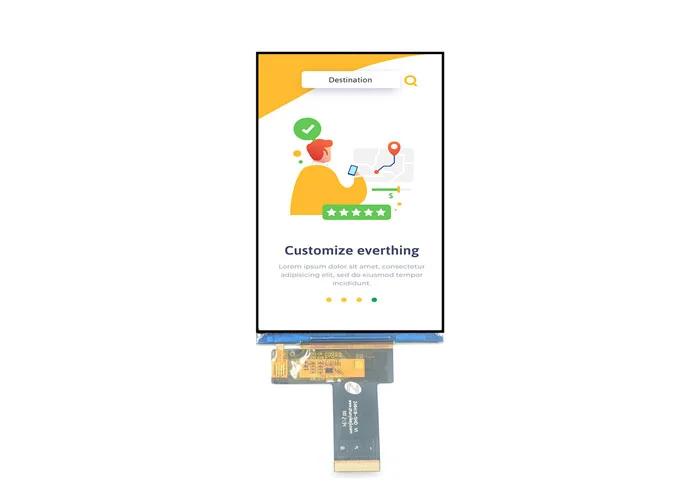

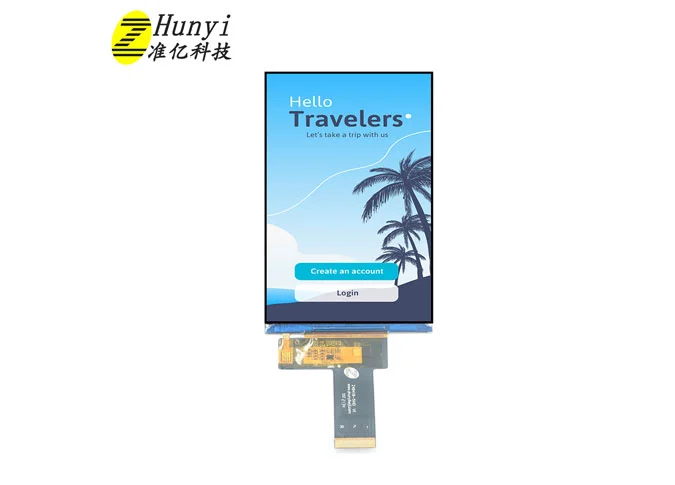

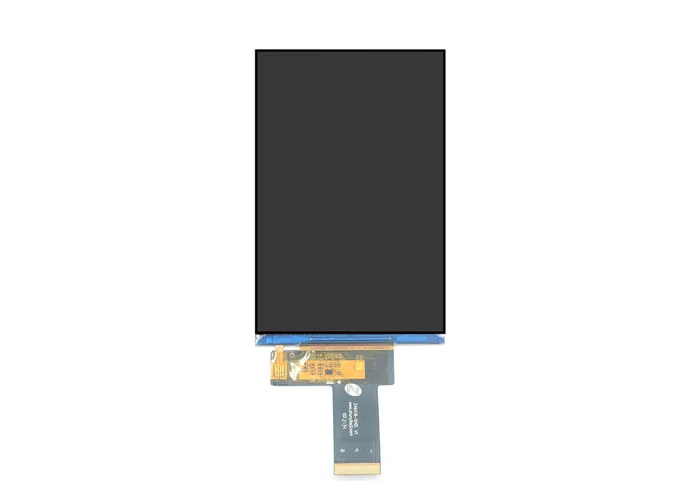

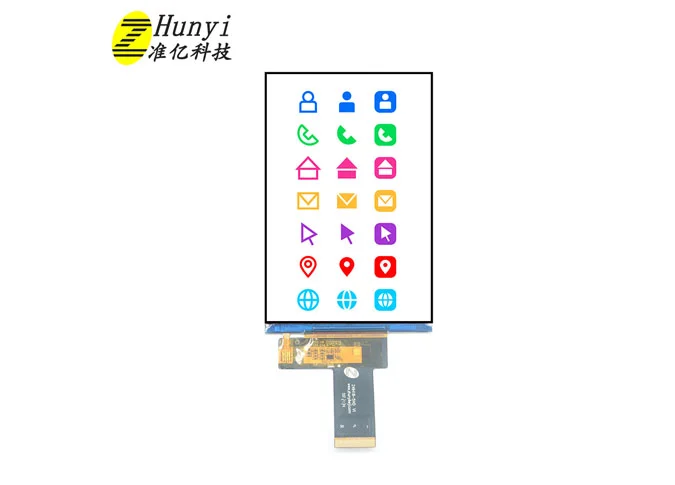

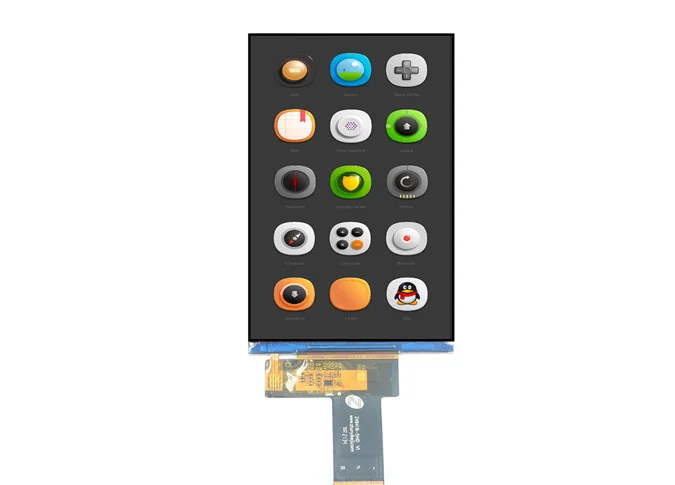

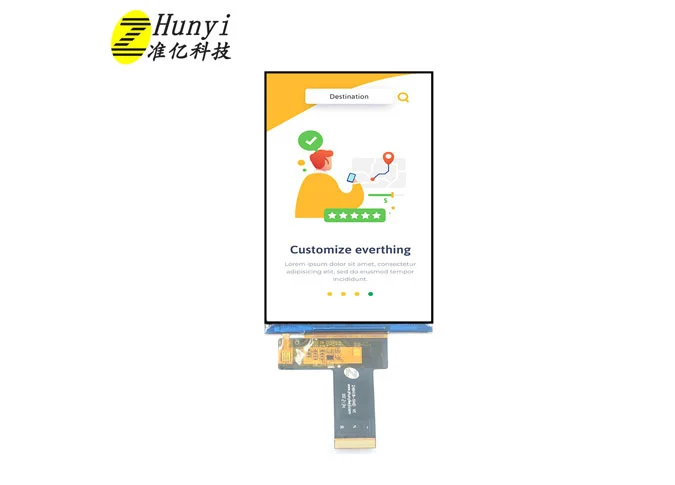

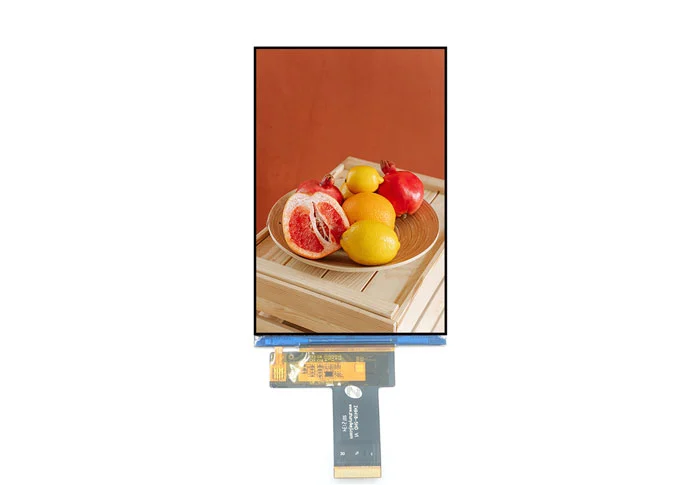

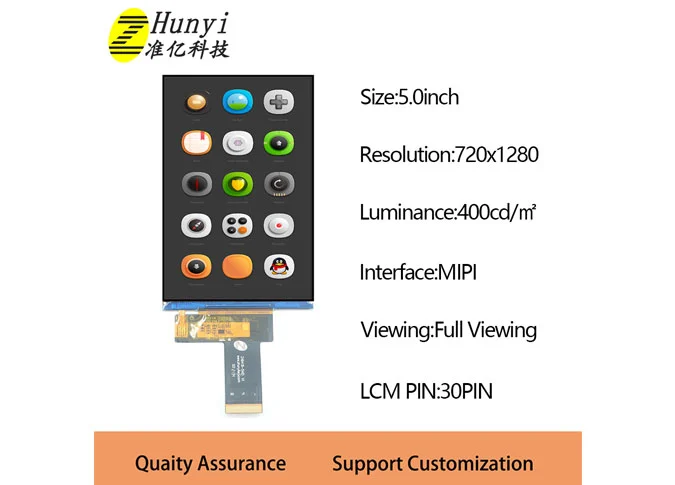

Z49420 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 5-дюймовый ЖК-модуль более широким углом обзора. ЭтотЖК-дисплей в КитаеЯвляется встроенной микросхемой драйвера GH1001. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 450 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Высокое разрешение 5 дюймовКитай TFT сенсорный экранШироко используется в медицинских, визуальных дверных звонках, электронных кошельках, POS, игровых плеерах, косметических инструментах, бытовых приборах, сканерах QRcode, умном доме, промышленности, портативных, наружных, HMI, E-bike, транспортных средствах, проекторах, принтерах, аудиоустройствах и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.692 (W) × 119.608 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 69.74 (W) × 125.53 (H) × 3.18 (T) | mm |
7 | LCD Active Area | 63.72 (W) × 113.28 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49420-P30H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | 320 | nit |
21 | Weight | 0.053 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDD_5V | POWER SUPPLY (5V） |
| 2 | VDD_LCD | POWER SUPPLY |
| 3 | LCD_BL_PWM | Connecting with the external BL driver |
| 4 | LCD_RST | LCM RESET PIN |
| 5 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 6 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 7 | TOUCH_RST_L | TP RESET PIN |
| 8 | TOUCH_INT_H | TP Interrupt PIN |
| 9 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
| 10 | GND | Ground |
| 11 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
| 12 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |
| 13-14 | NC | No Connection |
| 15-17 | GND | Ground |
| 18 | LCD_EN | LCM Data enable signal |
| 19 | CLKP | Positive MIPI differential CLOCK input |
| 20 | CLKN | Negative MIPI differential CLOCK input |
| 21 | DSI_D0P | Positive MIPI differential data input |
| 22 | DSI_D0N | Negative MIPI differential data input |
| 23 | DSI_D1P | Positive MIPI differential data input |
| 24 | DSI_D1N | Negative MIPI differential data input |
| 25-26 | NC | No Connection |
| 27 | DSI_D2P | Positive MIPI differential data input |
| 28 | DSI_D2N | Negative MIPI differential data input |
| 29 | DSI_D3P | Positive MIPI differential data input |
| 30 | DSI_D3N | Negative MIPI differential data input |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
