Размер: 5,5 дюйма
Разрешение: 720*1280
ЖК-интерфейс: MIPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
ИС драйвера: NT35521SH
Сенсорный контроллер: CST340
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

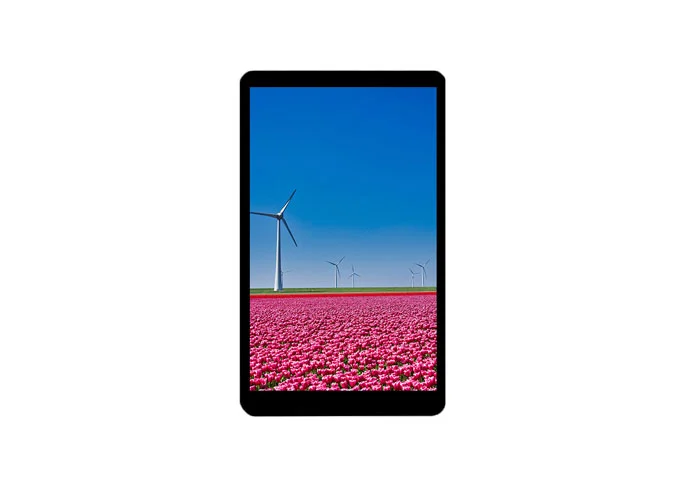

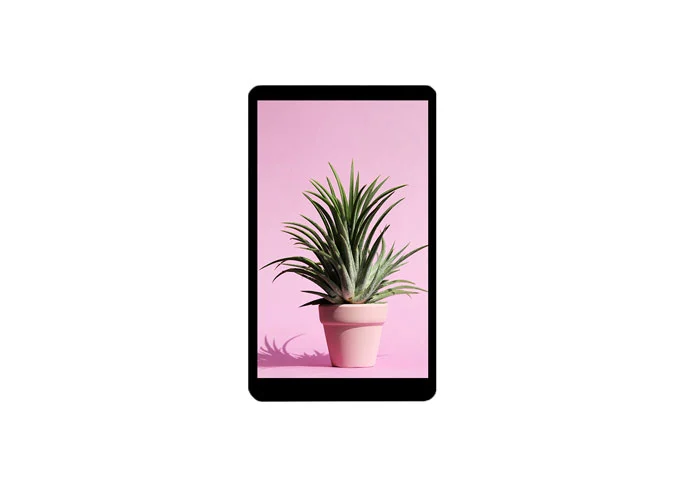

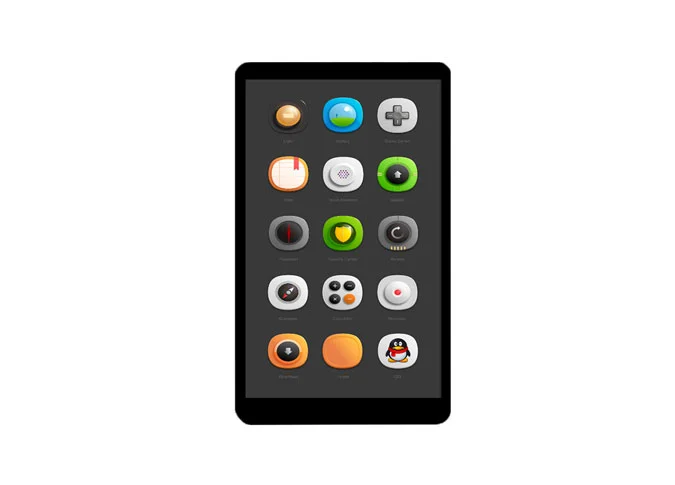

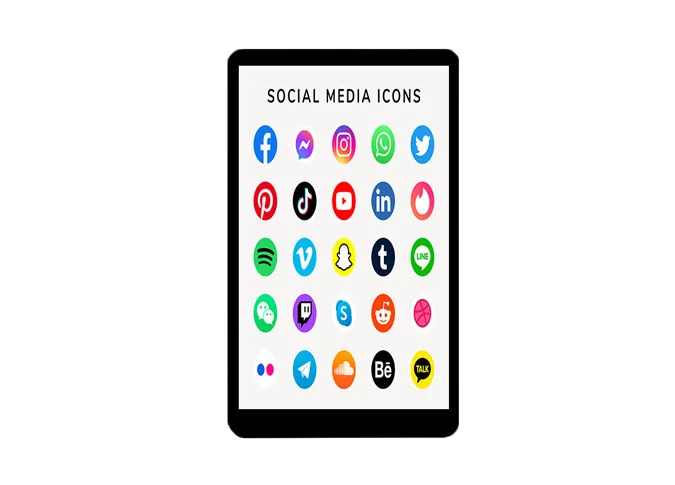

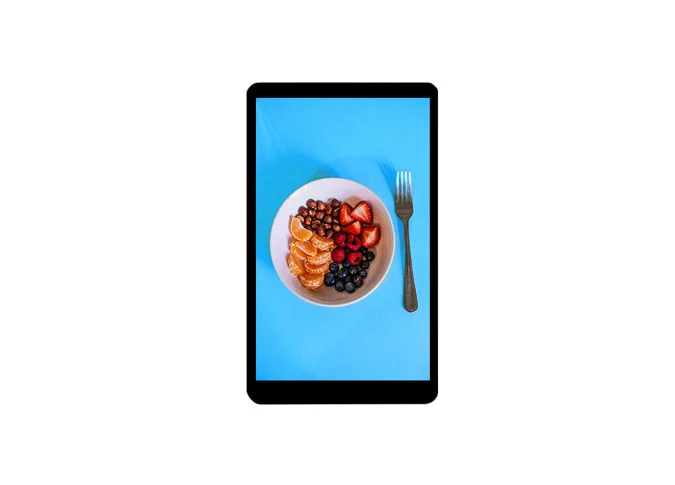

Z55236-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 720*1280. Этот сенсорный TFT-дисплей оснащен встроенной микросхемой драйвера ЖК-дисплея NT35521SH и сенсорным контроллером CST340. Этот сенсорный модуль a-Si TFT LCD поставляется с интерфейсом MIPI и I2C. Многоточечное касание. Г структурер.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., КакПоставщик модулей TFT LCD, Мы также можем настроить для вас.
КакПроизводитель ЖК-дисплеев в Китае, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 5,5 дюймаПортативный ЖКСенсорный экран широко используется в медицинских, визуальных дверных звонках, электронных кошельках, POS, игровых плеерах, бытовых приборах, сканерах QRcode, умных домах, промышленности, портативных, наружных, HMI, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройствах, роботах и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) × 130.2 (H) × 1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 80 (W) ×143 (H) × 3.62 (T) | mm |
7 | LCD Active Area | 68.04 (W) × 120.96 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM-3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.59% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
15 | FPC Version | Z55236-P31H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
20 | Luminance | 380 | nit |
21 | Weight | 0.065 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | No Connection |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | LPTE | Serves TE (Tearing Effect) PIN |
7 | LCDID1 | LCM ID PIN |
8 | LCM_RST | LCM RESET PIN |
9 | LCDID2 | LCD ID PIN |
10 | LCD_1V8 | I/O POWER SUPPLY (1.8V） |
11 | NC | No Connection |
12-13 | LCD_2V8 | POWER SUPPLY (2.8V) |
14 | NC | No Connection |
15 | GND | Ground |
16 | MIPI_TDP3 | Positive MIPI differential data input |
17 | MIPI_TDN3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDP2 | Positive MIPI differential data input |
20 | MIPI_TDN2 | Negative MIPI differential data input |
21 | GND | Ground |
22 | MIPI_TCP | Positive MIPI differential CLOCK input |
23 | MIPI_TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | MIPI_TDP1 | Positive MIPI differential data input |
26 | MIPI_TDN1 | Negative MIPI differential data input |
27 | GND | Ground |
28 | MIPI_TDP0 | Positive MIPI differential data input |
29 | MIPI_TDN0 | Negative MIPI differential data input |
30-31 | GND | Ground |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | AVDD | POWER SUPPLY |
2 | GND | Ground |
3 | SDA | TP I2C data (SDA) data input (MOSI) |
4 | SCL | TP I2C clock (SCL) clock (SCLK) |
5 | INT | TP Interrupt PIN |
6 | RST | TP RESET PIN |
3.1 LCM
3.2 TLCM
