Размер: 5,5 дюйма
Разрешение: 720*1280
ЖК-интерфейс: MIPI
Сенсорный интерфейс: IIC
Сенсорная панель: емкостная
ИС драйвера: NT35521SH
Сенсорный контроллер: GSL3670
Угол обзора: IPS
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

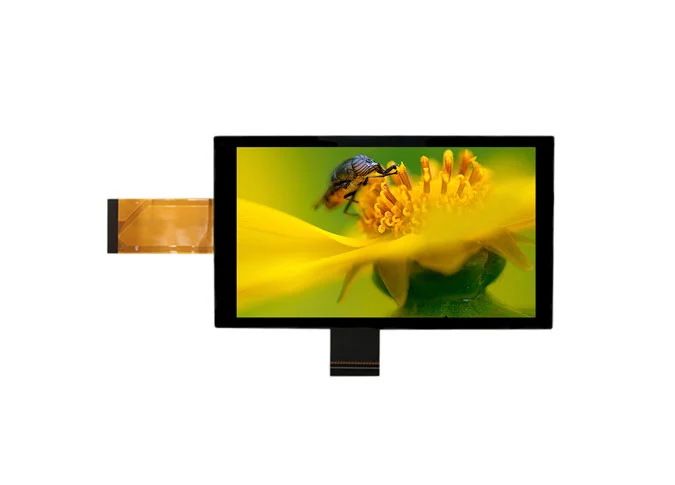

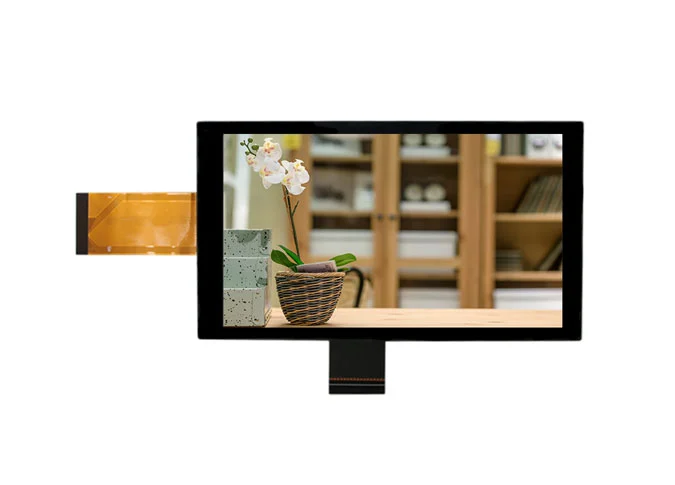

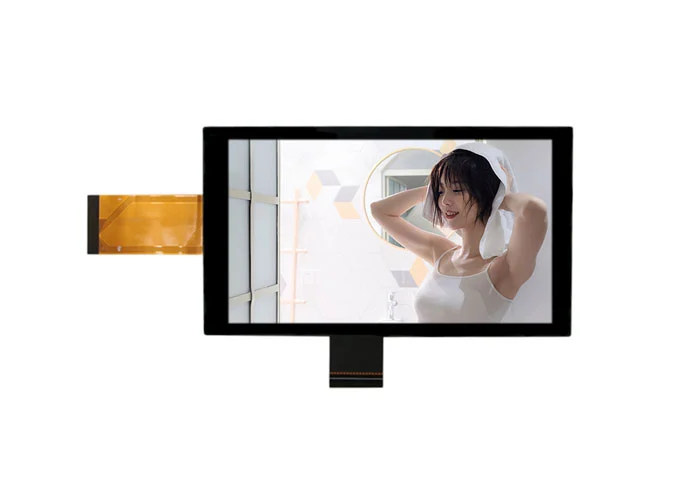

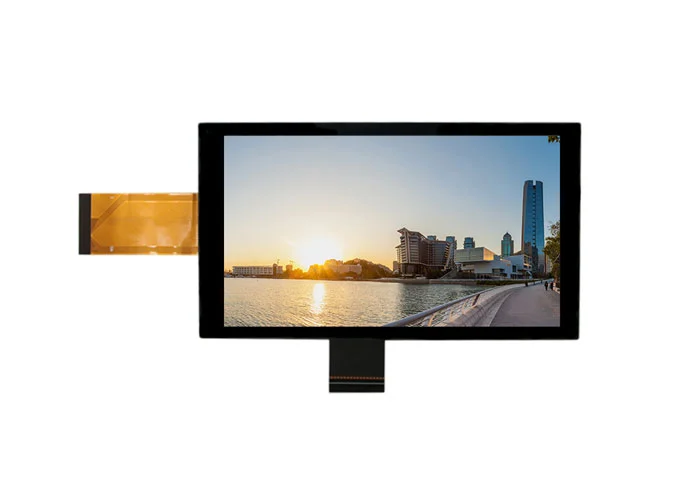

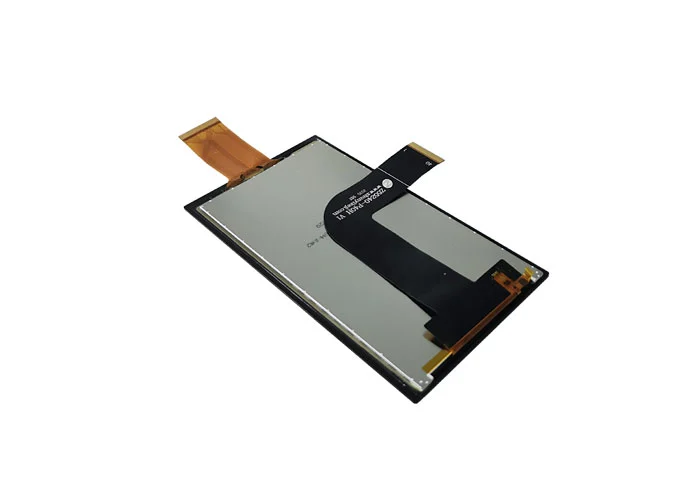

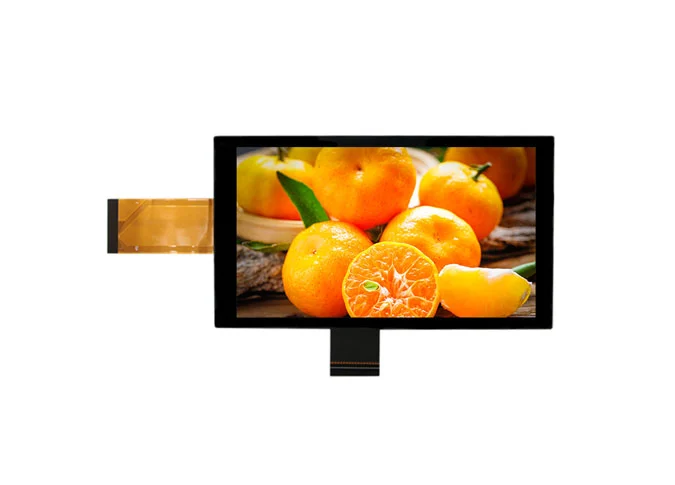

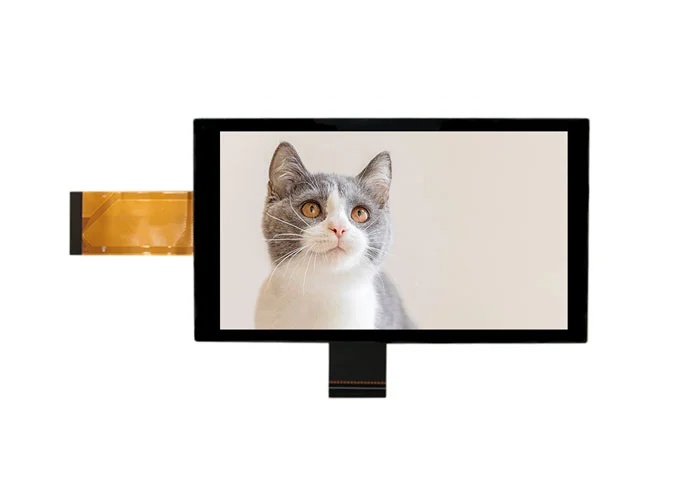

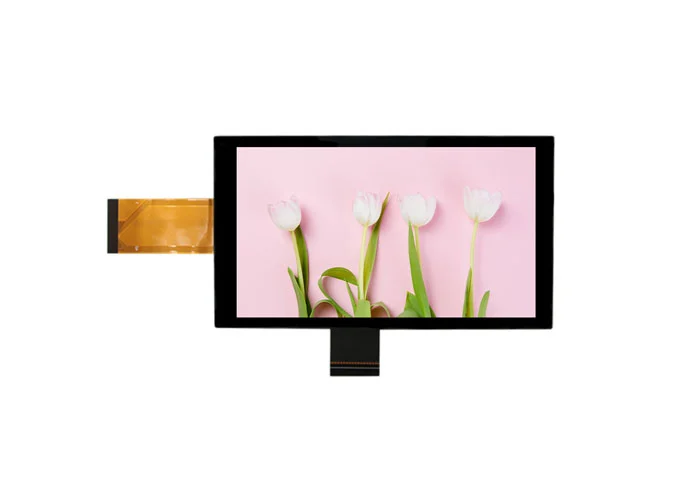

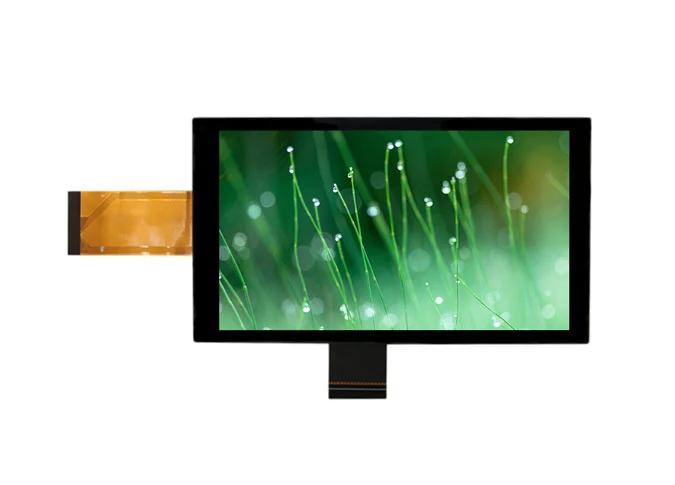

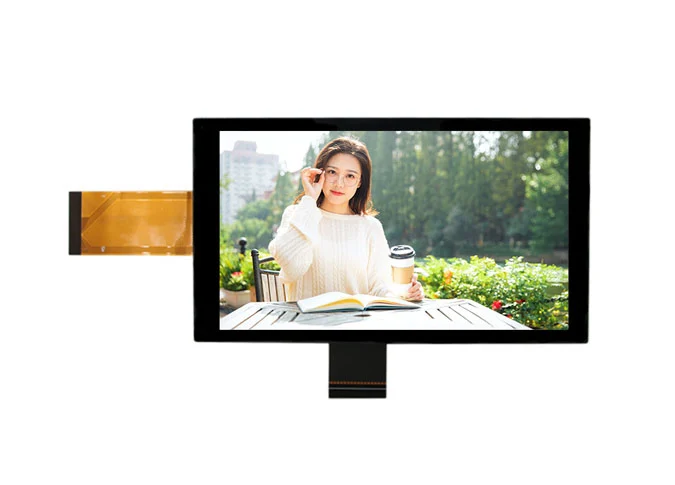

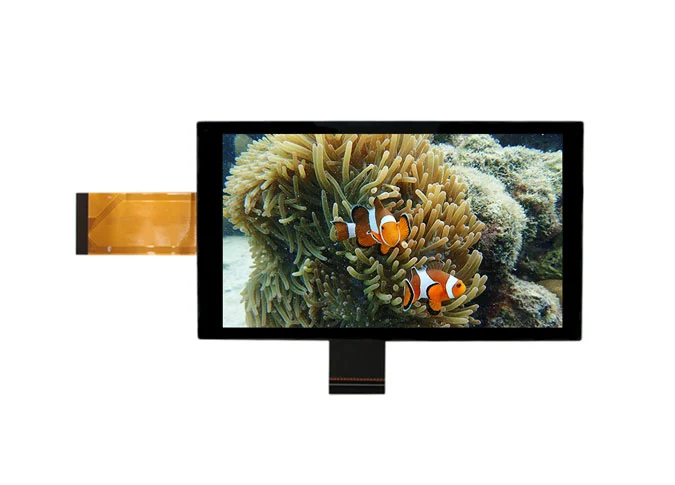

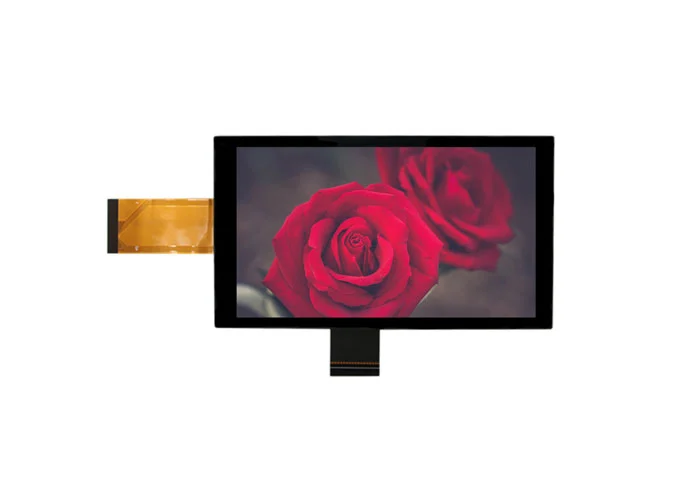

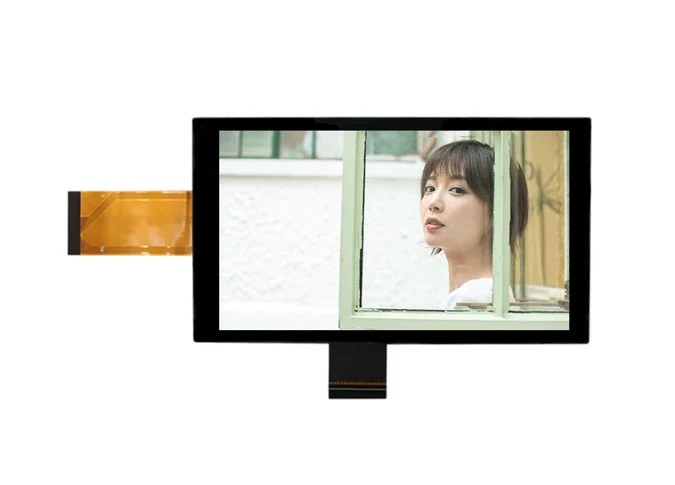

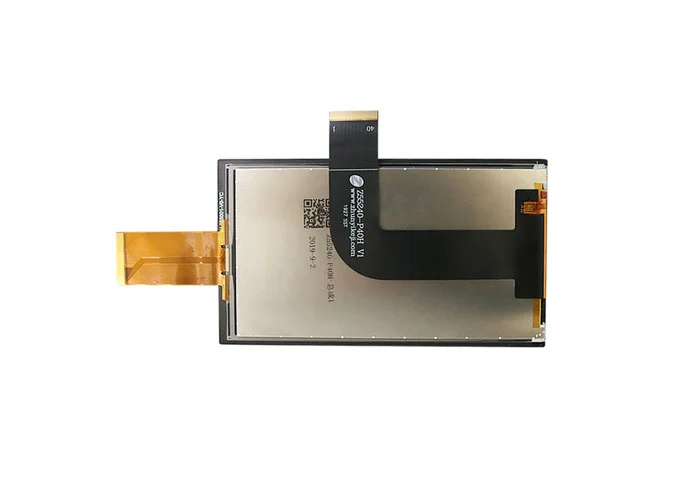

Z55240-ZC-это жидкокристаллический дисплей (ЖК-дисплей) с цветной активной матрицей на тонкопленочных транзисторах (TFT) с емкостной сенсорной панелью, QVGA 720*1280. Этот сенсорный TFT-дисплей оснащен встроенной микросхемой драйвера ЖК-дисплея NT35521SH и сенсорным контроллером GSL3670. Этот ЖК-дисплей a-Si TFTКитайский модуль сенсорной панелиПоставляются с интерфейсом MIPI и I2C. Многоточечное касание. Г структурер.
Если у вас есть особые требования, такие как привод IC, интерфейс, FPC, сенсорная панель, подсветка, яркость, цвет и т. Д., В качестве одного изИзготовленные на заказ ЖК заводы, Мы также можем настроить для вас.
КакПоставщик квадратных ЖК-экранов, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Этот 5,5-дюймовый сенсорный ЖК-экран широко используется в медицинском, визуальном дверном звонке, E-кошельке, POS, игровом проигрывателе, бытовом приборе, сканере QRcode, умном доме, промышленности, портативном, открытом воздухе, HMI, E-велосипеде, транспортном средстве, проекторе, 3D-принтере, аудиоустройстве, роботе и т. Д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H)× 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) × 129.66 (H) × 1.55 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.3 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 79.24 (W) × 129.66 (H) × 3.68 (T) | mm |
7 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM-3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.47% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |

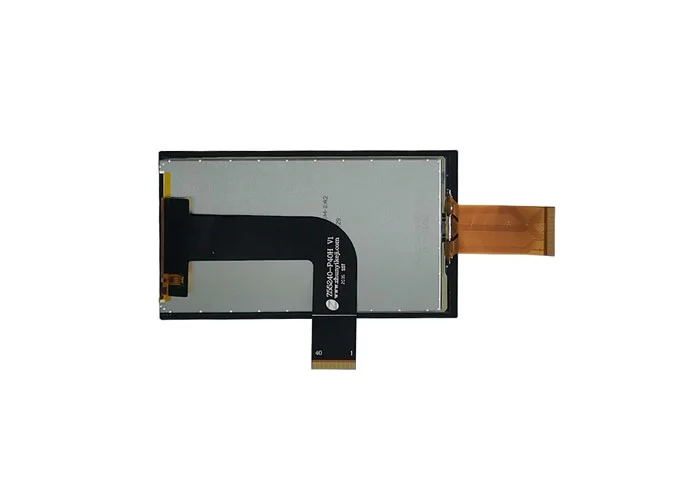

15 | FPC Version | Z55240-P40H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
20 | Luminance | 450 | nit |
21 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-4 | VCC | POWER SUPPLY |
5 | GND | Ground |
6-8 | NC | No Connection |
9-11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | TDN2 | Negative MIPI differential data input |
15 | TDP2 | Positive MIPI differential data input |
16 | GND | Ground |
17 | TDN1 | Negative MIPI differential data input |
18 | TDP1 | Positive MIPI differential data input |
19 | GND | Ground |
20 | TCN | Negative MIPI differential CLOCK input |
21 | TCP | Positive MIPI differential CLOCK input |
22 | GND | Ground |
23 | TDN0 | Negative MIPI differential data input |
24 | TDP0 | Positive MIPI differential data input |
25 | GND | Ground |
26 | TDN3 | Negative MIPI differential data input |
27 | TDP3 | Positive MIPI differential data input |
28 | GND | Ground |
29-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34-35 | VDD_IO | I/O POWER SUPPLY |
36-37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2-15 | RX0-RX13 | Touch analog signal input |
16-17 | NC | No Connection |
18 | GND | Ground |
19-44 | TX0-TX25 | Drive signal output |
45 | GND | Ground |

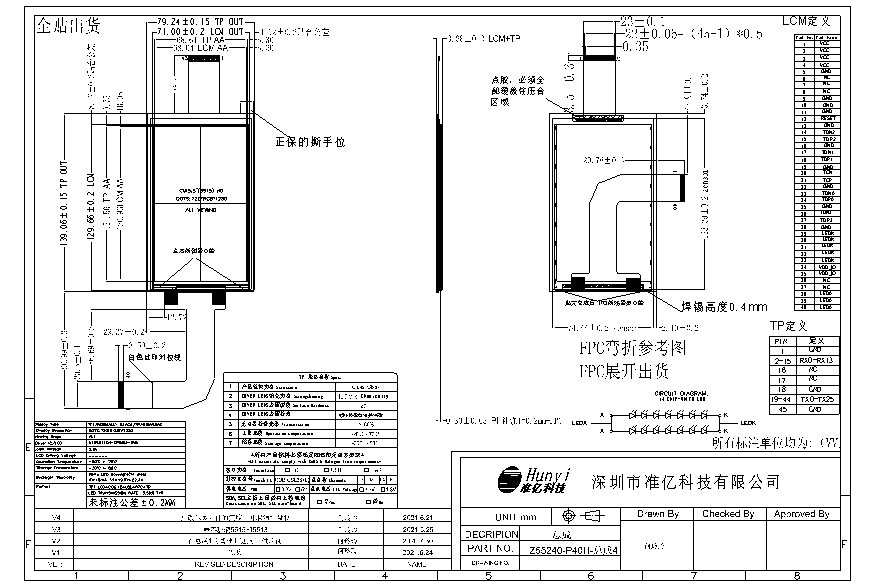

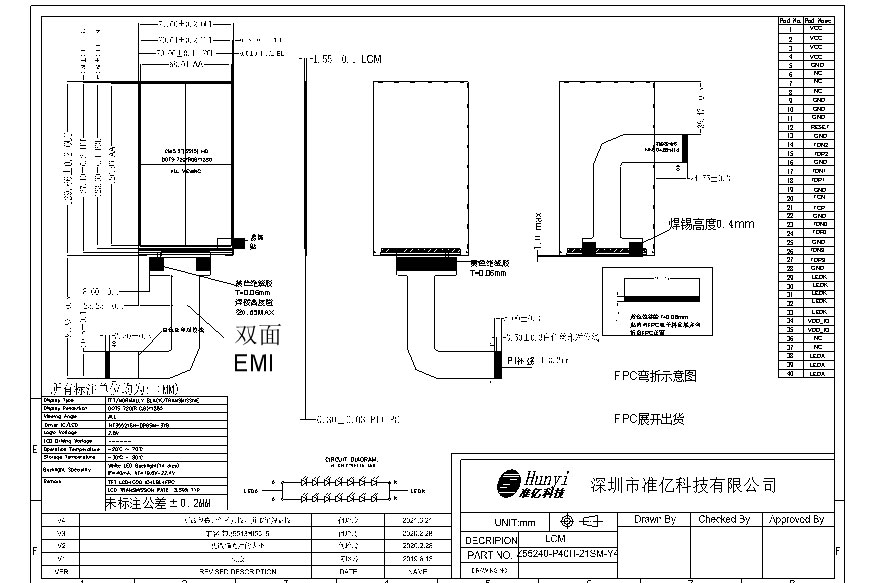

3.1 LCM
3.2 TLCM
