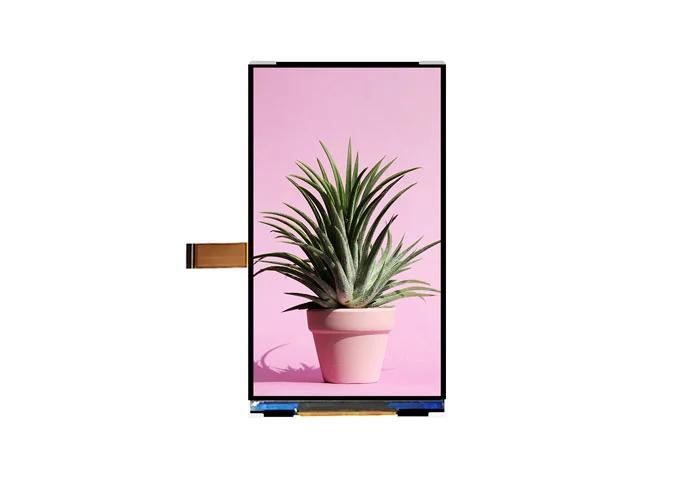

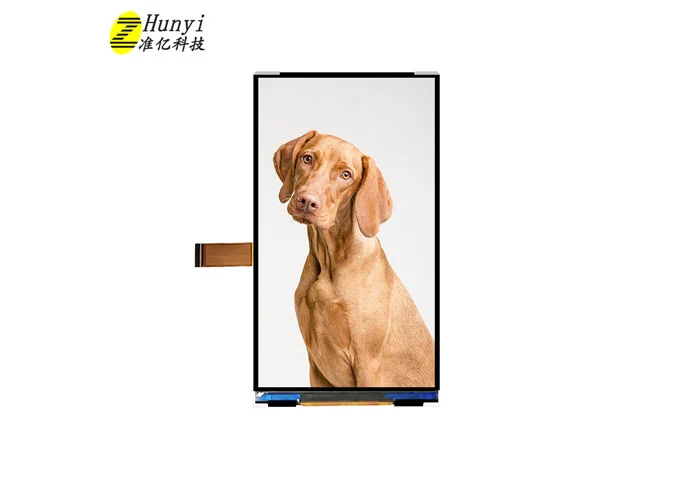

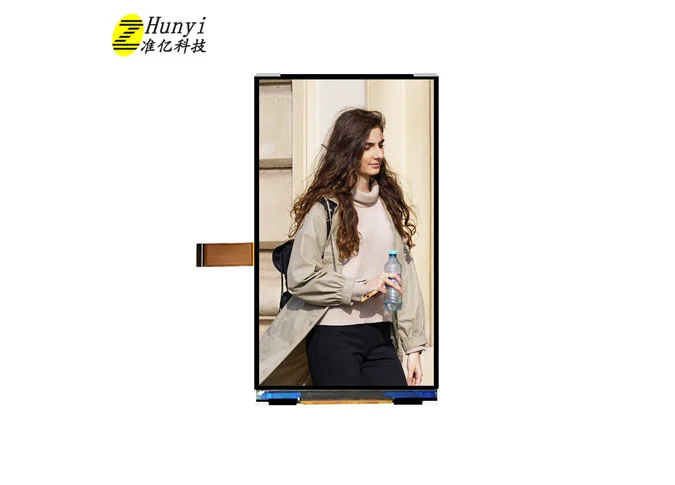

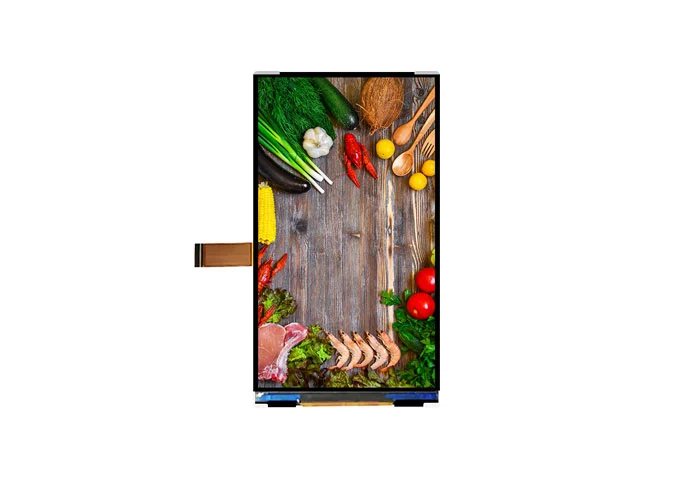

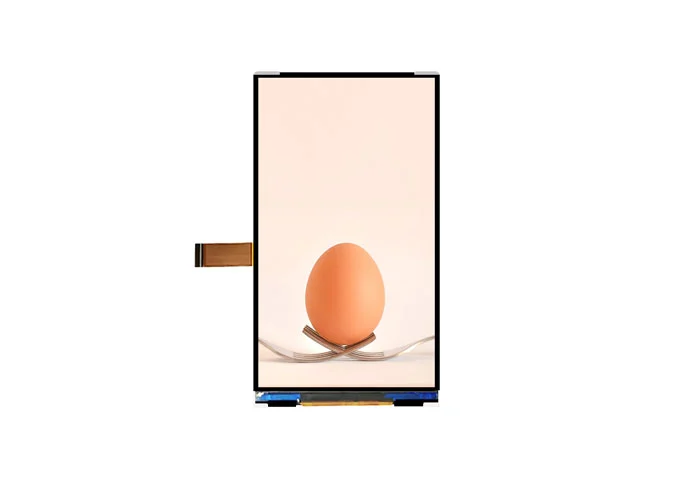

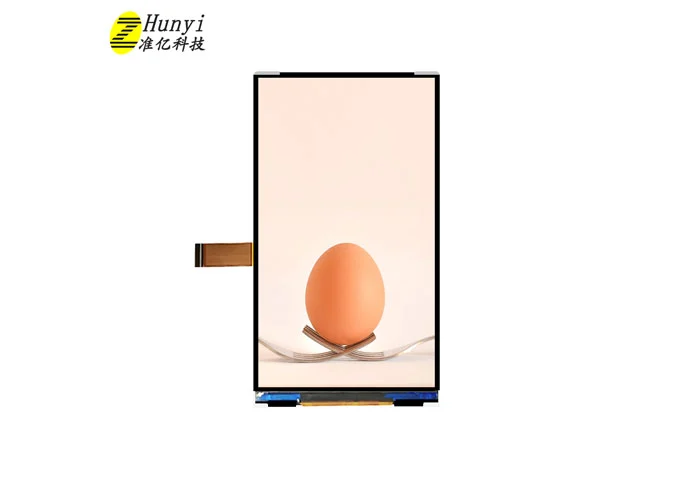

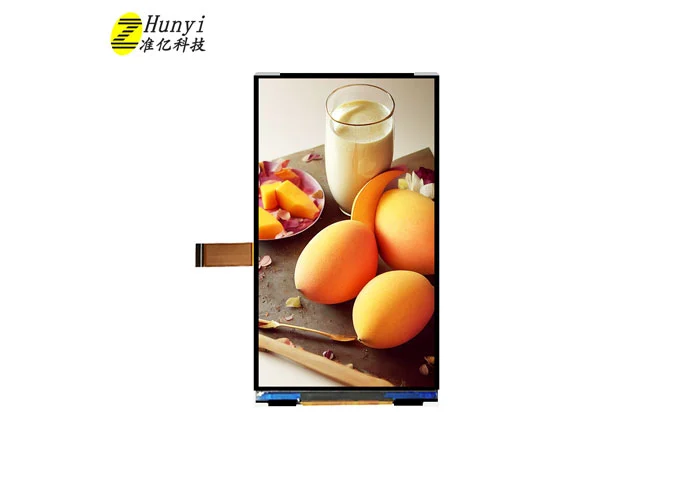

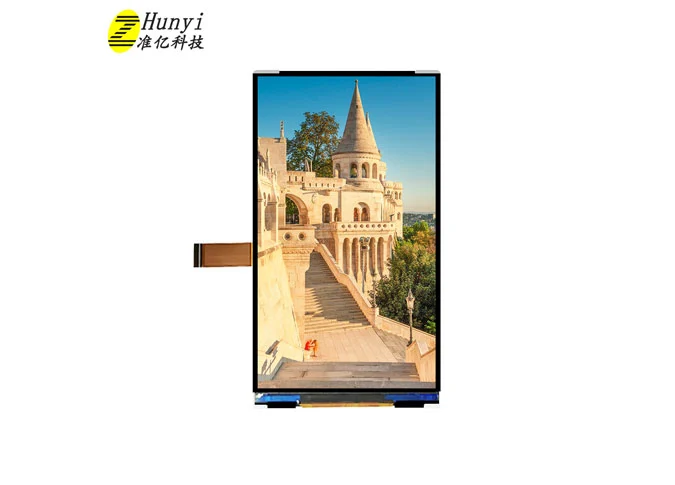

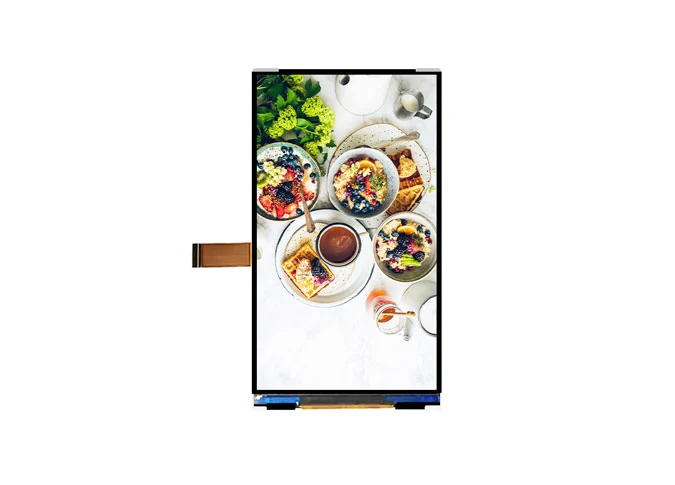

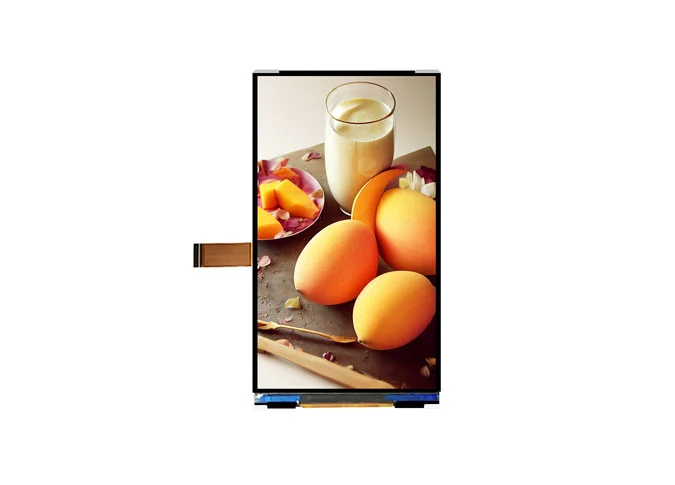

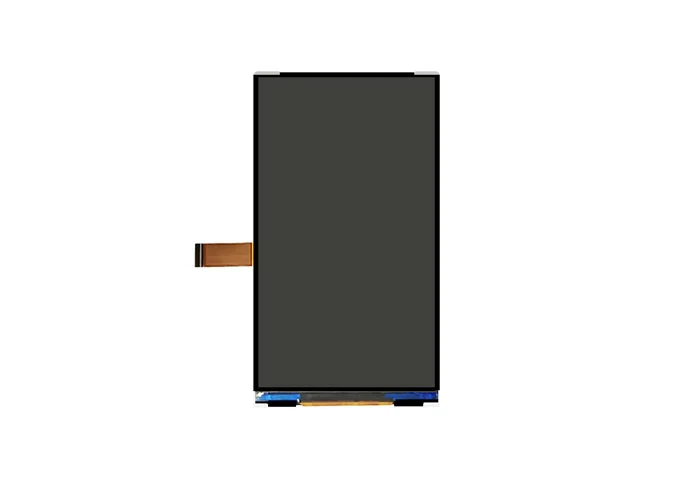

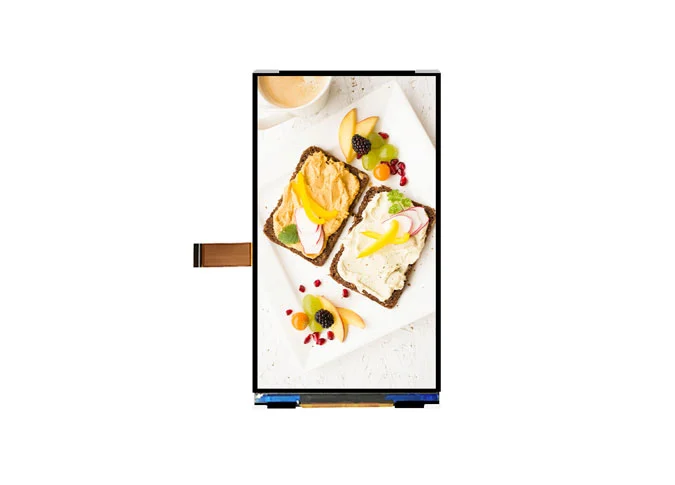

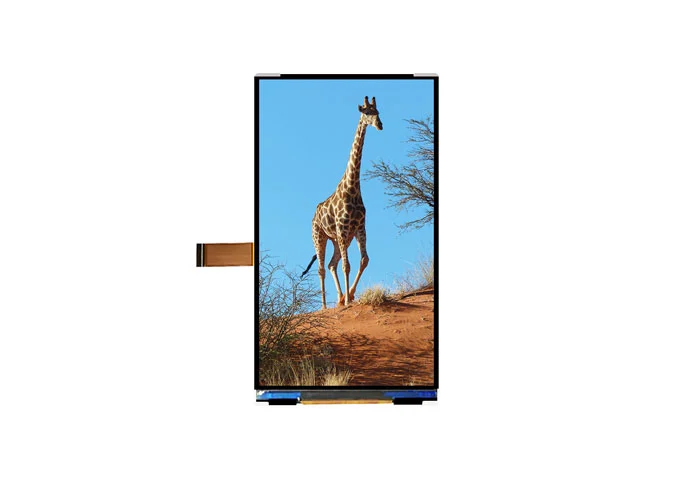

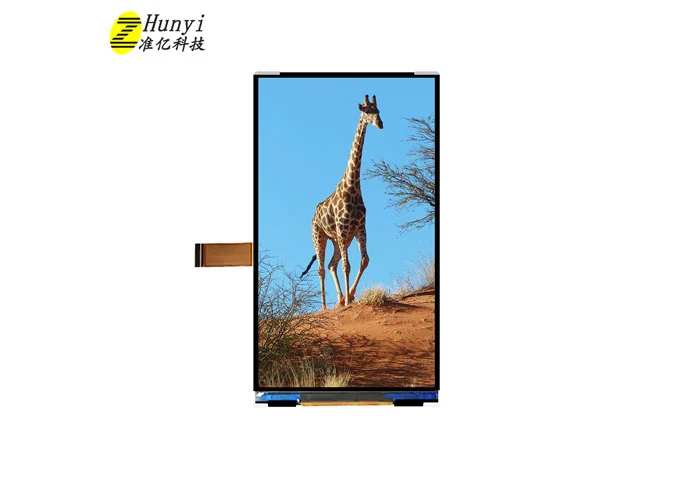

З55290 5,5 интерфейс Ниит 31ПИН МИПИ дисплея 720*1280 420 дюйма ТФТ ЛКД

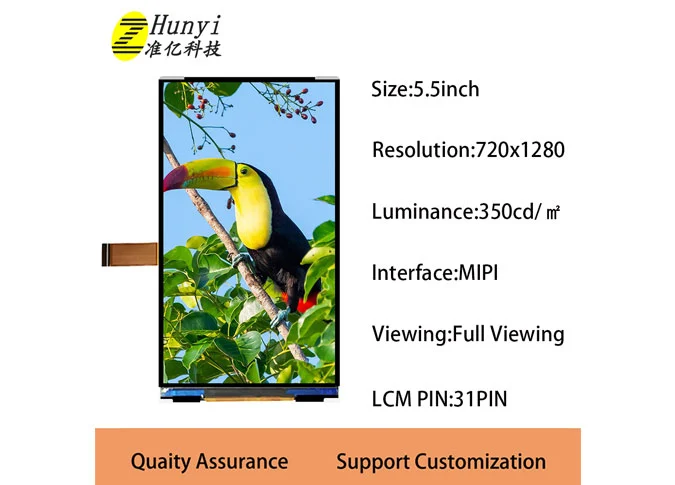

  • Размер: 5,5 дюйма

  • Разрешение: 720*1280

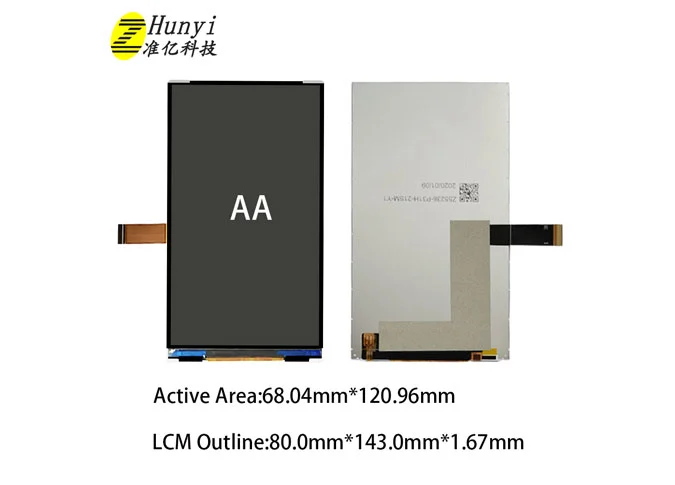

  • Активная область: 68,04*120,96 мм

  • Интерфейс: MIPI

  • Угол обзора: IPS

  • Яркость: 350 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

ips lcd display factories
ips lcd display factories
ips tft manufacturers
tft lcd ips suppliers
ips lcd
lcd ips display
ips tft lcd display
tft lcd ips
tft lcd ips lcd
tft ips display
tft and ips
lcd ips tft
ips tft
ips lcd panel
difference between ips and lcd display
difference between ips and tft display
5 5 tft lcd display
5 5 display
5 5 lcd display
5 5 inch tft lcd mipi
5 5 inch 720x1280 tft lcd
5 5 tft lcd
5 5 inch tft lcd
5 5 inch tft lcd display
5 5 inch tft display

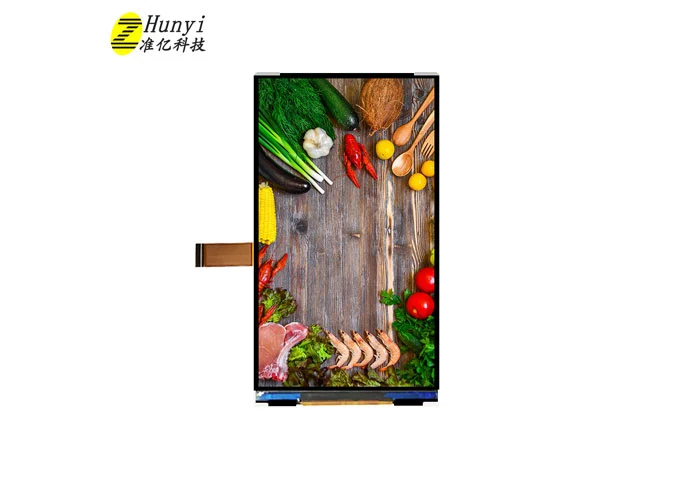

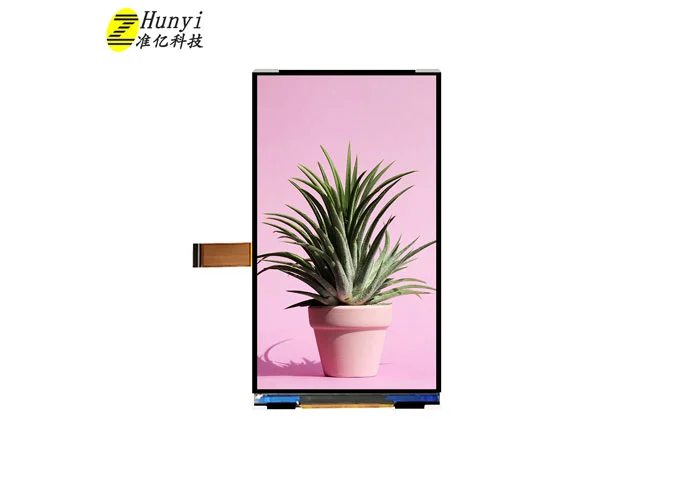

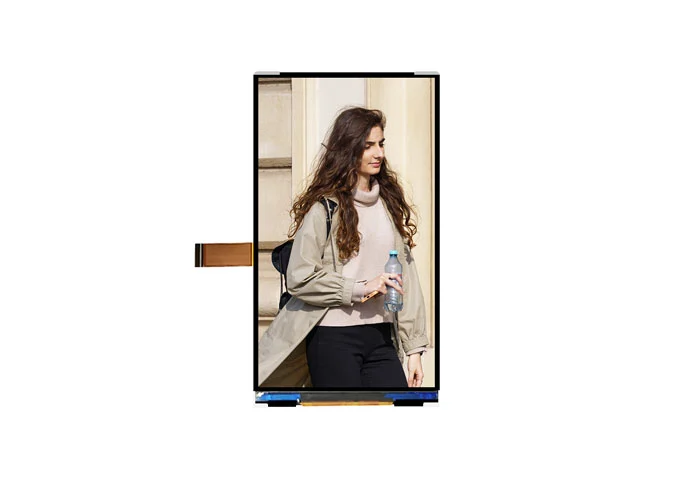

Обзор Z55290 5,5-дюймовый TFT ЖК-дисплей 720*1280 420 Nits 31PIN MIPI интерфейс

1

Z55290-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 5,5-дюймовый ЖК-модуль более широким углом обзора. ЭтотЖК-дисплей в КитаеВстроенная ИС драйвера JD9365DA-H3. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 350 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, подсветка и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.

3

Наша фабрика уносит 9001:2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

Высокое разрешение 5,5 дюймаКитай TFT сенсорный экранШироко используется в медицинских, визуальных дверных звонках, электронных кошельках, POS, игровых плеерах, бытовых приборах, сканерах QRcode, умных домах, промышленности, портативных устройствах, на открытом воздухе, HMI, электронных велосипедах, транспортных средствах, проекторах, 3D-принтерах, аудиоустройствах, роботе и т. д.

Specifications of 5.5 Inch TFT LCD Display 720*1280 420 Nits 31PIN MIPI Interface


No.

Item

Specification

Unit

1

Display Size (Diagonal)

5.5inch

-

2

Display Resolution

720 × RGB × 1280

pixels

3

Pixel Pitch

31.5 (H) × 94.5 (V)

um

4

LCM Outline Dimension

(Without FPC)

80 (W) ×143 (H) × 1.67 (T)

mm

5

LCD Outline Dimension

70.04 (W) × 127.1 (H) × 0.4 (T)

mm

6

LCD Active Area

68.04 (W) × 120.96 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

JD9365DA-H3

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 3.47%

-

13

LCD Contrast Ratio

Typ.: 1000 Min: 600

-

14

FPC Version

Z55290-P501H V1

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/7 Series 2 Parallel (14 lights in total)

-

19

Luminance

350

nit

20

Weight

0.031

kg


Interface Definition Description of 5.5 Inch TFT LCD Display 720*1280 420 Nits 31PIN MIPI Interface


PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

2

NC

NC

3-4

LEDA

POWER SUPPLY+ FOR BACKLIGHT

5

NC

NC

6

TE

Serves TE pin on MPU interface

7

ID1

LCD module's manufacture ID.

8

RESET

POWER SUPPLY- FOR BACKLIGHT CATHODE

9

ID2

LCD module's manufacture ID.

10

IOVCC

POWER SUPPLY(1.8V)

11

NC

NC

12-13

VDD

POWER SUPPLY(2.8V)

14

NC

NC

15

GND

Ground

16

D3P

MIPI-DSI Data differential signal input pins. (Data lane 3)

17

D3N

MIPI-DSI Data differential signal input pins. (Data lane 3)

18

GND

Ground

19

D2P

MIPI-DSI Data differential signal input pins. (Data lane 2)

20

D2N

MIPI-DSI Data differential signal input pins. (Data lane 2)

21

GND

Ground

22

DCLKP

MIPI-DSI CLOCK differential signal input pin

23

DCLKN

MIPI-DSI CLOCK differential signal input pin

24

GND

Ground

25

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

26

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

27

GND

Ground

28

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

29

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

30-31

GND

Ground


Drawing of 5.5 Inch TFT LCD Display 720*1280 420 Nits 31PIN MIPI Interface


Drawing of 5.5 Inch TFT LCD Display 720*1280 420 Nits 31PIN MIPI Interface
