Размер: 5,5 дюйма
Разрешение: 720*1280
Активная область: 68,04*120,96 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 420 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

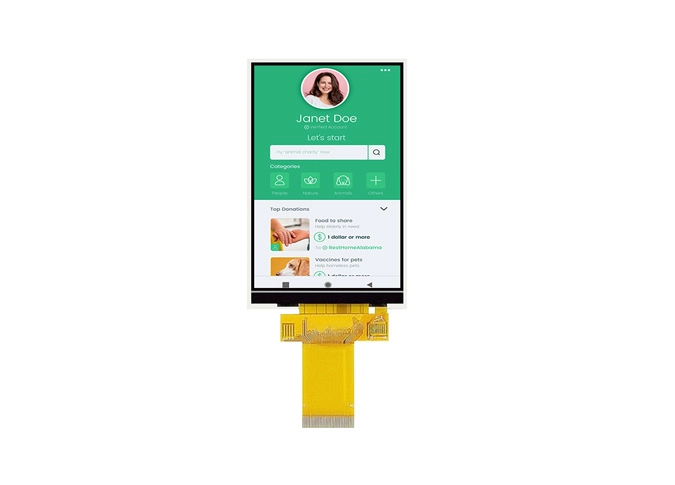

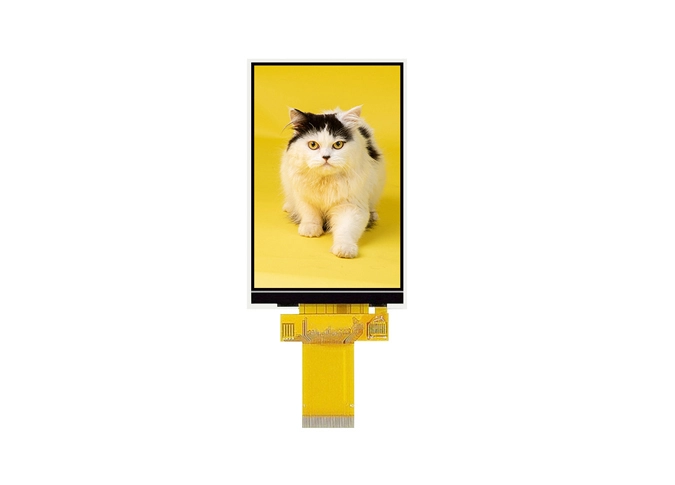

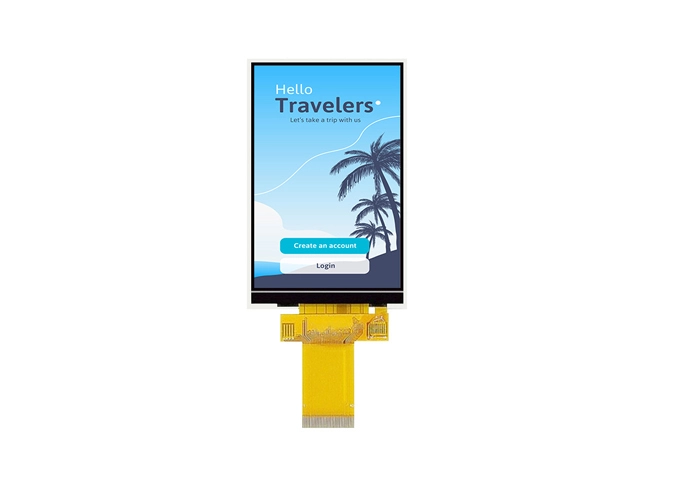

Z55292 представляет собой цветной активный матричный тонкопленочный транзистор (TFT) жидкокристаллический дисплей (LCD) с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 5,5-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплейКвадратный TFT дисплейВстроенная ИС драйвера JD9365DA-H3. Этот ЖК-модуль a-Si TFT оснащен интерфейсом MIPI, яркостью 420 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., В качествеПроизводитель ЖК на заказ, Мы также можем настроить для вас.
Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Высокий экран LCD разрешения 5,5 дюймов широко использован в медицинском, визуальном дверном звонке, E-бумажнике, POS, игроке игры, бытовом приборе, блоке развертки QRcode,ЖК панель умного дома, Промышленность, портативный, открытый, HMI, электронный велосипед, автомобиль, проектор, 3D-принтер, аудиоустройство, робот и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

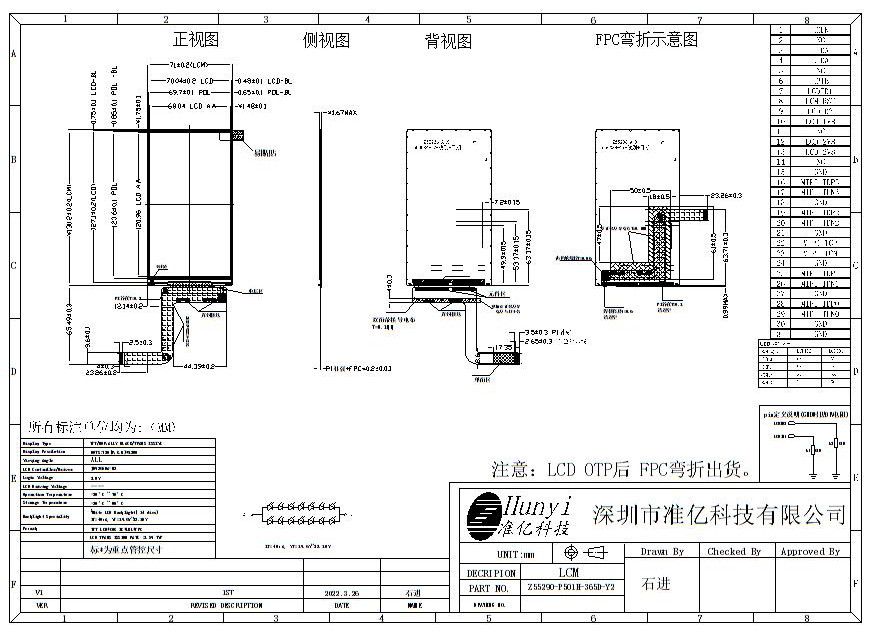

4 | LCM Outline Dimension (Without FPC） | 71 (W) × 130 (H) ×1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.065 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | No Connection |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | LPTE | Serves TE (Tearing Effect) PIN |
7 | LCDID1 | LCD ID PIN |
8 | LCM_RST | LCM RESET PIN |
9 | LCDID2 | LCD ID PIN |
10 | LCD_1V8 | I/O POWER SUPPLY (1.8V） |
11 | NC | No Connection |
12-13 | LCD_2V8 | POWER SUPPLY (2.8V） |
14 | NC | No Connection |
15 | GND | Ground |
16 | MIPI_TDP3 | Positive MIPI differential data input |
17 | MIPI_TDN3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDP2 | Positive MIPI differential data input |
20 | MIPI_TDN2 | Negative MIPI differential data input |
21 | GND | Ground |
22 | MIPI_TCP | Positive MIPI differential CLOCK input |
23 | MIPI_TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | MIPI_TDP1 | Positive MIPI differential data input |
26 | MIPI_TDN1 | Negative MIPI differential data input |
27 | GND | Ground |
28 | MIPI_TDP0 | Positive MIPI differential data input |
29 | MIPI_TDN0 | Negative MIPI differential data input |
30-31 | GND | Ground |
RST voltage should be consistent with LCD_1V8 voltage, or there probably is black screen fault when power on. | ||
