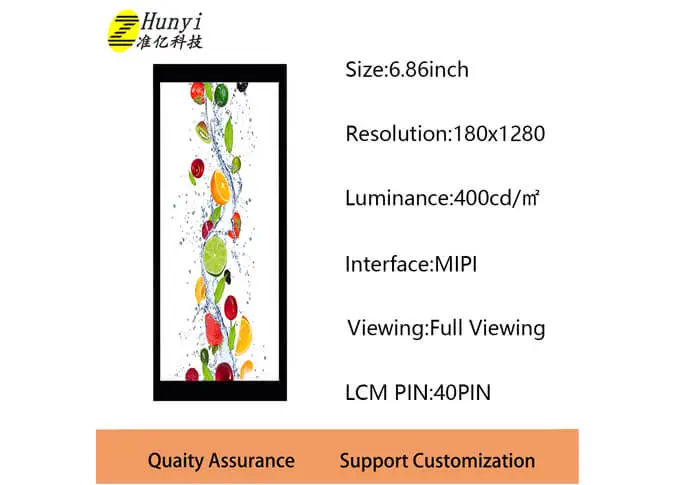

Размер: 6,86-дюймовый ЖК-экран
Разрешение: 480*1280
Активная область: 60,22*160,59 мм
Интерфейс: MIPI
Угол обзора: IPS
Яркость: 500 кд/м²
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

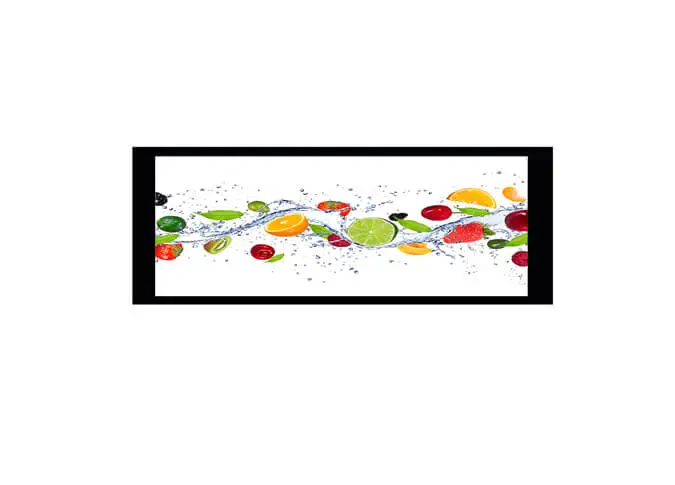

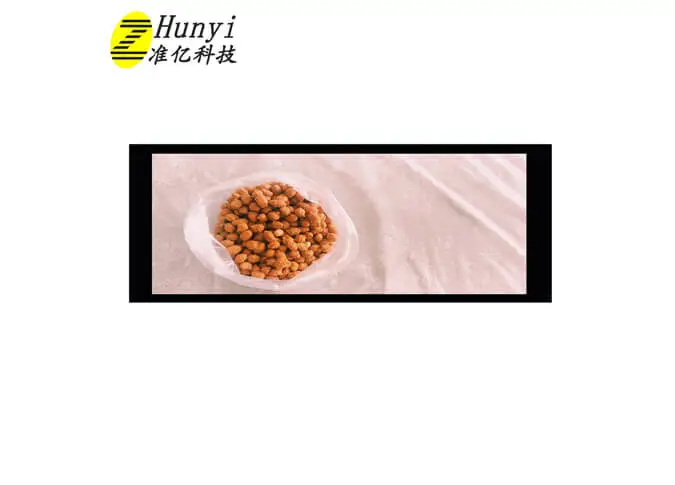

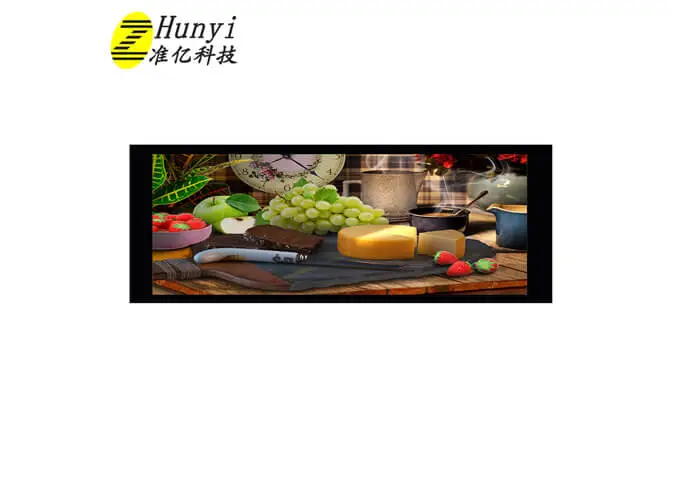

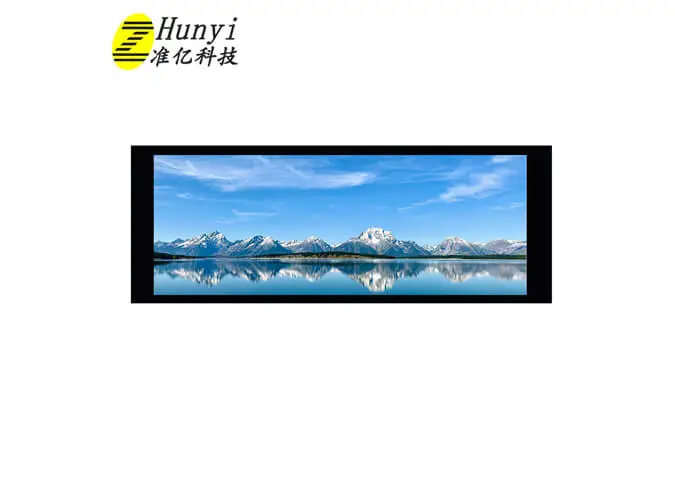

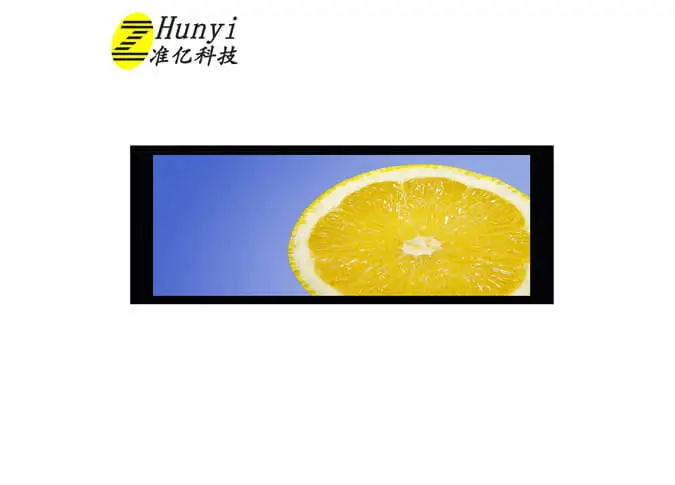

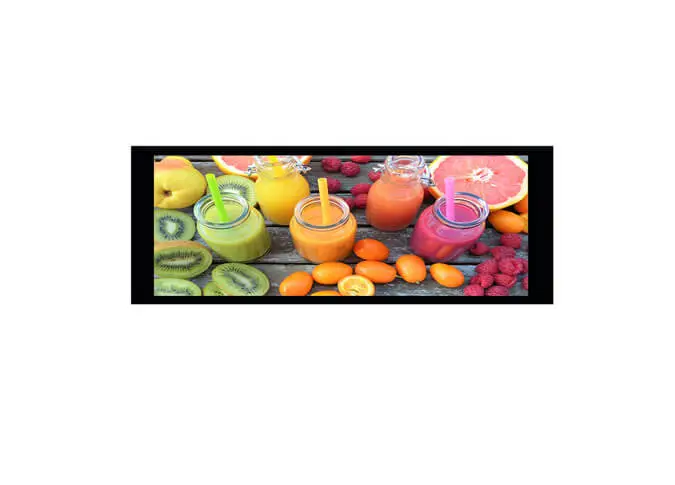

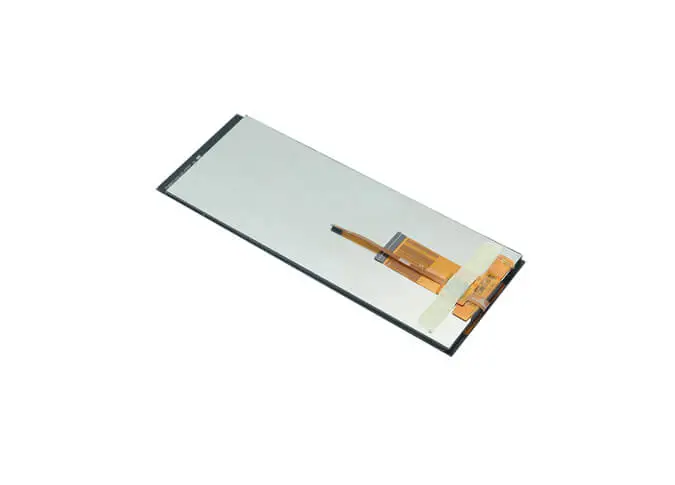

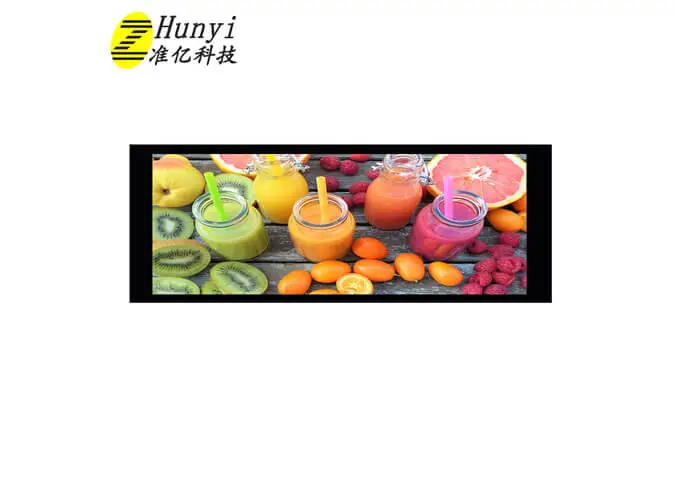

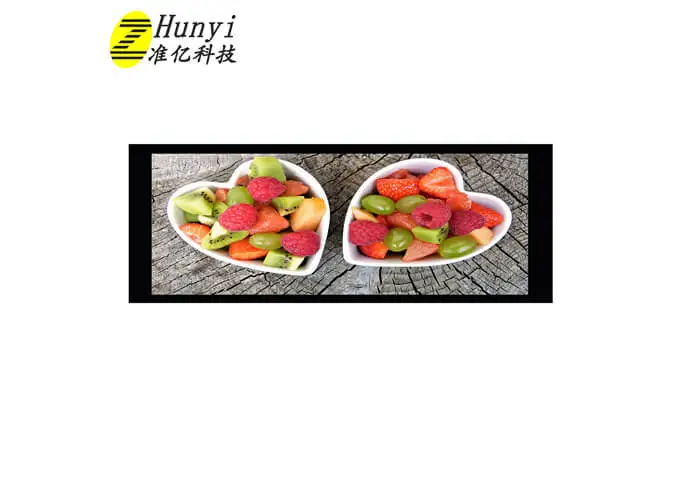

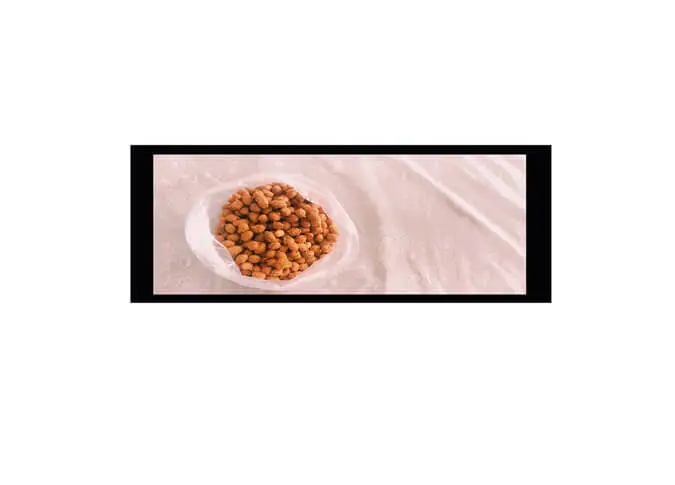

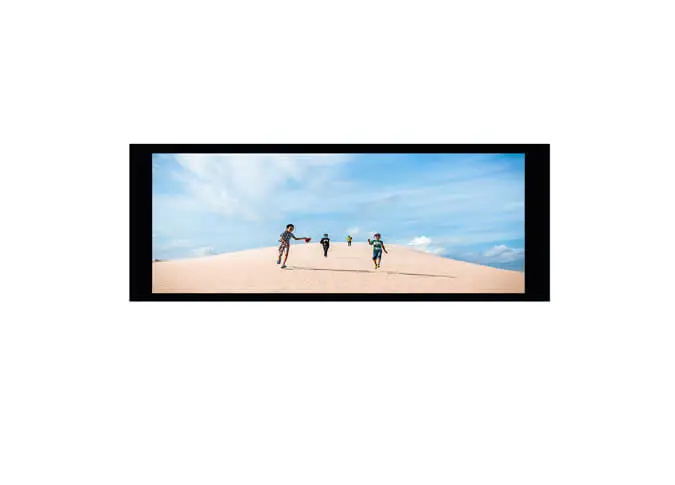

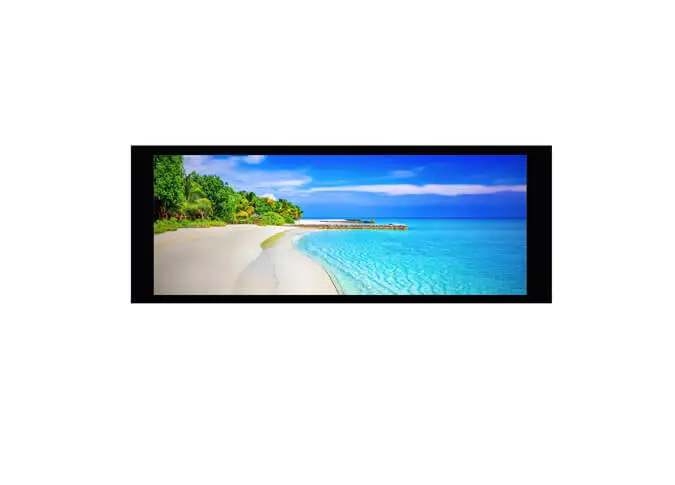

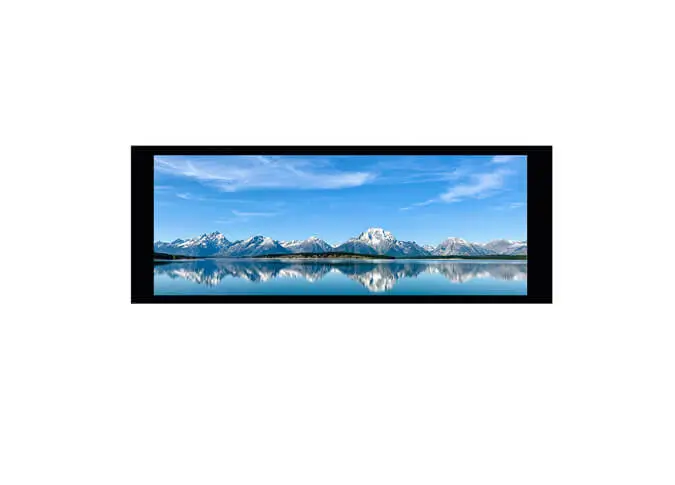

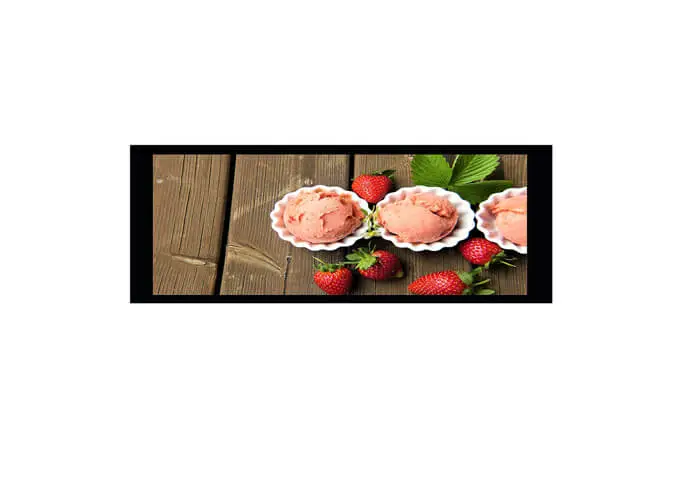

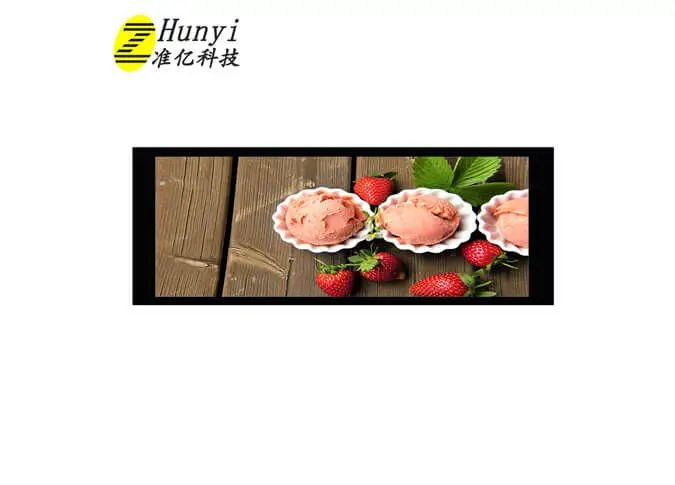

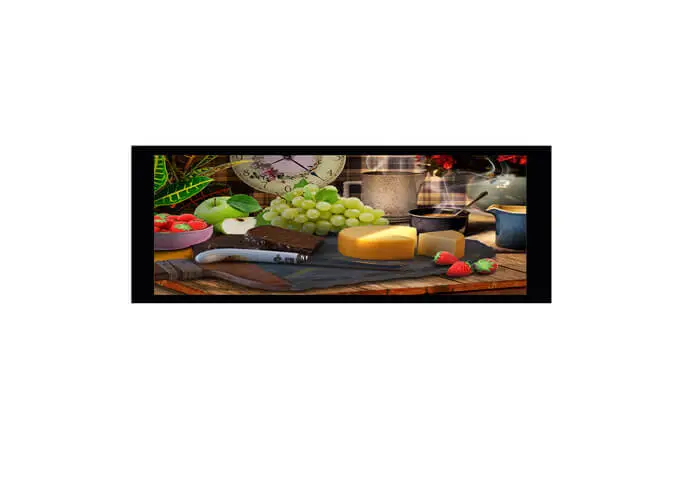

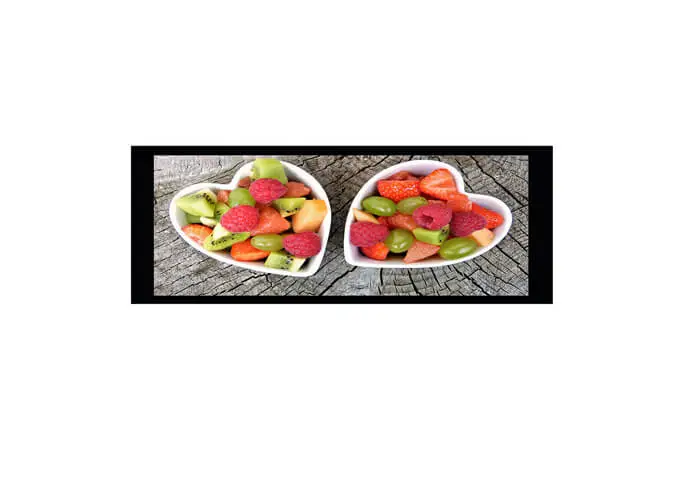

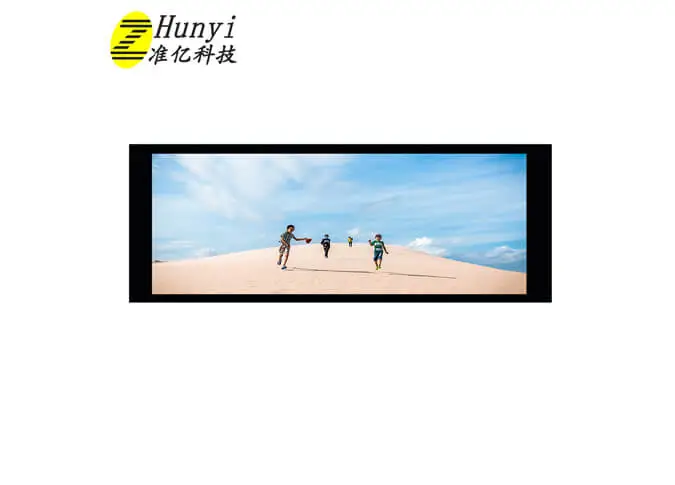

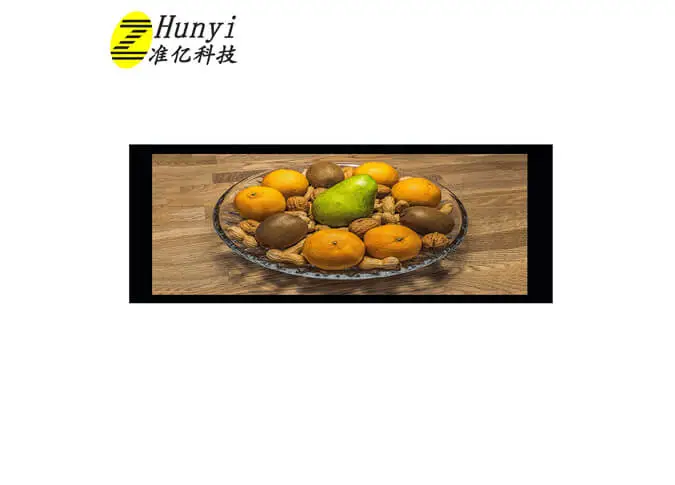

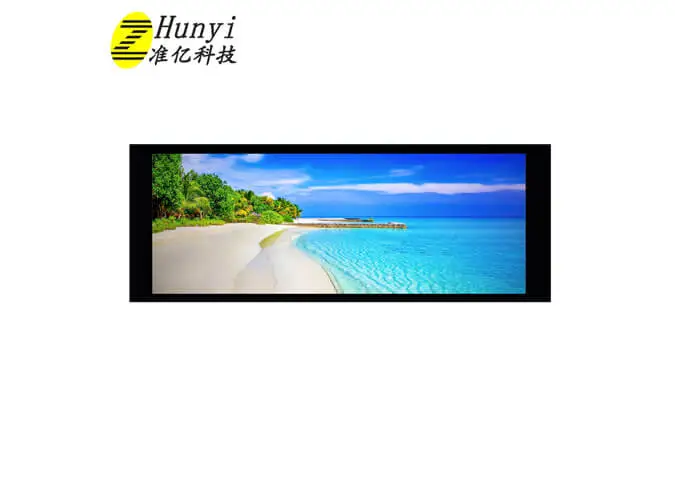

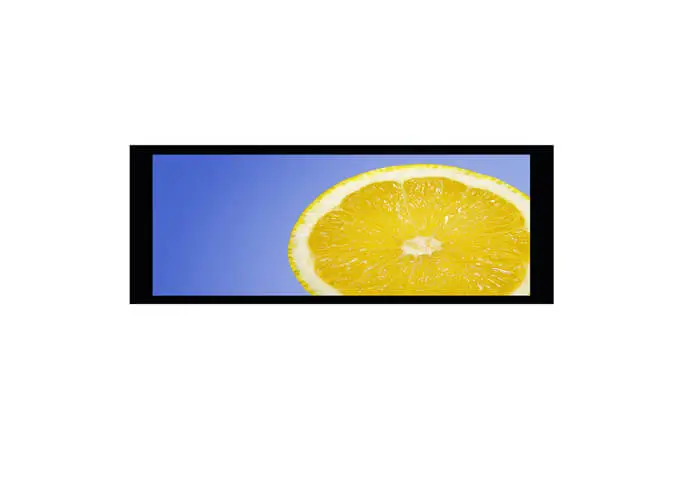

Z686006 жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) активной матрицы цвета с разрешением 480*1280. Техника IPS (переключение в плоскости) делает этот 6,86-дюймовый китайский ЖК-дисплей IPS более широким углом обзора. Эта панель IPS TFT представляет собой встроенную микросхему драйвера HICNL9707. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 500 кд/м².
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы также можем предоставитьПользовательский модуль жидкокристаллического дисплеяДля вас.
НашиЗавод ЖК модулейСтрого выполните систему стандартов качества ISO 9001: 2015 и IATF16949: 2016, всеТип панели TFT LCDПрошел сертификацию ROHS, REACH.
6,86-дюймовый ЖК-экран широко используется в медицинском, визуальном дверном звонке, игровом плеере, бытовом приборе, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе и т. д.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.86 | inch |
2 | Display Resolution | 480 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 41.8 (H) × 125.4 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 171.79 (W) × 65.72 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 169.01 (W) × 63.39 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | N/A | mm |
7 | LCD Active Area | 160.51 (W) × 60.19 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ICNL9707 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.4% Min: 3.74% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
15 | FPC Version | Z686006-NZ01-I977-Y1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 4 Parallel (16 lights in total) | - |
20 | Luminance | 500 | nit |
21 | Weight | 0.105 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCC | POWER SUPPLY（3.3V） |
3 | IOVCC | I/O POWER SUPPLY（1.8V） |
4 | GND | Ground |
5 | RESET | LCM RESET PIN |
6 | IOVCC | I/O POWER SUPPLY（1.8V） |
7 | NC | No Connection |
8 | ID2 | LCM ID PIN |
9 | ID1 | LCM ID PIN |
10-15 | NC | No Connection |
16 | GND | Ground |
17 | D3N | Negative MIPI differential data input |
18 | D3P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D2N | Negative MIPI differential data input |
21 | D2P | Positive MIPI differential data input |
22 | GND | Ground |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | CLKP | Positive MIPI differential CLOCK input |
25 | GND | Ground |
26 | D1N | Negative MIPI differential data input |
27 | D1P | Positive MIPI differential data input |
28 | GND | Ground |
29 | D0N | Negative MIPI differential data input |
30 | D0P | Positive MIPI differential data input |
31-32 | GND | Ground |
33-36 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
