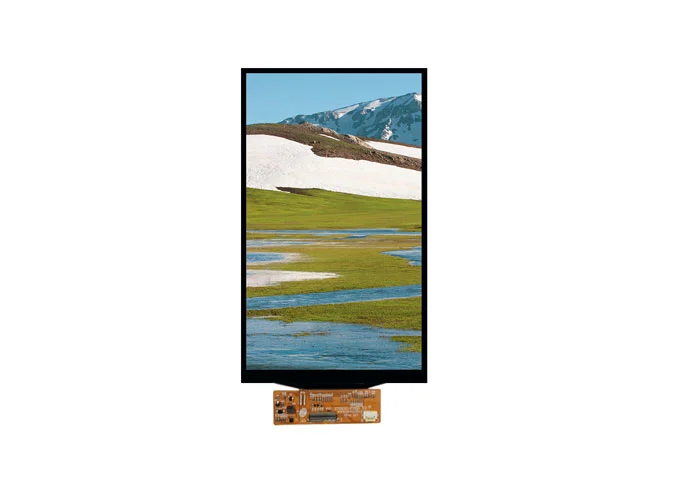

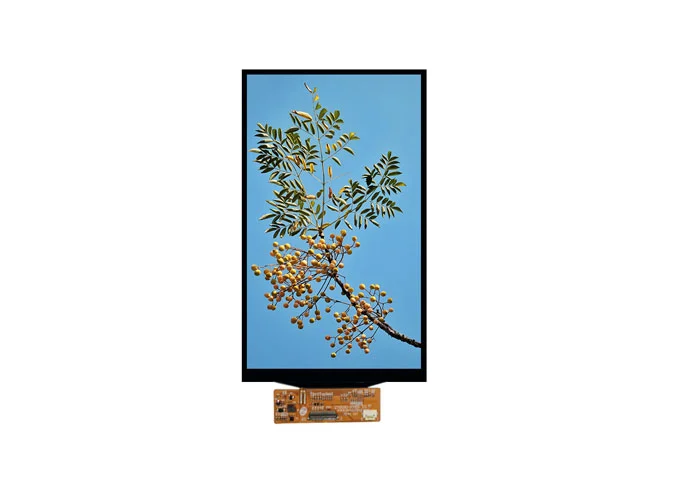

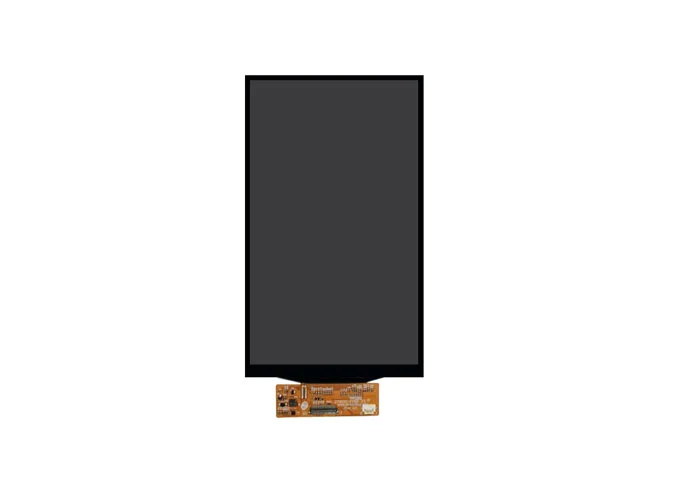

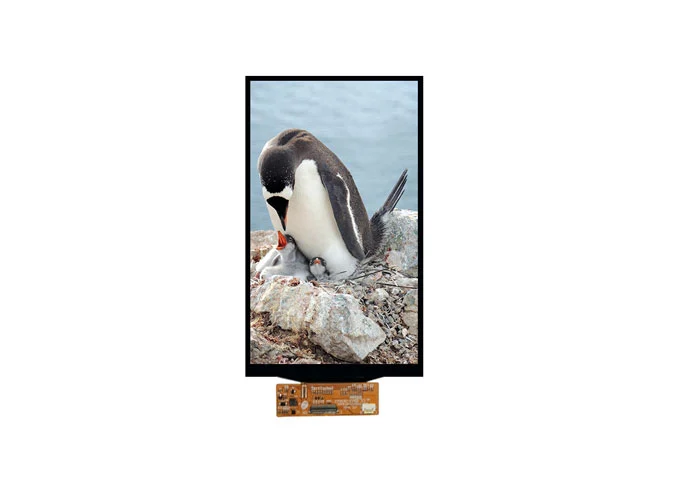

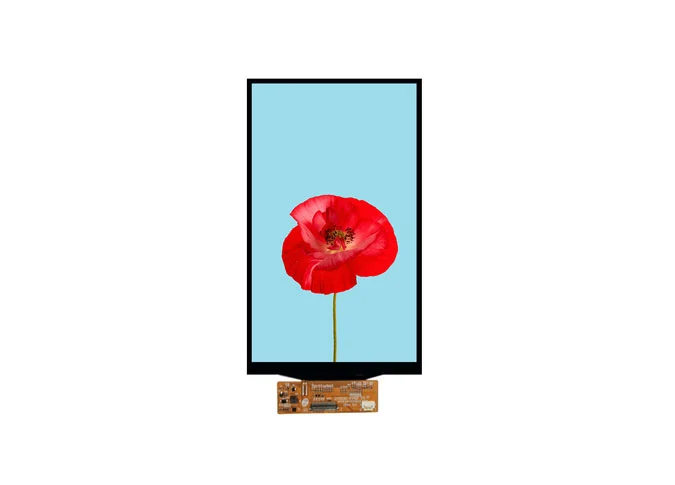

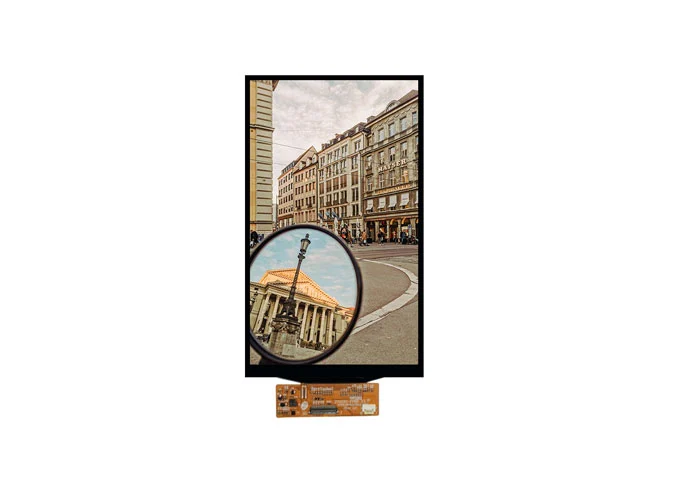

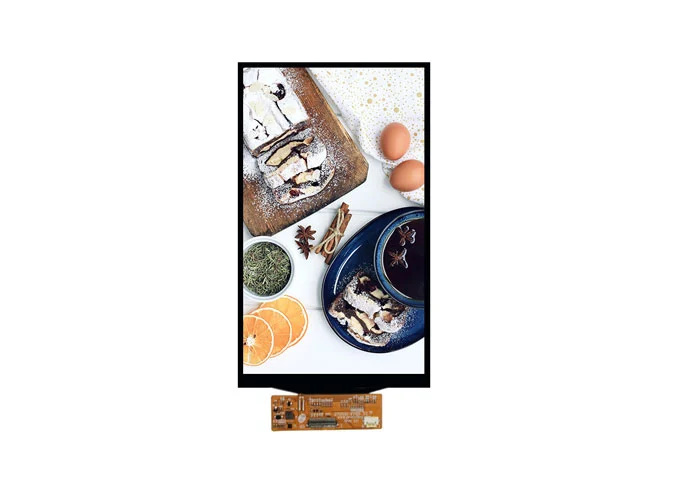

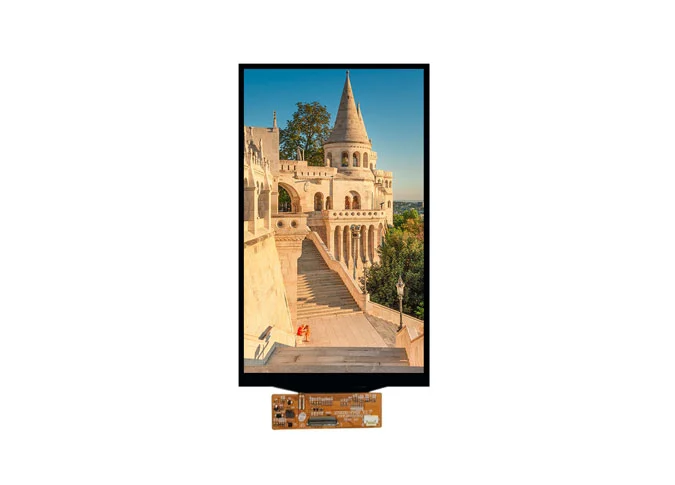

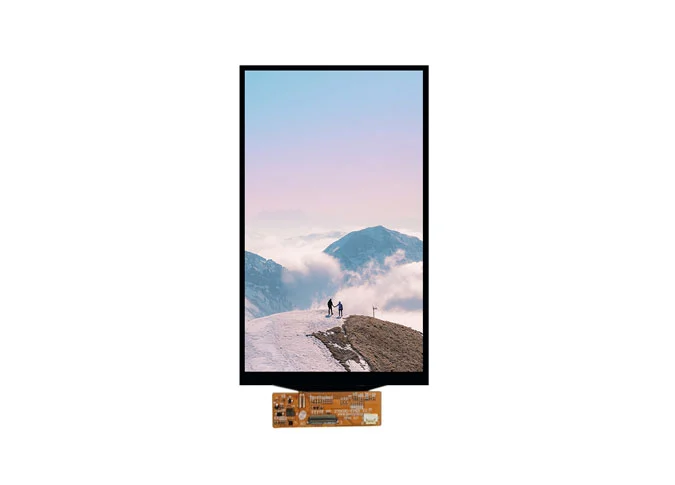

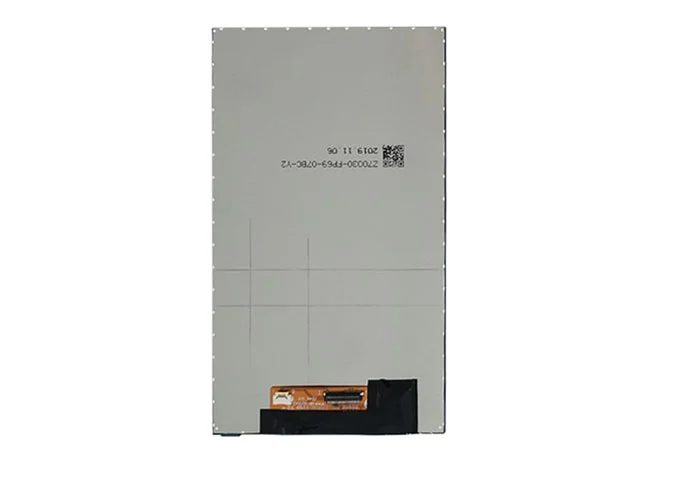

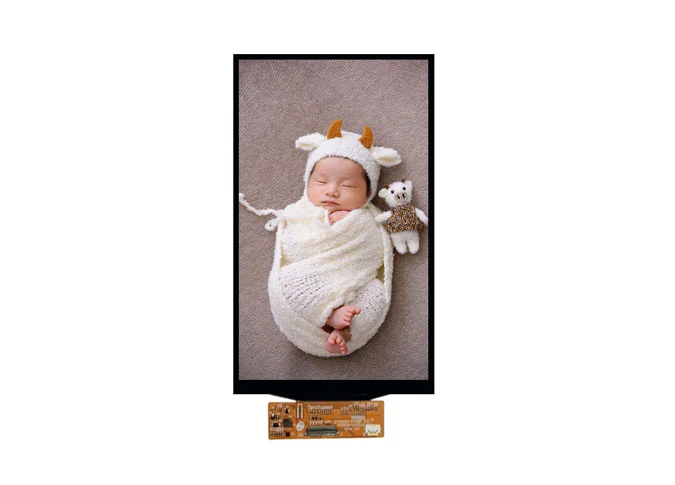

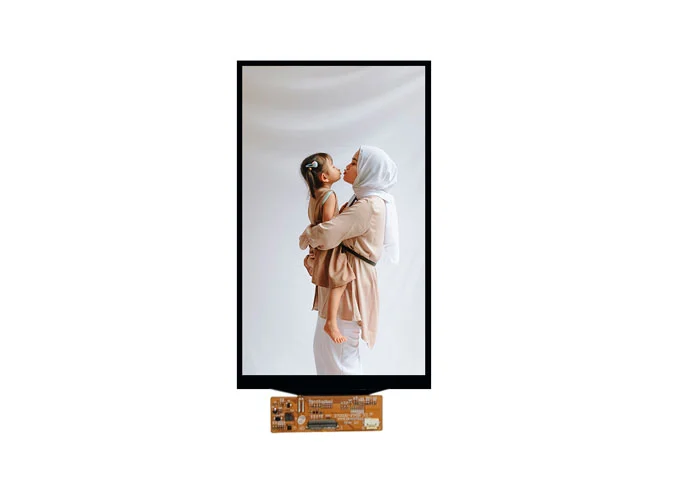

З70010 7 водитель ИК интерфейса ИЛИ9881К дисплея 720*1280 40ПИН МИПИ ИПС ЛКД дюйма

  • Размер: 7 дюймов

  • Разрешение: 720*1280

  • Активная область: 86,94*154,56 мм

  • Интерфейс: MIPI

  • Угол обзора: IPS

  • Яркость: 400 кд/м²

  • Сенсорная панель: поддержка CTP/RTP

  • Тип поставки: Завод/Производитель

  • Сертификация: ISO9001, IATF16949, ROHS, REACH

7 inch ips lcd
7 inch ips lcd
7 inch ips lcd display
7 ips lcd
7 ips lcd display
7 ips display
7 inch ips lcd wholesale
7 inch ips lcd display wholesale
7 ips lcd display wholesale
7 ips display wholesale
7 ips lcd wholesale
7 inch ips lcd manufacturer
7 inch ips lcd display manufacturer
7 ips lcd display manufacturer
7 ips lcd manufacturer
7 inch ips lcd bulk

Обзор Z70010 7-дюймовый ЖК-дисплей IPS 720*1280 40PIN Интерфейс MIPI ILI9881C Драйвер IC

1

Z70010-это жидкокристаллический дисплей (LCD) с цветным активным матричным тонкопленочным транзистором (TFT) с разрешением 720*1280. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей имеет встроенную микросхему драйвера ILI9881C. Этот ЖК-модуль a-Si TFT имеет интерфейс MIPI, яркость 400 кд/м².

2

Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., В качествеПользовательский ЖК дисплей производитель Китай, Мы также можем настроить для вас.

3

КакКитай ЖК экран завод, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.

4

7-дюймовый ЖК-экран 720P широко используется в медицинском, визуальном дверном звонке, торговых автоматах, обучающих машинахвентиляторах, осциллографах, бытовых приборах, сканерах QR-кодов,ЖК панель умного дома, Индустрия, хандхэльд, на открытом воздухе, ХМИ, Э-велосипед, корабль, репроектор, принтер 3Д, аудио прибор, робот, электрические масштаб, етк.

Specifications of 7 Inch IPS LCD Display 720*1280 40PIN MIPI Interface ILI9881C Driver IC


No.

Item

Specification

Unit

1

Display Size (Diagonal)

7.0

inch

2

Display Resolution

720 (H) × RGB × 1280 (V)

pixels

3

Pixel Pitch

120.75 (H) × 120.75 (V)

um

4

LCM Outline Dimension

(Without FPC)

91.44 (W) × 165.91 (H) × 2.35 (T)

mm

5

LCD Outline Dimension

89.94 (W) × 162.56 (H) × 0.7 (T)

mm

6

CG Outline Dimension

(Without FPC)

100 (W) × 164.90 (H) × 1.60 (T)

mm

7

LCD Active Area

86.94 (W) × 154.56 (H)

mm

8

View Direction (Gray Inversion)

FULL VIEW

-

9

Driver IC

ILI9881C

-

10

Pixel Arrangement

RGB-Stripe

-

11

Display Mode

Normal Black

-

12

Pixel driving Element

a-Si TFT

-

13

LCD Transmittance

Typ.: 4.0%

-

14

LCD Contrast Ratio

Typ.: 800 Min: 640

-

15

FPC Version

Z70010-P40F-I

-

16

Interface

MIPI

-

17

TP  Interface

I2C


18

Operating Temperature

-20°C~ 60°C

-

19

Storage Temperature

-30°C~ 70°C

-

20

Backlight Arrangement

LED/7 Series 3 Parallel (21 lights in total)

-

21

Luminance

TBD

nit

22

Weight

TBD

kg


Interface Definition Description of 7 Inch IPS LCD Display 720*1280 40PIN MIPI Interface ILI9881C Driver IC


PIN NO.

PIN DEF.

FUNCTION DESC.

1-2

VCI

POWER SUPPLY(3.3V)

3-4

IOVCC

I/O POWER SUPPLY(1.8V)

5

RESET

LCM RESET PIN

6

TE

Tearing Effect PIN

7

GND

Ground

8

MIPI_0N

Negative MIPI differential data input

9

MIPI_0P

Positive MIPI differential data input

10

GND

Ground

11

MIPI_1N

Negative MIPI differential data input

12

MIPI_1P

Positive MIPI differential data input

13

GND

Ground

14

MIPI_CKN

Negative MIPI differential CLOCK input

15

MIPI_CKP

Positive MIPI differential CLOCK input

16

GND

Ground

17

MIPI_2N

Negative MIPI differential data input

18

MIPI_2P

Positive MIPI differential data input

19

GND

Ground

20

MIPI_3N

Negative MIPI differential data input

21

MIPI_3P

Positive MIPI differential data input

22

GND

Ground

22-24

NC

No Connection

25

GND

Ground

26-29

NC

No Connection

30

GND

Ground

31-32

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

33-38

NC

No Connection

39-40

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on.

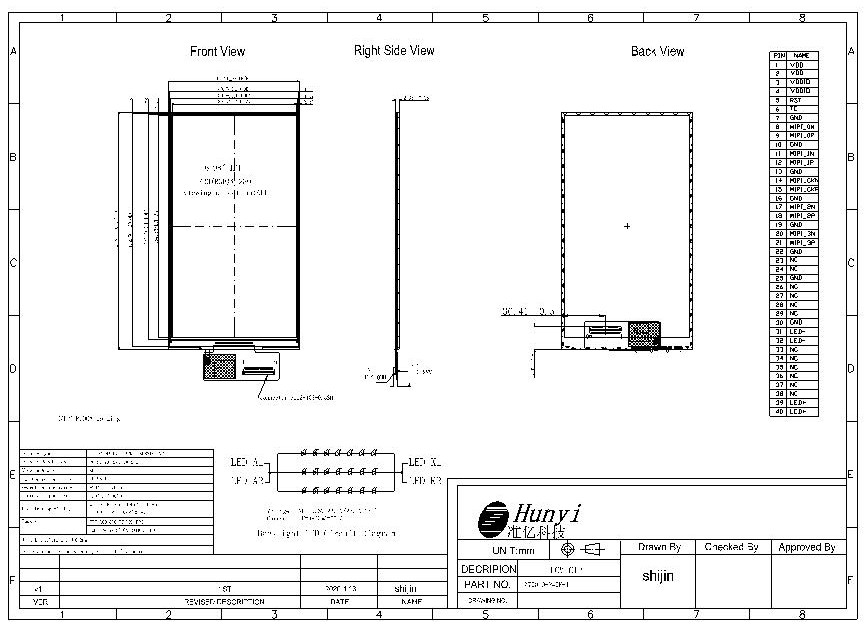

Mechanical Drawing of 7 Inch IPS LCD Display 720*1280 40PIN MIPI Interface ILI9881C Driver IC


Mechanical Drawing of 7 Inch IPS LCD Display 720*1280 40PIN MIPI Interface ILI9881C Driver IC
