Размер: 7 дюймов
Разрешение: 800*480
Интерфейс: RGB
Угол обзора: 12 часов
Яркость: 320 нит
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

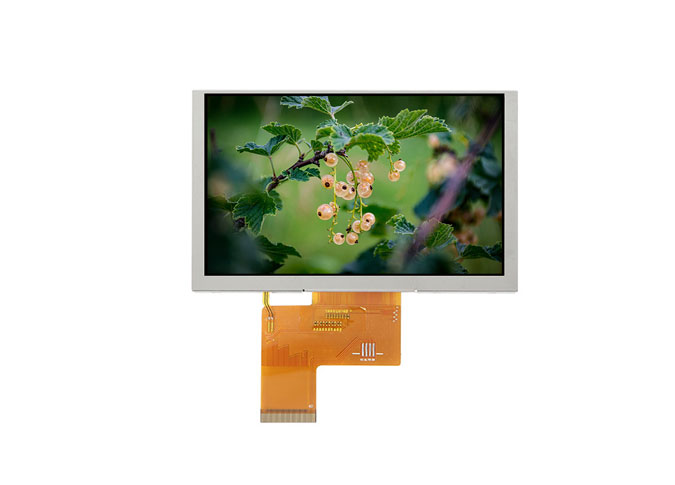

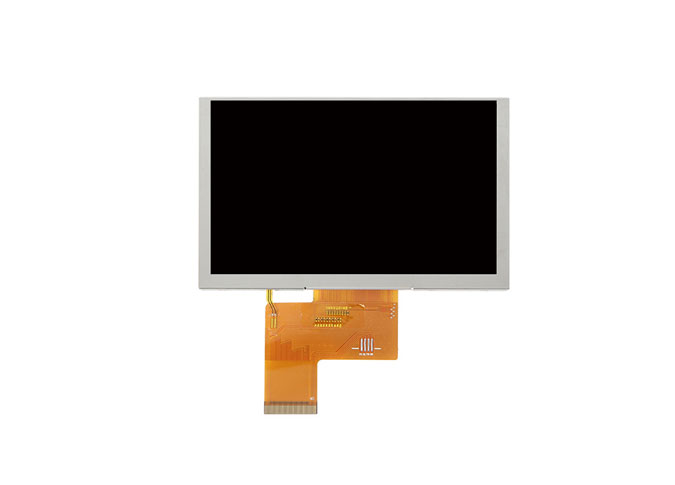

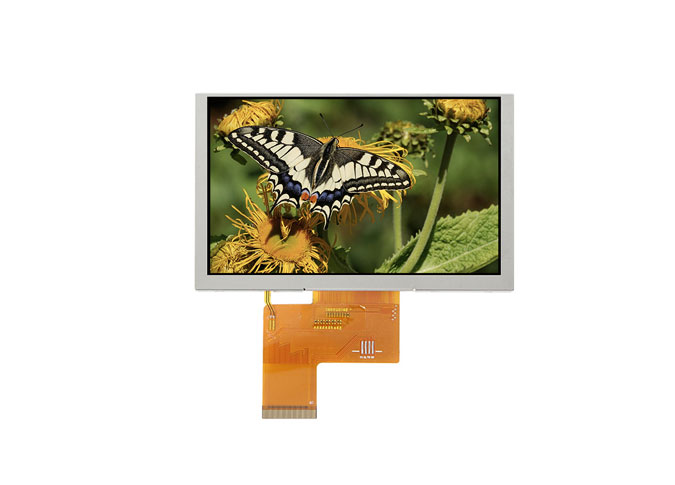

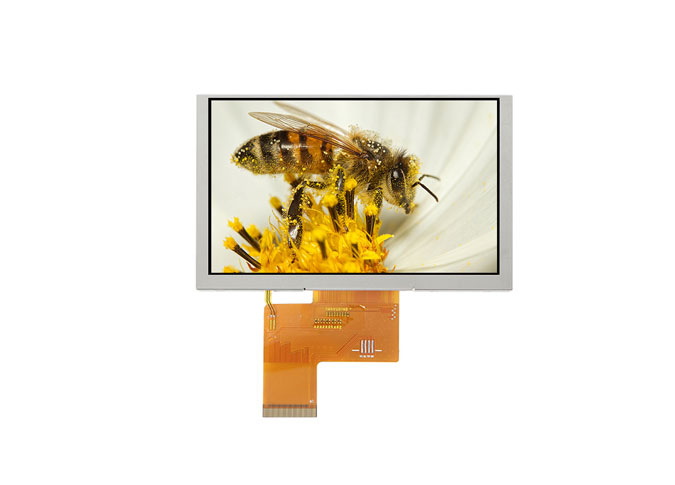

Z70015-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 800*480. Этот ЖК-модуль a-Si TFT имеет интерфейс RGB, яркость 320 кд/м². Угол обзора 12 часов.
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы можем предоставитьЖК-дисплей индивидуальной формыДля вас.
КакПоставщик квадратных ЖК-экранов, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Горизонтальный 7 дюймовОптовая продажа TFT LCD экранШироко используется в медицине, визуальном дверном звонке, торговле, обучающем механическом аппарате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, реклама лифта, етк.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 800 (H） × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 64.2 (H）× 179 (V） | um |

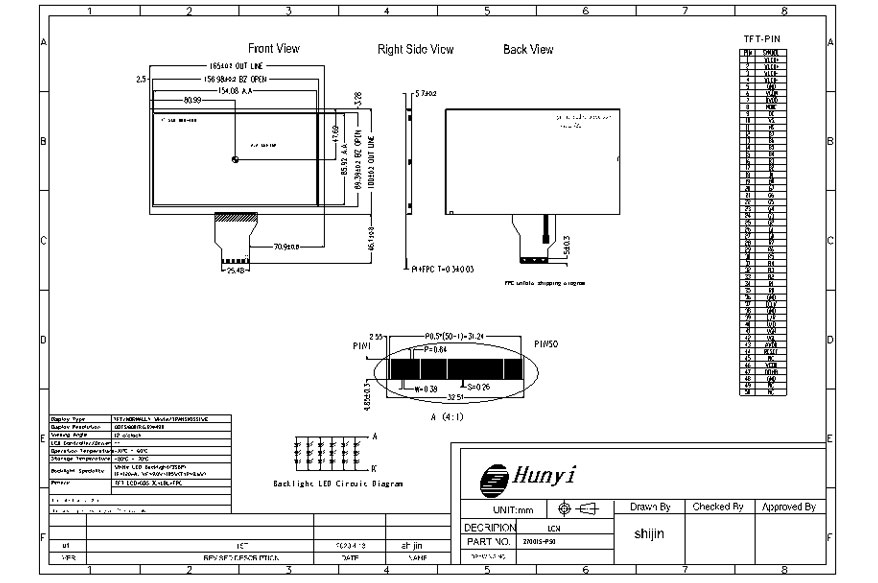

4 | LCM Outline Dimension (Without FPC） | 165 (W) × 100 (H) × 5.7 (T) | mm |
5 | LCD Active Area | 154.08 (W） × 85.92 (H） | mm |
6 | View Direction (Gray Inversion) | 12 o'clock | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal White | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | Typ.: TBD | - |
12 | LCD Contrast Ratio | Typ.: 500 Min: 400 | - |
13 | FPC Version | Z70015-P50 V1 | - |
14 | Interface | RGB | - |
15 | Operating Temperature | -10°C~ 60°C | - |
16 | Storage Temperature | -20°C~ 70°C | - |
17 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
18 | Luminance | Typ.:320 | nit |
19 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-4 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | DVDD | POWER SUPPLY |
8 | MODE | DE/SYNC MODE SELECT |
9 | DE | DATA INPUT ENABLE |
10 | VS | Vertical Sync Input |
11 | HS | Horizontal Sync Input |
12-19 | B7-B0 | Blue DATA |
20-27 | G7-G0 | Green DATA |
28-35 | R7-R0 | Red DATA |
36 | GND | Ground |
37 | DCLK | Sample Clock |
38 | GND | Ground |
39 | L/R | Left/Right Selection |
40 | U/D | Up/Down Selection |
41 | VGH | Gate ON Voltage |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Power For Analog Circuit |
44 | RESET | Global Reset pin |
45 | NC | No Connection |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49-50 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
