Размер: 7 дюймов
Разрешение: 1024*600
Интерфейс: RGB
ИС драйвера: EK79001HE EK73215BCGA
Угол обзора: 12 часов
Яркость: 300 нит
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

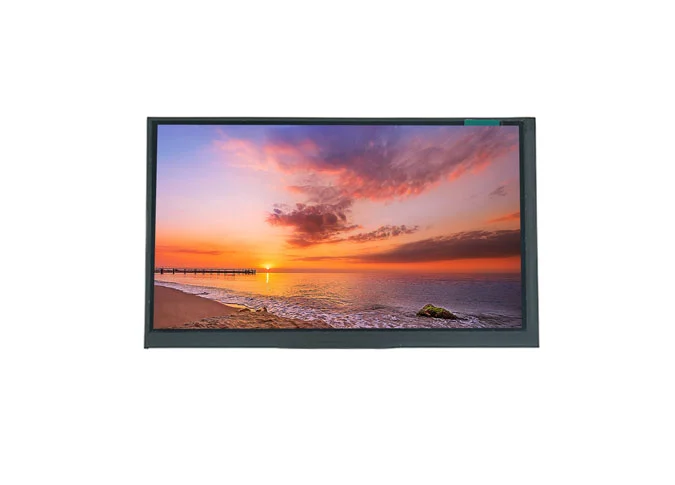

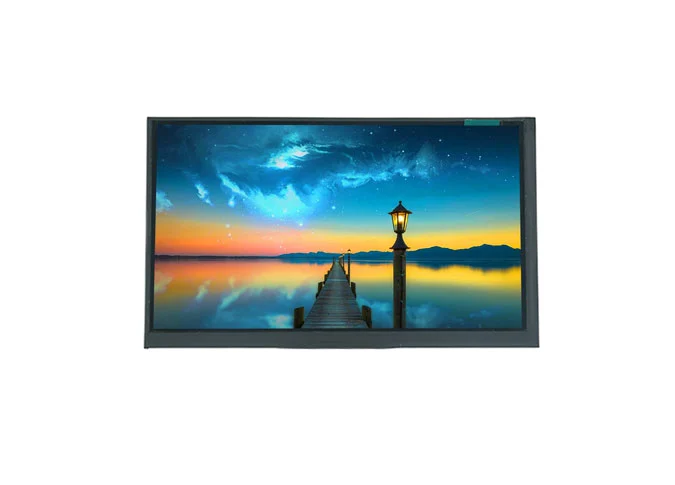

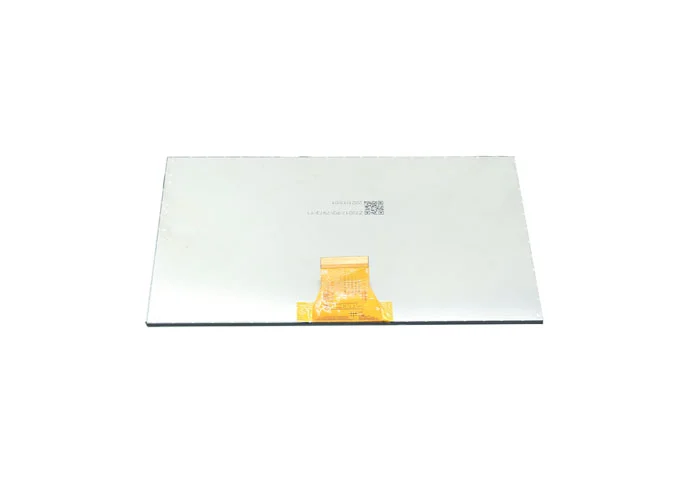

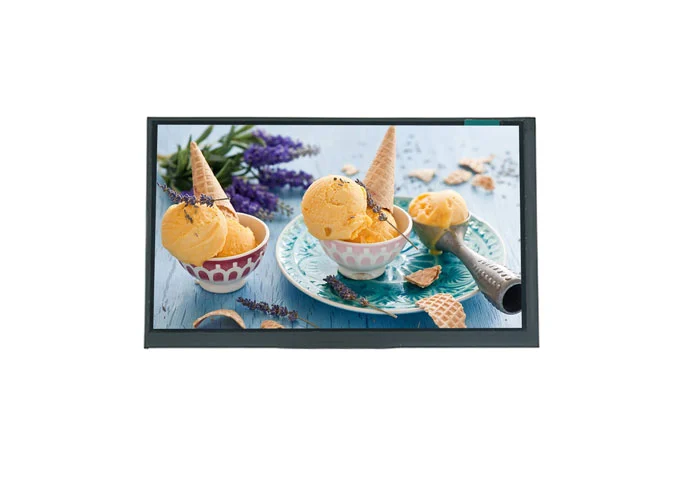

Z70041-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 1024*600. Этот ЖК-дисплей a-Si TFTКвадратная панель IPS LCDПоставляется с интерфейсом RGB, яркость 300 кд/м², угол обзора 12 часов.
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы можем предоставитьЖК-дисплей индивидуальной формыДля вас.
КакПроизводитель квадратных ЖК экранов, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Горизонтальный 7-дюймовый ЖК-экран широко используется в медицине, визуальном дверном звонке, торговых автоматах, обучающих машинах, вентиляторах, осциллографах, кухне, бытовой технике, сканере QR, умном доме, промышленности, портативных, наружных, HMI, E-велосипед, Автомобиль, проектор, 3D-принтер, аудиоустройство, робот, электрическая шкала, Навигация, реклама лифтов и т. д.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

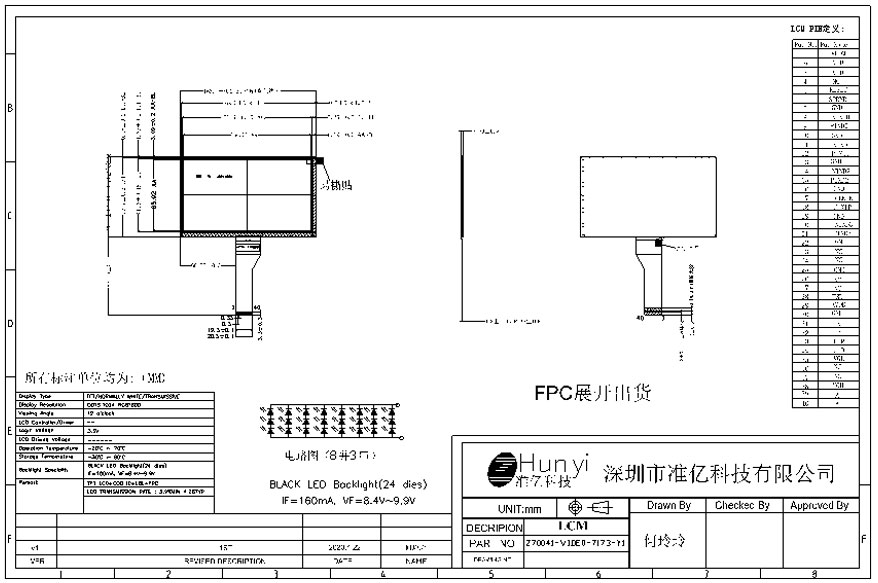

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T) | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally White | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | 12 o'clock | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.2%; Min: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z70041-VIDE0 V2 | |
Interface | LVDS | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 3 series 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF | FUNCTION DESC. |
1 | VCOM | Common Voltage (3.15V) |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | NC | NC |
5 | RES | Reset pin (3.3V） |
6 | STBYB | Standby mode, normally pull high STBYB= "1", normal operation STBYB= "0", timing control, source driver will turn off, all output are high-Z |
7 | GND | Ground |
8 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
10 | GND | Ground |
11 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
13 | GND | Ground |
14 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
15 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
16 | GND | Ground |
17 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
21 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
22 | GND | Ground |
23-24 | NC | NC |
25 | GND | Ground |
26-27 | NC | NC |
28 | HSD | In LVDS interface connected HSD to FPC for pin setting HSD= "L": 8 bit HSD= "H": 6 bit |
29 | AVDD | Power for Analog Circuit (9.6V) |
30 | GND | Ground |
31-32 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33 | L/R | SHLR |
34 | U/D | UPDN |
35 | VGL | Gate OFF Voltage (-6V) |
36-37 | NC | NC |
38 | VGH | Gate ON Voltage (18V) |
39-40 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
