Размер: 7 дюймов
Разрешение: 1024*600
Активная область: 154,21*85,92 мм
Интерфейс: RGB
Угол обзора: IPS
Сенсорная панель: поддержка CTP/RTP
Тип поставки: Завод/Производитель
Сертификация: ISO9001, IATF16949, ROHS, REACH

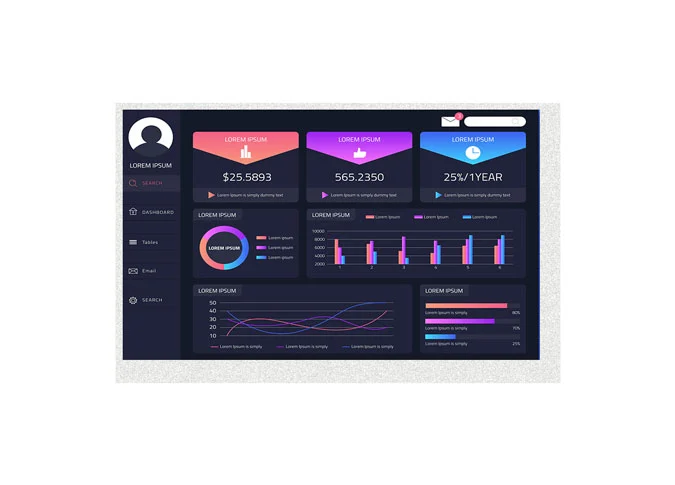

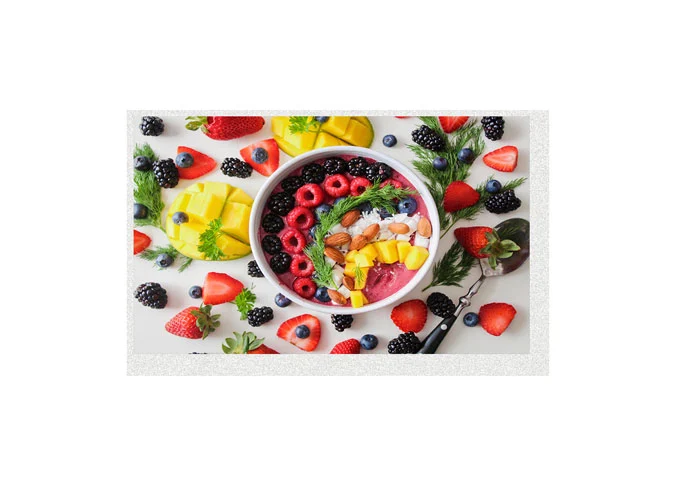

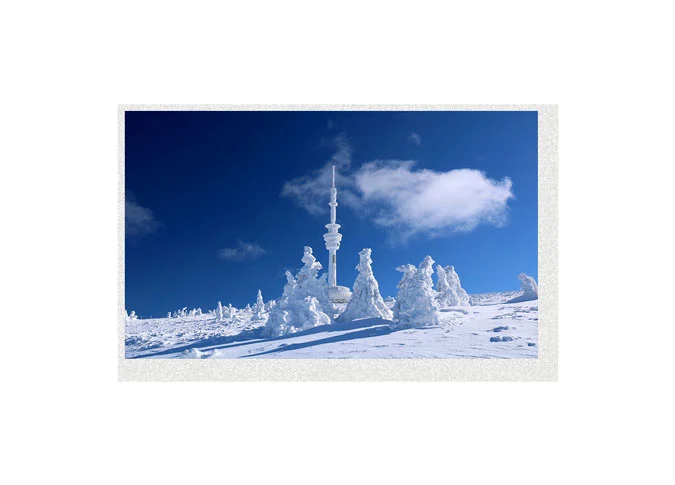

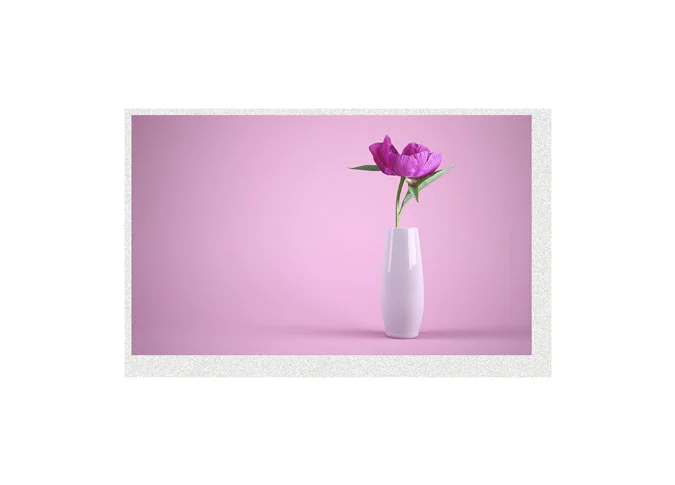

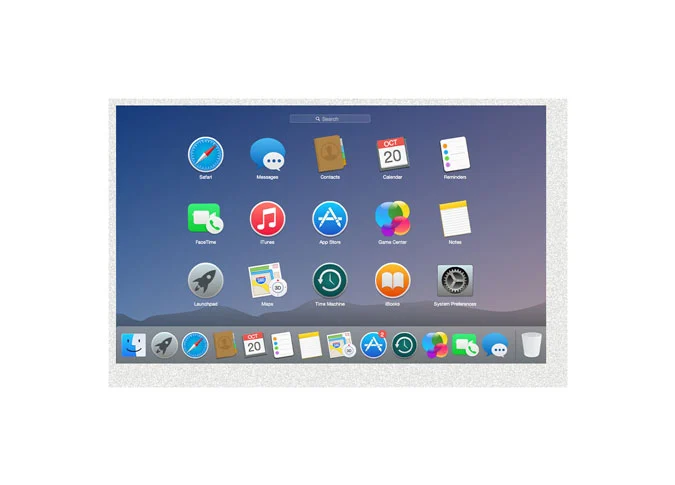

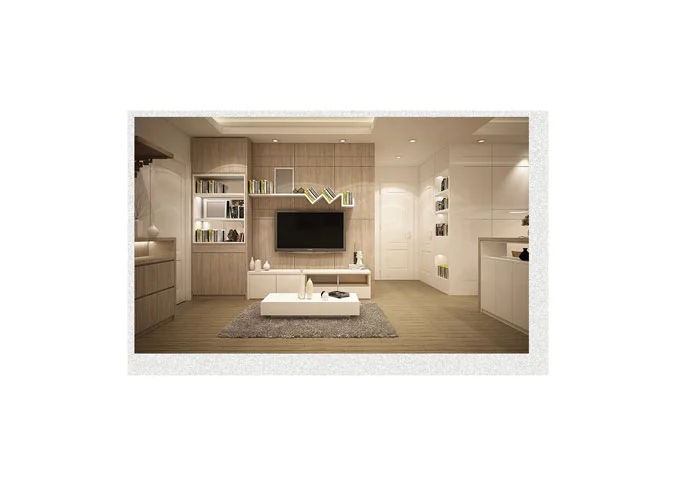

Z70048-это жидкокристаллический дисплей (LCD) тонкопленочного транзистора (TFT) с цветной активной матрицей с разрешением 1024*600. Техника IPS (переключение в плоскости) делает этот 7-дюймовый ЖК-модуль более широким углом обзора. Этот ЖК-дисплей представляет собой встроенную микросхему драйвера EK79001H. Этот ЖК-модуль a-Si TFT поставляется с интерфейсом RGB.
Если у вас есть особые требования, такие как интерфейс IC привода, FPC, сенсорная панель, яркость, цвет, подсветка и т. Д., Мы можем предоставитьКитайский модуль дисплея TFT LCDДля вас.
КакКитай производитель ЖК-модулей, Наша фабрика уносит 9001: 2015 ИСО и ИАТФ 16949: 2016 система стандарта качества строго, полностью дисплей ЛКД прошел РОХС, аттестацию ДОСТИГАЕМОСТИ.
Горизонтальный 7 дюймовКитай TFT сенсорный экранШироко используется в медицине, визуальном дверном звонке, торговле, обучающем механическом аппарате, вентиляторе, осциллографе, кухне, бытовой технике, сканере QR-кода, умном доме, промышленности, портативном, открытом воздухе, HMI, E-bike, автомобиле, проекторе, 3D-принтере, аудиоустройстве, роботе, электрических весах, реклама лифта, етк.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

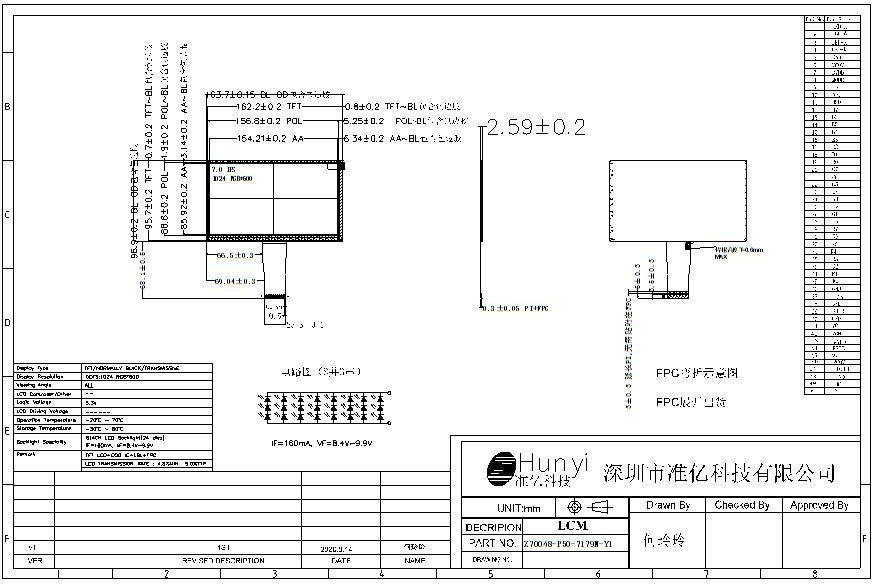

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T） | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70048-P50 V1 | |
Interface | RGB | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight Arrangement | LED / 3series 8 parallel | |
Luminance | - | |
Weight | - |
Pin NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | VDD | Power for Digital Circuit (3.3V) |
8 | MODE | DE / HV mode select for LVDS mode. |
9 | DE | Data Enable |
10 | VS | Vertical synchronize Signal |
11 | HS | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DCLK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VGL | Gate OFF Voltage (-6V) |
42 | VGH | Gate ON Voltage (18V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RESET | Global reset pin (3.3V) |
45 | NC | NC |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49 | NC | NC |
50 | NC | NC |
